LD Systems Zone 423

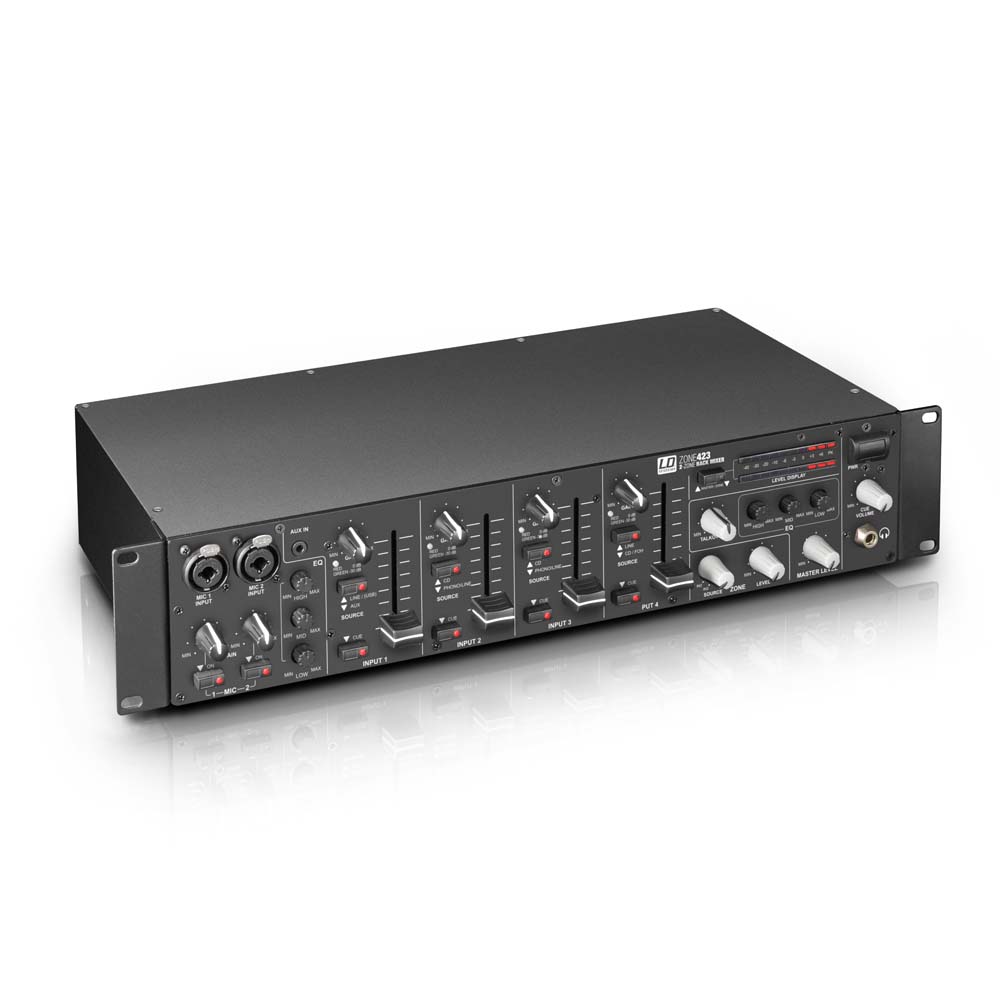

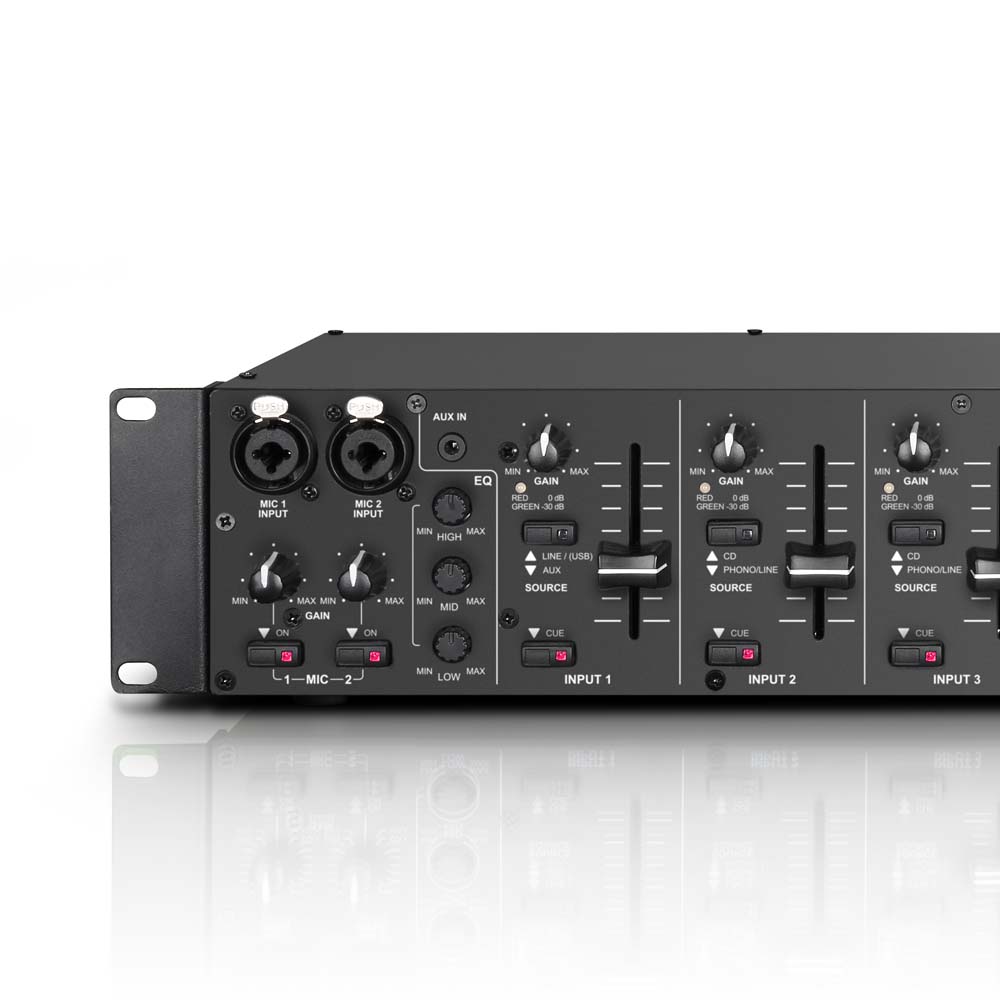

LD Systems Zone 423 - mikser s 2 zone u konstrukciji koja zauzima 2 rack jedinice 1U. Ima 4 linijska ulaza i dva mikrofonna kanala, koja se mogu dodijeliti izlazu za zonu ili master. Ima ulaz za vanjski sustav za hitne obavijesti s vlastitom kontrolom glasnoće, i vezu za daljinski kontrolirani mute prekidač. Idealno je za kontrolu PA sustava zvuka za restorane, klubove, hotele, fitness centre, prezentacije i DJ-eve. Dva balansirana mikrofonna kanala opremljena su kontrolama za Gain, Talkover glasnoću, phantom power 12V i 3-band EQ.

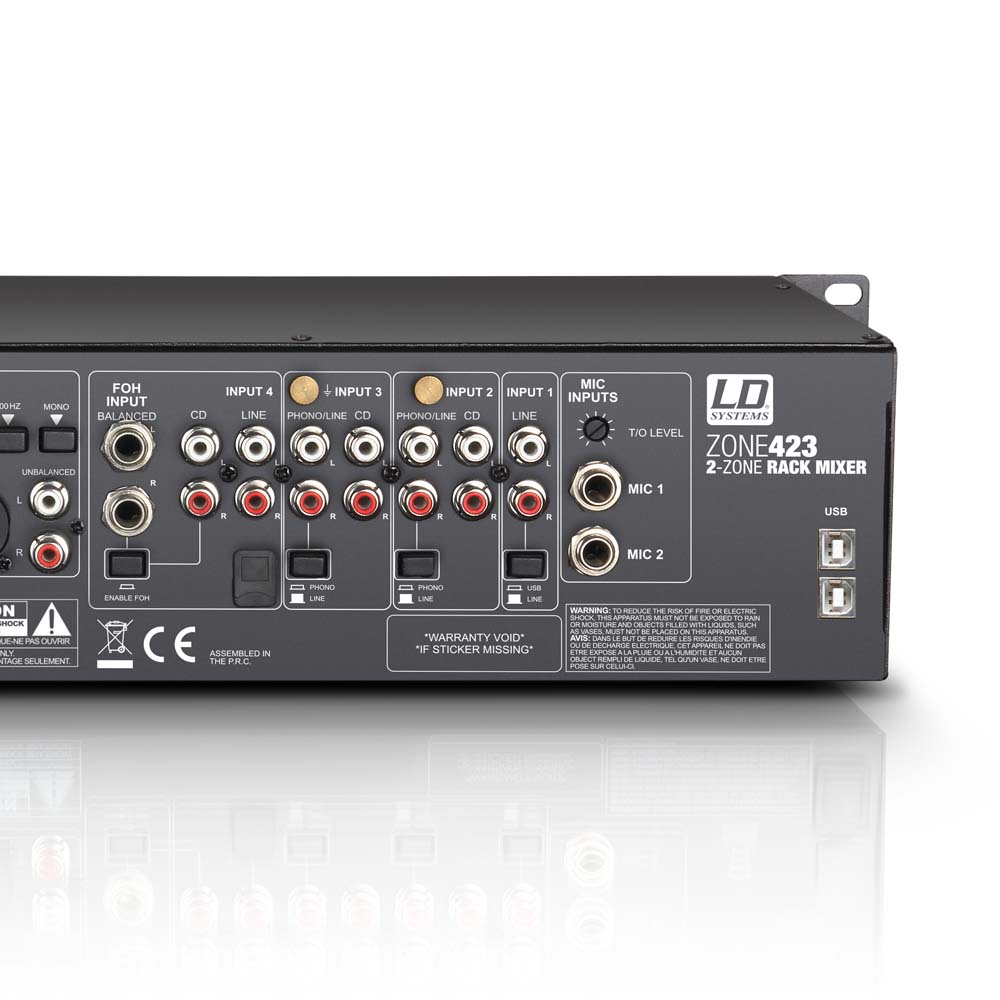

Također su dostupni linijski, phono i Aux stereo ulazi s RCA konektorima, FOH ulaz s balansiranim stereo jack konektorom, USB ulaz i mini jack od 3.5 mm.

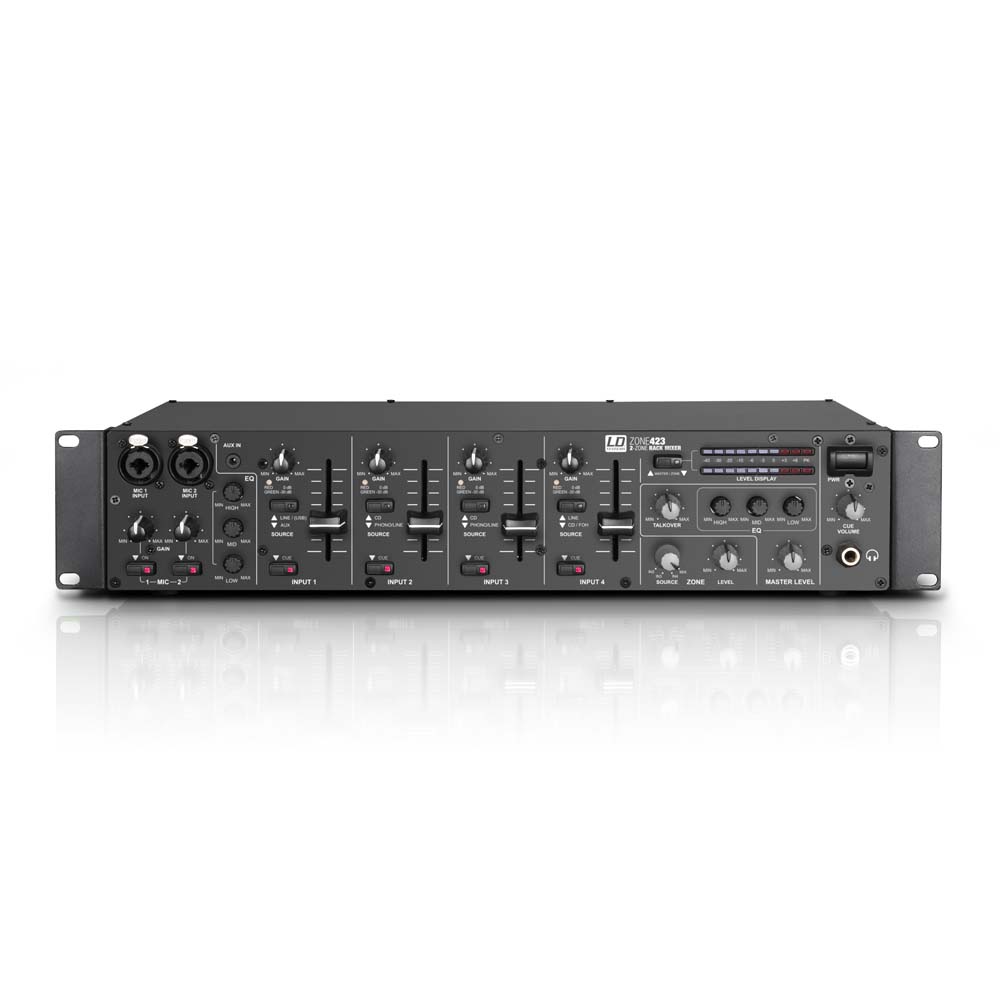

USB port se koristi kao ulaz/izlaz i omogućuje mikseru da se koristi kao vanjska audio sučelja. Četiri ulazna kanala imaju individualnu kontrolu gain-a, s prikazom za vrh signala (signal peak), 45 mm faderima za podešavanje glasnoće i cue gumbima.

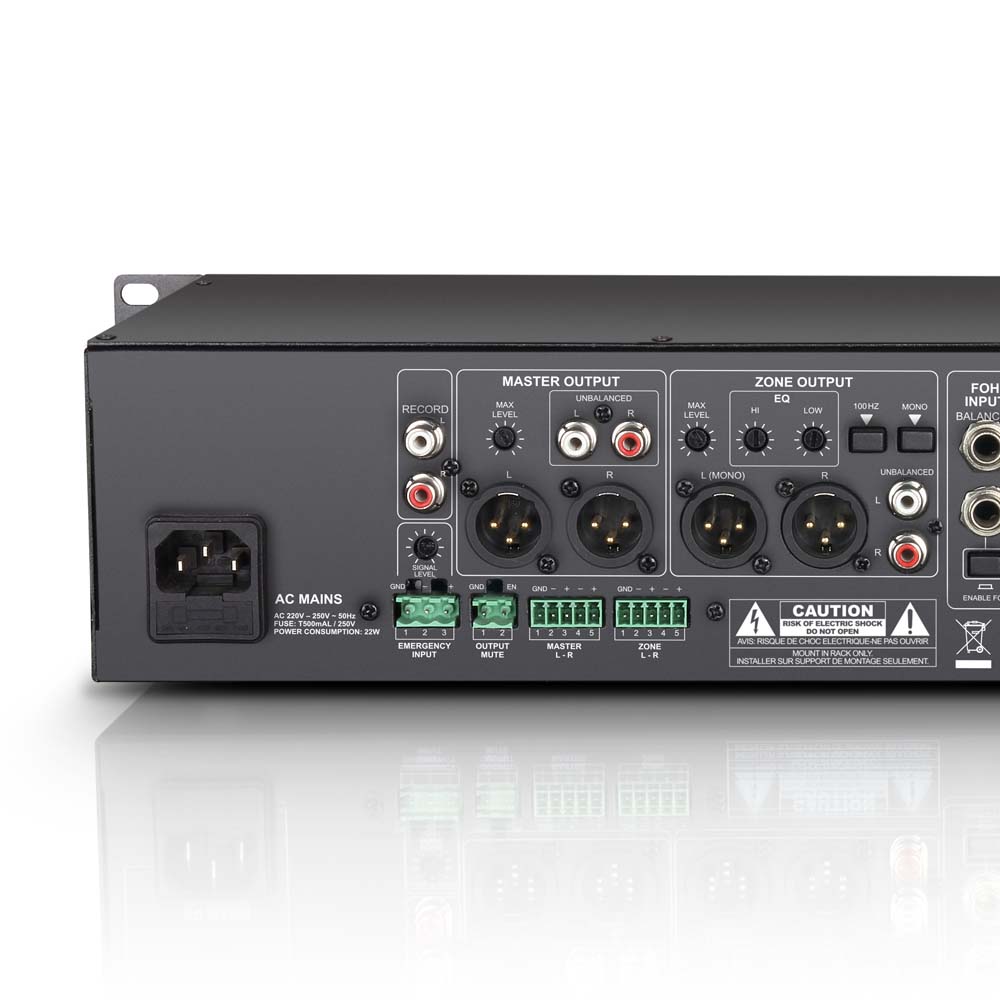

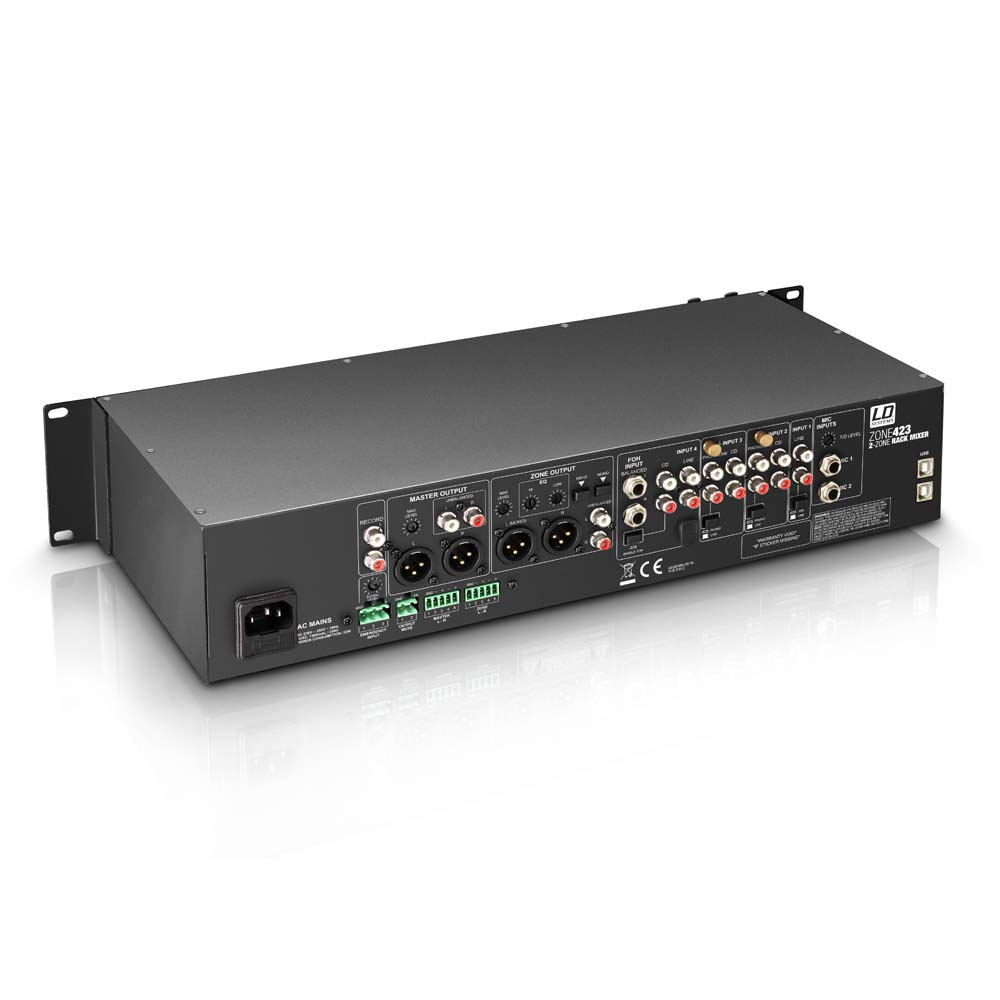

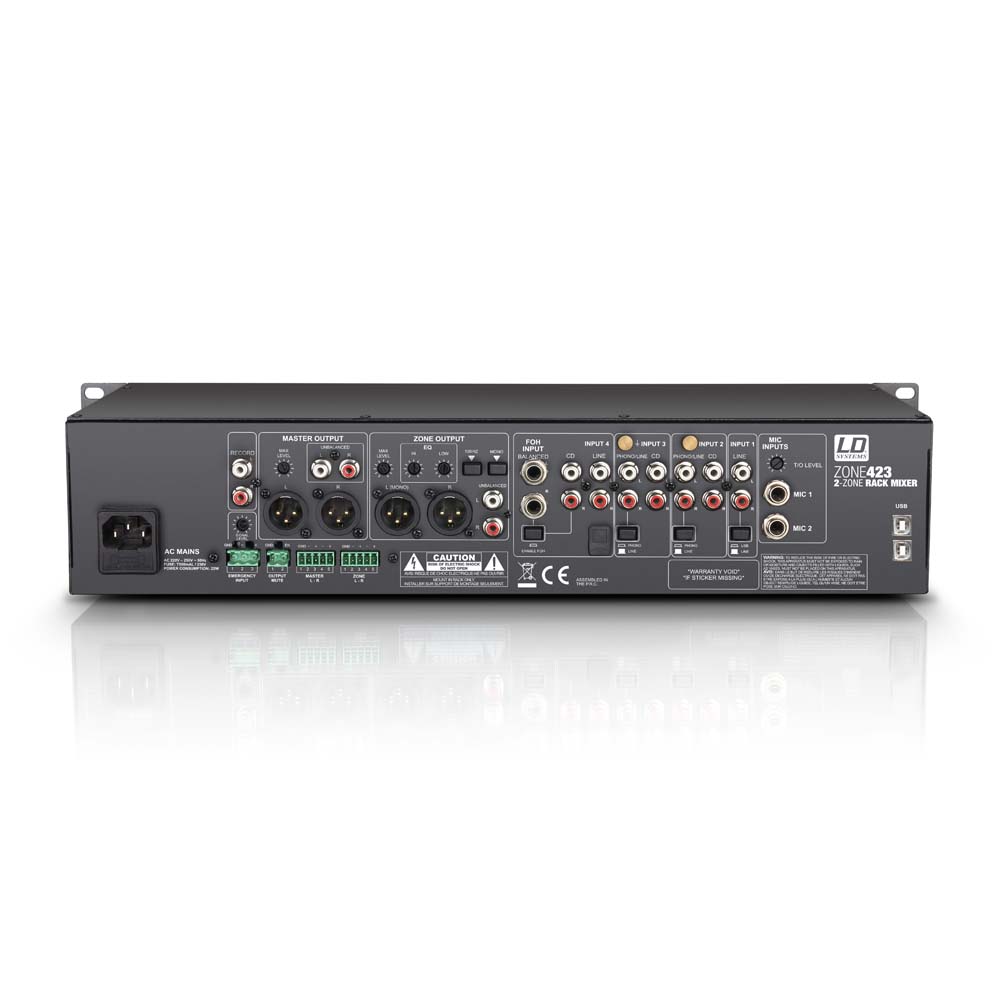

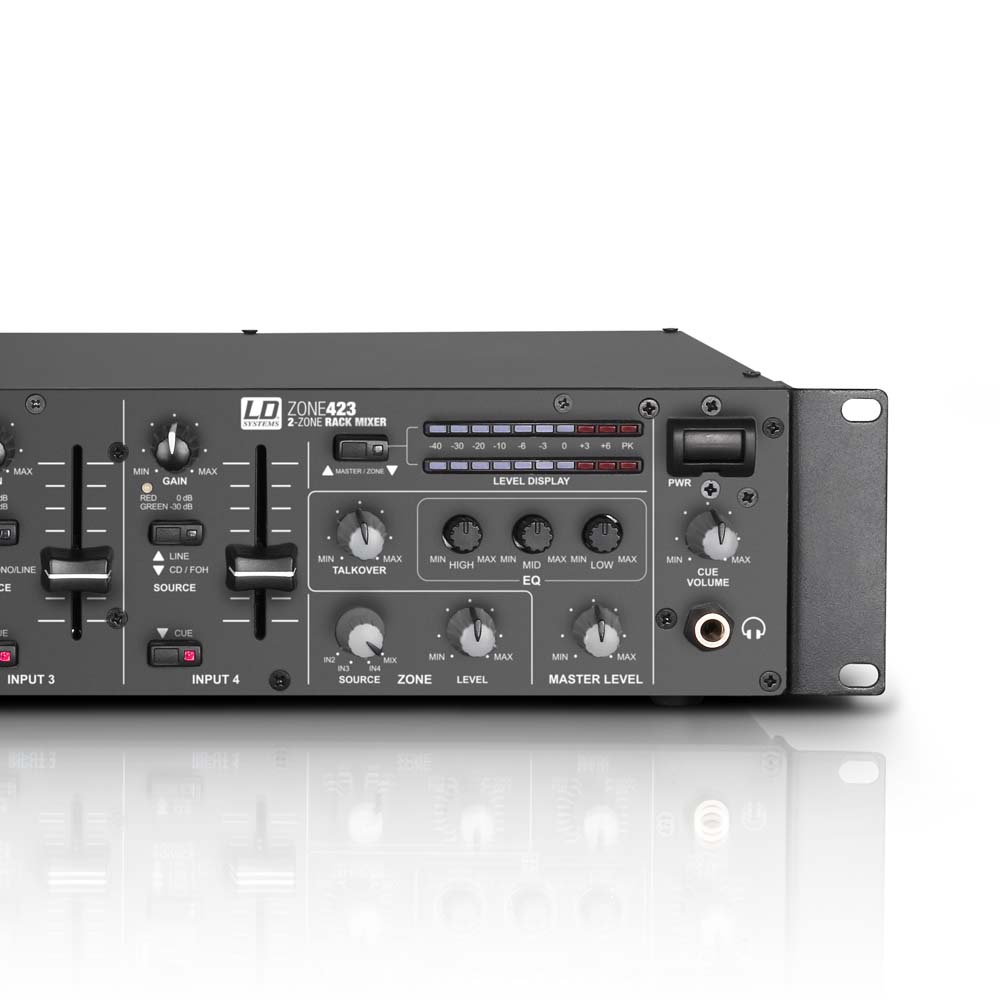

Master i zone sekcije imaju EQ, balansirane XLR izlaze i RCA. Indikator razine signala može se dodijeliti za zonu ili master, a maksimalna razina izlaza može se postaviti za zonu ili master s stražnje strane miksera. Osim toga, nudi izlaz za slušalice s kontrolom glasnoće i izlaz za snimanje.

• Broj zona: 2 (Master, Zona)
• Tip: stereo
• Visina instalacije: 2U
• Ukupan broj ulaznih kanala: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frekvencijski odgovor: 20 - 40000Hz
• Mikrofonski kanali: 2 (s phantom power 12 V)
• Konektori mikrofonskih kanala: 6.3 mm stereo jack (balansiran), XLR
• Kontrole mikrofonskih kanala: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
• Elementi prikaza mikrofonskih kanala: On-LED
• Impedancija ulaza mikrofonskih kanala: 4kOhmi
• Osjetljivost ulaza mikrofonskih kanala: 8mV
• THD mikrofonskih kanala: 0.07%
• Linijski ulazni kanali: 4 (Ulaz 1: USB/Line, Ulaz 2 + 3: Line/Phono/CD, Ulaz 4: Line/FOH)
• Konektori linijskih ulaznih kanala: ulaz 4: 4 x RCA + 2 x 6.3 mm jack, ulaz 2 + 3: 4 x RCA, Ulaz 1: 2 x RCA + 3.5 mm stereo jack + USB
• Kontrole linijskih ulaznih kanala: level, Gain, Cue, Source, Enable FOH
• Impedancija ulaza linijskih kanala: 6kOhm, (Phono) 60kOhm
• Osjetljivost ulaza linijskih kanala: 1V, (Phono) 10mV
• THD linijskih kanala: 0.03%, (Phono) 0.05%
• Osjetljivost ulaza AUX/Line: 3V
• Linijski izlazi: 3 (Master - Stereo, Zona - Stereo/Mono, Rec - Stereo)
• Konektori izlaza kanala master: terminal block, RCA (x2), 2 x XLR (balansiran)
• Kontrole kanala master: EQ Mid, level, EQ Hi, Max. Level, EQ Low
• Elementi prikaza kanala master: 2 x 10 segment level meter (switchable Master/Zone)
• Nivoi izlaznog signala kanala master: (balansiran) 21dBu, (nebalansiran) 18dBu
• Konektori izlaza zone: terminal block, RCA (x2), 2 x XLR (balansiran)
• Kontrole zone: mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
• Elementi prikaza zone: 2 x 10 segment level meter (switchable Master/Zone)
• Nivoi izlaznog signala zone: 21 dBu balansiran, 18 dBu nebalansiran
• Konektori izlaza za snimanje: 2 x RCA
• Izlaz za slušalice: 1
• Konektor izlaza za slušalice: 6.3 mm TRS
• Kontrole izlaza za slušalice: Cue Volume
• Napon izlaza za slušalice: (na 32 Ohm) 1.2V
• Dodatni ulazi: 2 (hitni ulaz, Mute izlaz)
• Konektor dodatnih ulaza: terminal block
• Kontrola dodatnih ulaza: Level Emergency Input
• Osjetljivost ulaza za hitne slučajeve: 5V
• Dodatne kontrole: power switch
• Elementi dodatnog prikaza: Power-LED
• Napon napajanja: 220 - 250 V AC, 50 Hz
• Konektor napajanja: IEC konektor
• Potrošnja: 22W
• Osigurač: T 500 mAL / 250 V
• Dimenzije (H/D/W): 483/89/210 mm
• Težina: 3.3kg
• Pribor (uključeno): kabel za napajanje, terminal blocks
