LD Systems Zone 423

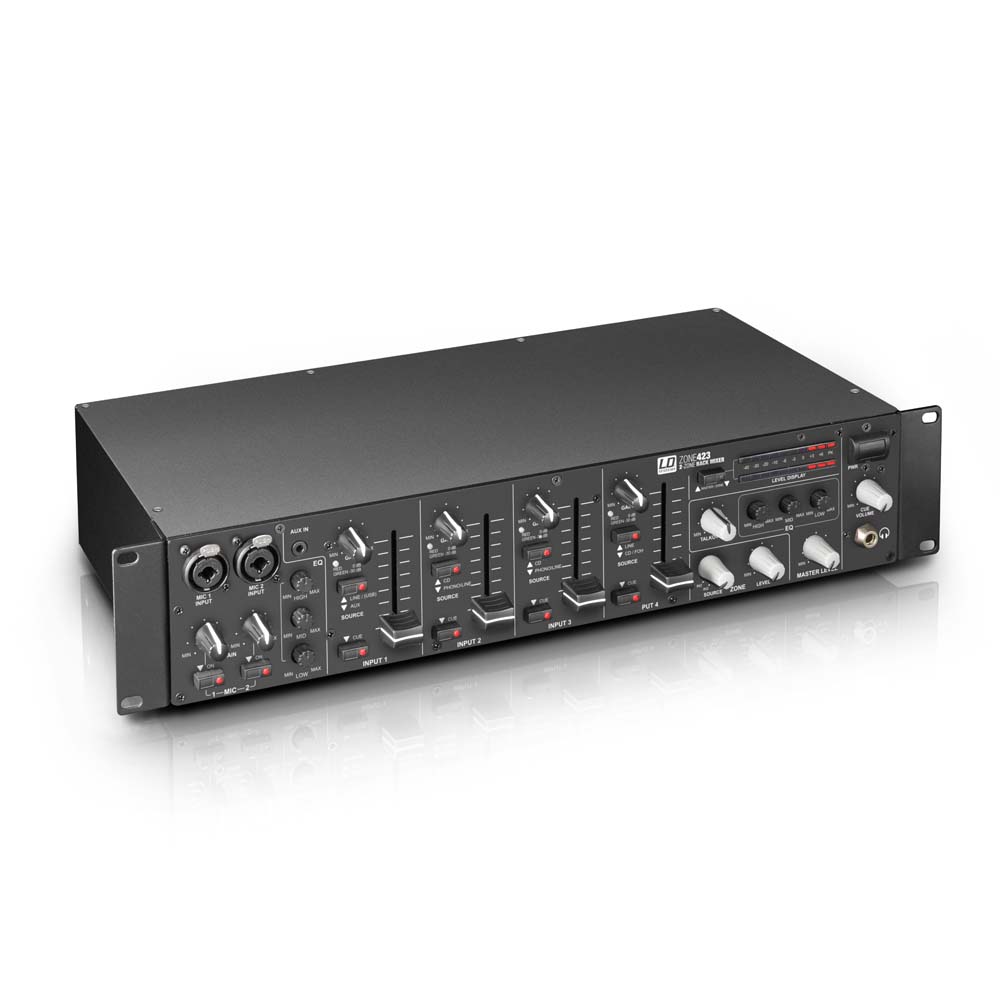

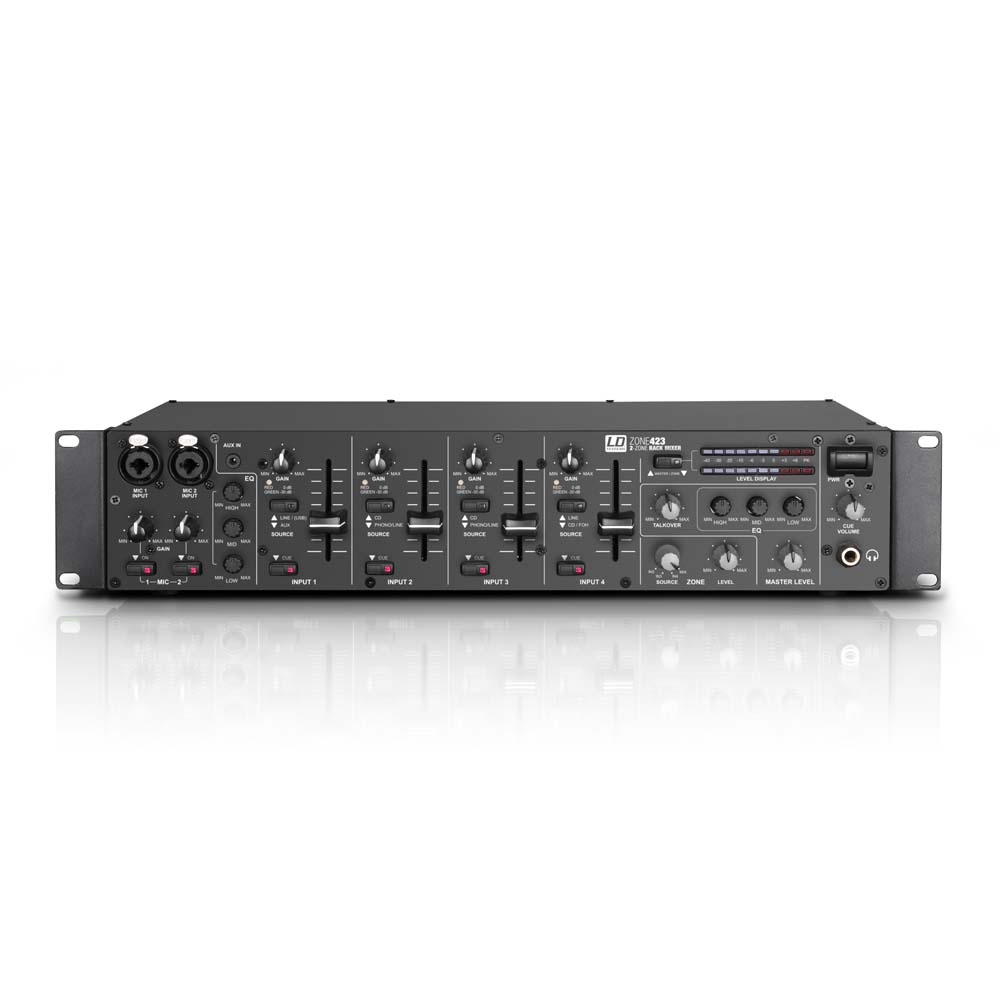

LD Systems Zone 423 - mešalnik z 2 območjema v konstrukciji, ki zaseda 2 enoti rack 1U. Ima 4 linijske vhode in dva mikrofonkana, ki ju je mogoče dodeliti območju ali master izhodu. Ima vhod za zunanji sistem za nujno obveščanje s samostojnim nadzorom glasnosti in povezavo za daljinsko upravljan mute stikalo. Idealno je za nadzor PA zvočnih sistemov za restavracije, klube, hotele, fitnes centre, predstavitve in DJ. Dva uravnotežena mikrofonkana sta opremljena s kontrolami za Gain, Talkover glasnost, phantom power 12V in 3-bend EQ.

Poleg tega so na voljo linijski, phono in Aux stereo vhodi s RCA konektorji, FOH vhod s uravnoteženim stereo jack konektorjem, USB vhod in mini jack 3.5 mm.

USB vrata se uporabljajo kot vhod/izhod in omogočajo, da se mešalnik uporablja kot zunanji avdio vmesnik. 4 vhodi imajo individualno kontrolo gain-a, z zaslonom za vrh signala (signal peak), 45 mm faderji za prilagajanje glasnosti in cue gumbi.

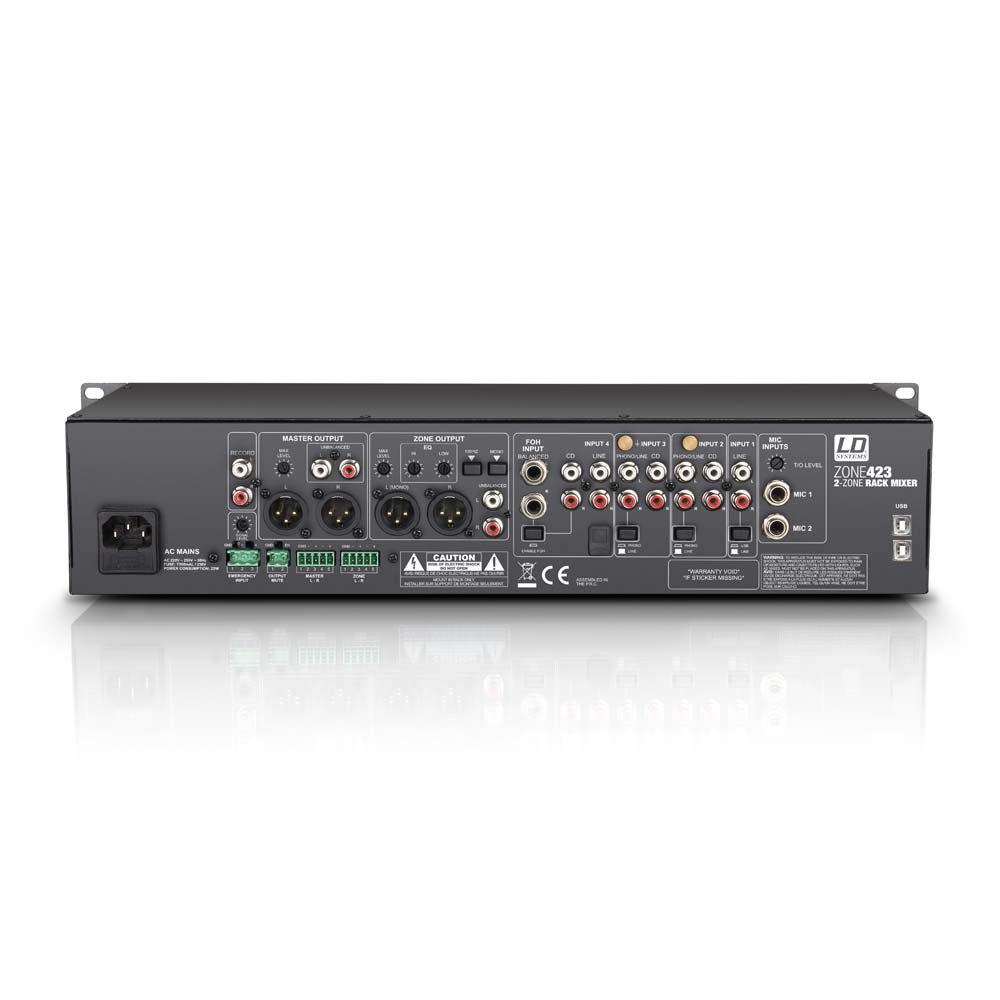

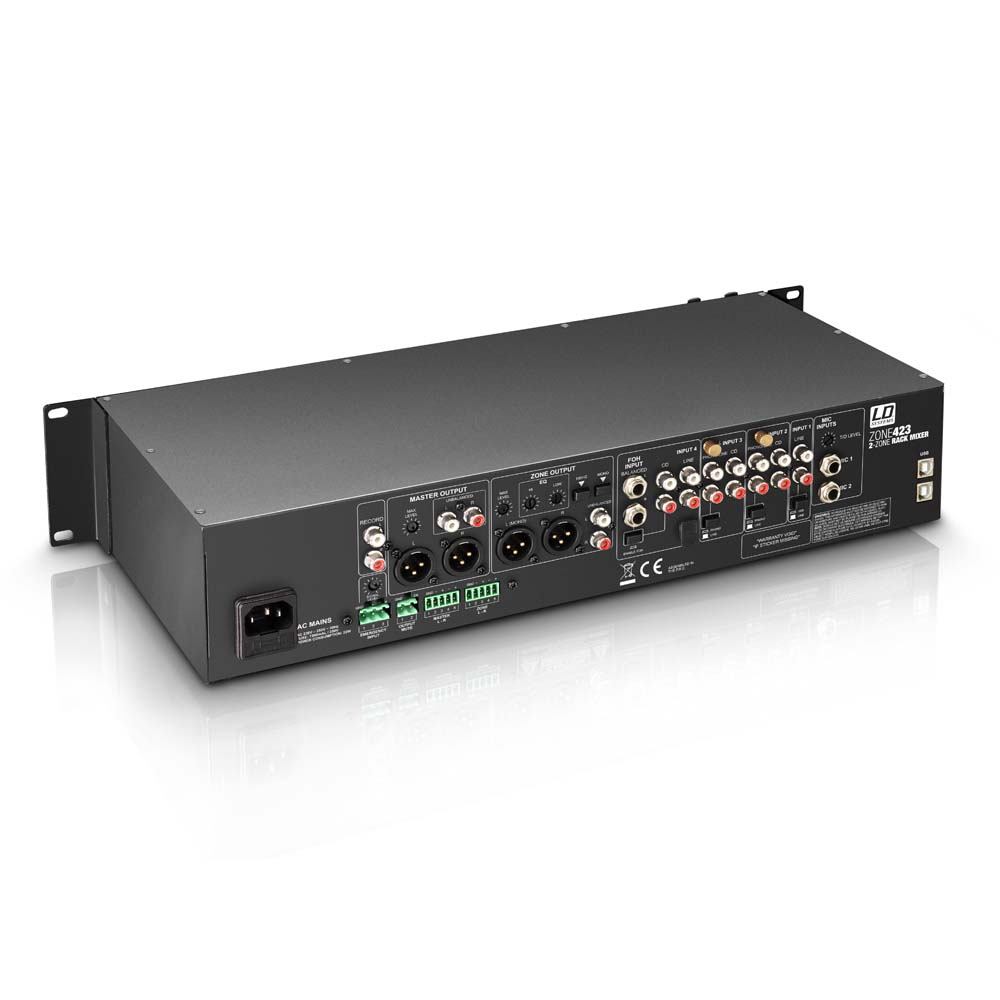

Master in območja sekcije imata EQ, uravnotežene XLR izhode in RCA. Indikator nivoja signala je mogoče dodeliti območju ali master, največji izhodni nivo pa se lahko nastavi za območje ali master z zadnje strani mešalnika. Poleg vsega tega ponuja izhod za slušalke z nadzorom glasnosti in izhod za snemanje.

• Število območij: 2 (Master, Območje)
• Tip: stereo
• Višina namestitve: 2U
• Skupno število vhodnih kanalov: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frekvenčni odziv: 20 - 40000Hz

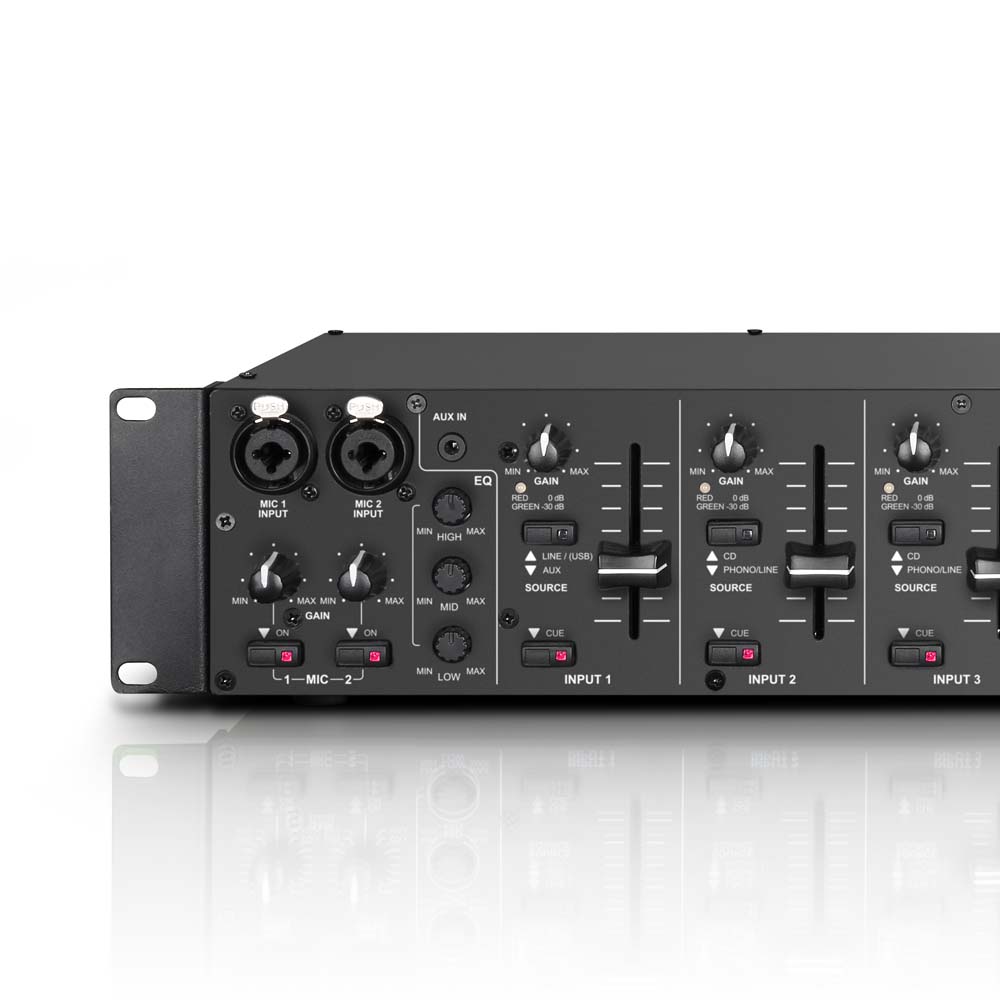

• Mikrofonkana: 2 (s phantom power 12 V)
• Konektorji mikrofonkan: 6.3 mm stereo jack (uravnotežen), XLR
• Kontrole mikrofonkan: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
• Elementi zaslona mikrofonkan: On-LED
• Impedanca vhodov mikrofonkan: 4kOhmi
• Občutljivost vhodov mikrofonkan: 8mV
• THD mikrofonkan: 0.07%
• Linijski vhodi: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)

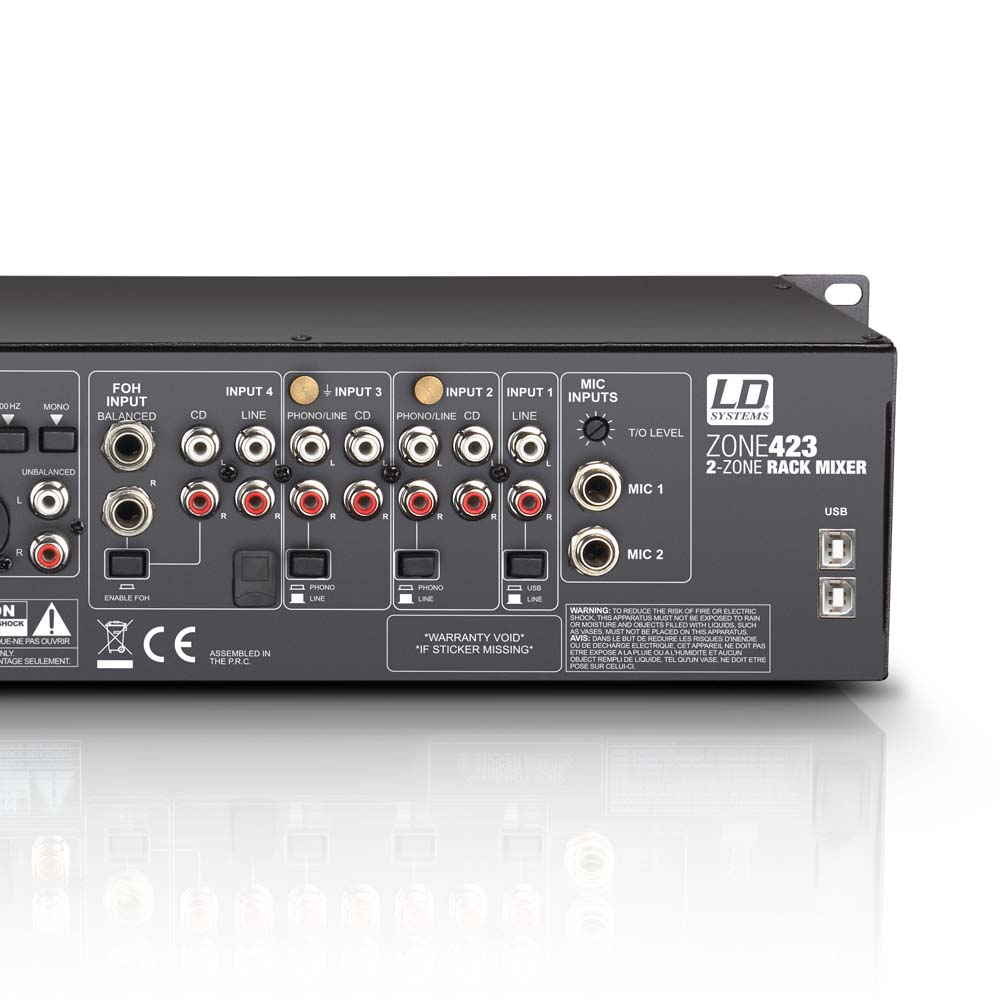

• Konektorji linijskih vhodov: input 4: 4 x RCA + 2 x 6.3 mm jack, input 2 + 3: 4 x RCA, Input 1: 2 x RCA + 3.5 mm stereo jack + USB
• Kontrole linijskih vhodov: level, Gain, Cue, Source, Enable FOH
• Impedanca vhodov linij: 6kOhm, (Phono) 60kOhm
• Občutljivost vhodov linij: 1V, (Phono) 10mV
• THD linij: 0.03%, (Phono) 0.05%
• Občutljivost vhodov AUX/Line: 3V
• Linijski izhodi: 3 (Master - Stereo, Območje - Stereo/Mono, Rec - Stereo)

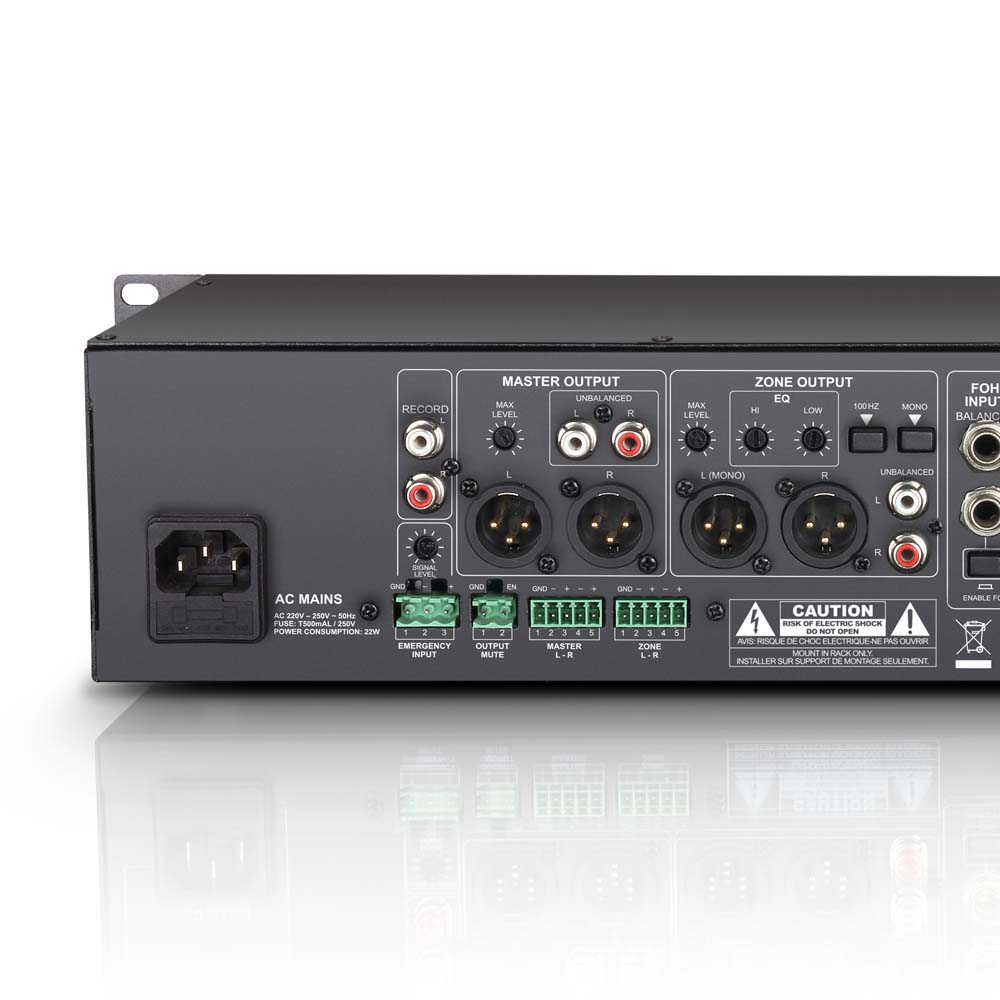

• Konektorji izhoda master kanala: terminal block, RCA (x2), 2 x XLR (uravnotežen)

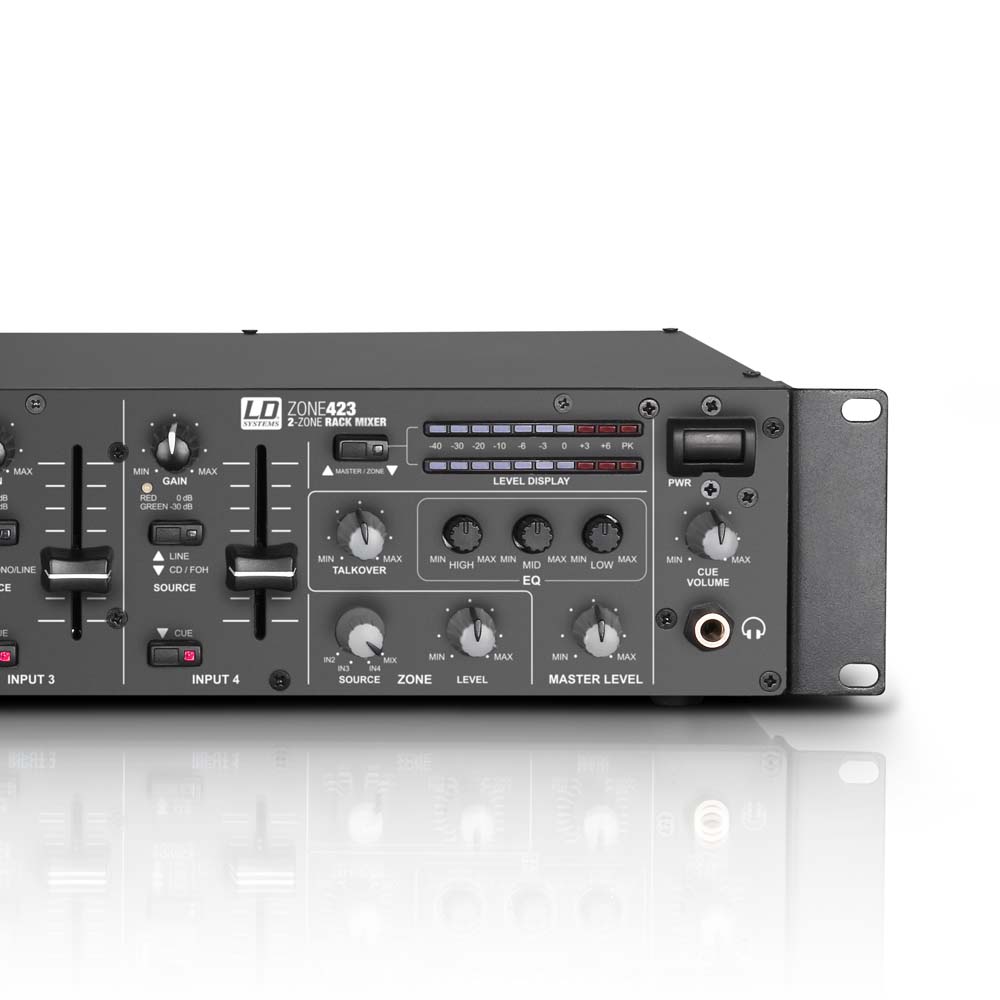

• Kontrole master kanala: EQ Mid, level, EQ Hi, Max. Level, EQ Low
• Elementi zaslona master kanala: 2 x 10 segment level meter (switchable Master/Zone)
• Nivoji izhodnega signala master kanala: (uravnotežen) 21dBu, (neuravnotežen) 18dBu
• Konektorji izhoda območja: terminal block, RCA (x2), 2 x XLR (uravnotežen)
• Kontrole območja: mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
• Elementi zaslona območja: 2 x 10 segment level meter (switchable Master/Zone)
• Nivoji signala izhoda območja: 21 dBu uravnotežen, 18 dBu neuravnotežen
• Konektorji izhoda za snemanje: 2 x RCA
• Odhod za slušalke: 1
• Konektor izhoda za slušalke: 6.3 mm TRS
• Kontrole izhoda za slušalke: Cue Volume
• Napetost izhoda za slušalke: (pri 32 Ohm) 1.2V
• Dodatni vhodi: 2 (vhod za nujne primere, izhod Mute)
• Konektor dodatnih vhodov: terminal block
• Nadzor dodatnih vhodov: Level Emergency Input
• Občutljivost vhodov za nujne primere: 5V
• Dodatne kontrole: power switch
• Dodatni elementi zaslona: Power-LED
• Napetost napajanja: 220 - 250 V AC, 50 Hz
• Konektor napajanja: IEC konektor
• Poraba: 22W
• Varnost: T 500 mAL / 250 V
• Dimenzije (H/D/W): 483/89/210 mm
• Teža: 3.3kg
• Dodatki (vključeni): napajalni kabel, terminal blocks
