LD Systems Zone 423

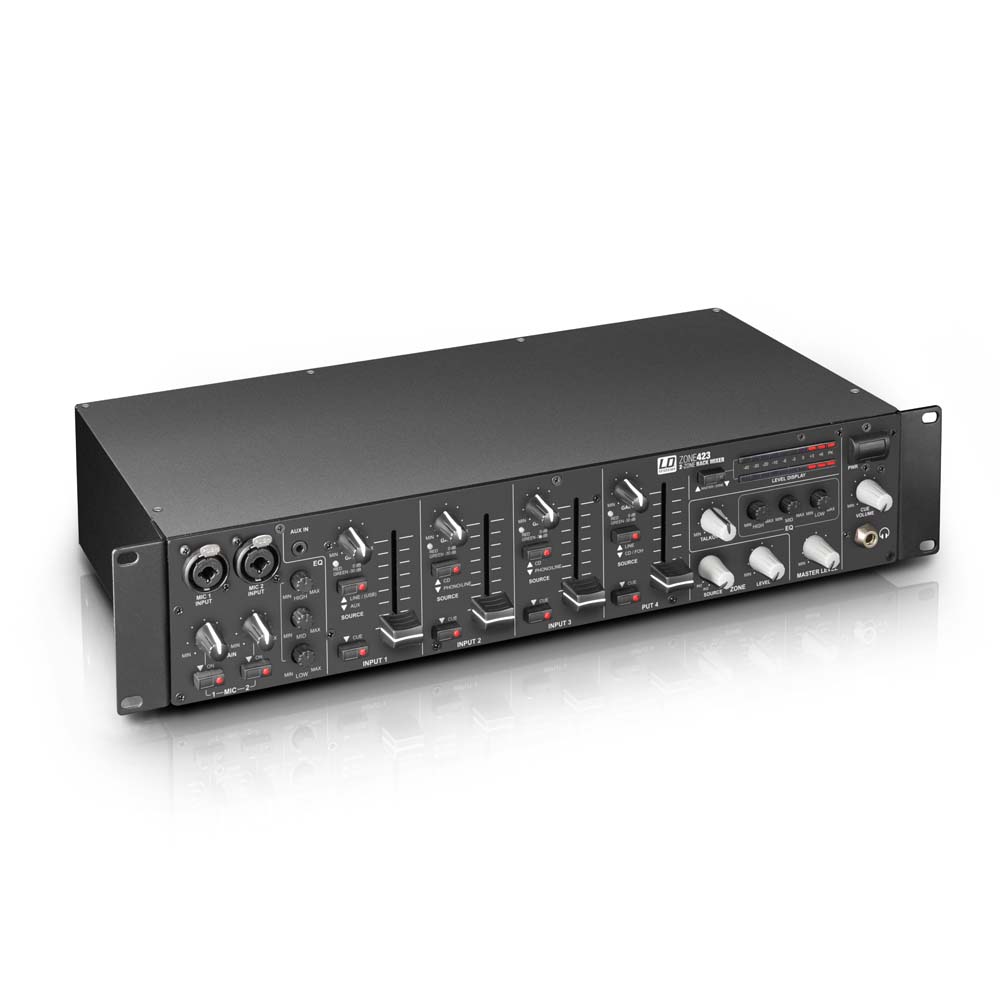

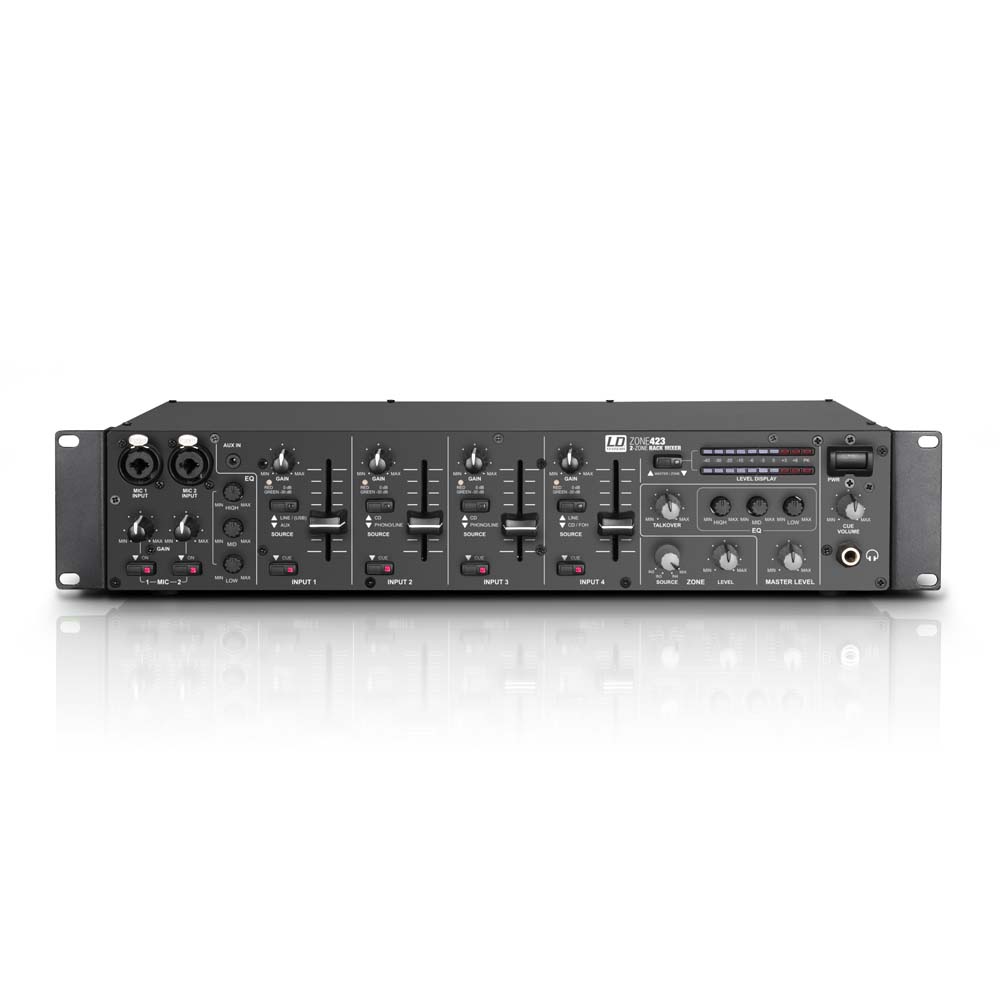

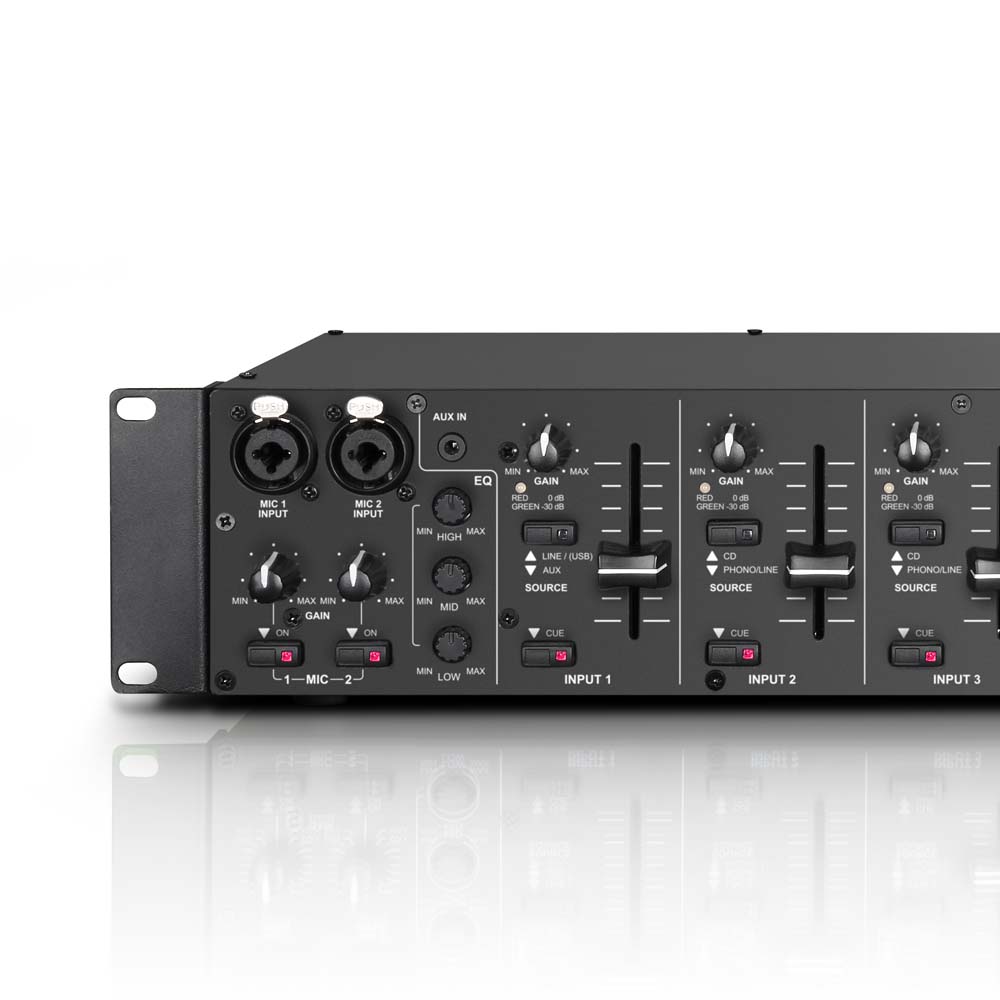

LD Systems Zone 423 - mixér s 2 zónami v konštrukcii, ktorá zaberá 2 rackové jednotky 1U. Má 4 linkové vstupy a dva mikrofónové kanály, ktoré môžu byť priradené k zónovému alebo master výstupu. Obsahuje vstup pre externý systém núdzového oznamovania s vlastným ovládaním hlasitosti a pripojenie pre diaľkovo ovládaný mute switch. Je ideálny na ovládanie PA zvukových systémov pre reštaurácie, kluby, hotely, fitness centrá, prezentácie a DJ. Dva vyvážené mikrofónové kanály sú vybavené ovládacími prvkami pre Gain, Talkover hlasitosť, phantom power 12V a 3-pásmový EQ.

Rovnako sú k dispozícii linkové, phono a Aux stereo vstupy s RCA konektormi, FOH vstup s vyváženým stereo jack konektorom, USB vstup a mini jack 3.5 mm.

USB port sa používa ako vstup/výstup a umožňuje mixéru fungovať ako externé audio rozhranie. Štyri vstupné kanály majú individuálnu kontrolu gainu, s displejom pre vrchol signálu (signal peak), 45 mm fadery na nastavenie hlasitosti a cue tlačidlá.

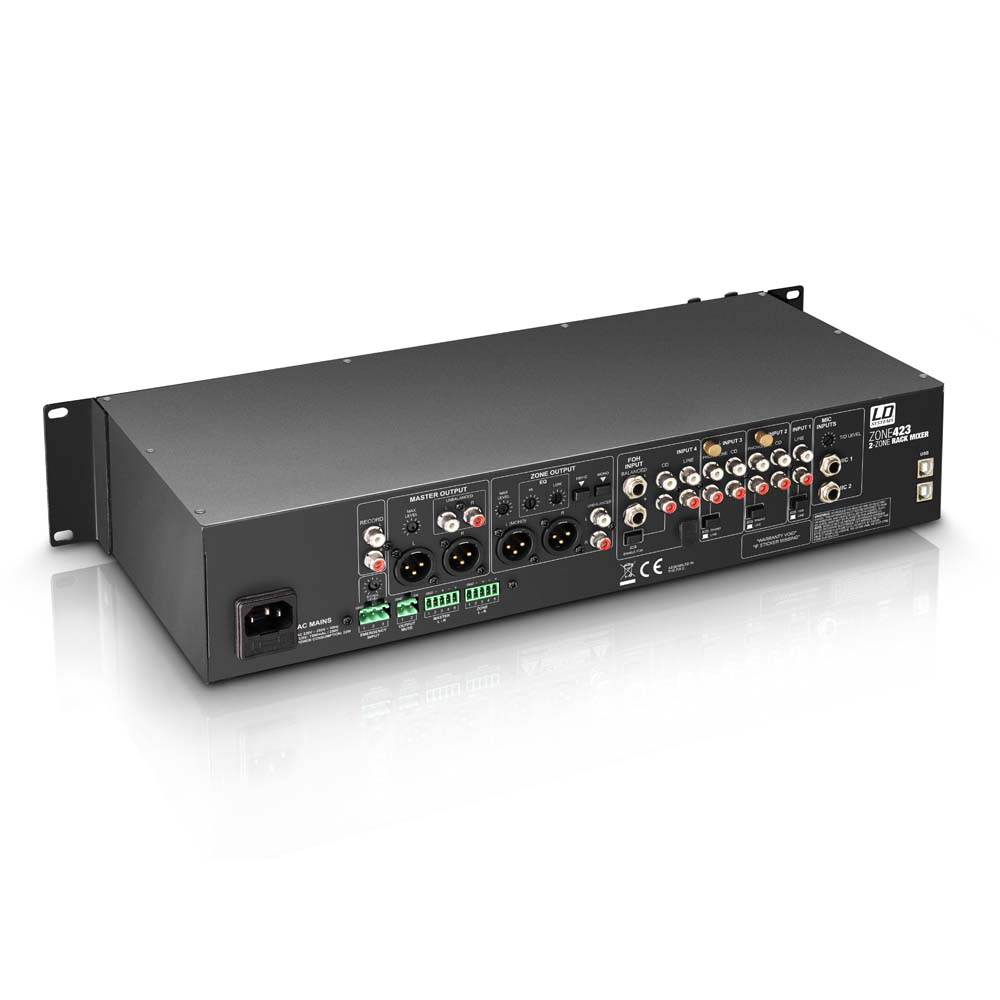

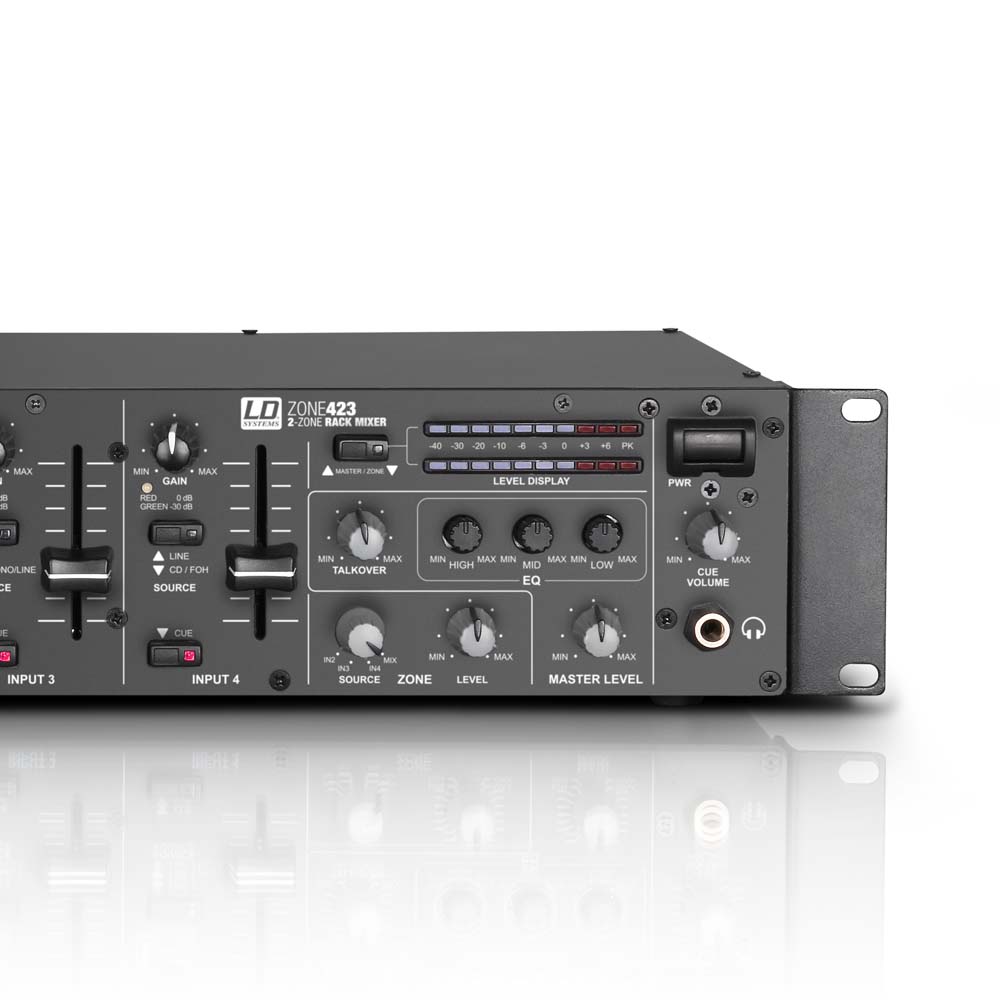

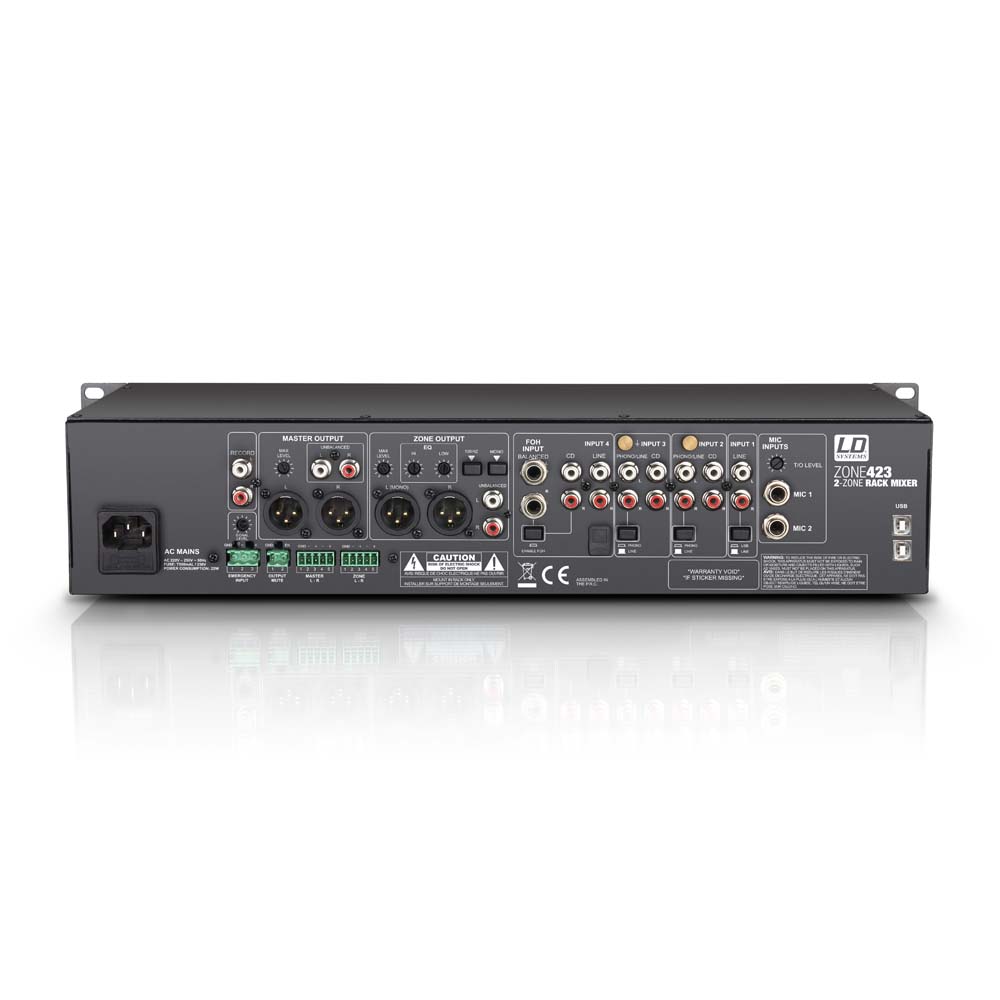

Master a zónové sekcie majú EQ, vyvážené XLR výstupy a RCA. Indikátor úrovne signálu môže byť priradený pre zónu alebo master, maximálna úroveň výstupu môže byť nastavená pre zónu alebo master zo zadnej strany mixéra. Okrem toho ponúka výstup pre slúchadlá s ovládaním hlasitosti a výstup na nahrávanie.

• Počet zón: 2 (Master, Zóna)
• Typ: stereo
• Výška inštalácie: 2U
• Celkový počet vstupných kanálov: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frekvenčná odozva: 20 - 40000Hz
• Mikrofónové kanály: 2 (s phantom power 12 V)
• Konektory mikrofónových kanálov: 6.3 mm stereo jack (vyvážený), XLR
• Ovládanie mikrofónových kanálov: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
• Displej mikrofónových kanálov: On-LED
• Impedancia vstupu mikrofónových kanálov: 4kOhmi
• Citlivosť vstupu mikrofónových kanálov: 8mV
• THD mikrofónových kanálov: 0.07%
• Linkové vstupy: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
• Konektory linkových vstupov: vstup 4: 4 x RCA + 2 x 6.3 mm jack, vstup 2 + 3: 4 x RCA, vstup 1: 2 x RCA + 3.5 mm stereo jack + USB
• Ovládanie linkových vstupov: level, Gain, Cue, Source, Enable FOH
• Impedancia vstupu linkových kanálov: 6kOhm, (Phono) 60kOhm
• Citlivosť vstupu linkových kanálov: 1V, (Phono) 10mV
• THD linkových kanálov: 0.03%, (Phono) 0.05%
• Citlivosť vstupu AUX/Line: 3V
• Linkové výstupy: 3 (Master - Stereo, Zóna - Stereo/Mono, Rec - Stereo)

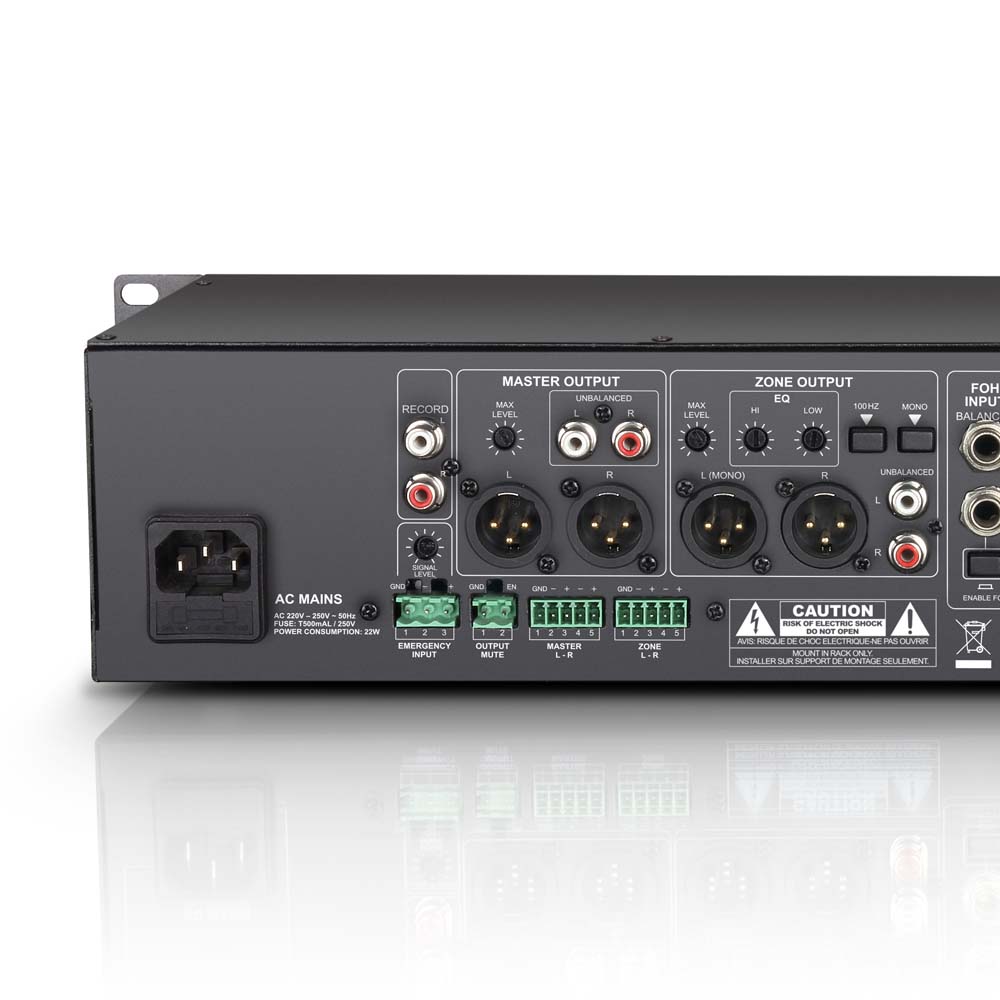

• Konektory výstupu master kanála: terminálový blok, RCA (x2), 2 x XLR (vyvážený)
• Ovládanie master kanála: EQ Mid, level, EQ Hi, Max. Level, EQ Low
• Displej master kanála: 2 x 10 segmentový level meter (prepínateľný Master/Zóna)
• Úrovne výstupu signálu master kanála: (vyvážený) 21dBu, (nevyvážený) 18dBu
• Konektory výstupu zóny: terminálový blok, RCA (x2), 2 x XLR (vyvážený)
• Ovládanie zóny: mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
• Displej zóny: 2 x 10 segmentový level meter (prepínateľný Master/Zóna)
• Úrovne signálu výstupu zóny: 21 dBu vyvážený, 18 dBu nevyvážený
• Konektory výstupu na nahrávanie: 2 x RCA
• Výstup pre slúchadlá: 1
• Konektor výstupu pre slúchadlá: 6.3 mm TRS
• Ovládanie výstupu pre slúchadlá: Cue Volume
• Napätie výstupu pre slúchadlá: (pri 32 Ohm) 1.2V
• Dodatočné vstupy: 2 (núdzový vstup, Mute výstup)
• Konektor dodatočných vstupov: terminálový blok
• Ovládanie dodatočných vstupov: Level Emergency Input
• Citlivosť vstupu núdzových situácií: 5V
• Dodatočné ovládanie: vypínač napájania
• Dodatočné prvky displeja: Power-LED
• Napätie napájania: 220 - 250 V AC, 50 Hz
• Konektor napájania: IEC konektor
• Spotreba: 22W
• Poistka: T 500 mAL / 250 V
• Rozmery (V/H/Š): 483/89/210 mm
• Hmotnosť: 3.3kg
• Príslušenstvo (zahrnuté): napájací kábel, terminálové bloky
