LD Systems Zone 423

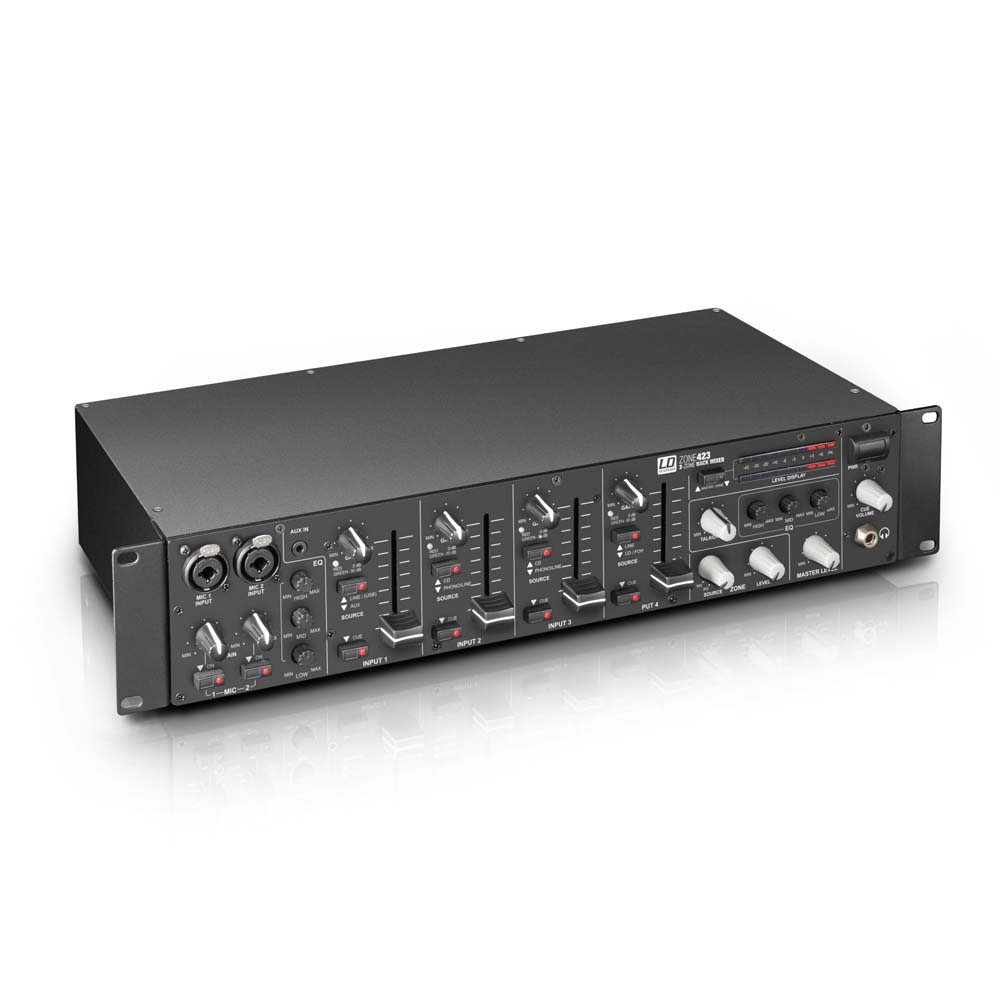

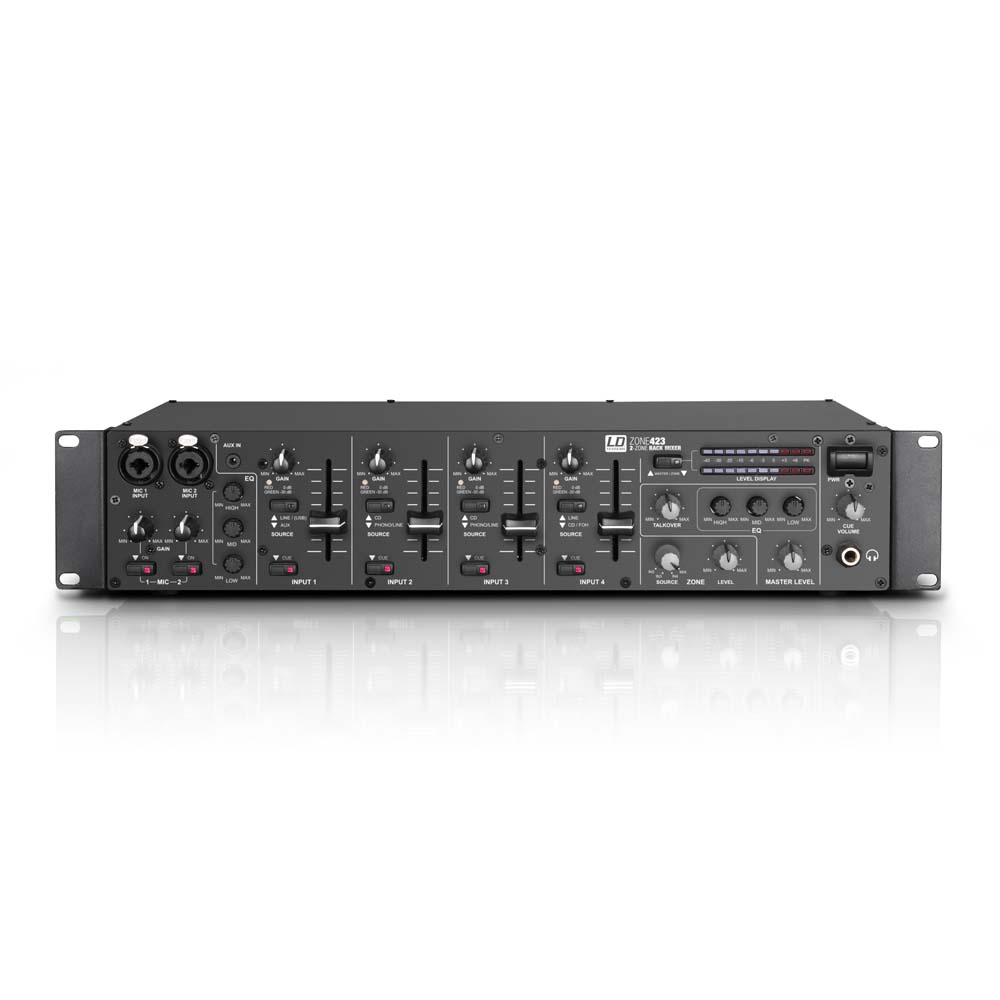

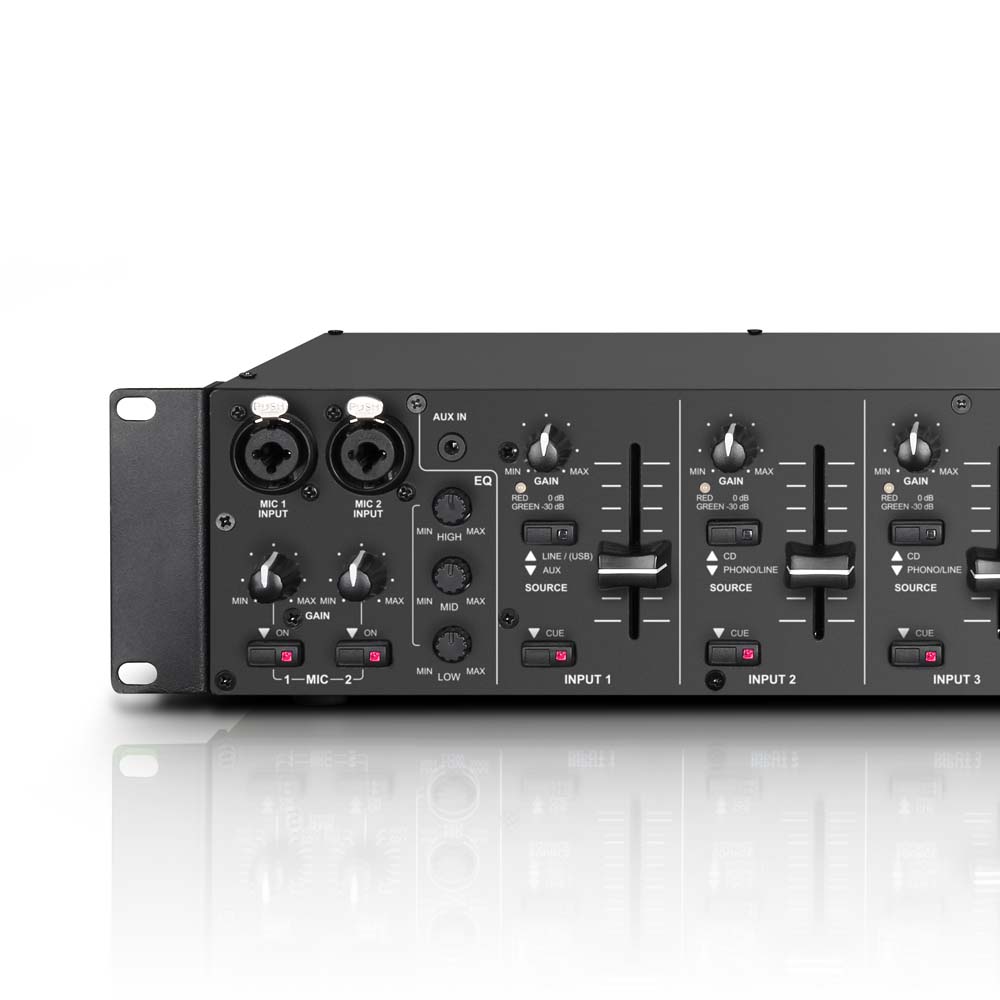

LD Systems Zone 423 - mixér se 2 zónami, který zabírá 2 rackové jednotky 1U. Má 4 linkové vstupy a dva mikrofonní kanály, které mohou být přiřazeny k výstupu zóny nebo master. Obsahuje vstup pro externí systém nouzového hlášení s vlastním ovládáním hlasitosti a připojení pro dálkově ovládaný mute switch. Je ideální pro řízení PA systémů pro restaurace, kluby, hotely, fitness centra, prezentace a DJ. Dva vyvážené mikrofonní kanály jsou vybaveny ovládáním pro Gain, Talkover, phantom power 12V a 3-pásmovým EQ.

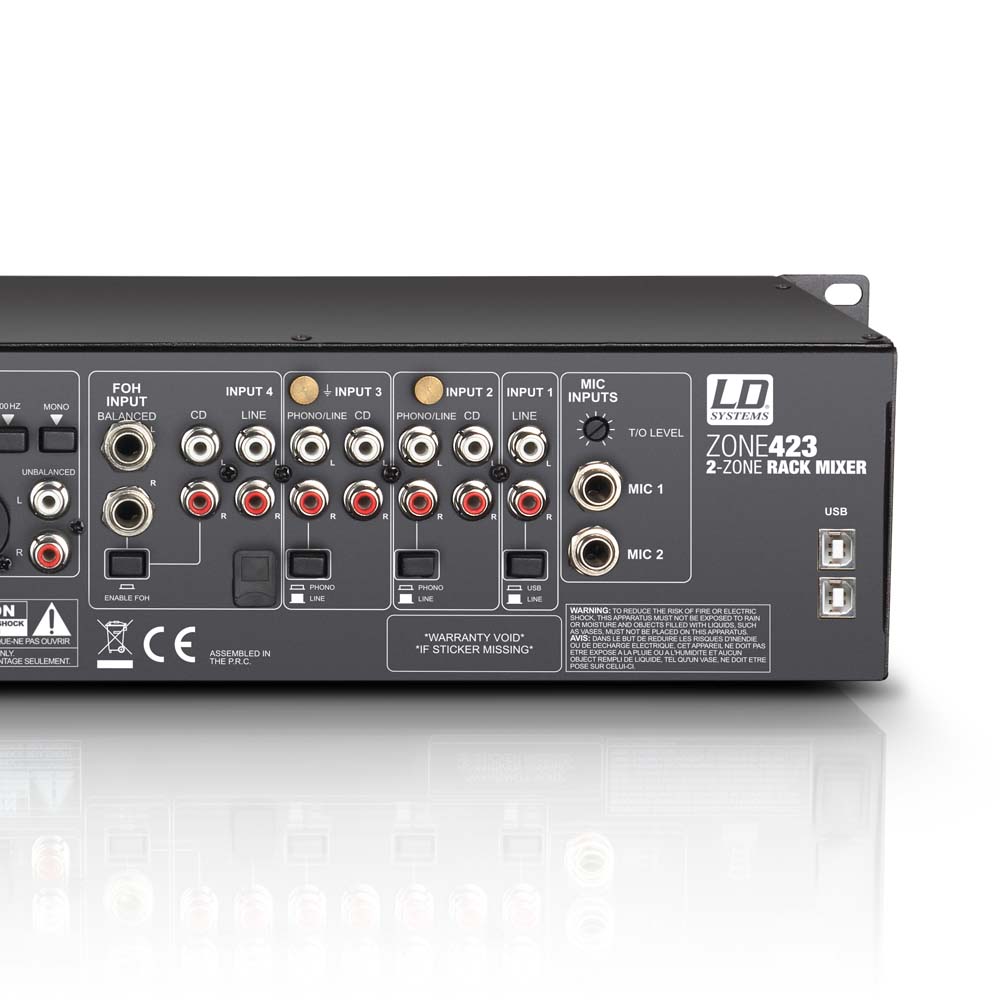

Jsou také k dispozici linkové, phono a Aux stereo vstupy s RCA konektory, FOH vstup s vyváženým stereo jack konektorem, USB vstup a mini jack 3.5 mm.

USB port je používán jako vstup/výstup a umožňuje mixéru fungovat jako externí audio rozhraní. Čtyři vstupní kanály mají individuální ovládání gainu, s displejem pro vrchol signálu (signal peak), 45 mm fadery pro nastavení hlasitosti a cue tlačítka.

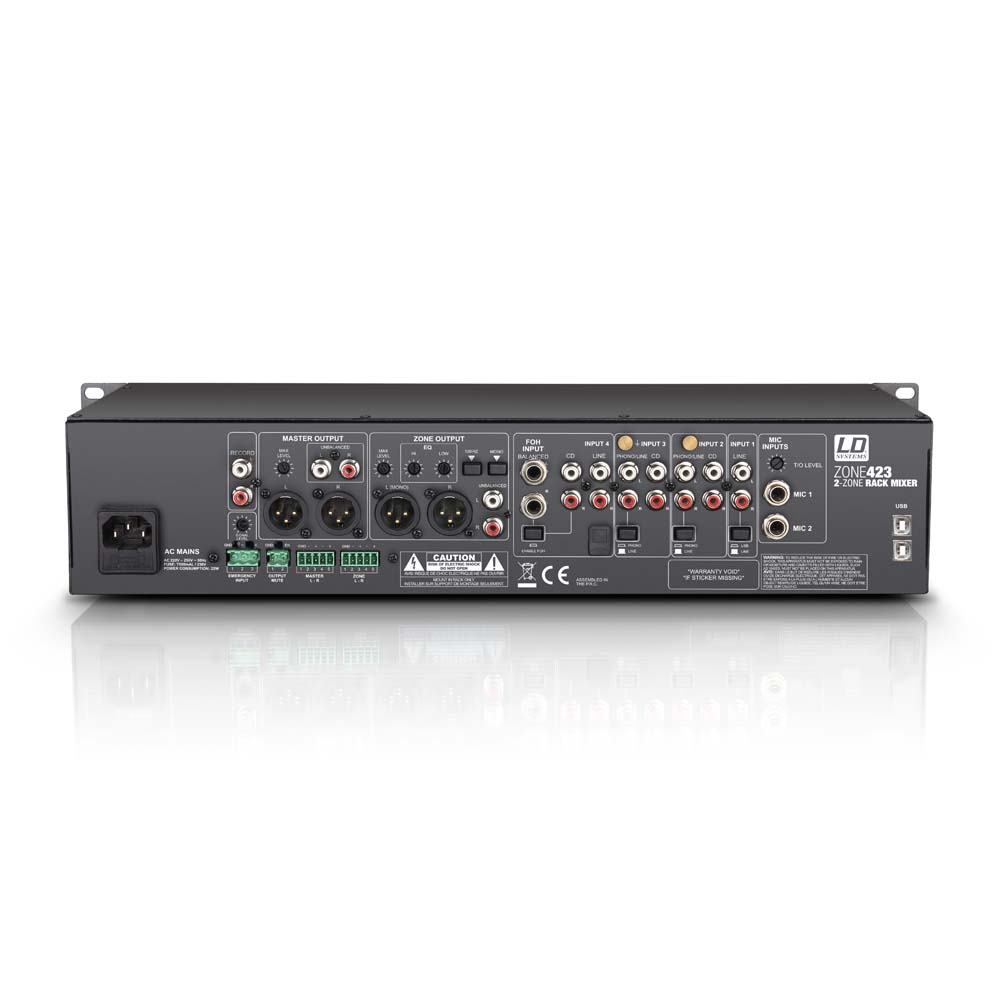

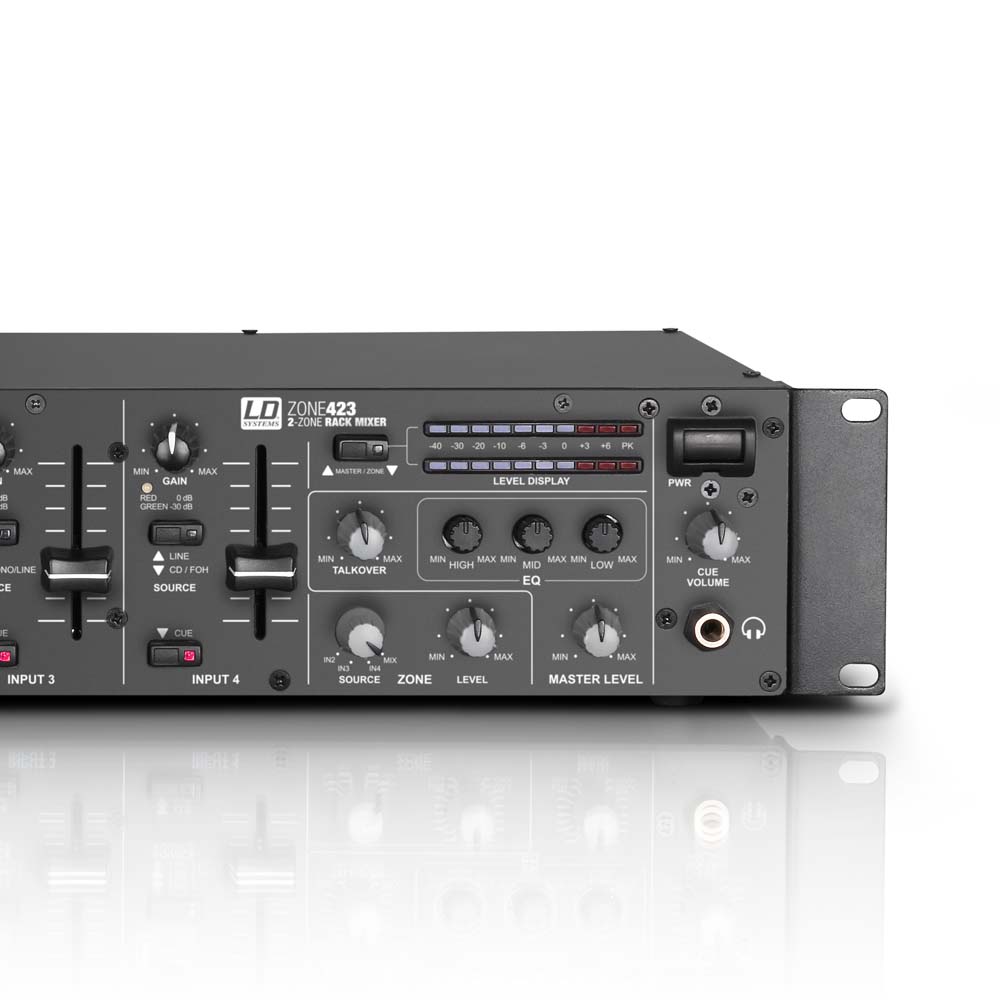

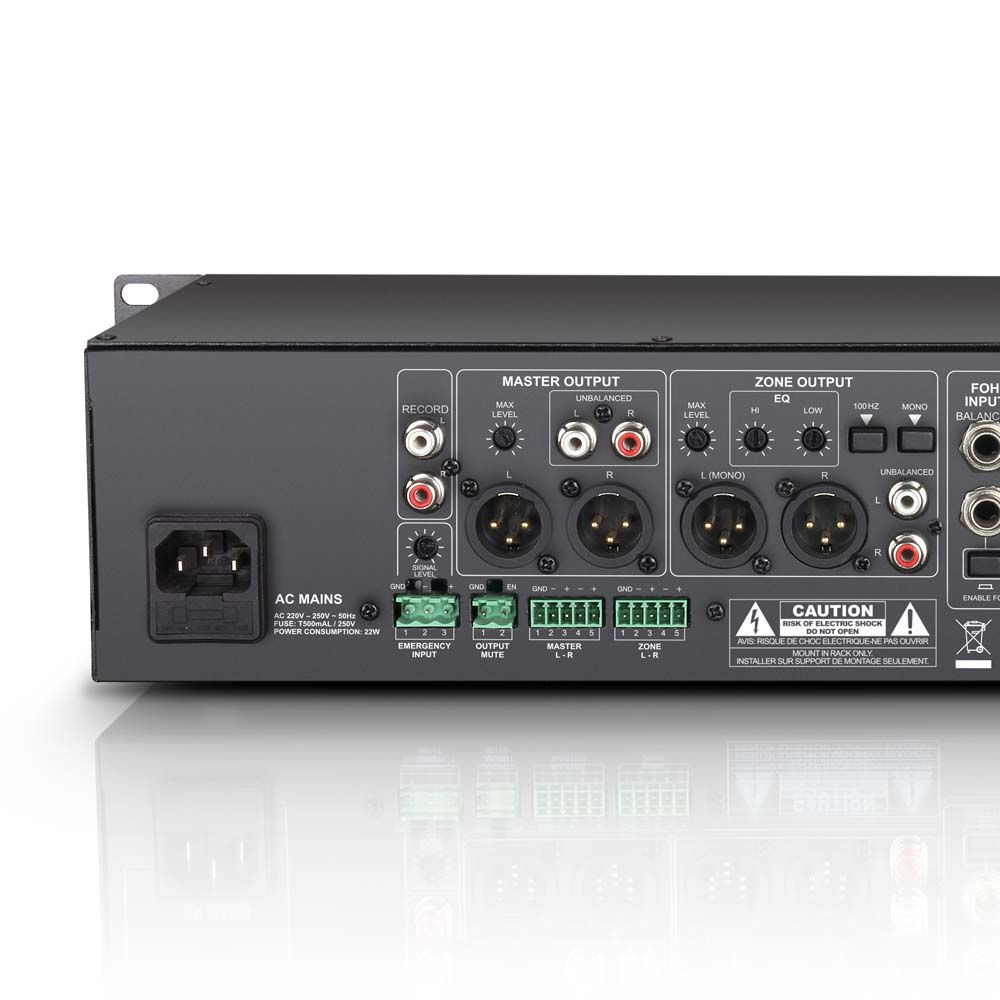

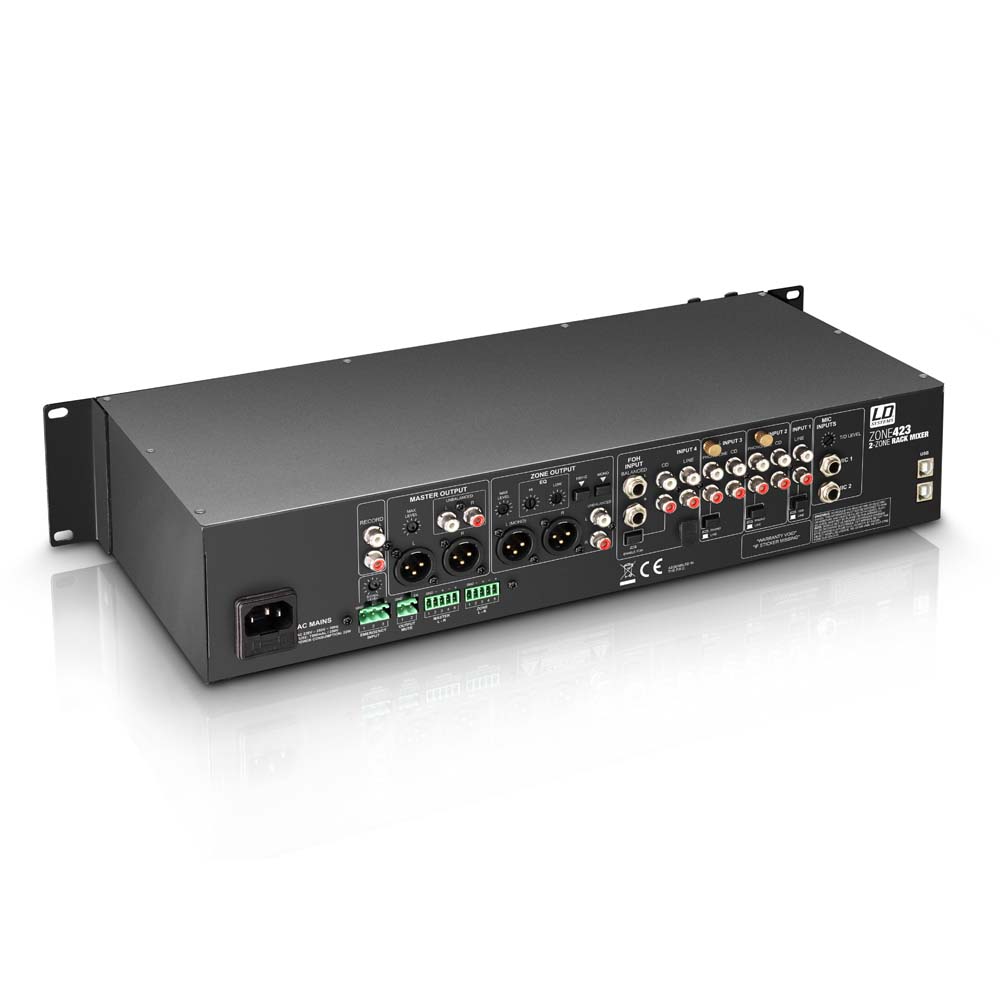

Master a zónové sekce mají EQ, vyvážené XLR výstupy a RCA. Indikátor úrovně signálu může být přiřazen k zóně nebo master, maximální výstupní úroveň může být nastavena pro zónu nebo master ze zadní strany mixéru. Kromě toho nabízí výstup pro sluchátka s ovládáním hlasitosti a výstup pro nahrávání.

• Počet zón: 2 (Master, Zóna)
• Typ: stereo
• Výška instalace: 2U
• Celkový počet vstupních kanálů: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frekvenční odezva: 20 - 40000Hz
• Mikrofonní kanály: 2 (s phantom power 12 V)
• Konektory mikrofonních kanálů: 6.3 mm stereo jack (vyvážený), XLR
• Ovládání mikrofonních kanálů: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
• Displej mikrofonních kanálů: On-LED
• Vstupní impedance mikrofonních kanálů: 4kOhmi
• Vstupní citlivost mikrofonních kanálů: 8mV
• THD mikrofonních kanálů: 0.07%
• Linkové vstupní kanály: 4 (Vstup 1: USB/Line, Vstup 2 + 3: Line/Phono/CD, Vstup 4: Line/FOH)
• Konektory linkových vstupních kanálů: vstup 4: 4 x RCA + 2 x 6.3 mm jack, vstup 2 + 3: 4 x RCA, Vstup 1: 2 x RCA + 3.5 mm stereo jack + USB
• Ovládání linkových vstupních kanálů: level, Gain, Cue, Source, Enable FOH
• Vstupní impedance linkových kanálů: 6kOhm, (Phono) 60kOhm
• Vstupní citlivost linkových kanálů: 1V, (Phono) 10mV
• THD linkových kanálů: 0.03%, (Phono) 0.05%
• Citlivost AUX/Line vstupu: 3V
• Linkové výstupy: 3 (Master - Stereo, Zóna - Stereo/Mono, Rec - Stereo)
• Konektory master kanálu: terminálový blok, RCA (x2), 2 x XLR (vyvážený)
• Ovládání master kanálu: EQ Mid, level, EQ Hi, Max. Level, EQ Low
• Displej master kanálu: 2 x 10 segmentový úroveň měřič (přepínatelný Master/Zóna)
• Úrovně výstupního signálu master kanálu: (vyvážený) 21dBu, (nevyvážený) 18dBu
• Konektory výstupu zóny: terminálový blok, RCA (x2), 2 x XLR (vyvážený)
• Ovládání zóny: mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
• Displej zóny: 2 x 10 segmentový úroveň měřič (přepínatelný Master/Zóna)
• Úrovně signálu výstupu zóny: 21 dBu vyvážený, 18 dBu nevyvážený
• Konektory výstupu pro nahrávání: 2 x RCA
• Výstup pro sluchátka: 1
• Konektor výstupu pro sluchátka: 6.3 mm TRS
• Ovládání výstupu pro sluchátka: Cue Volume
• Napětí výstupu pro sluchátka: (při 32 Ohm) 1.2V
• Další vstupy: 2 (nouzový vstup, výstup Mute)
• Konektor dalších vstupů: terminálový blok
• Ovládání dalších vstupů: Level Emergency Input
• Vstupní citlivost nouzových vstupů: 5V
• Další ovládání: vypínač napájení
• Další prvky displeje: Power-LED
• Napětí napájení: 220 - 250 V AC, 50 Hz
• Konektor napájení: IEC konektor
• Příkon: 22W
• Jistič: T 500 mAL / 250 V
• Rozměry (V/D/Š): 483/89/210 mm
• Hmotnost: 3.3kg
• Příslušenství (včetně): napájecí kabel, terminálové bloky
