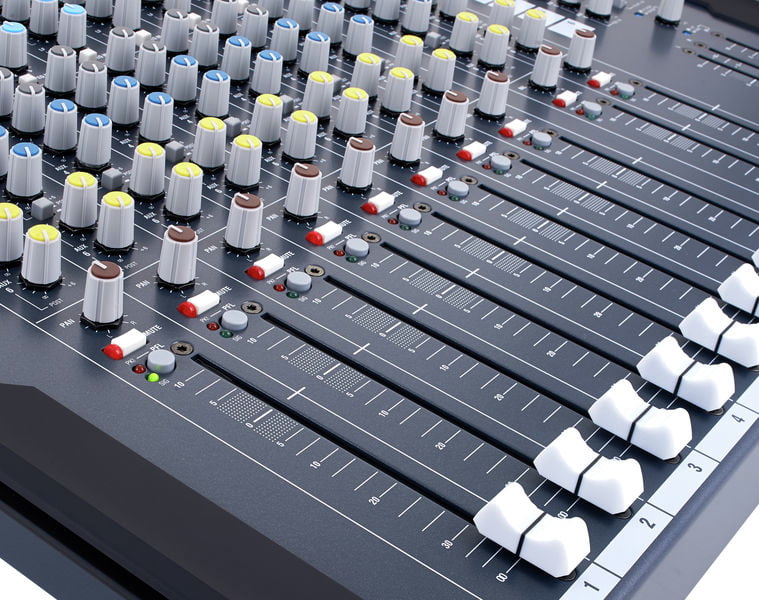

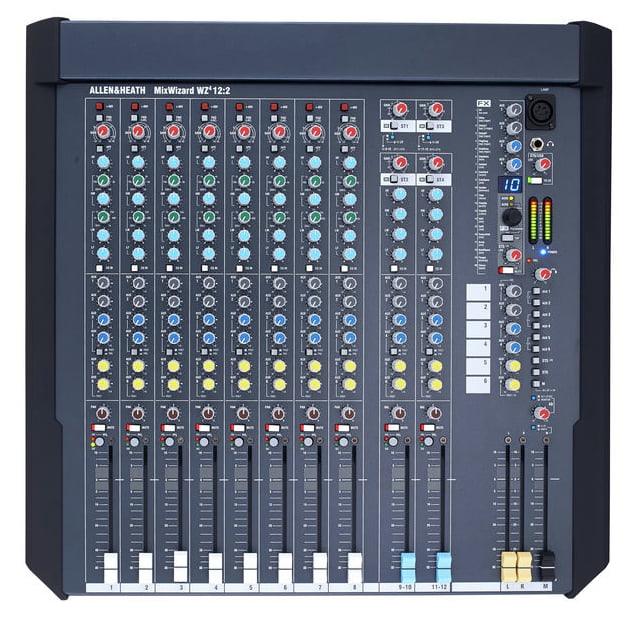

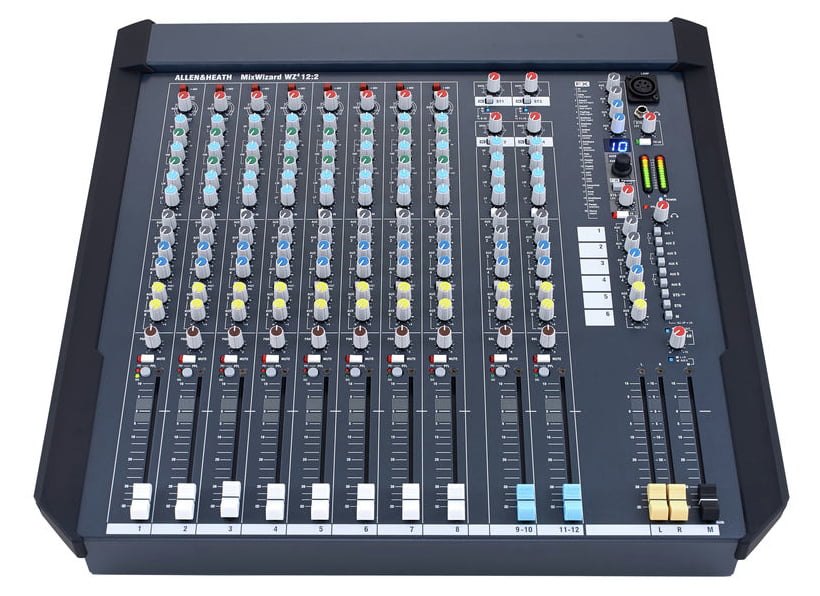

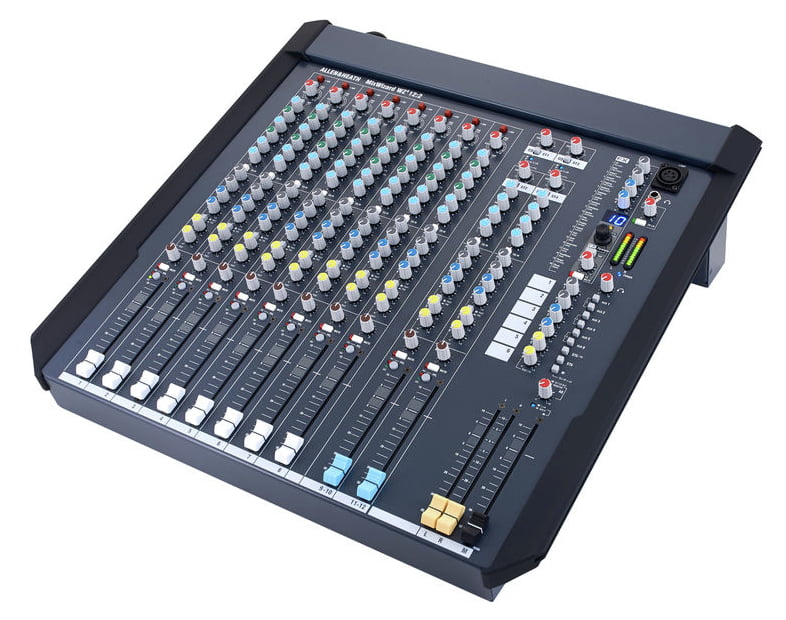

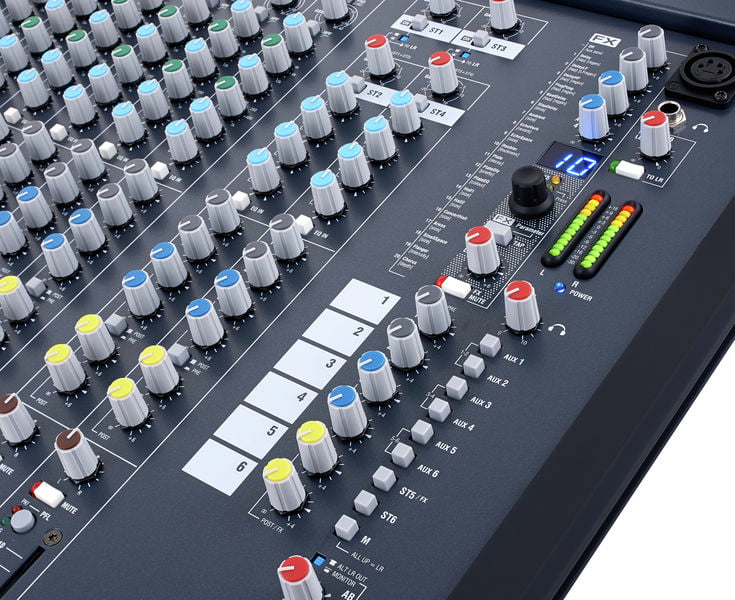

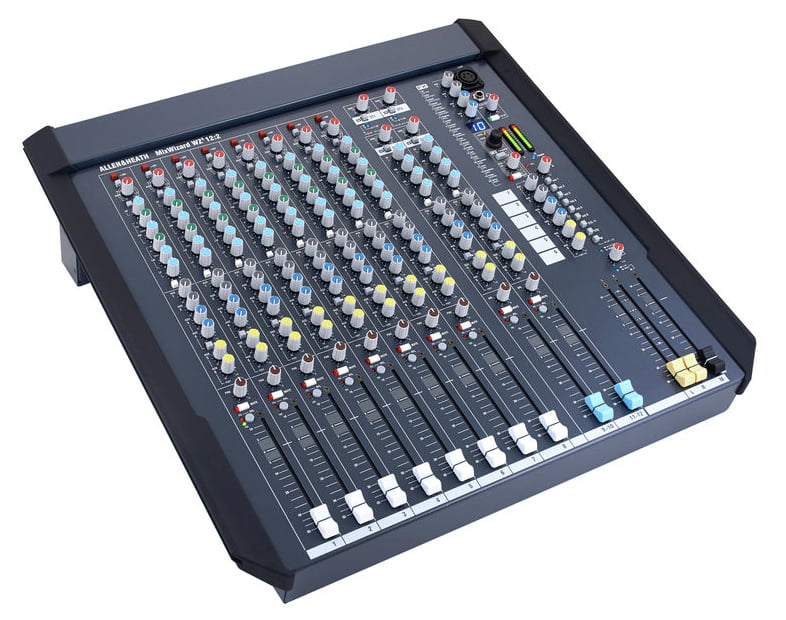

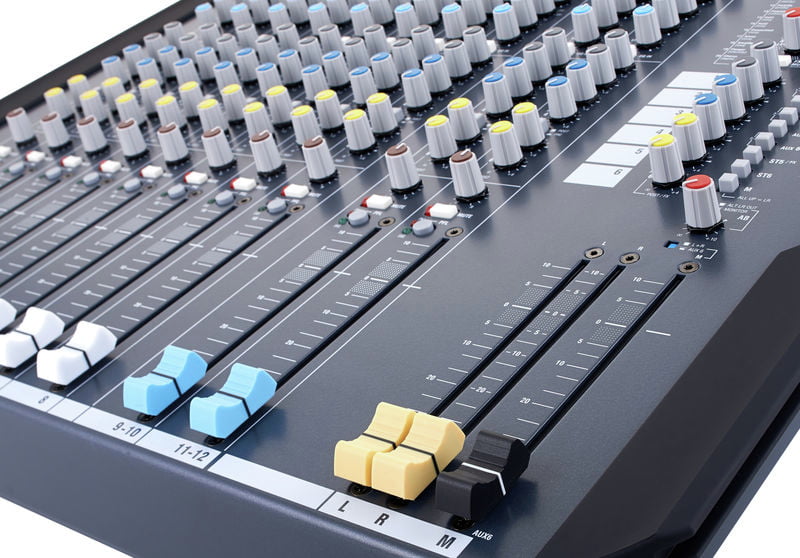

Allen&Heath MixWizard WZ4 12:2 - svestrani analogni mixer opremljen faderima od 100 mm. Opremljen sa 8 ulaza za mikrofon/liniju s insertima i direktnim izlazima, 6 pomoćnih izlaza (1-4 pre/post fader selektivni, 5+6 post fader), dva dual stereo ulaza punog kanala, dva stereo povratka i dva ugrađena digitalna FX procesora (2x 16 unaprijed postavljenih).

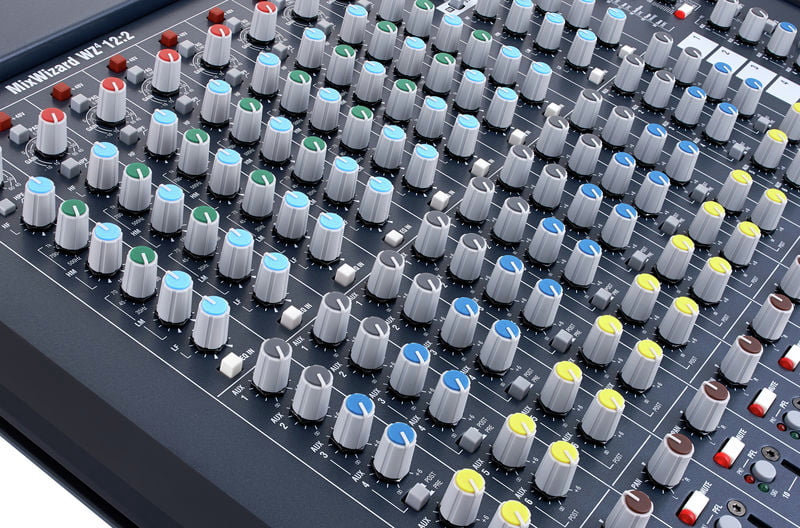

Kanali 1 do 8 mic/line opremljeni su balansiranim XLR i TRS jack konektorima te Phantom Power napajanjem, za korištenje s mikrofonima ili instrumentima, svaki kanal ima EQ na 4 opsega, indikator peak, -20 dB pad, 6 pomoćnih potenciometara, potenciometar pan, mute kanala i high-pass filtar koji attenuira frekvencije ispod 80 Hz sa 12 dB po oktavi. Mixer također uključuje 2 kanala s dual stereo ulazima koji se mogu koristiti odvojeno, miješati zajedno ili split-ovati i rutirati tako da jedan feed-a drugi.
Kanali od 1 do 8 imaju inserte koji se mogu koristiti za umetanje procesorske opreme u signalni lanac, kao što su kompresori, EQ-ovi ili delay jedinice. Također, svaki kanal ima direktne izlaze koji omogućuju slanje signala prema vanjskim snimačkim konzolama ili audio interfejsima. Pomoćni send kanali imaju TRS jack balansirane konektore, preko kojih se može slati audio signal prema pozornici ili drugim vanjskim uređajima. Osim svega navedenog, mixer je opremljen s dva stereo povratna kanala s TRS jack konektorima s odvojenom kontrolom pojačanja, što omogućava korištenje signala iz vanjskih izvora poput CD ili MP3 playera.
Tehničke specifikacije:
- Maksimalni izlazni signal:
- XLR: +26 dB/600 ohma maksimalno opterećenje
- jack 1/4": +21 dB/2k ohma maksimalno opterećenje
- Headroom:
- kanali: +21 dB
- mix: +23 dB
- Frekvencijski odgovor: 10 Hz do 30 kHz (+/-0.5 dB)
- THD + N: od kanala do mix out < 0.004% (na +10 dBu 1 kHz)
- Crosstalk:
- Fader shutoff > 90 dB (na 1 kHz)
- Mute shutoff > 90 dB (na 1 kHz)
- Inter channel > 90 dB (na 1 kHz)
- Šum:
- Mic EIN, -127 dB, (rms 22 Hz do 22 kHz)
- Rezidualni izlazni šum, < -95 dBu (-99 dB S/N), (rms 22 Hz do 22 kHz)
- Šum miješanja po jedinici fadera LR, < -83 dBu (-87 dB S/N), (rms 22 Hz do 22 kHz)
- High-Pass filtar:
- Ekvalizacija:
- EQ:
- HF shelving, +/-15 dB, 12 kHz
- HM peak/dip, +/-15 dB, 500 Hz do 15 kHz, Q = 1.8
- LM peak/dip, +/-15 dB, 35 Hz do 1kHz, Q = 1.8
- LF shelving, +/-15 dB, 80 Hz
- Stereo EQ:
- HF Shelving ±15 dB, 12 kHz
- HM Peak/dip ±15 dB, 2.5 kHz, Q=1.8
- LM Peak/dip ±15 dB, 250 Hz, Q=1.8
- LF Shelving, ±15 dB, 80 Hz
- Napajanje:
- 100 - 240 V, 50/60 Hz, IEC naponski konektor
- Potrošnja energije: 45 W max
- Glavna osigurač: T630 mA L 20 mm

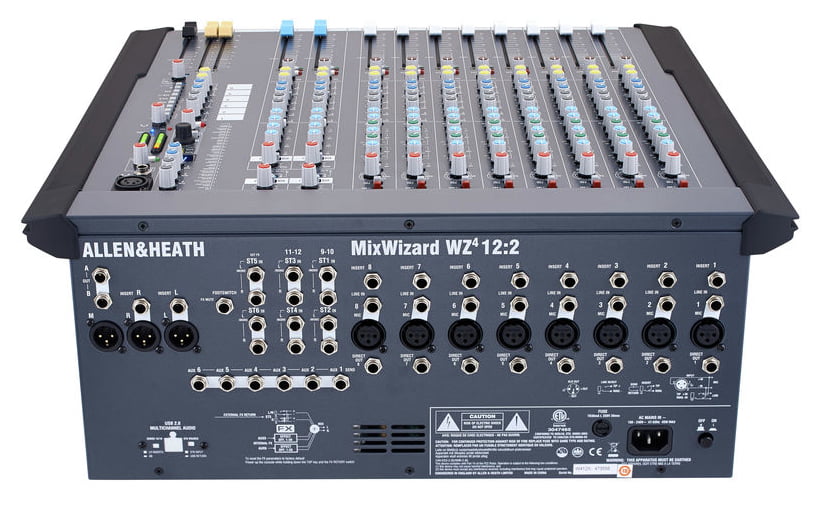

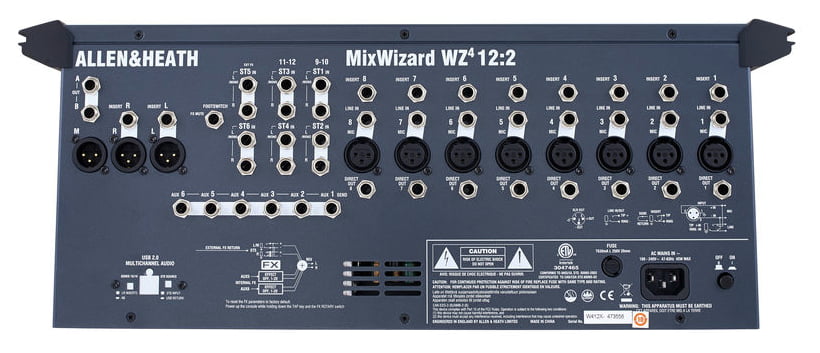

- Konektori ulaza/izlaza:
- Mono kanal:
- XLR balansiran s pinom 2 hot, osjetljivost -60 do +10 dBu
- Jack TRS balansiran s tipom hot, osjetljivost -40 do +10 dBu
- Pad out (MIC), 2 kΩ
- Pad in (MIC ili LINE), >10 kΩ, -20 dB
- Maksimalni ulazni signal, +30 dBu
- XLR phantom napajanje, +48 V, on/off
- Stereo kanal:
- ST1, 3 TRS nebalansiran >10 kΩ, -16 do +20 dBu
- ST2, 4 TRS balansiran >10 kΩ, -16 do +20 dBu
- Kanali stereo povratka:
- ST1(5) TRS balansiran >10 kΩ, -6 do +20 dBu
- ST2(6) TRS nebalansiran >2 kΩ, -2 do +20 dBu
- Inserti:
- Kanal TRS, tip send, ring return, 0 dBu
- Izlaz TRS, tip send, ring return, -2 dBu
- Izlazi L, R, M:
- XLR balansiran, pin 2 hot,
- Pomoćni izlazi 1-6:
- TRS s balansiranom impedancijom,
- Opcija elektronskog balansiranja,
- Direktni izlazi:
- TRS s balansiranom impedancijom,
- Izlaz AB:
- TRS s balansiranom impedancijom,
- Izlaz za slušalice:
- TRS, vrh L, prsten R, preporučuje se slušalice s impedancijom 30 do 600 Ω
- Lampa:
- XLR konektor s 4 pina, lampa maksimalno 12 V 5 W
- Dimenzije: 507 x 530 x 194 mm
- Dubina instalacije: 45 cm
- Težina: 10 kg
