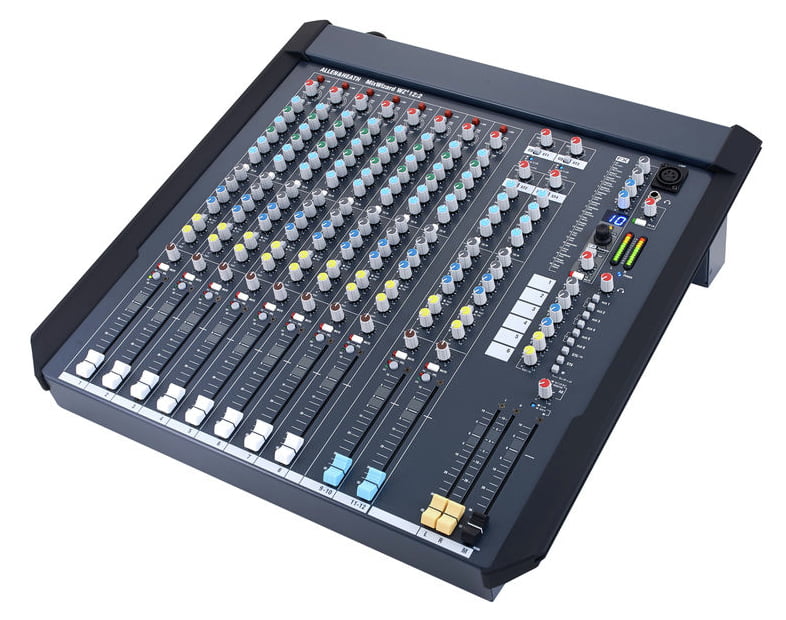

Allen&Heath MixWizard WZ4 12:2 - mixer analogic versatil echipat cu fadere de 100 mm. Echipat de 8 intrări de microfon/linie cu inserturi și ieșiri directe, 6 ieșiri auxiliare (1-4 pre/ post fader selectabile, 5+6 post fader), două intrări dual stereo full chanel, două return-uri stereo și două procesoare de efecte digitale FX incorporate (2x 16 preset-uri).
Canalele 1 la 8 mic/line sunt echipate cu conectori XLR balansat și jack TRS și tensiune de alimentare Phantom Power, pentru utilizare de microfoane sau instrumente, fiecare canal având EQ pe 4 benzi, indicator peak, -20 dB pad, 6 potențiometre send auxiliare, potențiometru pan, channel mute și filtru high-pass care atenuează frecvențele sub 80 Hz cu 12 dB per octavă. Mixerul mai include 2 canale cu intrări dual stereo ce pot fi utilizate separat, mixate împreună, sau split-uite și rutate astfel ca unul să feed-uie pe celălalt.
Canalele de la 1 la 8, beneficiază de insert-uri ce pot fi utilizate pentru a insera echipament de procesare în lanțul de semnal, cum ar fi compresoare, EQ-uri sau unități de delay. De asemeni fiecare canal beneficiază de ieșiri directe ce oferă posibilitatea de a trimite semnal către console de înregistrare externe sau interfețe audio de înregistrare. Canalele de send auxiliare au conectori jack TRS balansat, prin care se poate trimite semnal audio către monitoare de scenă sau alte echipamente externe. Pe lângă toate acestea, mixerul este echipat cu două canale de return stereo cu conectori jack TRS cu control al gain-ului separat, ce permit utilizarea de semnal de la surse externe precum CD sau MP3 player.
Specificații tehnice:
- Semnal maxim de ieșire:
- XLR: +26 dB/600 ohmi încărcare maximă
- jack 1/4": +21 dB/2kohmi încărcare maximă
- Headroom:
- canale: +21 dB
- mix: +23 dB
- Răspuns în frecvență: 10 Hz la 30 kHz (+/-0.5 dB)
- THD + N: de la canal la mix out < 0.004% (la +10 dBu 1 kHz)
- Crosstalk:
- Fader shutoff > 90 dB (la 1 kHz)
- Mute shutoff > 90 dB (la 1 kHz)
- Inter channel > 90 dB (la 1 kHz)
- Zgomot:
- Mic EIN, -127 dB, (rms 22 Hz to 22 kHz)
- Zgomot rezidual de ieșire, < -95 dBu (-99 dB S/N), (rms 22 Hz la 22 kHz)
- Zgomot de mixaj per unitate de fader LR, < -83 dBu (-87 dB S/N), (rms 22 Hz la 22 kHz)
- Filtru High-Pass:
- 12 dB/octavă mai jos de 80 Hz
- Egalizare:
- EQ:
- HF shelving, +/-15 dB, 12 kHz
- HM peak/dip, +/-15 dB, 500 Hz la 15 kHz, Q = 1.8
- LM peak/dip, +/-15 dB, 35 Hz la 1kHz, Q = 1.8
- LF shelving, +/-15 dB, 80 Hz
- Stereo EQ:
- HF Shelving ±15 dB, 12 kHz
- HM Peak/dip ±15 dB, 2.5 kHz, Q=1.8
- LM Peak/dip ±15 dB, 250 Hz, Q=1.8
- LF Shelving, ±15 dB, 80 Hz
- Alimentare:
- 100 - 240 V, 50/60 Hz, conector de alimentare IEC
- Consum de putere: 45 W max
- Siguranța principală: T630 mA L 20 mm
- Conectori de intrare/ieșire:
- Canal mono:
- XLR balansat cu pinul 2 hot, sensibilitate -60 la +10 dBu
- Jack TRS balansat cu tip hot, sensibilitate -40 la +10 dBu
- Pad out (MIC), 2 kΩ
- Pad in (MIC sau LINE), >10 kΩ, -20 dB
- Semnal maxim de intrare, +30 dBu
- XLR phantom power, +48 V, on/off
- Canal stereo:
- ST1, 3 TRS nebalansat >10 kΩ, -16 la +20 dBu
- ST2, 4 TRS balansat >10 kΩ, -16 la +20 dBu
- Canale de stereo return:
- ST1(5) TRS balansat >10 kΩ, -6 la +20 dBu
- ST2(6) TRS nebalansat >2 kΩ, -2 la +20 dBu
- Inserturi:
- Canal TRS, tip send, ring return, 0 dBu
- Ieșire TRS, tip send, ring return, -2 dBu
- Ieșiri L, R, M:
- Ieșiri auxiliare 1-6:
- TRS cu impedanță balansată,
- Opțiune de balansare electronică,
- Ieșiri direct out:
- TRS cu impedanță balansată,
- Ieșire AB:
- TRS cu impedanță balansată,
- Ieșire căști:
- TRS, vârf L, inel R, se recomandă căști cu impedanță 30 la 600 Ω
- Lampă:
- Conector XLR cu 4 pini, lampă de maxim 12 V 5 W
- Dimensiuni: 507 x 530 x 194 mm
- Adâncimea de instalare: 45 cm
- Greutate: 10 kg
