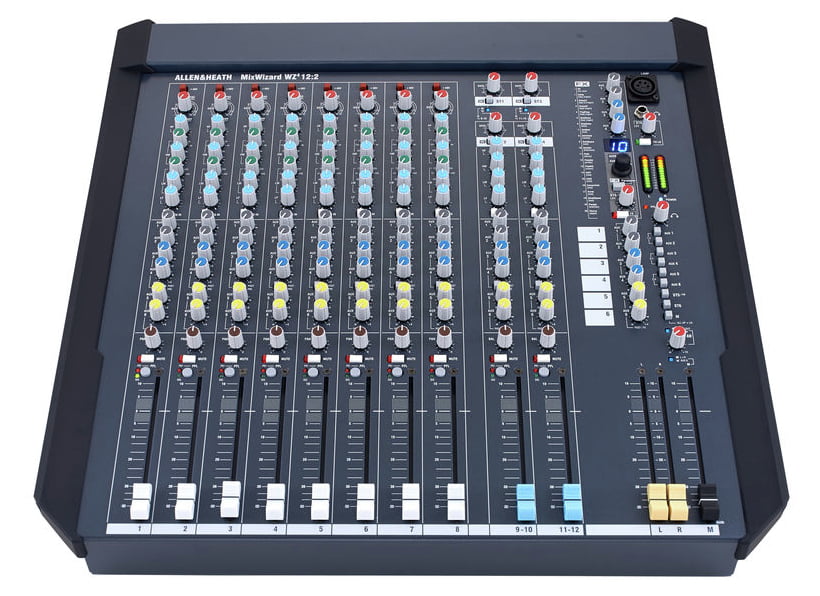

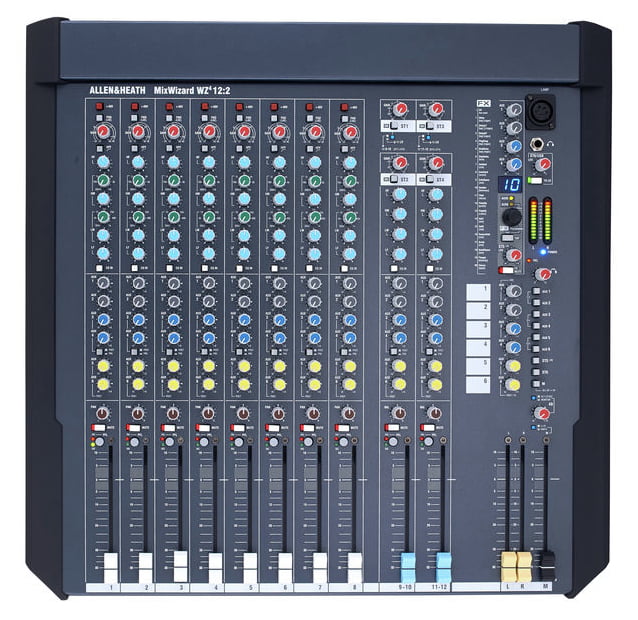

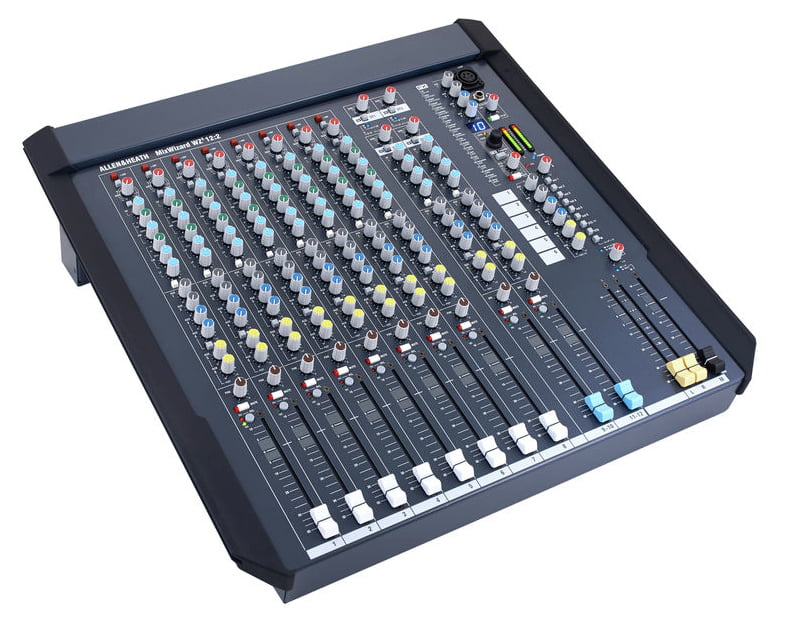

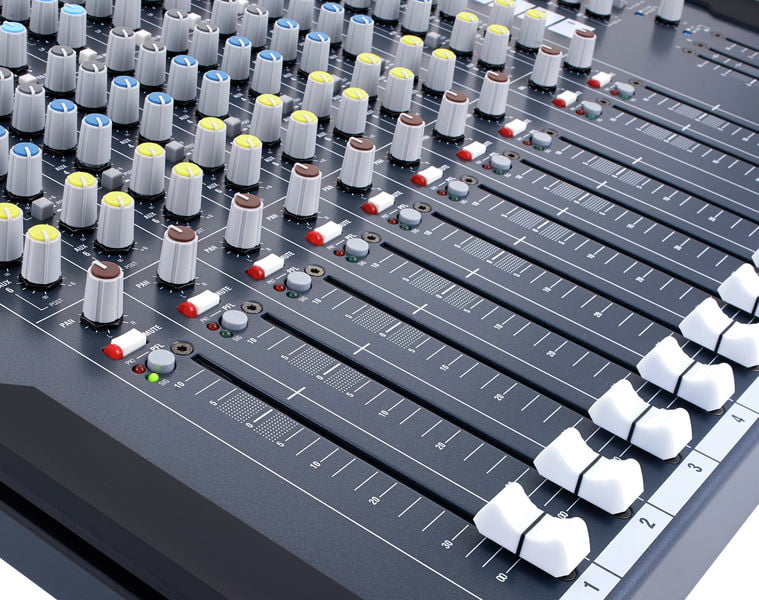

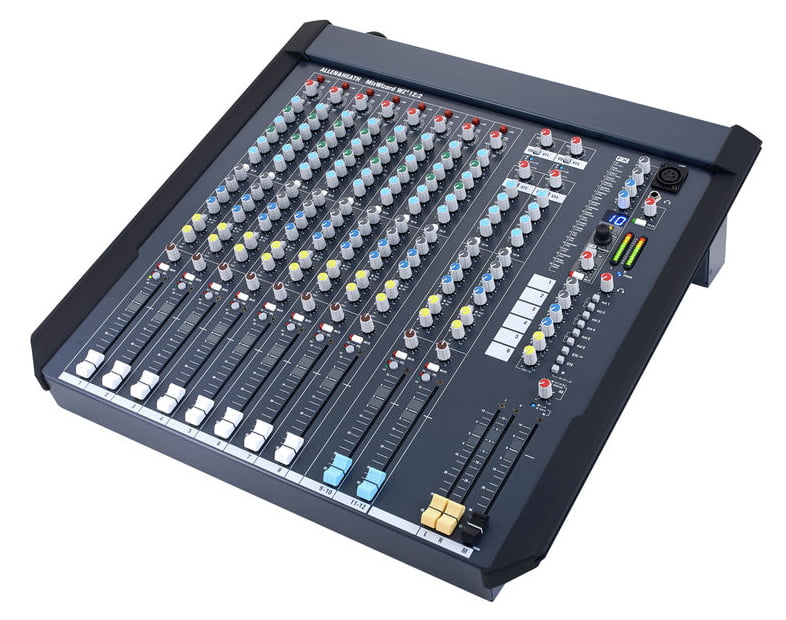

Allen&Heath MixWizard WZ4 12:2 - wszechstronny mikser analogowy wyposażony w suwak 100 mm. Posiada 8 wejść mikrofonowych/linowych z insertami i wyjściami bezpośrednimi, 6 wyjść pomocniczych (1-4 przed/po suwaku do wyboru, 5+6 po suwaku), dwa wejścia dual stereo full channel, dwa powroty stereo oraz dwa wbudowane procesory efektów cyfrowych FX (2x 16 presetów).
Kanały 1 do 8 mic/line są wyposażone w złącza XLR zrównoważone i jack TRS oraz zasilanie Phantom Power, do użycia z mikrofonami lub instrumentami, każdy kanał ma EQ na 4 pasma, wskaźnik szczytowy, -20 dB pad, 6 potencjometrów wysyłających sygnał pomocniczy, potencjometr panoramy, wyciszenie kanału i filtr high-pass, który tłumi częstotliwości poniżej 80 Hz o 12 dB na oktawę. Mikser zawiera również 2 kanały z wejściami dual stereo, które mogą być używane osobno, miksowane razem lub podzielone i routowane, aby jeden zasilał drugi.
Kanały od 1 do 8 mają insert, który można wykorzystać do wstawienia sprzętu przetwarzającego w łańcuchu sygnałowym, takiego jak kompresory, EQ lub jednostki opóźniające. Ponadto każdy kanał ma wyjścia bezpośrednie, które umożliwiają przesyłanie sygnału do zewnętrznych konsol nagraniowych lub interfejsów audio do nagrywania. Kanały wysyłające sygnał pomocniczy mają złącza jack TRS zrównoważone, przez które można przesyłać sygnał audio do monitorów scenicznych lub innych zewnętrznych urządzeń. Oprócz tego mikser jest wyposażony w dwa kanały powrotne stereo z złączami jack TRS z oddzielną kontrolą wzmocnienia, co pozwala na korzystanie z sygnału z zewnętrznych źródeł, takich jak odtwarzacz CD lub MP3.
Specyfikacje techniczne:
- Maksymalne wyjście sygnału:
- XLR: +26 dB/600 ohmów przy maksymalnym obciążeniu
- jack 1/4": +21 dB/2k ohmów przy maksymalnym obciążeniu
- Headroom:
- kanały: +21 dB
- miks: +23 dB
- Pasmo przenoszenia: 10 Hz do 30 kHz (+/-0.5 dB)
- THD + N: od kanału do miksu < 0.004% (przy +10 dBu 1 kHz)
- Przenikanie:
- Wyłączenie suwaka > 90 dB (przy 1 kHz)
- Wyłączenie wyciszenia > 90 dB (przy 1 kHz)
- Międzykanałowe > 90 dB (przy 1 kHz)
- Hałas:
- Mic EIN, -127 dB, (rms 22 Hz do 22 kHz)
- Hałas resztkowy wyjścia, < -95 dBu (-99 dB S/N), (rms 22 Hz do 22 kHz)
- Hałas miksu na jednostkę suwaka LR, < -83 dBu (-87 dB S/N), (rms 22 Hz do 22 kHz)
- Filtr High-Pass:
- 12 dB/oktawę poniżej 80 Hz
- Equalizacja:
- EQ:
- HF shelving, +/-15 dB, 12 kHz
- HM peak/dip, +/-15 dB, 500 Hz do 15 kHz, Q = 1.8
- LM peak/dip, +/-15 dB, 35 Hz do 1kHz, Q = 1.8
- LF shelving, +/-15 dB, 80 Hz
- Stereo EQ:
- HF Shelving ±15 dB, 12 kHz
- HM Peak/dip ±15 dB, 2.5 kHz, Q=1.8
- LM Peak/dip ±15 dB, 250 Hz, Q=1.8
- LF Shelving, ±15 dB, 80 Hz
- Zasilanie:
- 100 - 240 V, 50/60 Hz, złącze zasilania IEC
- Zużycie energii: 45 W max
- Bezpiecznik główny: T630 mA L 20 mm

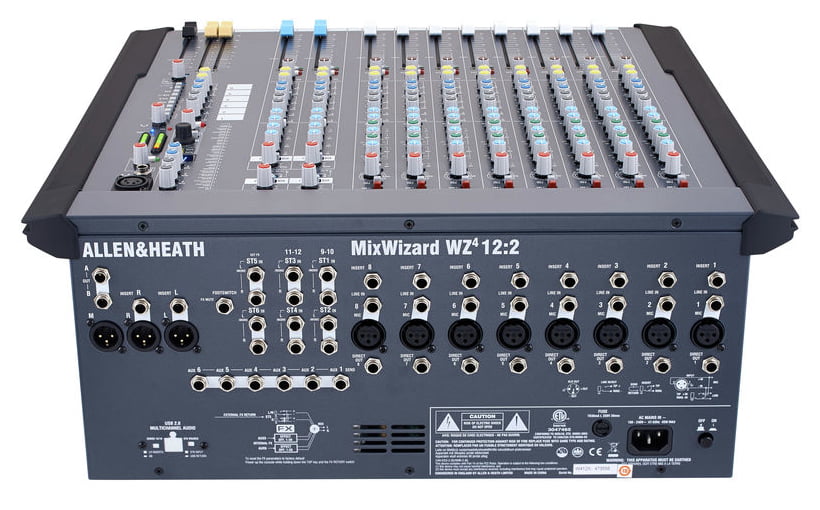

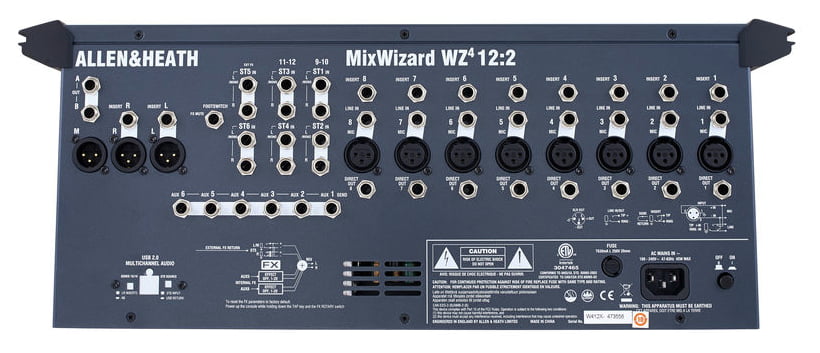

- Złącza wejściowe/wyjściowe:
- Kanał mono:
- XLR zrównoważony z pinem 2 hot, czułość -60 do +10 dBu
- Jack TRS zrównoważony z pinem hot, czułość -40 do +10 dBu
- Pad out (MIC), 2 kΩ
- Pad in (MIC lub LINE), >10 kΩ, -20 dB
- Maksymalne wejście sygnału, +30 dBu
- XLR zasilanie phantom, +48 V, on/off
- Kanał stereo:
- ST1, 3 TRS niezrównoważone >10 kΩ, -16 do +20 dBu
- ST2, 4 TRS zrównoważone >10 kΩ, -16 do +20 dBu
- Kanały powrotne stereo:
- ST1(5) TRS zrównoważone >10 kΩ, -6 do +20 dBu
- ST2(6) TRS niezrównoważone >2 kΩ, -2 do +20 dBu
- Insert:
- Kanał TRS, typ send, ring return, 0 dBu
- Wyjście TRS, typ send, ring return, -2 dBu
- Wyjścia L, R, M:
- XLR zrównoważony, pin 2 hot,
- Wyjścia pomocnicze 1-6:
- TRS z impedancją zrównoważoną,
- Opcja zbalansowania elektronicznego,
- Wyjścia direct out:
- TRS z impedancją zrównoważoną,
- Wyjście AB:
- TRS z impedancją zrównoważoną,
- Wyjście słuchawkowe:
- TRS, wierzchołek L, pierścień R, zaleca się słuchawki o impedancji 30 do 600 Ω
- Lampa:
- Złącze XLR z 4 pinami, lampa maksymalnie 12 V 5 W
- Wymiary: 507 x 530 x 194 mm
- Głębokość montażu: 45 cm
- Waga: 10 kg
