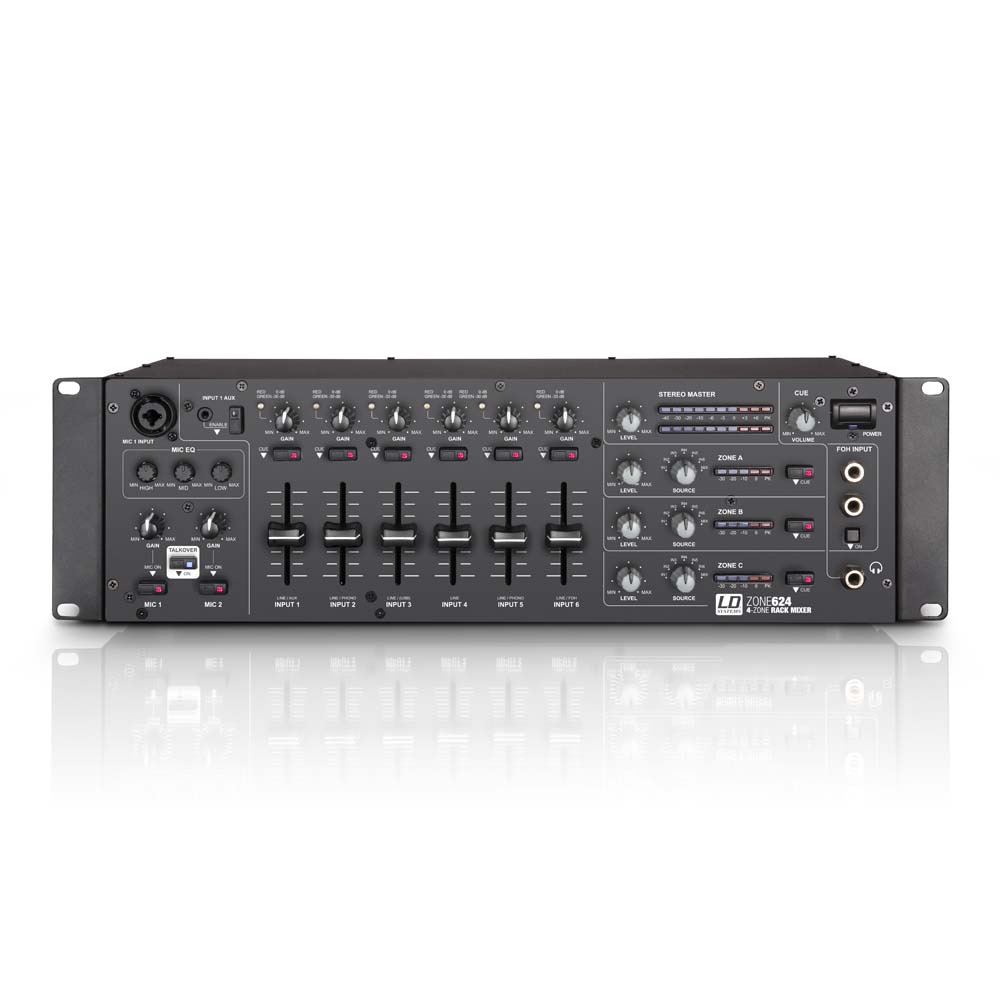

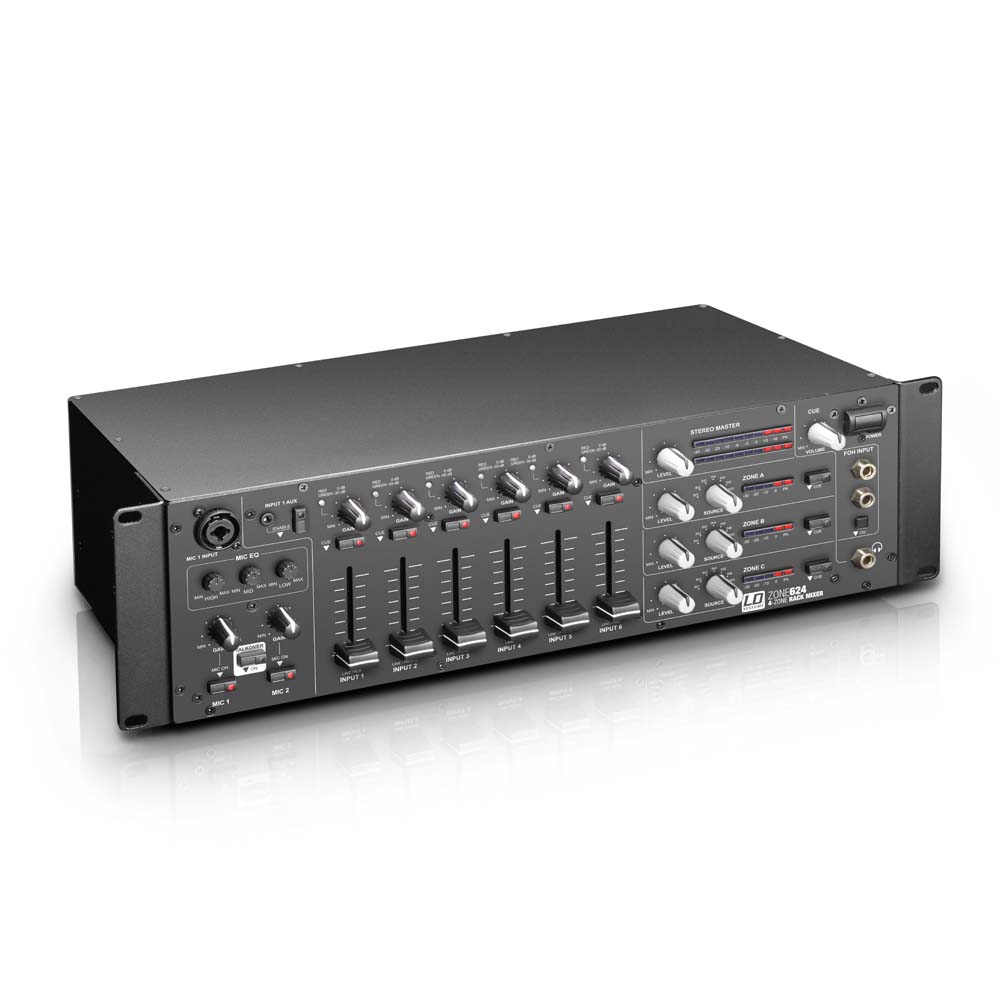

LD Systems Zone 624

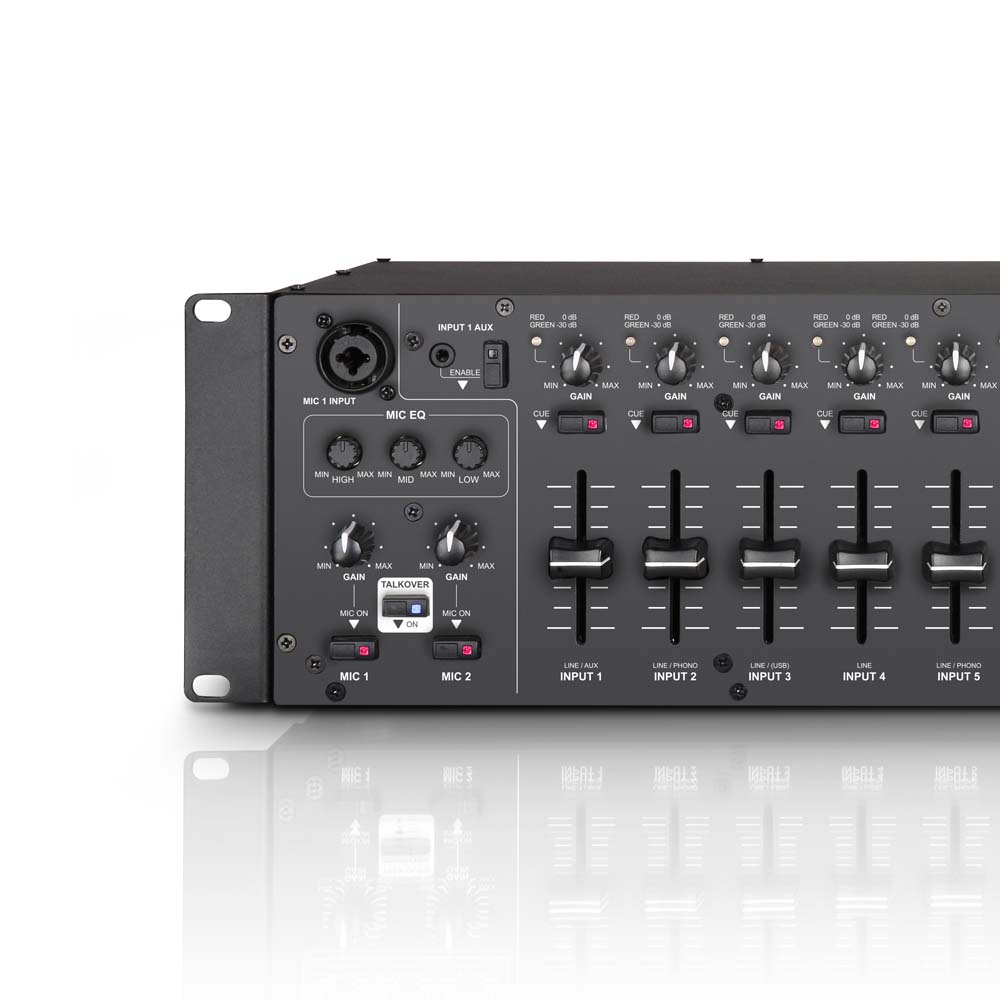

LD Systems Zone 624 - Mixer mit 4 Zonen in einer Bauweise, die 3 Rack-Einheiten (1U) einnimmt. Er verfügt über 6 Line-Eingänge und zwei Mikrofonkanäle, die einer Zonen- oder Masterausgabe zugewiesen werden können. Er besitzt einen Eingang für ein externes Notfallansagesystem mit eigener Lautstärkeregelung und einen Anschluss für einen fernbedienbaren Mute-Schalter. Er ist ideal für die Steuerung von PA-Anlagen in Restaurants, Clubs, Hotels, Fitnesscentern, Präsentationen und für DJs. Die beiden symmetrischen Mikrofonkanäle sind mit Reglern für Gain, Talkover-Lautstärke, 12V Phantomspannung und einem 3-Band-Equalizer ausgestattet.

Die Talkover-Dämpfung kann individuell für alle Ausgabenzonen auf der Rückseite des Geräts eingestellt werden.
Die 6 Stereo-Eingangskanäle sind mit Gain-Reglern, LED-Peak-Anzeigen, 45 mm Fadern, Cue-Tasten und RCA-Anschlüssen sowie einem symmetrischen TRS- und FOH-Anschluss für Kanal 6 ausgestattet. Außerdem gibt es einen wählbaren Aux-Eingang mit einem 3,5 mm Mini-Jack-Anschluss und einen USB-Port, der als Ein-/Ausgang für Aufnahmen verwendet werden kann und den Mixer in ein externes Audio-Interface verwandelt.

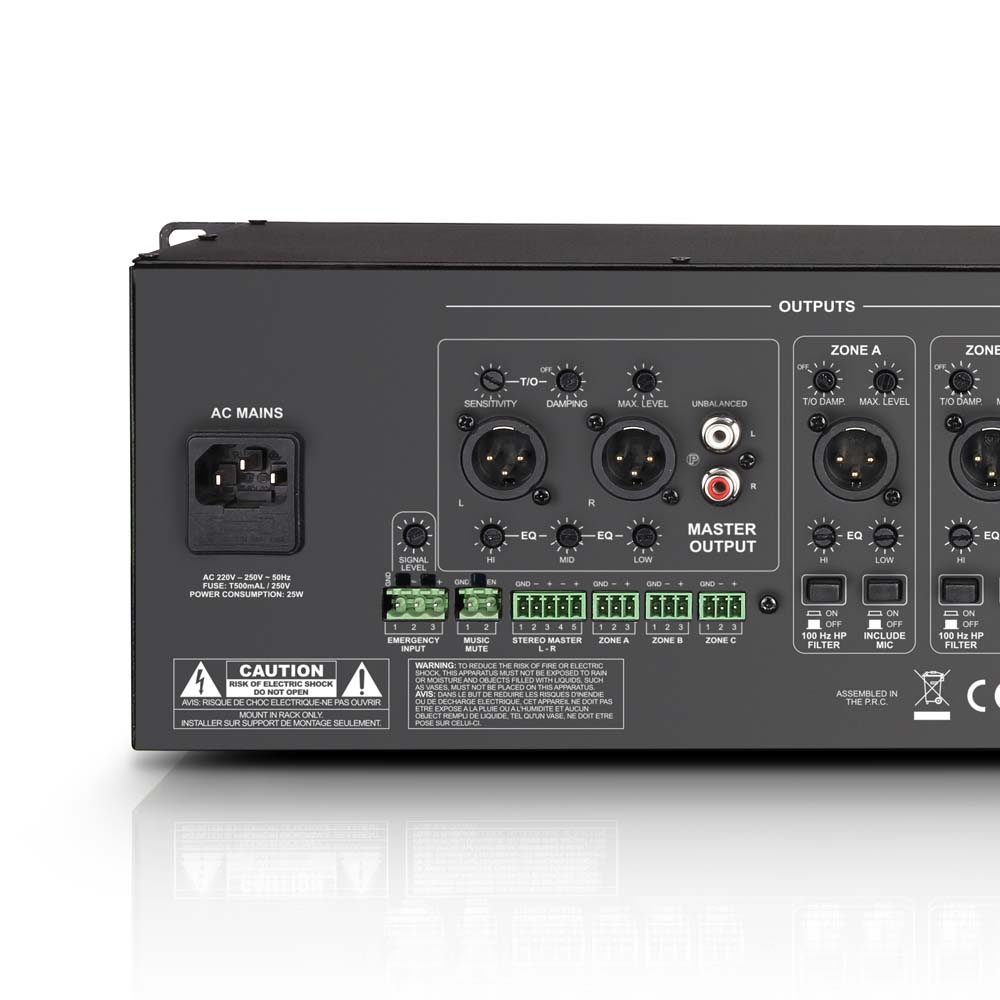

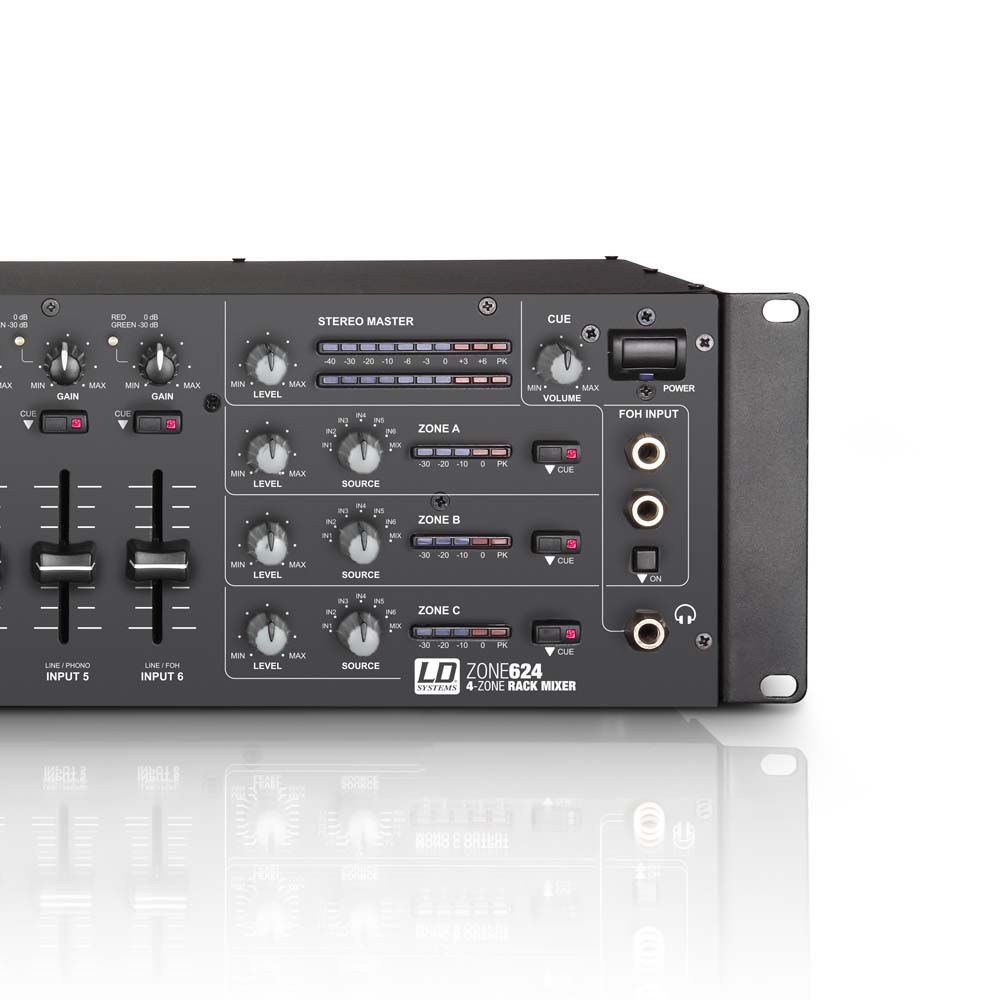

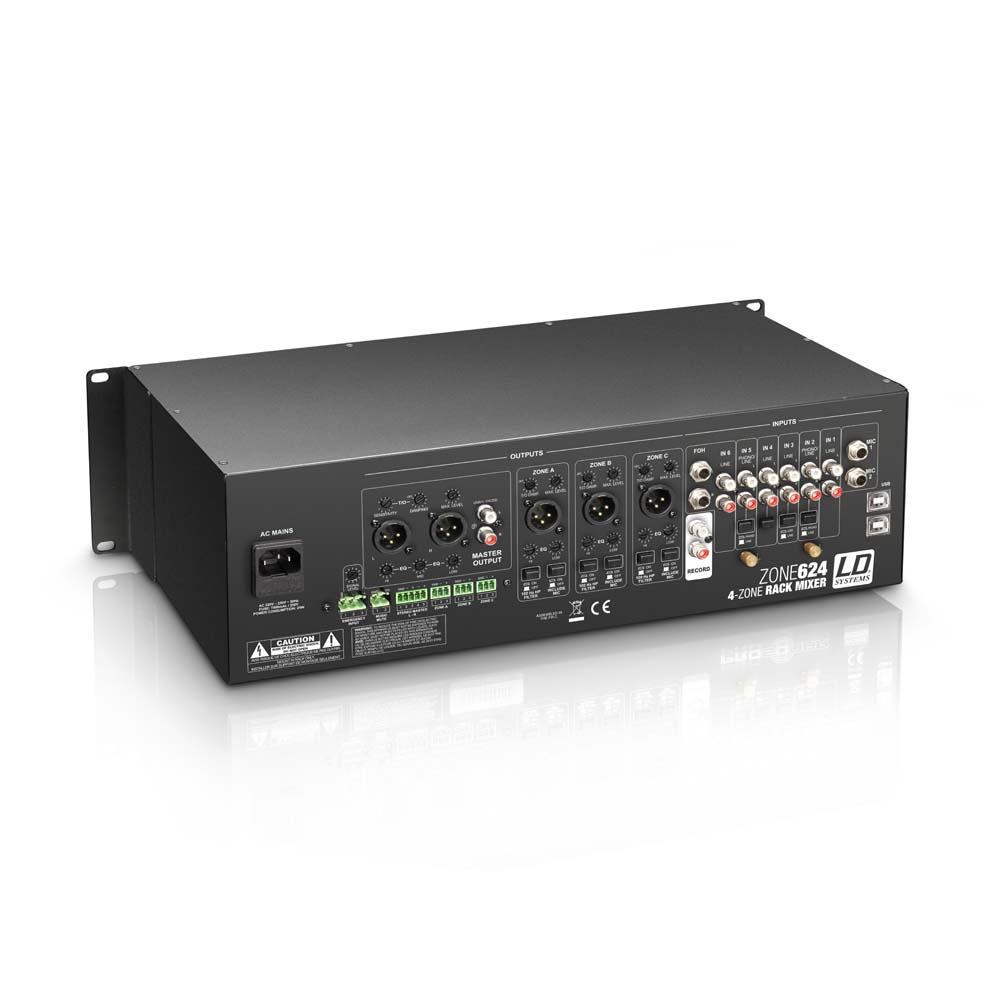

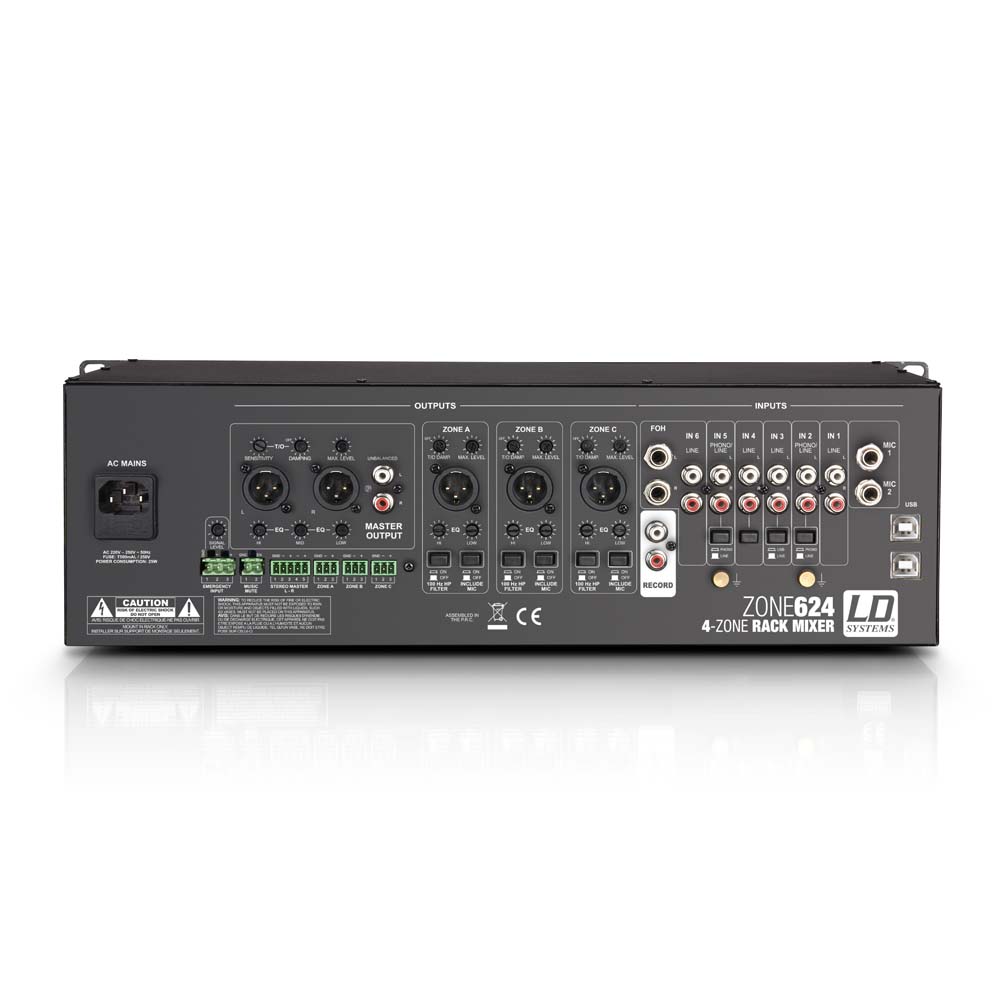

Die Ausgänge des Masterbereichs sind elektronisch symmetrisch und verwenden XLR- und Blockanschlüsse. Der Stereo-Zonenanschluss hat ebenfalls unsymmetrische RCA-Anschlüsse. Der maximale Ausgangspegel kann individuell für jede Zone eingestellt werden. Die 3 Mono-Ausgänge verfügen über einen 2-Band-Equalizer, einen wählbaren Hochpassfilter von 100 Hz und einen MIC-Mute-Schalter mit Pegelanzeige. Der Stereo-Ausgang ist mit einem 3-Band-Equalizer, einem Regler für die Talkover-Empfindlichkeit und zwei LED-Pegelanzeigen ausgestattet. Darüber hinaus bietet er einen Aufnahmeausgang und einen Kopfhörerausgang mit regelbarem PFL.

• Anzahl der Zonen: 4 (Master, Zone A-C)
• Typ: Stereo
• Einbauhöhe: 3U
• Gesamtanzahl der Eingänge: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Frequenzgang: 20 - 40000Hz
• Mikrofonkanäle: 2 (mit 12V Phantomspannung)
• Anschlüsse Mikrofonkanäle: 6.3 mm Stereo-Klinke (2 x symmetrisch), XLR
• Regler Mikrofonkanäle: 1 x EQ Low, 1 x EQ Hi, 2 x Gain, 1 x EQ Mid, 2 x On/Off, 1 x Talkover
• Anzeigeelemente Mikrofonkanäle: On-LED
• Eingangsimpedanz Mikrofonkanäle: 4kOhm
• Eingangsempfindlichkeit Mikrofonkanäle: 4.5mV
• THD Mikrofonkanäle: 0.08%
• Line-Eingänge: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH)

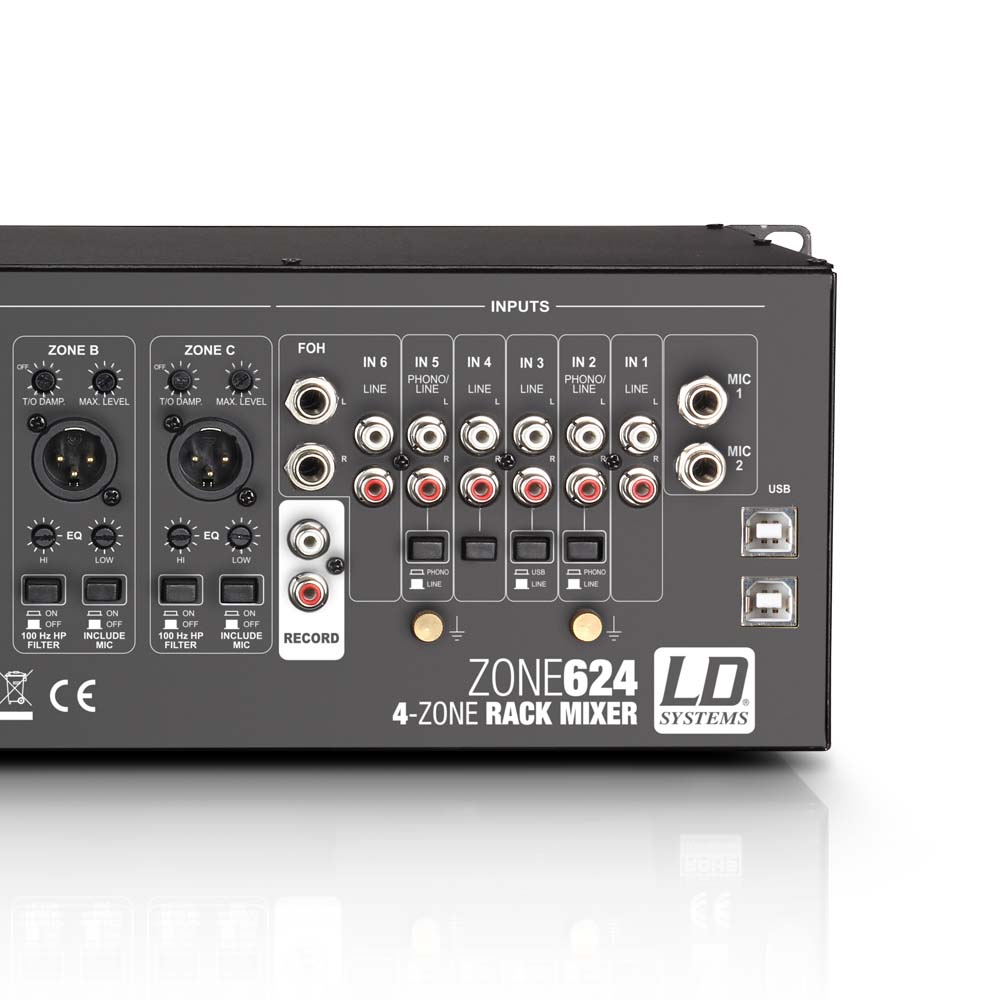

• Anschlüsse Line-Eingänge: Input 6: 4 x RCA + 2 x 6.3 mm Klinke, Input 3: 2 x RCA + USB, Input 1: 2 x RCA + 3.5 mm Stereo-Klinke, Input 2, 4 5: 2 x RCA
• Regler Line-Eingänge: Gain, Level, AUX aktivieren, FOH On, 2x Phono/Line, Cue
• Anzeigeelemente für Line-Eingänge: Signal/0 dB-LED, Cue-LED
• Eingangsimpedanz Line-Eingänge: (Phono) 50kOhm, 6kOhm
• Eingangsempfindlichkeit Line-Eingänge: 2.1V, (Phono) 25mV
• THD Line-Eingänge: (Phono) 0.05%, 0.02%
• Eingangsempfindlichkeit AUX/Line: 3V
• Line-Ausgänge: 5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)
• Anschlüsse Master-Kanal: 2 x XLR (symmetrisch), RCA (x2), Terminalblock
• Regler Master-Kanal: Max. Level, EQ Low, EQ Mid, T/O Sensitivity, Level, EQ Hi, T/O Damping
• Anzeigeelemente Master-Kanal: 2 x 10-Segment-Pegelanzeige
• Ausgangspegel Master-Kanal: (symmetrisch) 24dBu, (unsymmetrisch) 17dBu
• Anschlüsse Zonen-Ausgänge: XLR (symmetrisch), Terminalblock
• Regler Zonen: EQ Hi, Mic aktivieren, 100 Hz Hochpass, Cue, Level, Max. Level, EQ Low, Source, T/O Dämpfung
• Anzeigeelemente Zonen: 5-Segment-Pegelanzeige
• Ausgangspegel Zonen: 24dBu (symmetrisch/unsymmetrisch)
• Anschlüsse Aufnahmeausgang: 2 x RCA
• Kopfhörerausgang: 1
• Anschluss Kopfhörerausgang: 6.3 mm TRS
• Regler Kopfhörerausgang: Cue-Lautstärke
• Ausgangsspannung Kopfhörerausgang: (bei 32 Ohm) 2.5V
• Zusätzliche Eingänge: 2 (Notfall-Eingang, Mute-Ausgang)
• Anschluss zusätzliche Eingänge: Terminalblock
• Regler zusätzliche Eingänge: Lautstärke Notfall-Eingang
• Eingangsempfindlichkeit Notfälle: 5V
• Zusätzliche Regler: Netzschalter
• Zusätzliche Anzeigeelemente: Power-LED
• Versorgungsspannung: 220 - 250 V AC, 50 Hz
• Stromanschluss: IEC-Anschluss
• Leistungsaufnahme: 25W
• Sicherung: T 500 mAL / 250 V
• Abmessungen (H/T/B): 485/132/210 mm
• Gewicht: 4.4kg
• Zubehör (inklusive): Netzkabel, Terminalblocks
