LD Systems Zone 624

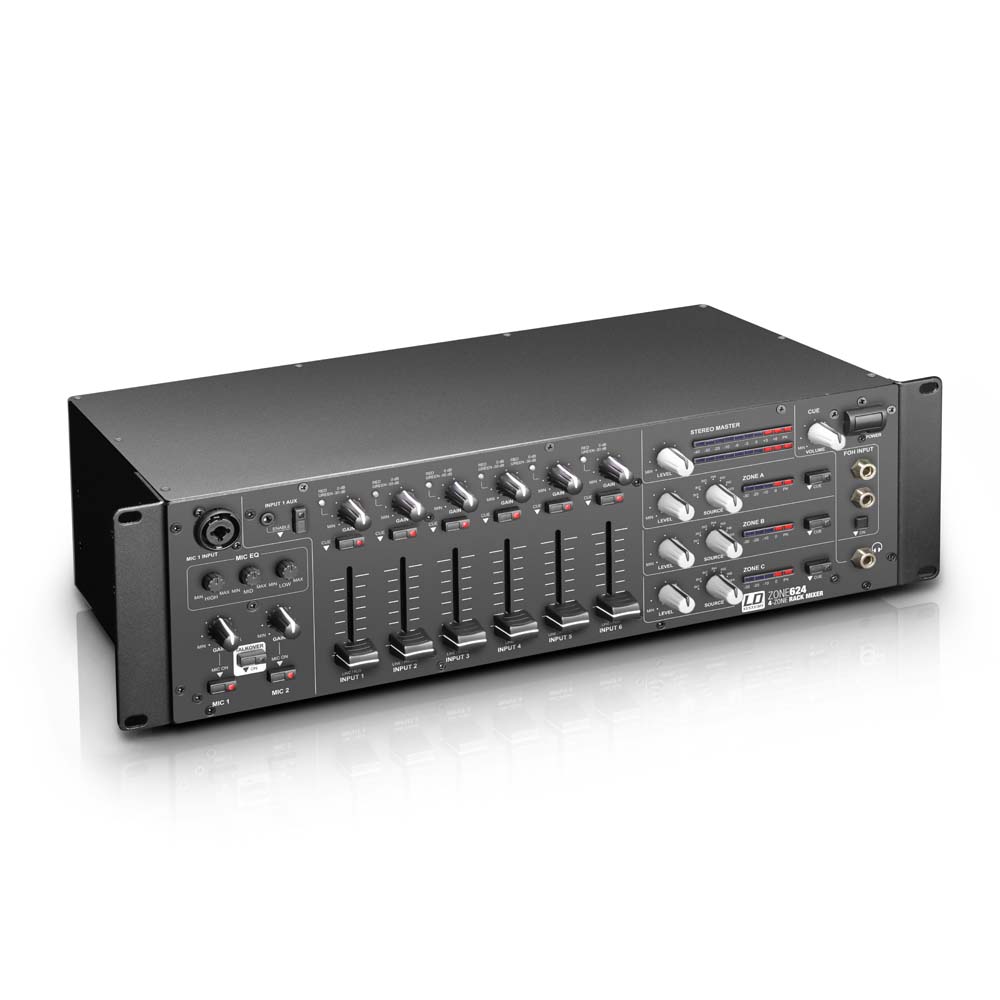

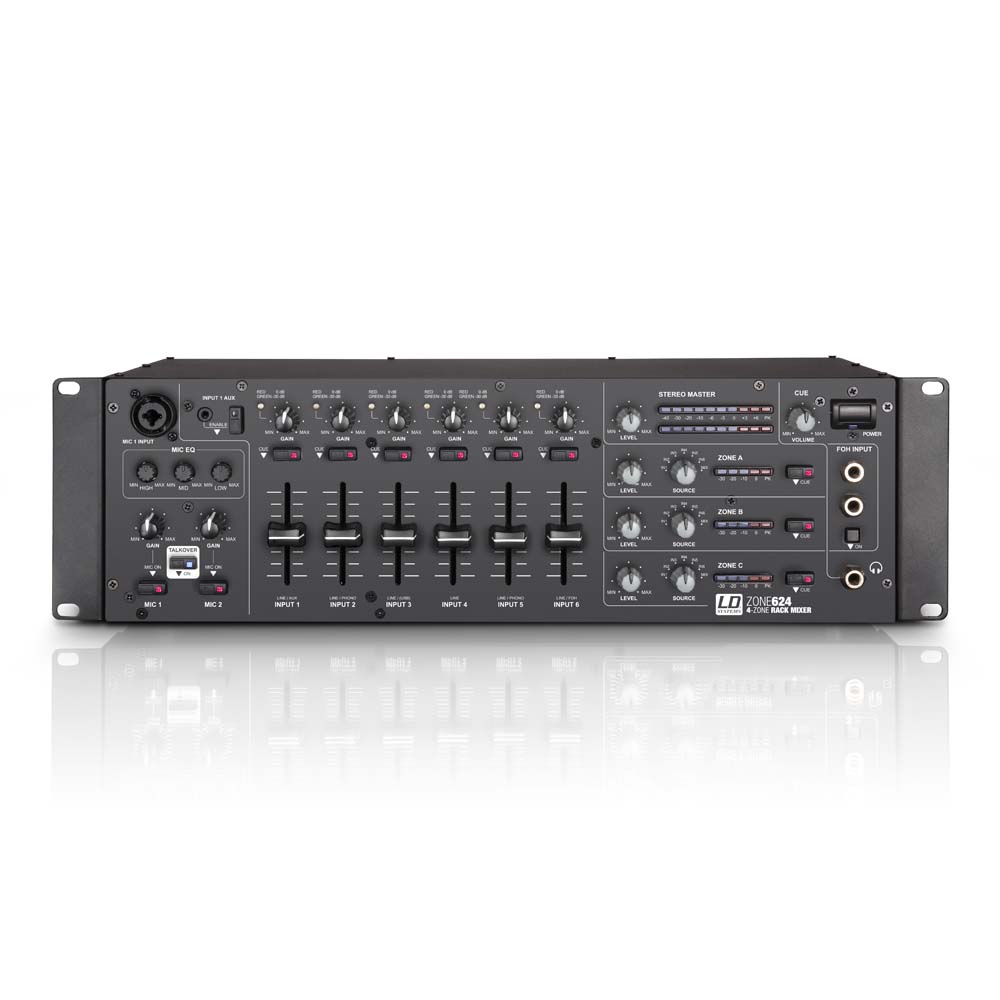

LD Systems Zone 624 - mixér so 4 zónami v konštrukcii, ktorý zaberá 3 rackové jednotky 1U. Má 6 linkových vstupov a dva mikrofónové kanály, ktoré môžu byť priradené k zónovému alebo master výstupu. Obsahuje vstup pre externý systém núdzového oznamovania s vlastným ovládaním hlasitosti a pripojenie pre diaľkovo ovládaný mute switch. Je ideálny na ovládanie PA systémov pre reštaurácie, kluby, hotely, fitness centrá, prezentácie a DJ. Dva vyvážené mikrofónové kanály sú vybavené ovládacími prvkami pre Gain, hlasitosť Talkover, napájanie phantom power 12V a 3-pásmovým EQ.

Atenuácia talkover môže byť nastavená individuálne pre všetky výstupné zóny, zo zadnej strany jednotky.
Šesť stereo vstupných kanálov je vybavených ovládaním gain, LED indikátormi pre vrchol signálu, fadermi 45 mm, cue tlačidlami a konektormi typu RCA, a vyváženým TRS vstupom a FOH pre kanál 6. Má tiež voliteľný aux vstup s mini jack konektorom 3.5 mm a USB port, ktorý môže byť použitý ako vstup/výstup pre nahrávanie a ktorý premieňa mixér na externú audio rozhranie.

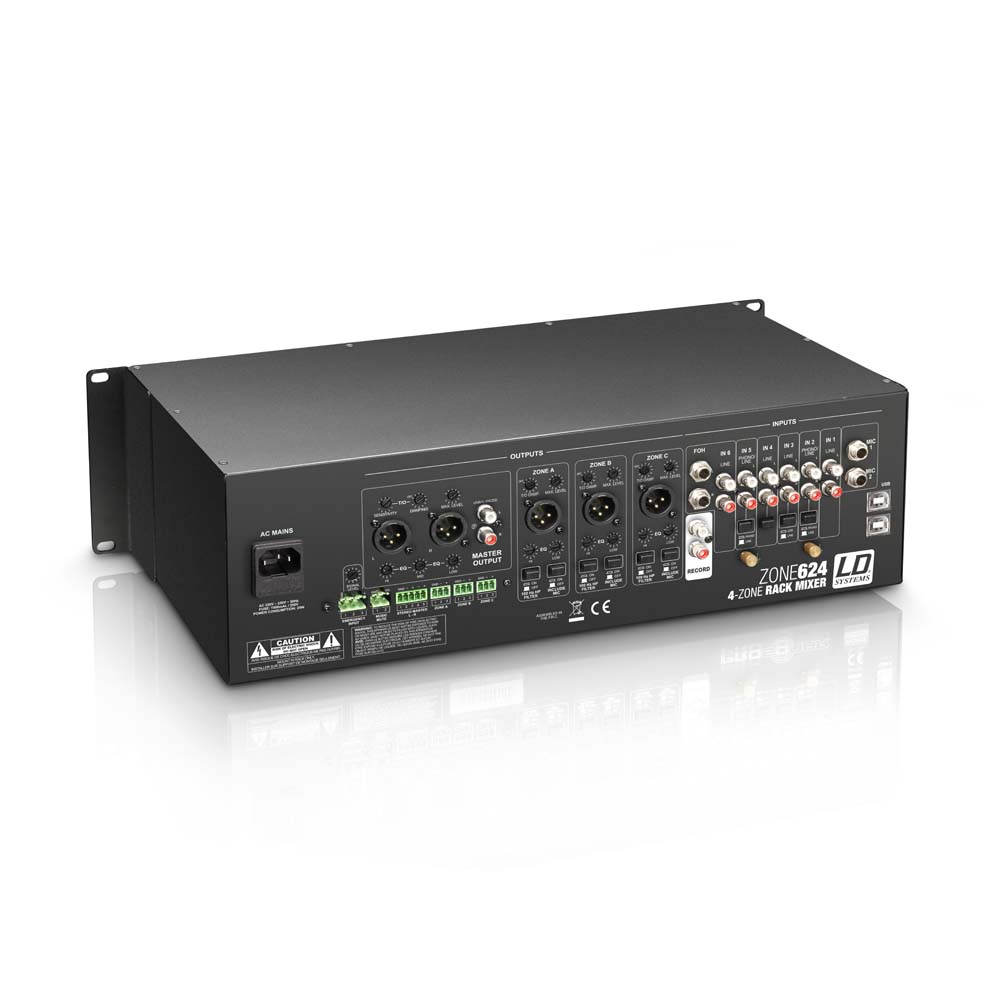

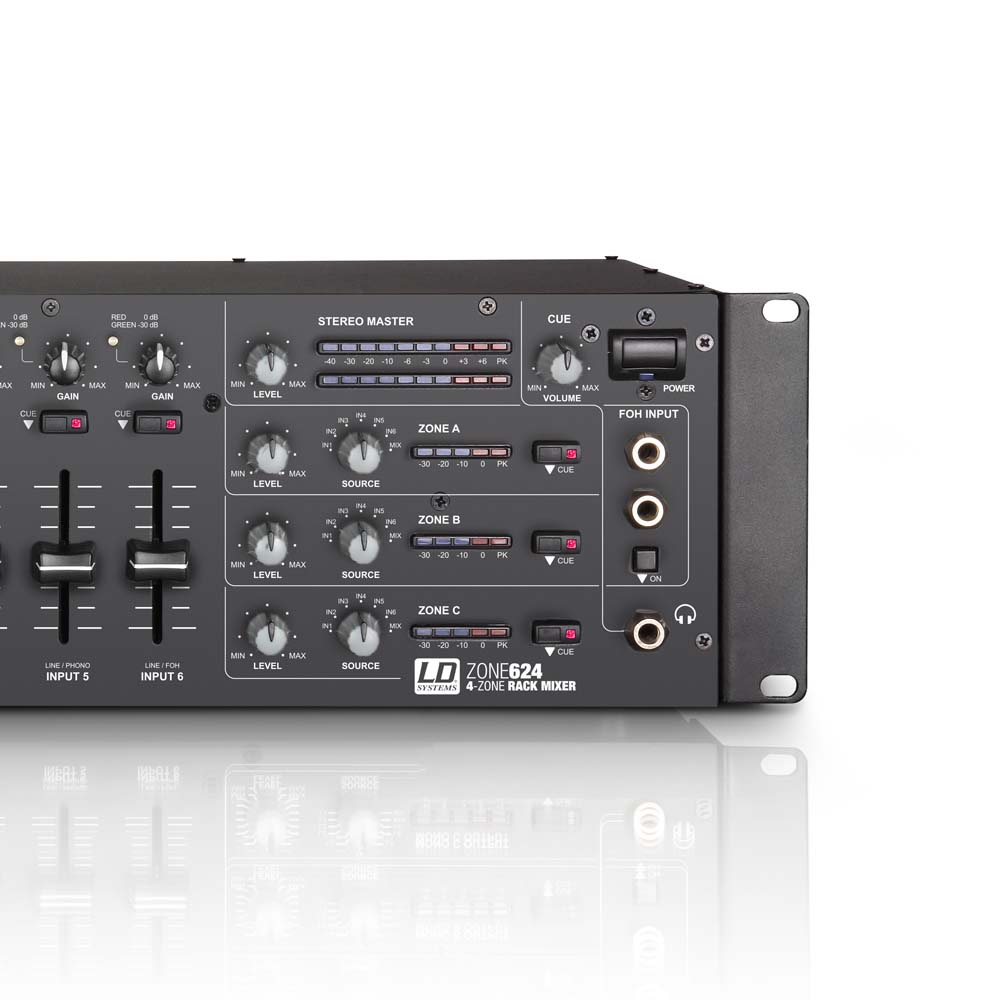

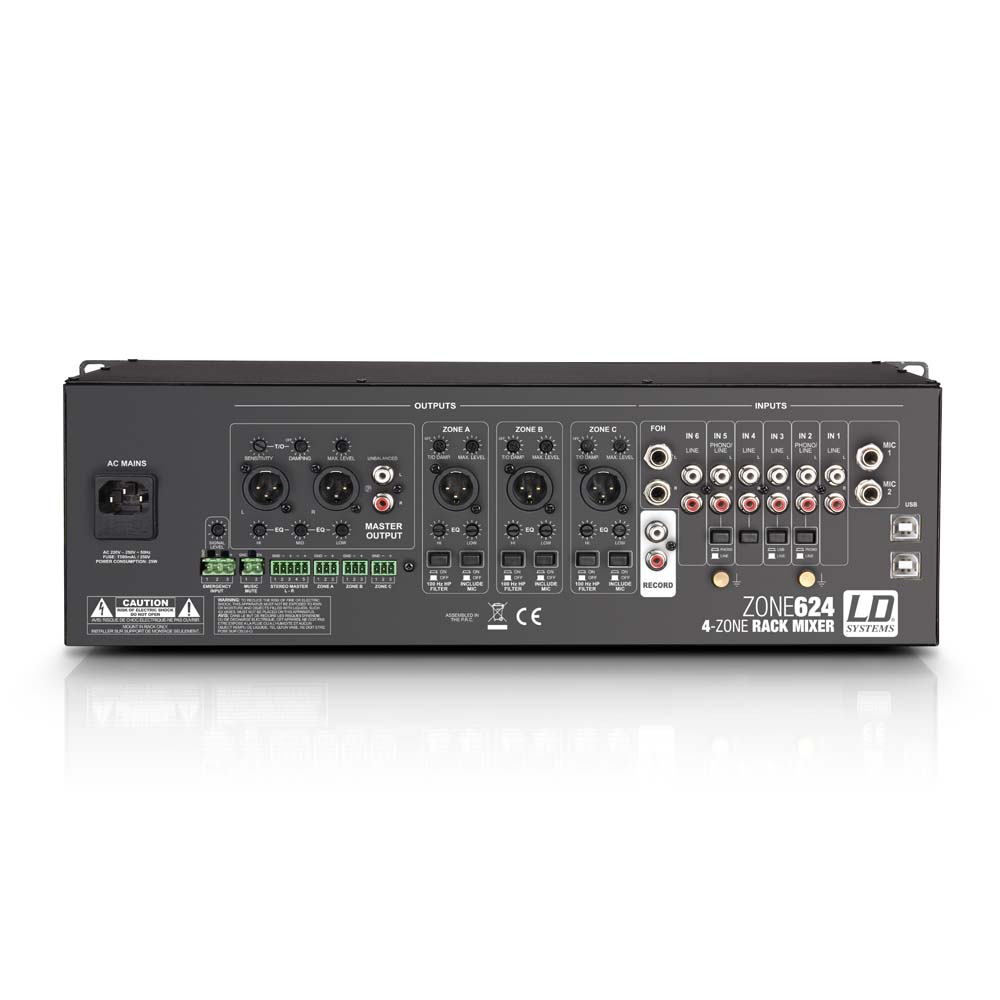

Výstupy master sekcie sú elektronicky vyvážené a používajú konektory typu XLR a block. Stereo zóna má tiež nevyvážené RCA konektory. Maximálna úroveň výstupu môže byť nastavená individuálne pre každú zónu. Tri mono výstupy majú 2-pásmový EQ, voliteľný high-pass filter 100 Hz a MIC mute switch s indikátorom úrovne. Stereo výstup je vybavený 3-pásmovým EQ, ovládaním citlivosti talkover a dvoma LED indikátormi chain level. Navyše ponúka nahrávací výstup a výstup slúchadiel s PFL ovládaním.

• Počet zón: 4 (Master, Zóna A-C)
• Typ: stereo
• Výška inštalácie: 3U
• Celkový počet vstupných kanálov: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Frekvenčná odozva: 20 - 40000Hz
• Mikrofónové kanály: 2 (s napájaním phantom power 12 V)
• Konektory mikrofónových kanálov: 6.3 mm stereo jack (2 x vyvážené), XLR
• Ovládanie mikrofónových kanálov: 1 x EQ Low, 1 x EQ Hi, 2 x gain, 1x EQ Mid, 2x On/Off, 1 x Talkover
• Displej mikrofónových kanálov: On-LED
• Impedancia vstupu mikrofónových kanálov: 4kOhmi
• Citlivosť vstupu mikrofónových kanálov: 4.5mV
• THD mikrofónových kanálov: 0.08%
• Linkové vstupy: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH)

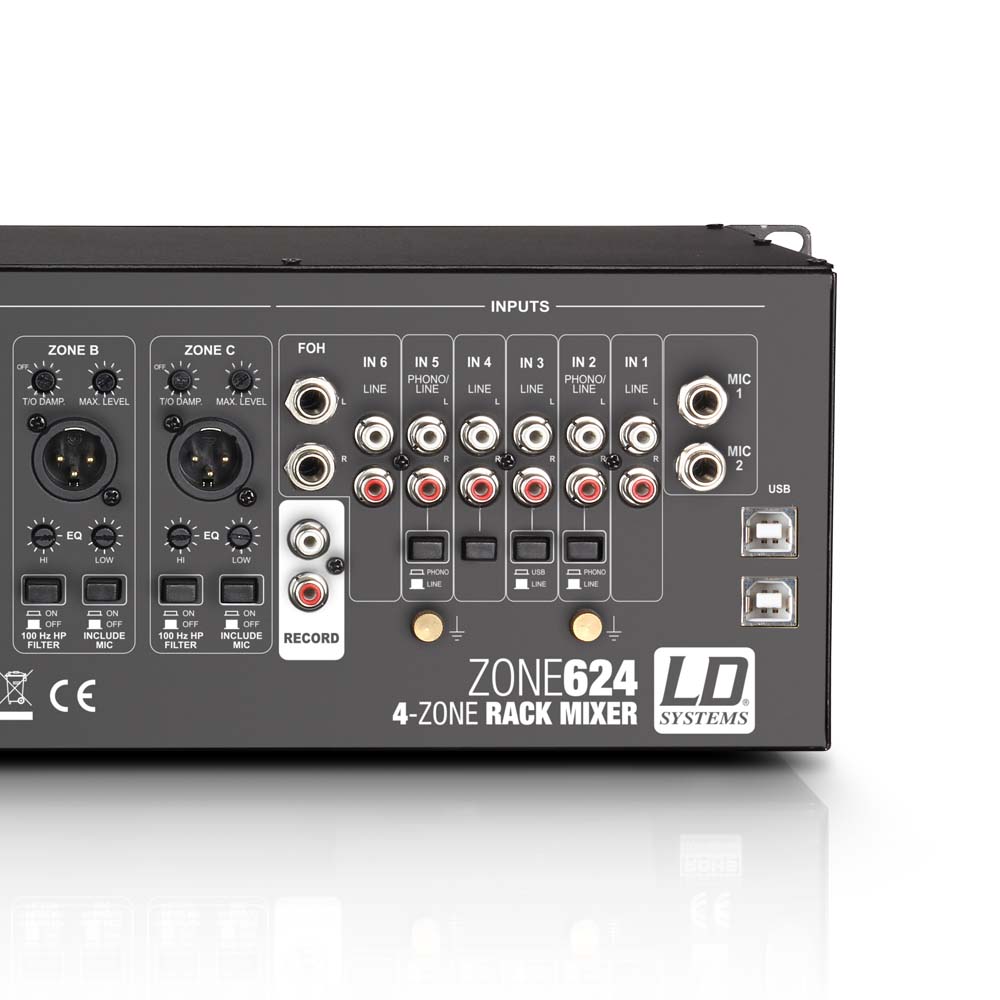

• Konektory linkových vstupov: input 6: 4 x RCA + 2 x 6.3 mm jack, input 3: 2 x RCA + USB, Input 1: 2 x RCA + 3.5 mm stereo jack, input 2, 4 5: 2 x RCA
• Ovládanie linkových vstupov: Gain, level, AUX enable, FOH On, 2x Phono/Line, Cue
• Displej pre linkové vstupy: Signal/0 dB-LED, Cue-LED
• Impedancia vstupu linkových kanálov: (Phono) 50kOhm, 6kOhm
• Citlivosť vstupu linkových kanálov: 2.1V, (Phono) 25mV
• THD linkových kanálov: (Phono) 0.05%, 0.02%
• Citlivosť vstupu AUX/Line: 3V
• Linkové výstupy: 5 (Master - Stereo, 3x Zóna - Mono, Rec - Stereo)

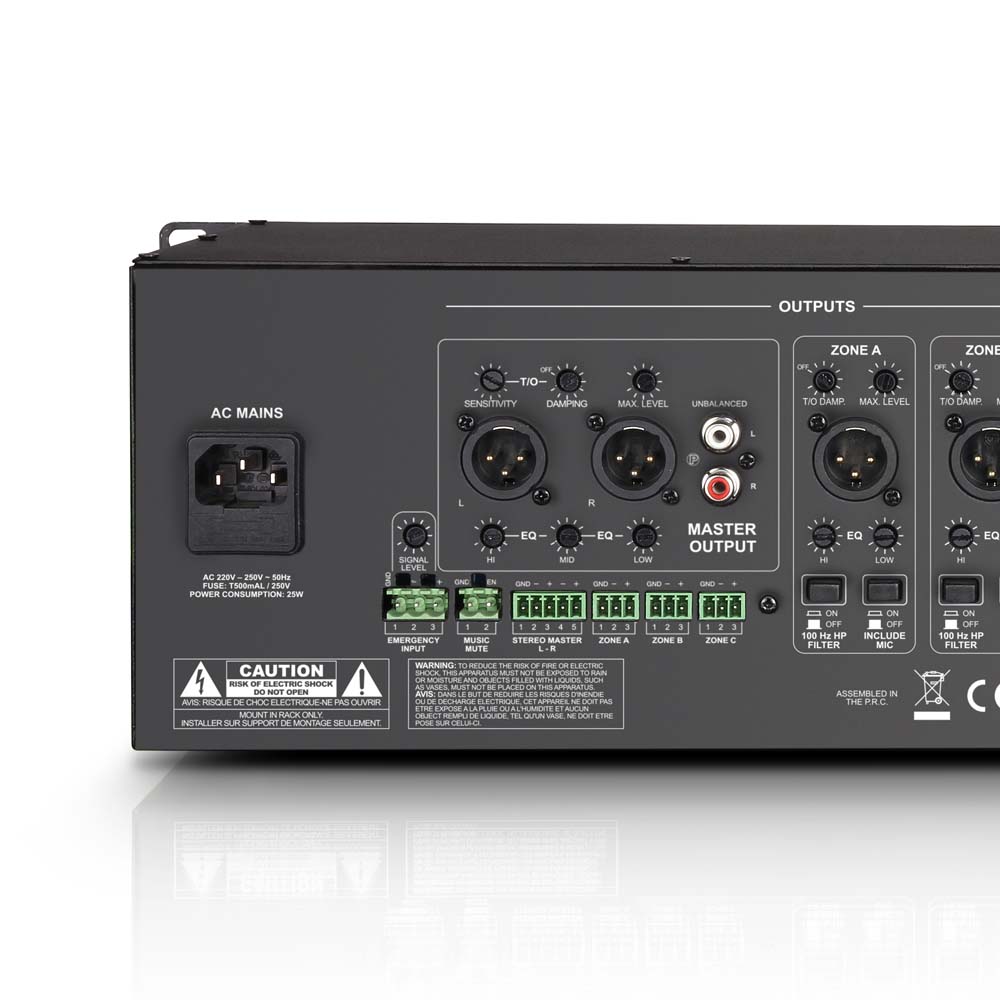

• Konektory výstupu kanála master: 2 x XLR (vyvážené), RCA (x2), terminál block
• Ovládanie kanála master: Max. Level, EQ Low, EQ Mid, T/O Sensitivity, level, EQ Hi, T/O Damping
• Displej kanála master: 2 x 10 segment level meter
• Úrovne výstupu signálu kanála master: (vyvážené) 24dBu, (nevyvážené) 17dBu
• Konektory výstupu zóny: XLR (vyvážené), terminál block
• Ovládanie zóny: EQ Hi, Include Mic, 100 Hz High Pass, Cue, level, Max. Level, EQ Low, Source, T/O Damp
• Displej zóny: 5-Segment Level Meter
• Úrovne signálu výstupu zóny: 24dBu (vyvážené/nevyvážené)
• Konektory výstupu nahrávania: 2 x RCA
• Výstup slúchadiel: 1
• Konektor výstupu slúchadiel: 6.3 mm TRS
• Ovládanie výstupu slúchadiel: Cue Volume
• Napätie výstupu slúchadiel: (pri 32 Ohm) 2.5V
• Dodatočné vstupy: 2 (núdzový vstup, Mute výstup)
• Konektor dodatočných vstupov: terminál block
• Ovládanie dodatočných vstupov: Level Emergency Input
• Citlivosť vstupu pre núdzové situácie: 5V
• Dodatočné ovládania: vypínač napájania
• Dodatočné prvky displeja: Power-LED
• Napätie napájania: 220 - 250 V AC, 50 Hz
• Konektor napájania: IEC konektor
• Spotreba: 25W
• Poistka: T 500 mAL / 250 V
• Rozmery (H/D/W): 485/132/210 mm
• Hmotnosť: 4.4kg
• Príslušenstvo (vrátane): napájací kábel, terminálové bloky
