LD Systems Zone 624

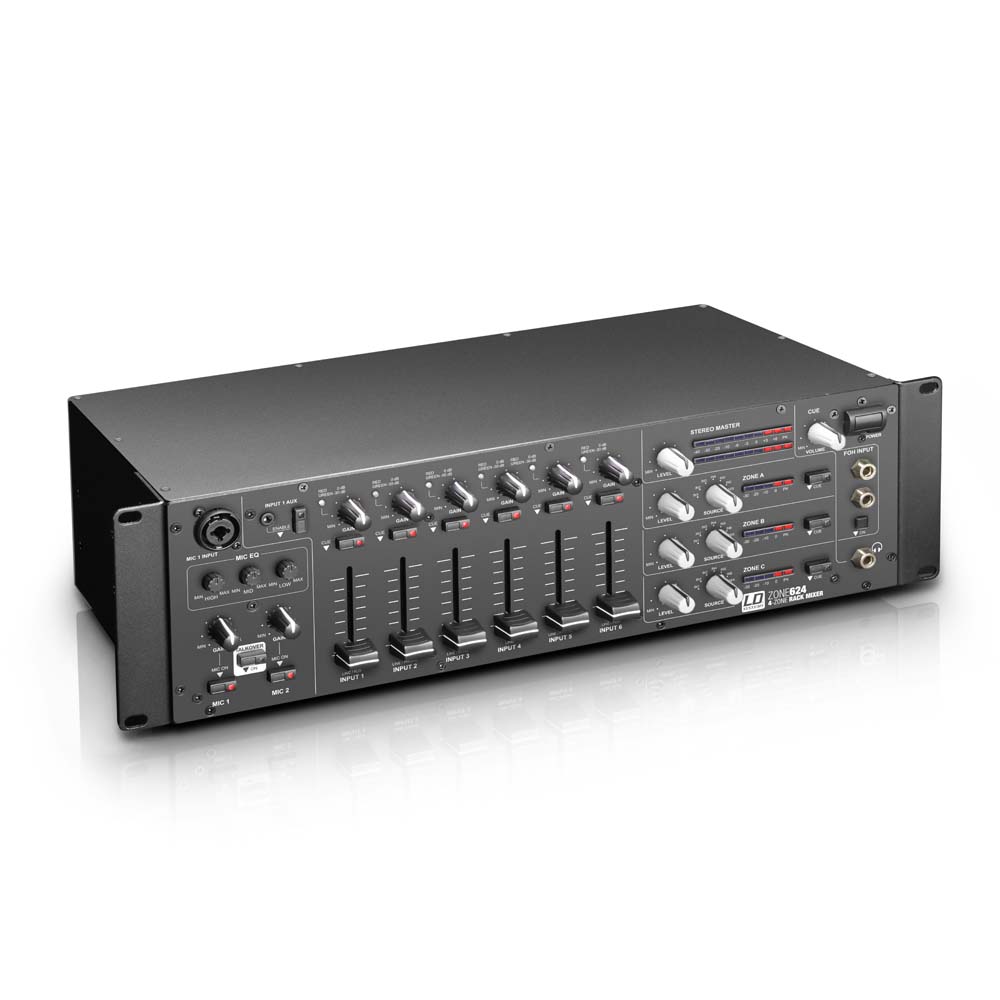

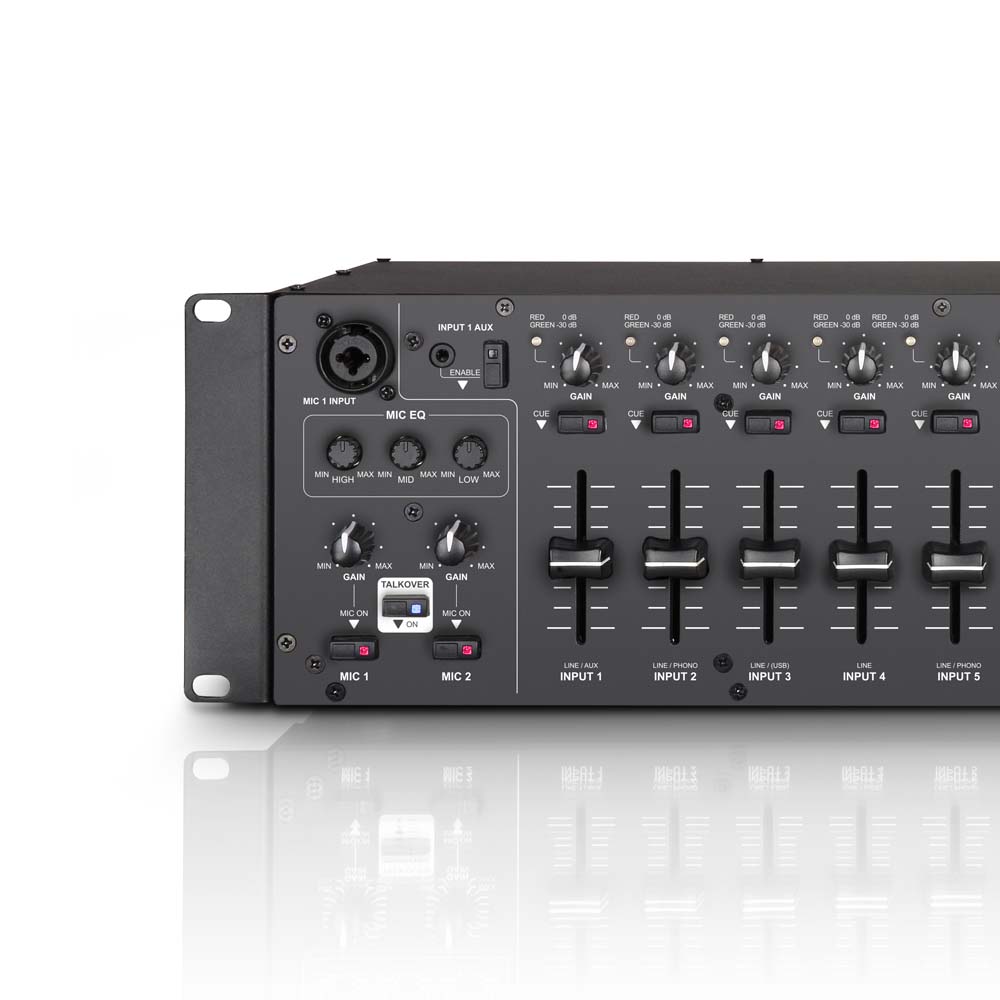

LD Systems Zone 624 - mikser z 4 strefami w konstrukcji zajmującej 3 jednostki rack 1U. Posiada 6 wejść liniowych oraz dwa kanały mikrofonowe, które mogą być przypisane do wyjścia strefowego lub master. Posiada wejście dla zewnętrznego systemu ogłoszeń awaryjnych z własną kontrolą głośności oraz połączenie do zdalnie sterowanego przełącznika wyciszenia. Idealny do kontroli instalacji PA w restauracjach, klubach, hotelach, centrach fitness, prezentacjach i dla DJ-ów. Dwa zbalansowane kanały mikrofonowe są wyposażone w kontrolki Gain, głośności Talkover, zasilanie phantom power 12V oraz EQ na 3 pasma.

Tłumienie talkover można ustawić indywidualnie dla wszystkich stref wyjściowych, z tyłu jednostki.

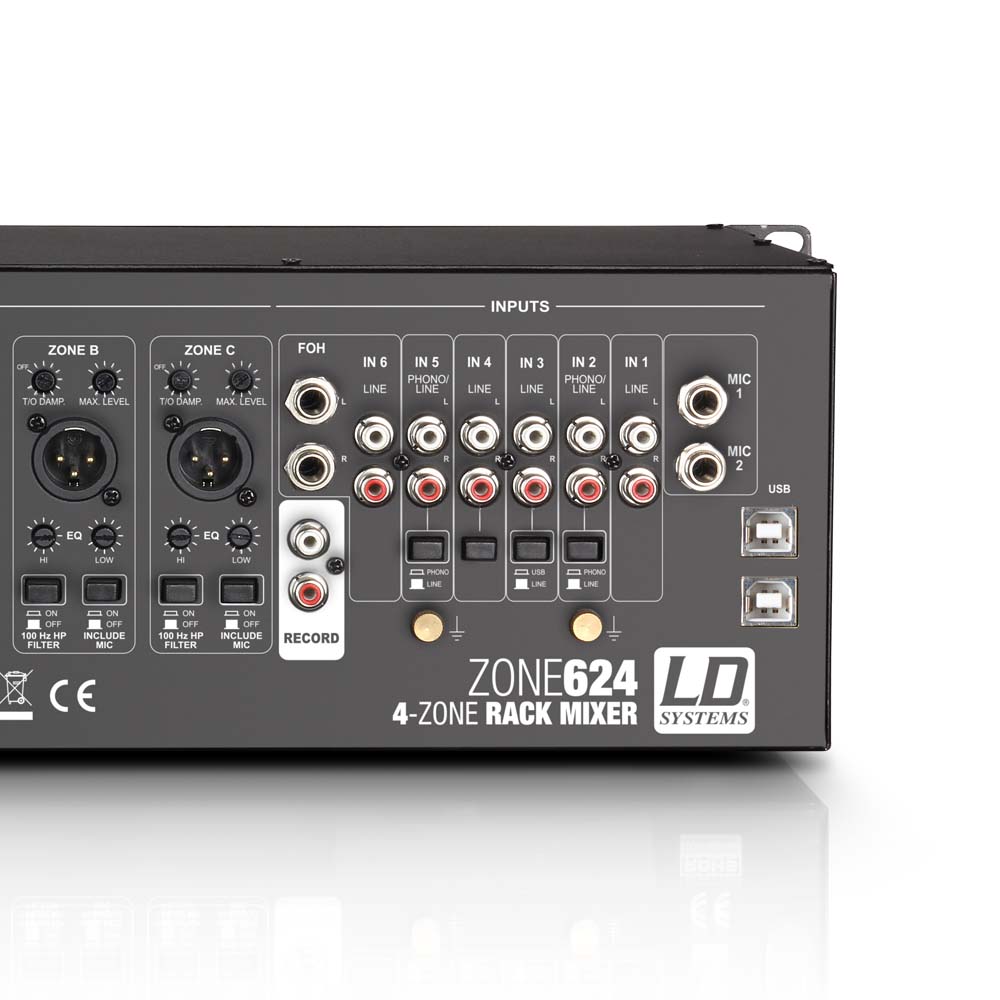

Sześć kanałów wejściowych stereo jest wyposażonych w kontrolę gain, wskaźniki LED dla szczytu sygnału, fadery 45 mm, przyciski cue oraz złącza RCA, a także zbalansowane wejście TRS i FOH dla kanału 6. Posiada również wybieralne wejście pomocnicze z gniazdem mini jack 3.5 mm oraz port USB, który może być używany jako wejście/wyjście do nagrywania, przekształcając mikser w zewnętrzny interfejs audio.

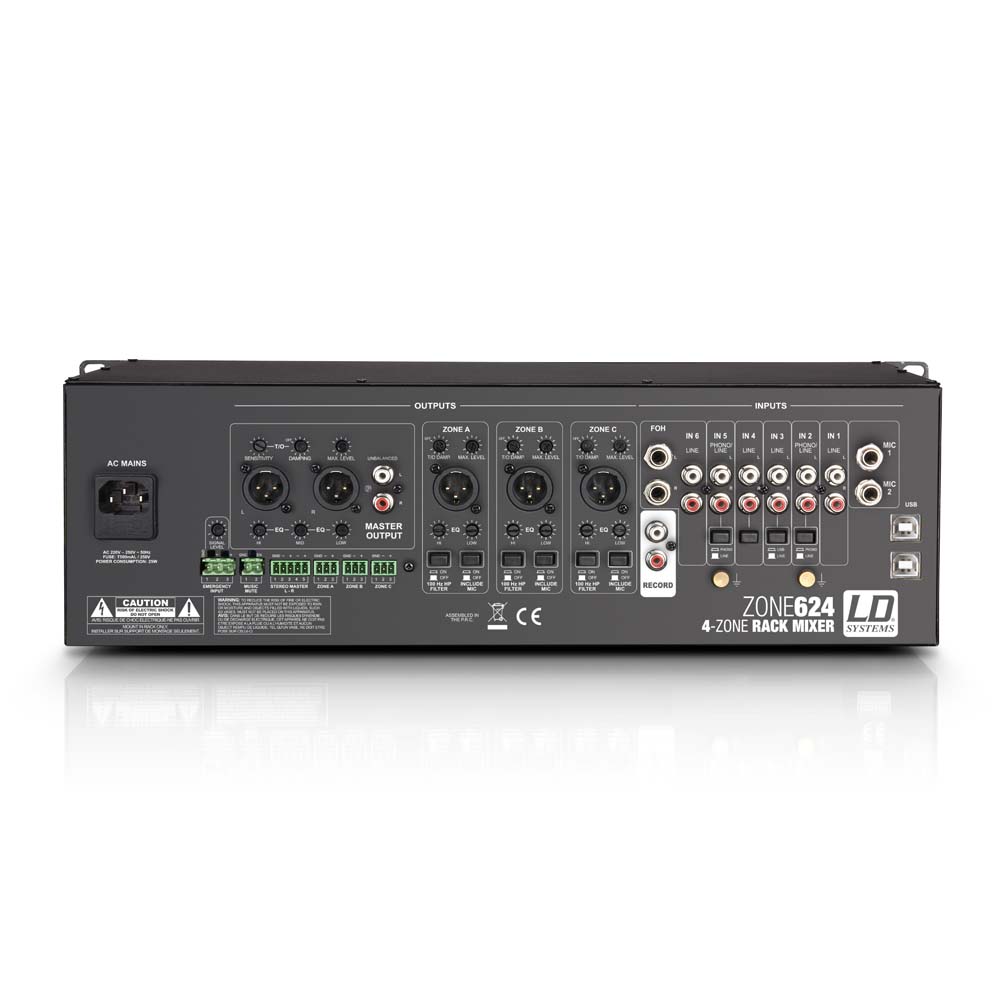

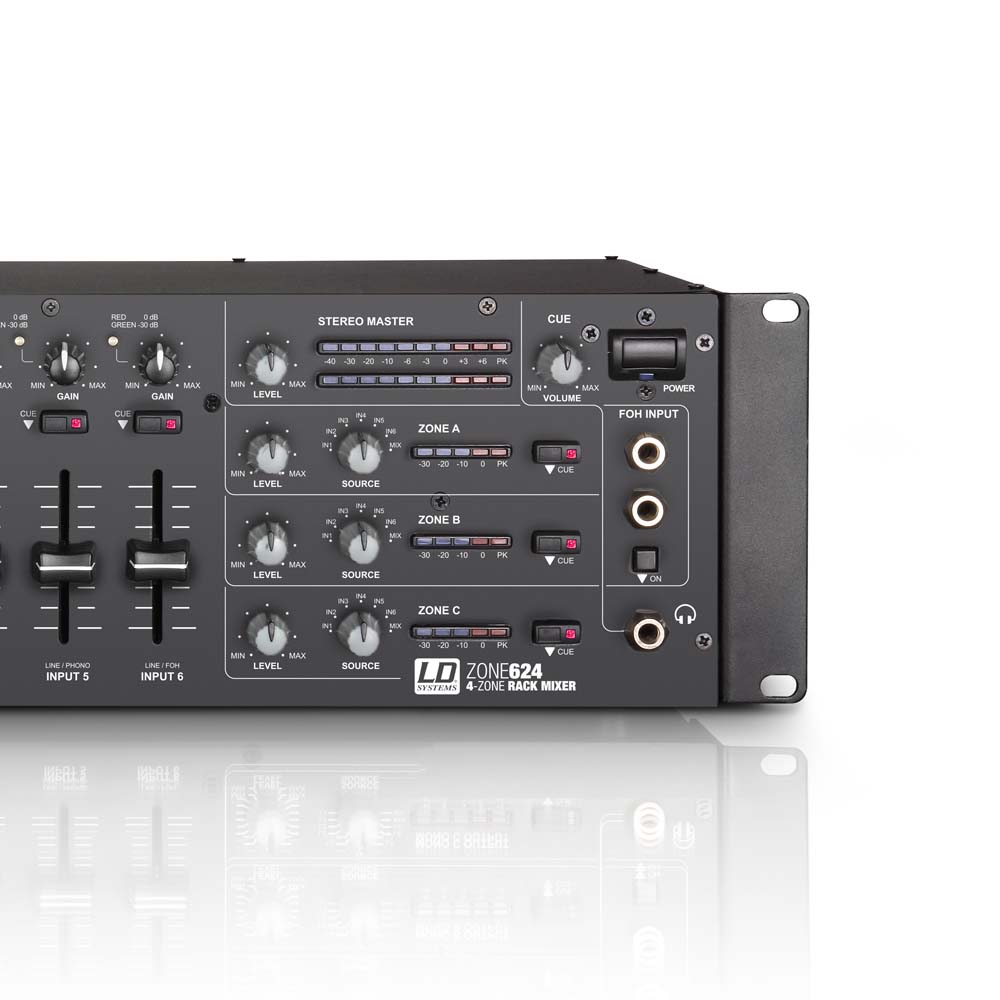

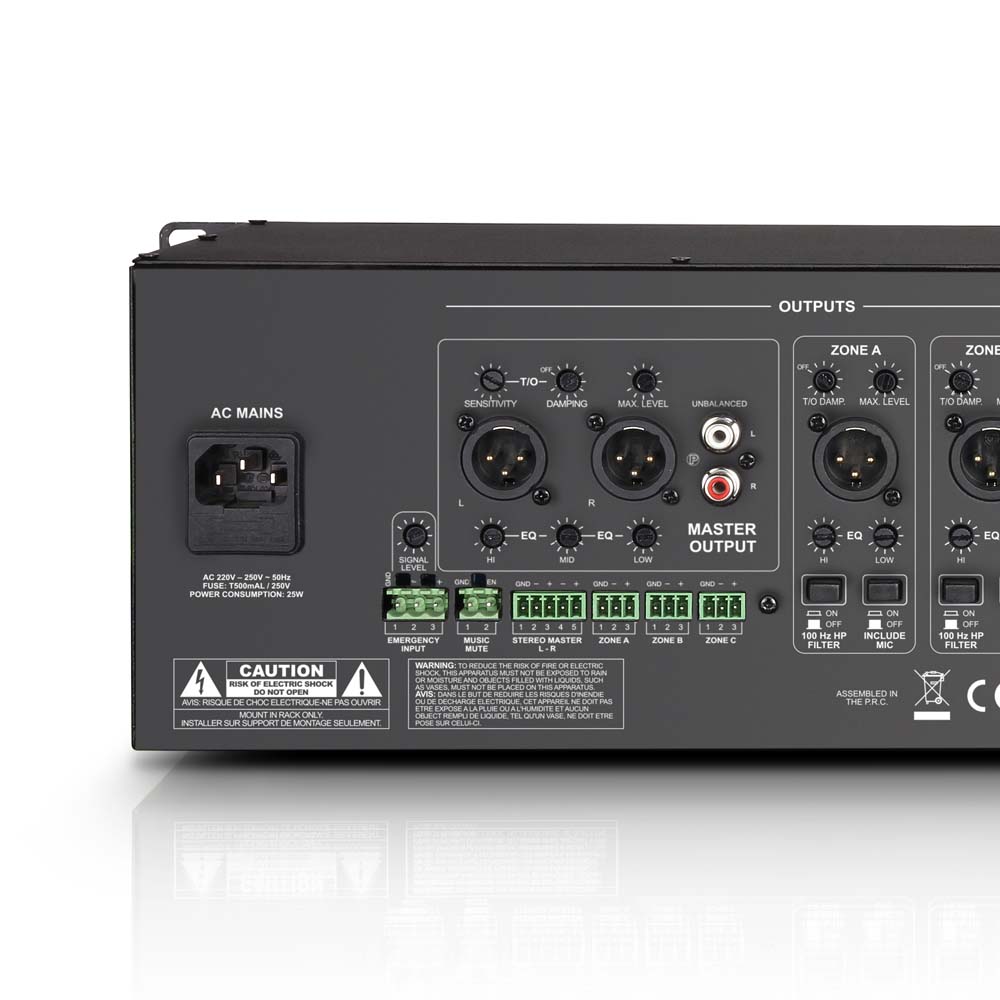

Wyjścia sekcji master są elektronicznie zbalansowane i używają złączy typu XLR i block. Strefa stereo ma również złącza RCA niezbalansowane. Maksymalny poziom wyjścia można ustawić indywidualnie dla każdej strefy. Trzy wyjścia mono mają EQ na 2 pasma, wybieralny filtr górnoprzepustowy 100 Hz oraz przełącznik MIC mute z wskaźnikiem poziomu. Wyjście stereo jest wyposażone w EQ na 3 pasma, kontrolę czułości talkover oraz dwa wskaźniki LED chain level. Ponadto oferuje wyjście do nagrywania oraz wyjście słuchawkowe z kontrolą PFL.

• Liczba stref: 4 (Master, Strefa A-C)
• Typ: stereo
• Wysokość montażu: 3U
• Łączna liczba kanałów wejściowych: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
• Pasmo przenoszenia: 20 - 40000Hz
• Kanały mikrofonowe: 2 (z zasilaniem phantom power 12 V)
• Złącza kanałów mikrofonowych: 6.3 mm stereo jack (2 x zbalansowane), XLR
• Kontrolki kanałów mikrofonowych: 1 x EQ Low, 1 x EQ Hi, 2 x gain, 1x EQ Mid, 2x On/Off, 1 x Talkover
• Elementy wyświetlacza kanałów mikrofonowych: On-LED
• Impedancja wejściowa kanałów mikrofonowych: 4kOhmi
• Wrażliwość wejściowa kanałów mikrofonowych: 4.5mV
• THD kanałów mikrofonowych: 0.08%
• Kanały wejściowe liniowe: 6 (Wejście 1: Aux/Line, Wejście 2 + 5: Line/Phono, Wejście 3: USB/Line 4: Line, Wejście 6: Line/FOH
• Złącza kanałów wejściowych liniowych: wejście 6: 4 x RCA + 2 x 6.3 mm jack, wejście 3: 2 x RCA + USB, Wejście 1: 2 x RCA + 3.5 mm stereo jack, wejście 2, 4 5: 2 x RCA
• Kontrolki kanałów wejściowych liniowych: Gain, level, AUX enable, FOH On, 2x Phono/Line, Cue
• Elementy wyświetlacza dla kanałów wejściowych liniowych: Signal/0 dB-LED, Cue-LED
• Impedancja wejściowa kanałów liniowych: (Phono) 50kOhm, 6kOhm
• Wrażliwość wejściowa kanałów liniowych:2.1V, (Phono) 25mV
• THD kanałów liniowych: (Phono) 0.05%, 0.02%
• Wrażliwość wejściowa AUX/Line: 3V
• Wyjścia liniowe: 5 (Master - Stereo, 3x Strefa - Mono, Rec - Stereo)
• Złącza wyjściowe kanału master: 2 x XLR (zbalansowane), RCA (x2), terminal block
• Kontrolki kanału master: Max. Level, EQ Low, EQ Mid, T/O Sensitivity, level, EQ Hi, T/O Damping
• Elementy wyświetlacza kanału master: 2 x 10 segment level meter
• Poziomy wyjścia sygnału kanału master: (zbalansowane) 24dBu, (niezbalansowane) 17dBu
• Złącza wyjścia strefy: XLR (zbalansowane), terminal block
• Kontrolki strefy: EQ Hi, Include Mic, 100 Hz High Pass, Cue, level, Max. Level, EQ Low, Source, T/O Damp
• Elementy wyświetlacza strefy: 5-Segment Level Meter
• Poziomy sygnału wyjścia strefy: 24dBu (zbalansowane/niezbalansowane)
• Złącza wyjścia nagrywania: 2 x RCA
• Wyjście słuchawkowe: 1
• Złącze wyjścia słuchawkowego: 6.3 mm TRS
• Kontrolki wyjścia słuchawkowego: Cue Volume
• Napięcie wyjścia słuchawkowego: (przy 32 Ohm) 2.5V
• Dodatkowe wejścia: 2 (wejście awaryjne, wyjście Mute)
• Złącze dodatkowych wejść: terminal block
• Kontrola dodatkowych wejść: Level Emergency Input
• Wrażliwość wejściowa awaryjnych: 5V
• Kontrolki dodatkowe: power switch
• Elementy dodatkowe wyświetlacza: Power-LED
• Napięcie zasilania: 220 - 250 V AC, 50 Hz
• Złącze zasilania: złącze IEC
• Zużycie: 25W
• Bezpiecznik: T 500 mAL / 250 V
• Wymiary (H/D/W): 485/132/210 mm
• Waga: 4.4kg
• Akcesoria (w zestawie): kabel zasilający, terminal blocks
