LD Systems Zone 624

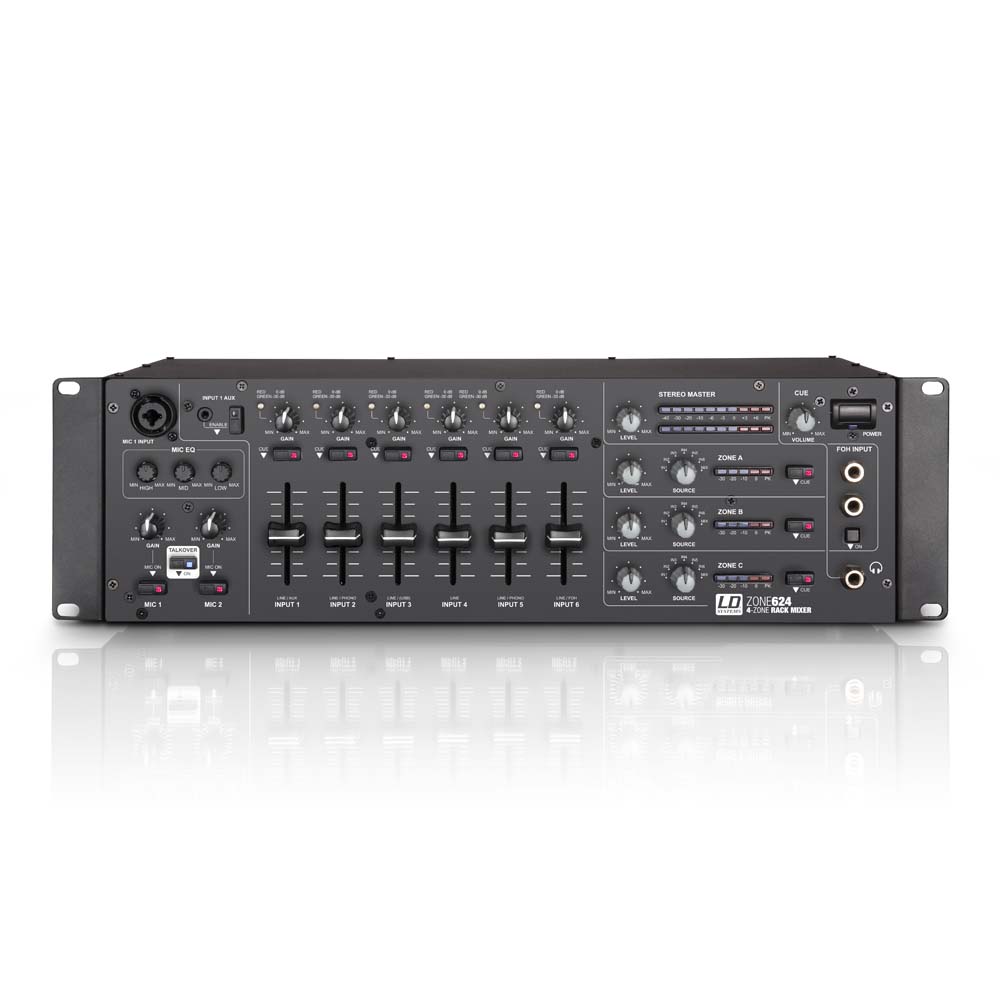

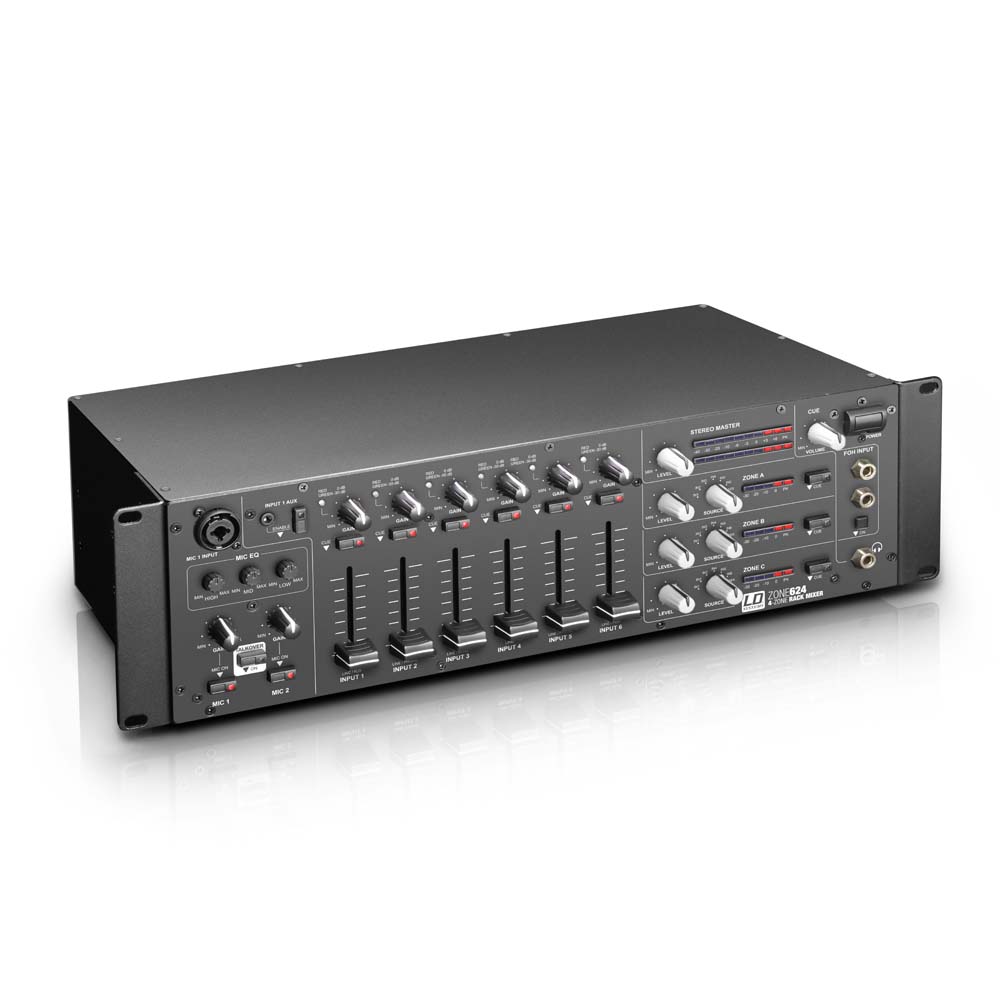

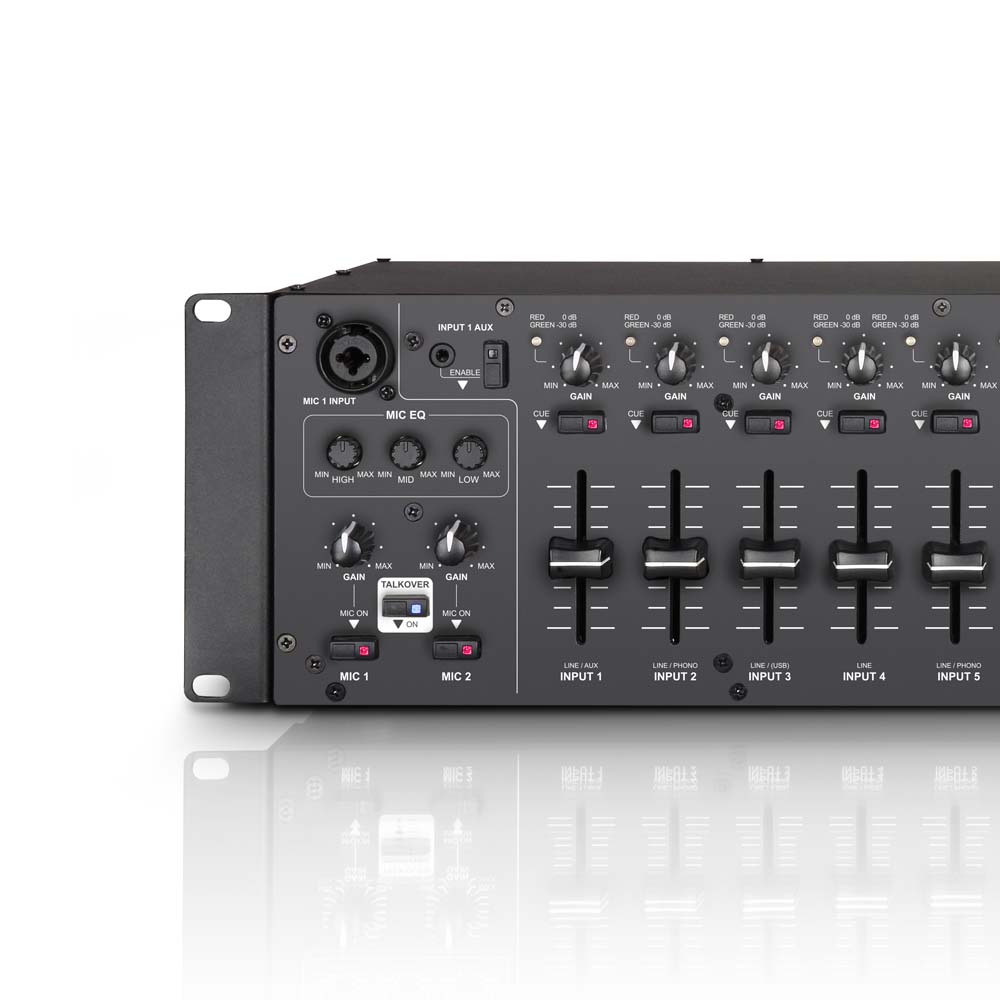

LD Systems Zone 624 - mešalnik s 4 conami v konstrukciji, ki zavzema 3 enote rack 1U. Ima 6 linijskih vhodov in dva mikrofonkanaala, ki ju je mogoče dodeliti izhodu za cono ali master. Ima vhod za zunanji sistem za nujno obveščanje s samostojnim nadzorom glasnosti in povezavo za daljinsko nadzorovan mute stikalo. Idealno je za nadzor PA sistemov v restavracijah, klubih, hotelih, fitnes centrih, predstavitvah in DJ-ih. Dva uravnotežena mikrofonkanaala sta opremljena s kontrolami za Gain, Talkover glasnost, phantom power 12V in 3-band EQ.

Talkover znižanje je mogoče nastaviti posamezno za vse izhodne cone, z zadnje strani enote.

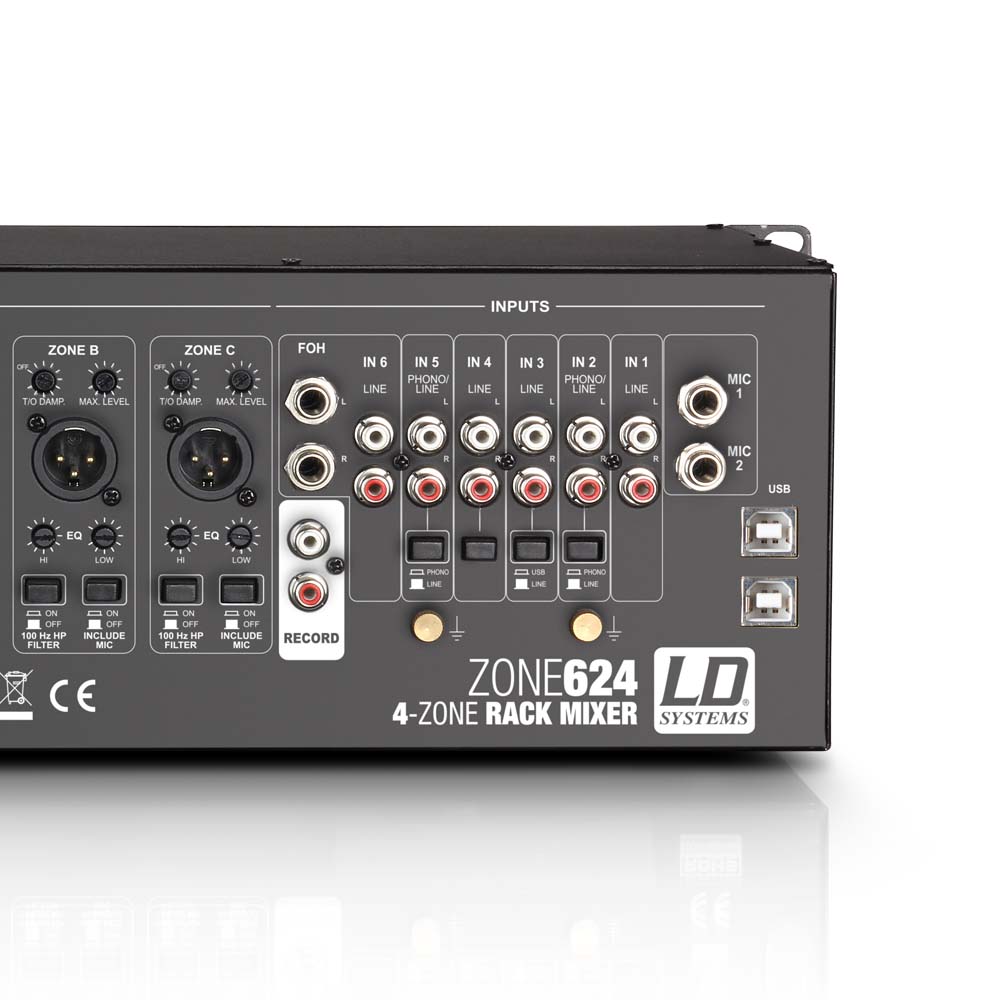

Šest stereo vhodnih kanalov je opremljenih s kontrolo za gain, LED indikatorji za vrh signala, 45 mm faderji, cue gumbi in RCA konektorji, ter uravnoteženim TRS in FOH vhodom za kanal 6. Ima tudi izbirni auxiliarni vhod z mini jack konektorjem 3,5 mm in USB priključek, ki ga je mogoče uporabiti kot vhod/izhod za snemanje, ter pretvori mešalnik v zunanjo avdio vmesnik.

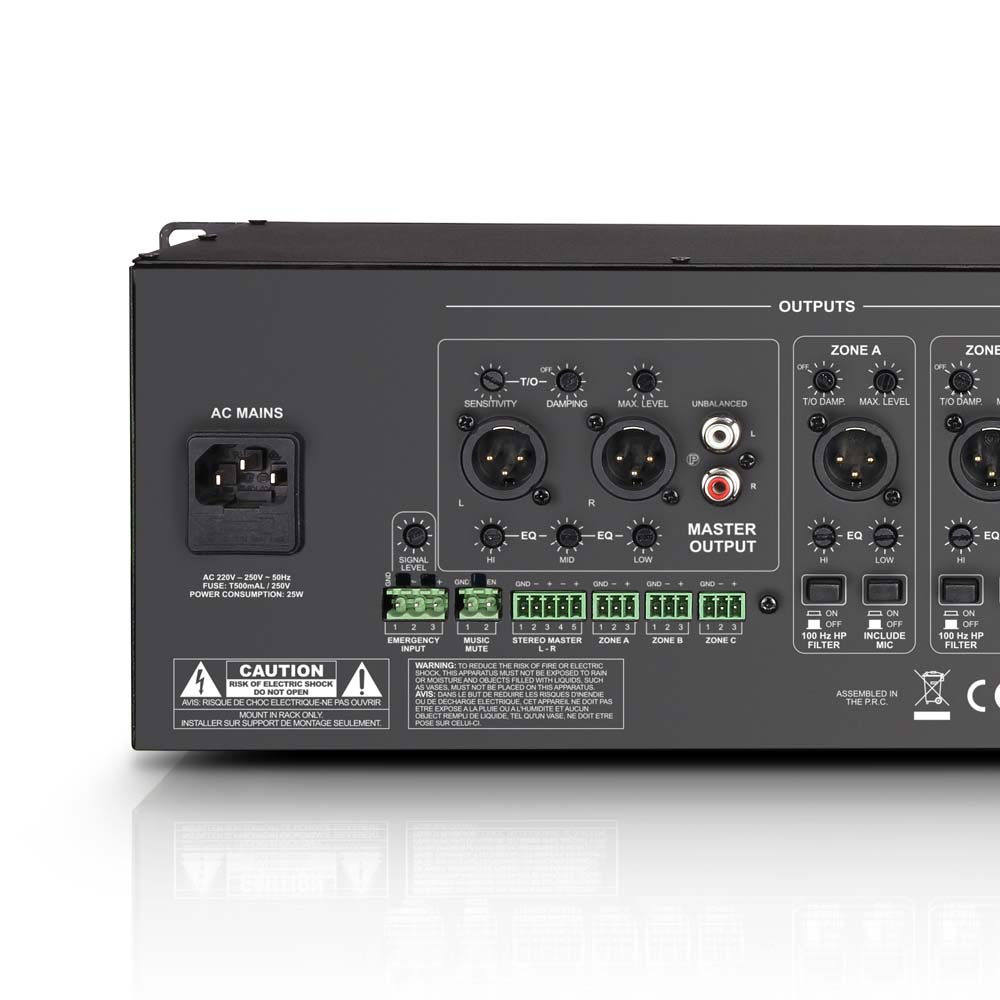

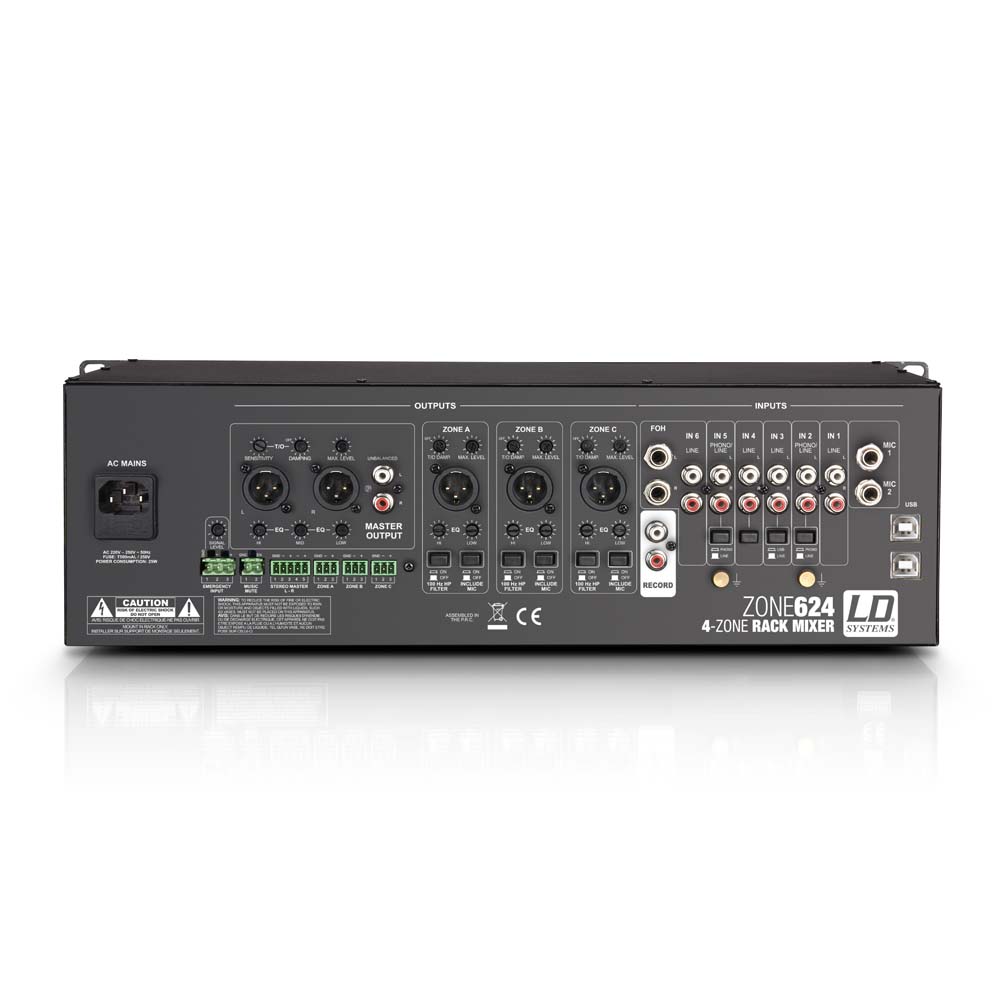

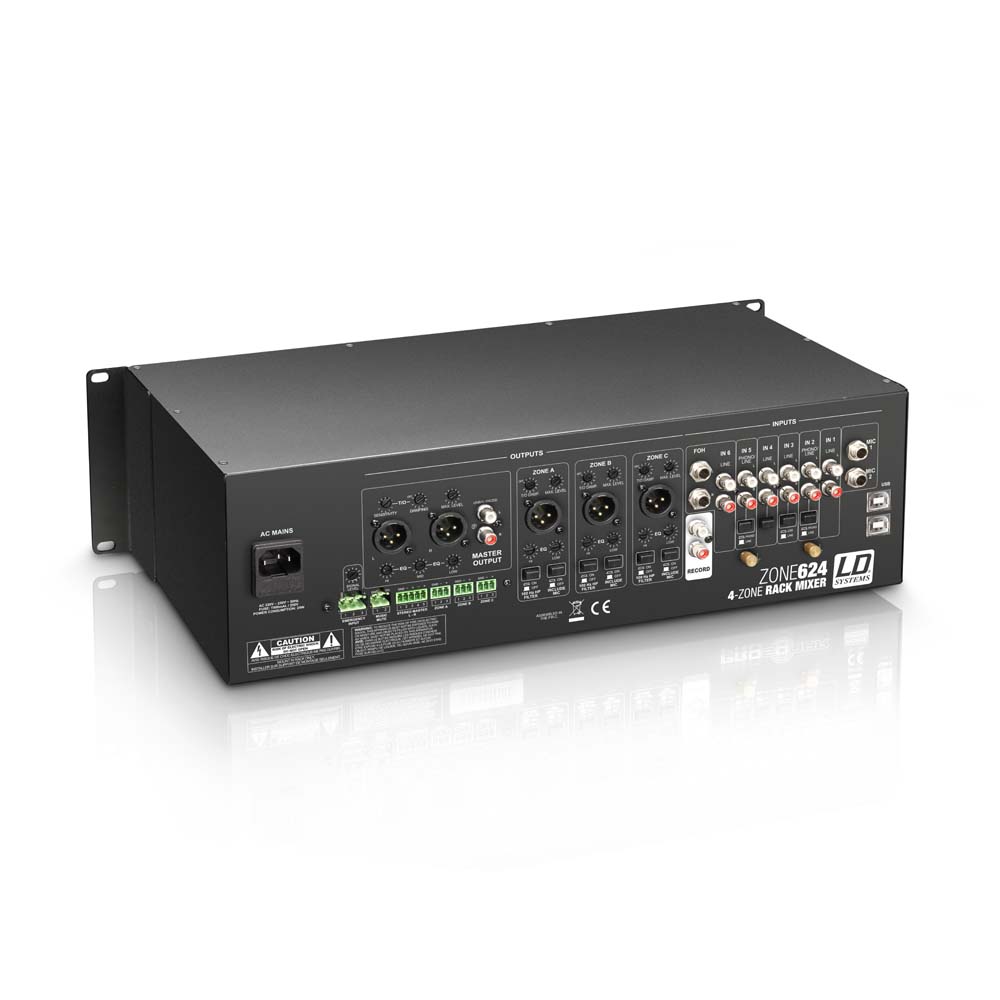

Izhodi master sekcije so elektronsko uravnoteženi in uporabljajo XLR in block konektorje. Stereo cona ima tudi nebalansirane RCA konektorje. Najvišja raven izhoda je lahko nastavljena posamezno za vsako cono. Tri mono izhodi imajo 2-bands EQ, izbirni high-pass filter pri 100 Hz in MIC mute stikalo z indikatorjem ravni. Stereo izhod je opremljen s 3-bands EQ, kontrolo za občutljivost talkover in dvema LED indikatorjema chain level. Poleg tega ponuja snemalni izhod in izhod za slušalke s PFL nadzorom.

• Število con: 4 (Master, Zona A-C)
• Tip: stereo
• Višina namestitve: 3U
• Skupno število vhodnih kanalov: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Frekvenčni odziv: 20 - 40000Hz
• Mikrofonkanaali: 2 (s phantom power 12 V)
• Konektorji mikrofonkanalov: 6.3 mm stereo jack (2 x uravnotežen), XLR
• Kontrole mikrofonkanalov: 1 x EQ Low, 1 x EQ Hi, 2 x gain, 1x EQ Mid, 2x On/Off, 1 x Talkover
• Elementi prikaza mikrofonkanalov: On-LED
• Impedanca vhodov mikrofonkanalov: 4kOhmi
• Občutljivost vhodov mikrofonkanalov: 4.5mV
• THD mikrofonkanalov: 0.08%
• Vhodni kanali linije: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH)
• Konektorji vhodnih kanalov linije: input 6: 4 x RCA + 2 x 6.3 mm jack, input 3: 2 x RCA + USB, Input 1: 2 x RCA + 3.5 mm stereo jack, input 2, 4 5: 2 x RCA
• Kontrole vhodnih kanalov linije: Gain, level, AUX enable, FOH On, 2x Phono/Line, Cue
• Elementi prikaza vhodnih kanalov linije: Signal/0 dB-LED, Cue-LED
• Impedanca vhodov linije: (Phono) 50kOhm, 6kOhm
• Občutljivost vhodov linije: 2.1V, (Phono) 25mV
• THD vhodnih kanalov linije: (Phono) 0.05%, 0.02%
• Občutljivost vhodov AUX/Line: 3V
• Izvodi linije: 5 (Master - Stereo, 3x Zona - Mono, Rec - Stereo)
• Konektorji izhodnega kanala master: 2 x XLR (uravnotežen), RCA (x2), terminal block
• Kontrole kanala master: Max. Level, EQ Low, EQ Mid, T/O Sensitivity, level, EQ Hi, T/O Damping
• Elementi prikaza kanala master: 2 x 10 segmentni merilnik ravni
• Nivele izhodnega signala kanala master: (uravnotežen) 24dBu, (neuravnotežen) 17dBu
• Konektorji izhodne cone: XLR (uravnotežen), terminal block
• Kontrole cone: EQ Hi, Include Mic, 100 Hz High Pass, Cue, level, Max. Level, EQ Low, Source, T/O Damp
• Elementi prikaza cone: 5-segmentni merilnik ravni
• Nivele signala izhodne cone: 24dBu (uravnotežen/neuravnotežen)
• Konektorji izhodnega snemanja: 2 x RCA
• Izvodi za slušalke: 1
• Konektor izhoda za slušalke: 6.3 mm TRS
• Kontrole izhoda za slušalke: Cue Volume
• Napetost izhoda za slušalke: (pri 32 Ohm) 2.5V
• Dodatni vhodi: 2 (vhod za nujne primere, izhod Mute)
• Konektor dodatnih vhodov: terminal block
• Nadzor dodatnih vhodov: Level Emergency Input
• Občutljivost vhodov za nujne primere: 5V
• Dodatne kontrole: napajalni stikalo
• Elementi dodatnega prikaza: Power-LED
• Napetost napajanja: 220 - 250 V AC, 50 Hz
• Konektor napajanja: IEC konektor
• Poraba: 25W
• Varnost: T 500 mAL / 250 V
• Dimenzije (H/D/W): 485/132/210 mm
• Teža: 4.4kg
• Dodatki (vključeni): napajalni kabel, terminal blocks
