LD Systems Zone 423

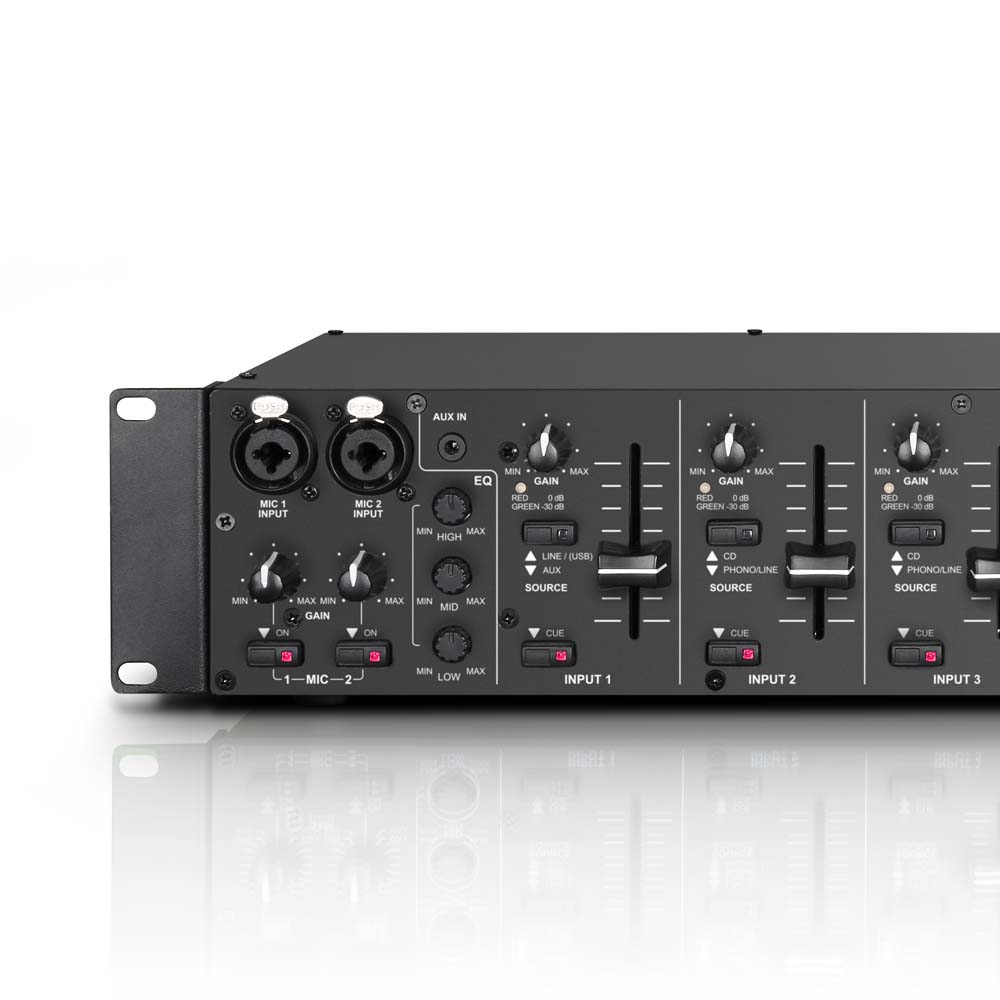

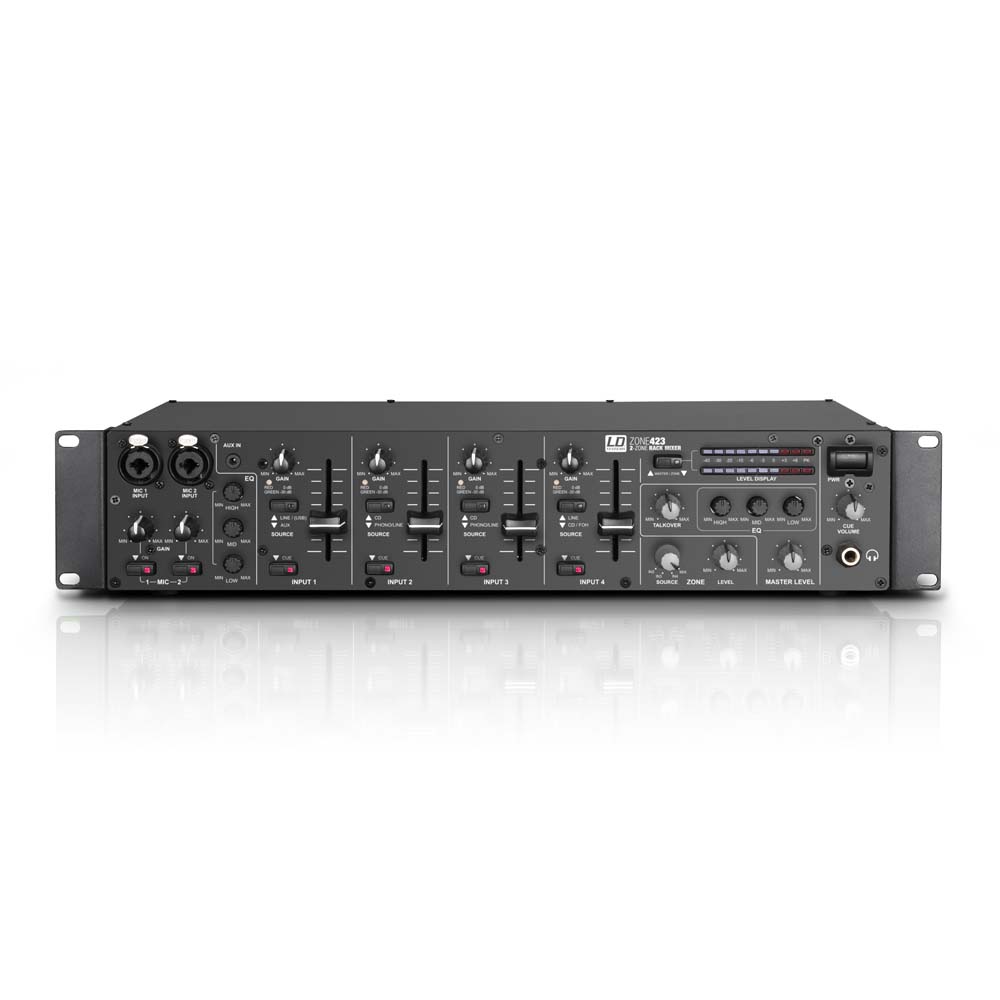

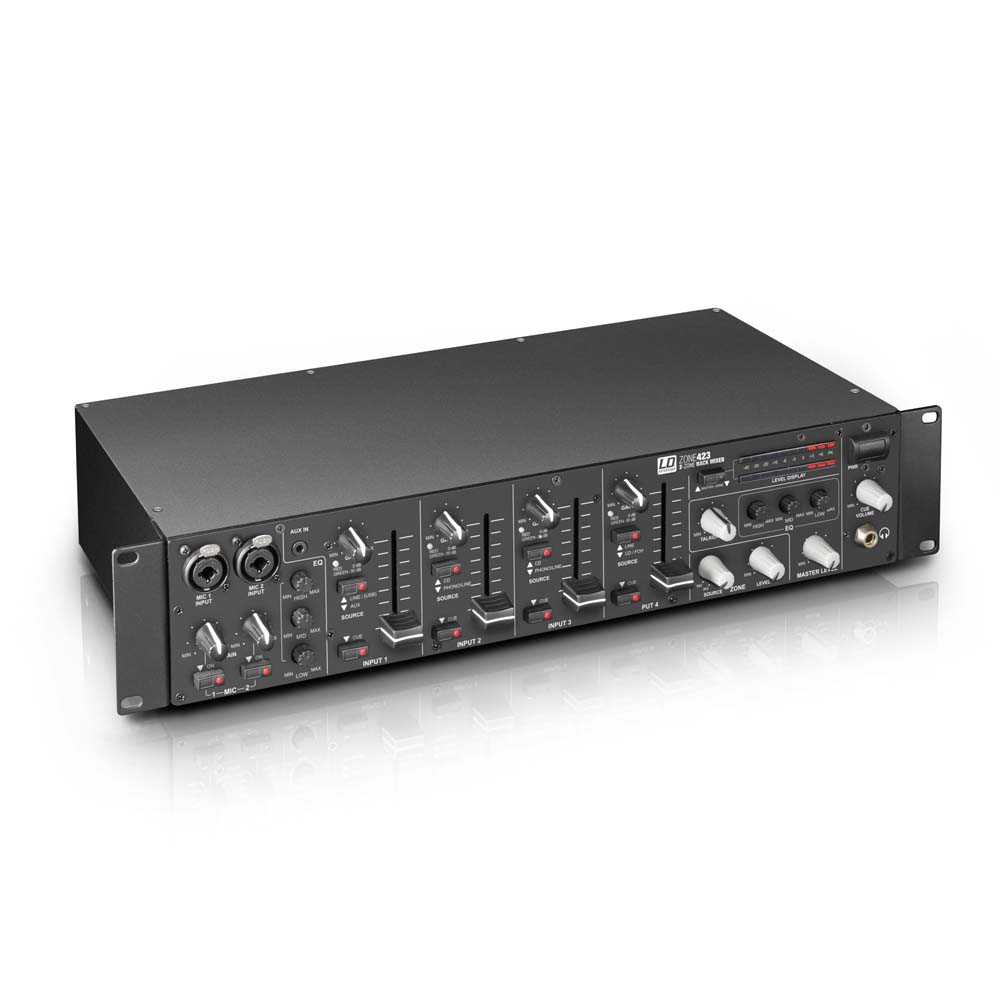

LD Systems Zone 423 - Mixer mit 2 Zonen in einer Bauweise, die 2 Rackeinheiten (1U) einnimmt. Er verfügt über 4 Line-Eingänge und zwei Mikrofonkanäle, die einer Zonen- oder Masterausgabe zugewiesen werden können. Er hat einen Eingang für ein externes Notfallansagesystem mit eigener Lautstärkeregelung und einen Anschluss für einen fernbedienbaren Mute-Schalter. Ideal für die Steuerung von PA-Anlagen in Restaurants, Clubs, Hotels, Fitnesscentern, Präsentationen und für DJs. Die beiden symmetrischen Mikrofonkanäle sind mit Reglern für Gain, Talkover-Lautstärke, 12V Phantomspannung und einem 3-Band-Equalizer ausgestattet.

Außerdem sind Line-, Phono- und Auxx-Stereoeingänge mit RCA-Anschlüssen vorhanden, ein FOH-Eingang mit einem symmetrischen Stereo-Klinkenstecker, ein USB-Eingang und ein 3,5 mm Mini-Klinkenstecker.

Der USB-Port wird als Ein-/Ausgang verwendet und ermöglicht es dem Mixer, als externe Audio-Interface genutzt zu werden. Die 4 Eingänge verfügen über individuelle Gain-Regler mit einem Signal-Peak-Display, 45 mm Fader zur Lautstärkeregelung und Cue-Tasten.

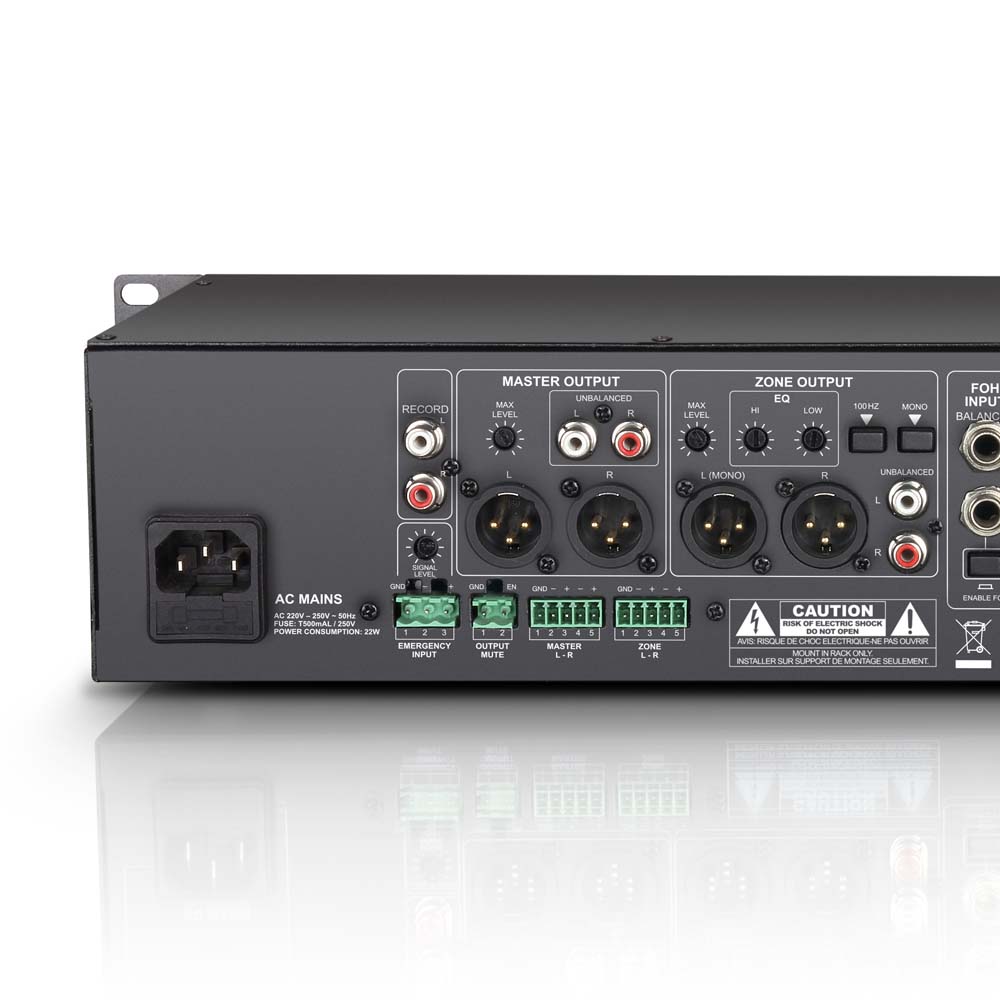

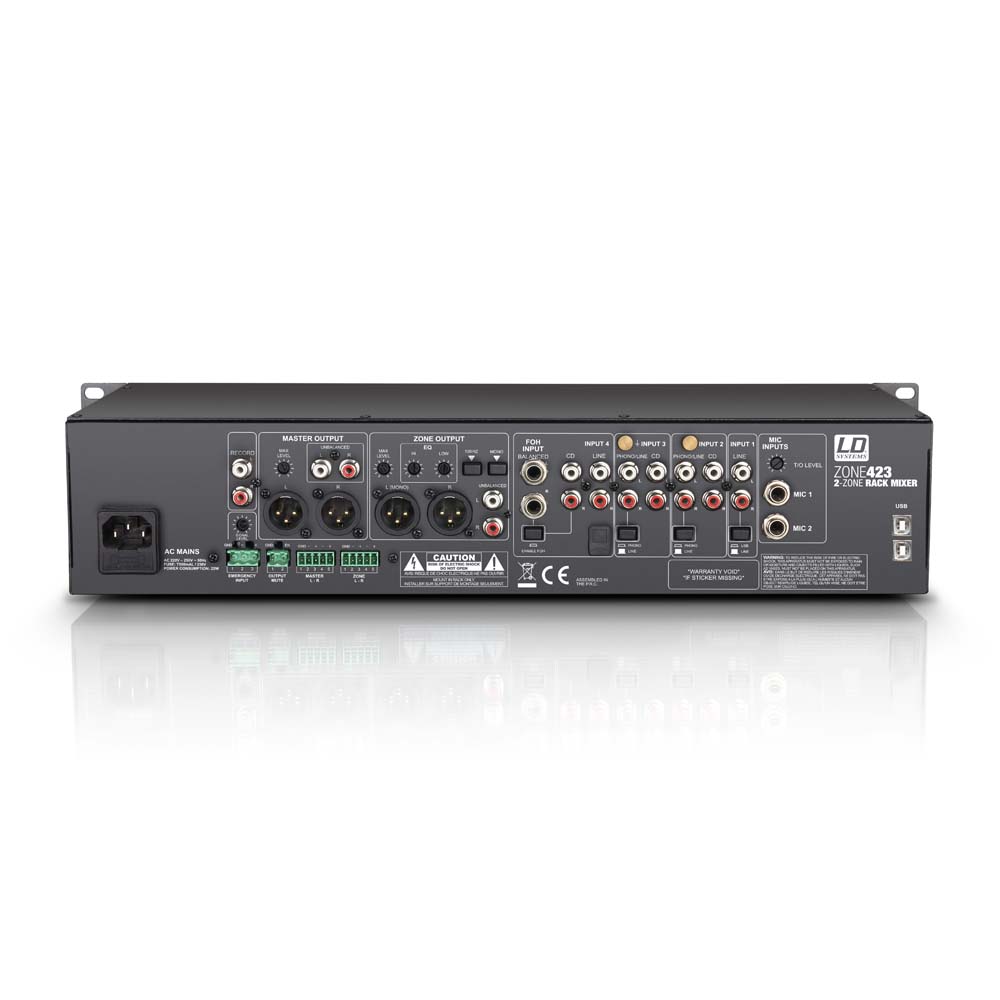

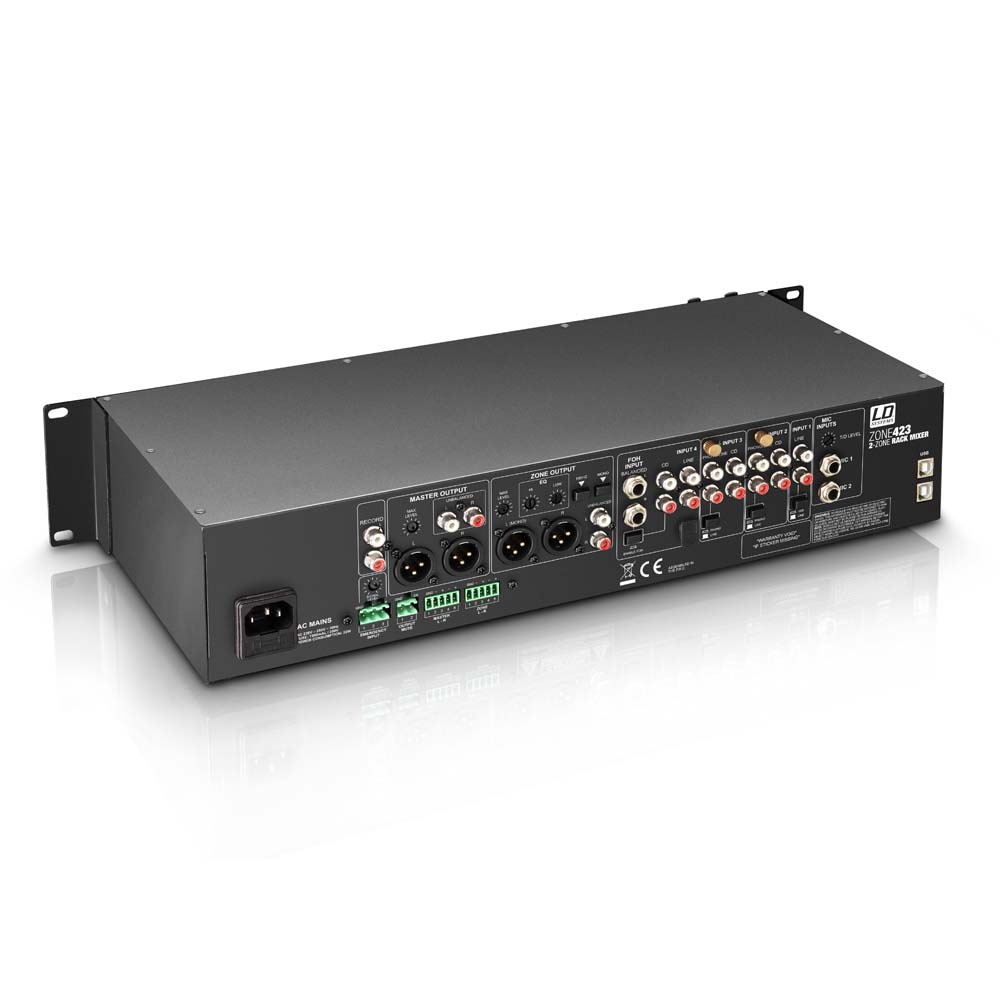

Die Master- und Zonenabschnitte haben EQ, symmetrische XLR-Ausgänge und RCA. Der Signalpegelanzeiger kann für Zone oder Master zugewiesen werden, der maximale Ausgangspegel kann von der Rückseite des Mixers für Zone oder Master eingestellt werden. Darüber hinaus bietet er einen Kopfhörerausgang mit Lautstärkeregelung und einen Ausgang für die Aufnahme.

• Anzahl der Zonen: 2 (Master, Zone)
• Typ: Stereo
• Einbauhöhe: 2U
• Gesamtanzahl der Eingänge: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frequenzgang: 20 - 40000Hz
• Mikrofonkanäle: 2 (mit 12V Phantomspannung)
• Anschlüsse Mikrofonkanäle: 6,3 mm Stereo-Klinke (symmetrisch), XLR
• Regler Mikrofonkanäle: 1 x Talkover, 1 x Talkover-Level, Ein/Aus, 1 x EQ Low, 1 x EQ Hi, Gain
• Display-Elemente Mikrofonkanäle: On-LED
• Eingangsimpedanz Mikrofonkanäle: 4kOhm
• Eingangsempfindlichkeit Mikrofonkanäle: 8mV
• THD Mikrofonkanäle: 0.07%
• Line-Eingänge: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)

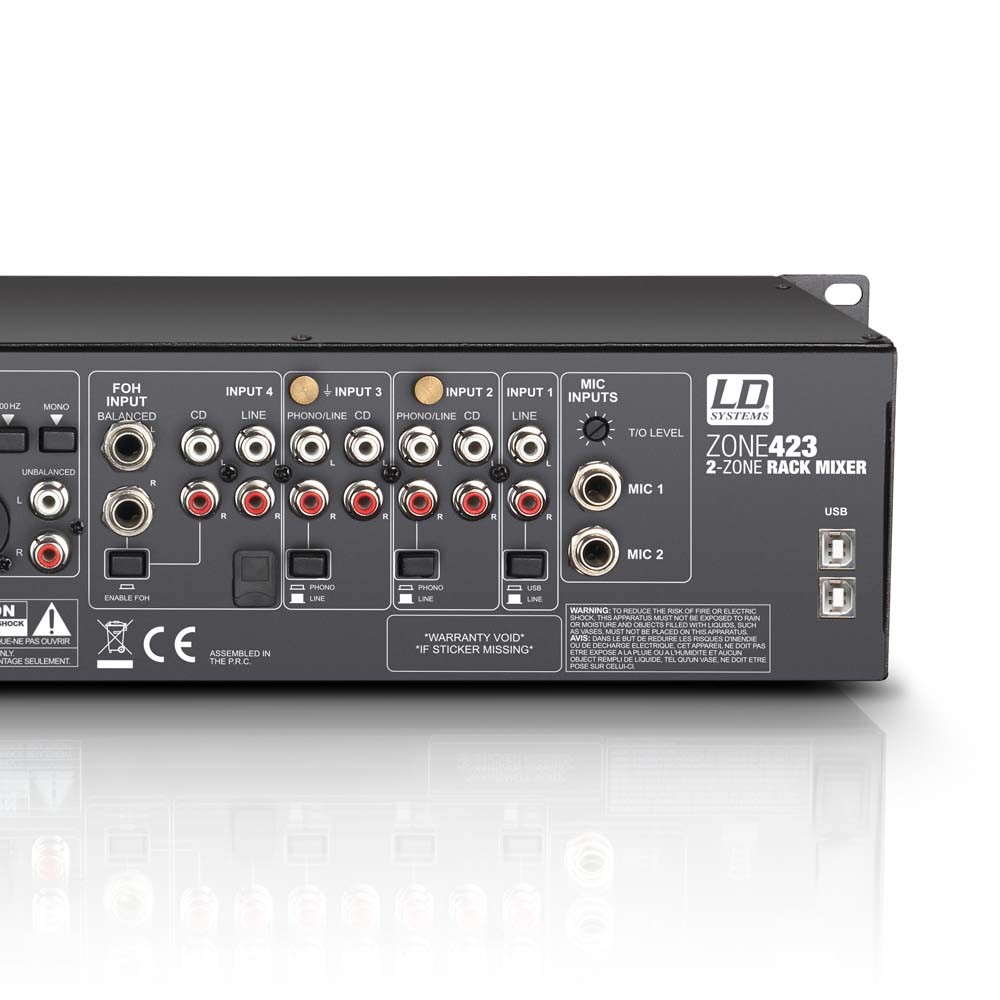

• Anschlüsse Line-Eingänge: Input 4: 4 x RCA + 2 x 6,3 mm Klinke, Input 2 + 3: 4 x RCA, Input 1: 2 x RCA + 3,5 mm Stereo-Klinke + USB
• Regler Line-Eingänge: Level, Gain, Cue, Source, Enable FOH
• Eingangsimpedanz Line-Eingänge: 6kOhm, (Phono) 60kOhm
• Eingangsempfindlichkeit Line-Eingänge: 1V, (Phono) 10mV
• THD Line-Eingänge: 0.03%, (Phono) 0.05%
• Eingangsempfindlichkeit AUX/Line: 3V
• Line-Ausgänge: 3 (Master - Stereo, Zone - Stereo/Mono, Rec - Stereo)
• Anschlüsse Master-Kanal-Ausgang: Terminalblock, RCA (x2), 2 x XLR (symmetrisch)
• Regler Master-Kanal: EQ Mid, Level, EQ Hi, Max. Level, EQ Low

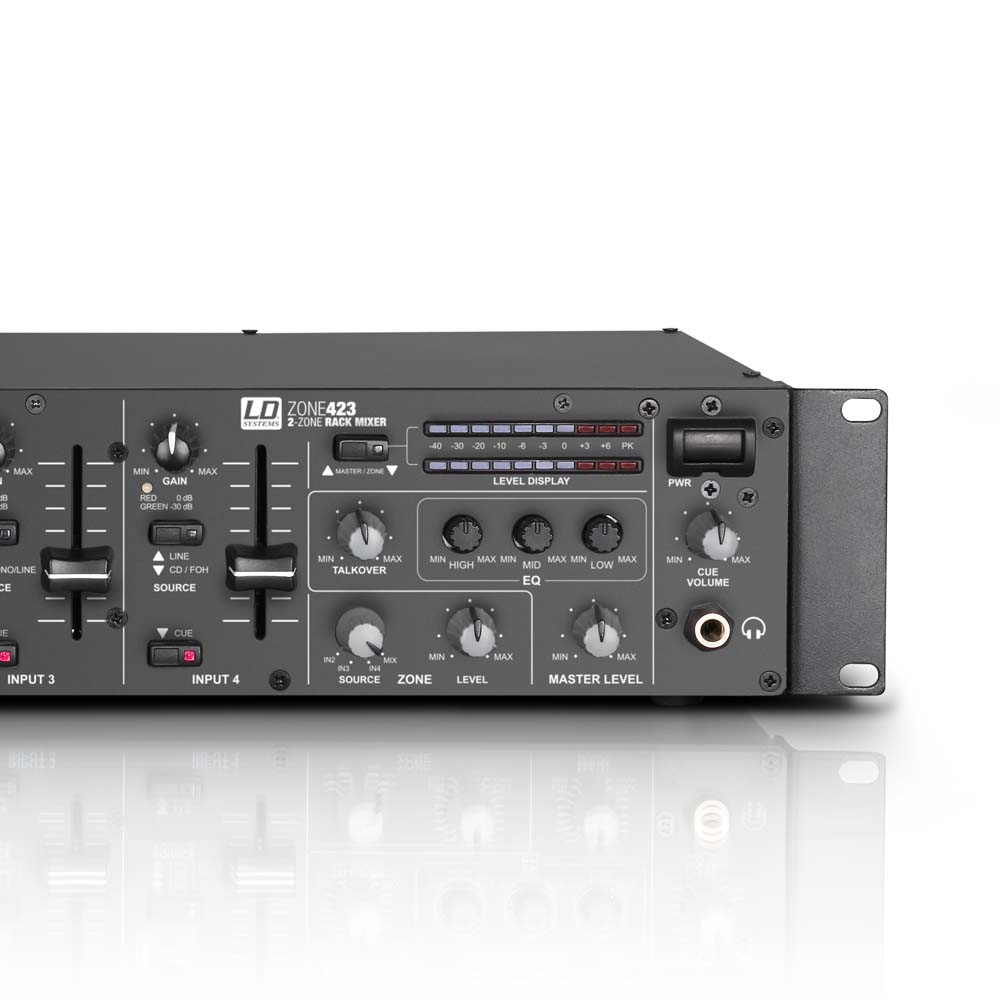

• Display-Elemente Master-Kanal: 2 x 10-Segment-Pegelanzeige (umschaltbar Master/Zone)
• Signalpegel Master-Kanal-Ausgang: (symmetrisch) 21dBu, (unsymmetrisch) 18dBu
• Anschlüsse Zonen-Ausgang: Terminalblock, RCA (x2), 2 x XLR (symmetrisch)
• Regler Zone: Mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, Level, 100 Hz Hochpass
• Display-Elemente Zone: 2 x 10-Segment-Pegelanzeige (umschaltbar Master/Zone)
• Signalpegel Zonen-Ausgang: 21 dBu symmetrisch, 18 dBu unsymmetrisch
• Anschlüsse Aufnahme-Ausgang: 2 x RCA
• Kopfhörerausgang: 1
• Anschluss Kopfhörerausgang: 6,3 mm TRS
• Regler Kopfhörerausgang: Cue Volume
• Spannung Kopfhörerausgang: (bei 32 Ohm) 1.2V
• Zusätzliche Eingänge: 2 (Notfalleingang, Mute-Ausgang)
• Anschluss zusätzliche Eingänge: Terminalblock
• Regler zusätzliche Eingänge: Level Emergency Input
• Eingangsempfindlichkeit Notfälle: 5V
• Zusätzliche Regler: Netzschalter
• Zusätzliche Display-Elemente: Power-LED
• Netzspannung: 220 - 250 V AC, 50 Hz
• Netzanschluss: IEC-Anschluss
• Stromverbrauch: 22W
• Sicherung: T 500 mAL / 250 V
• Abmessungen (H/T/B): 483/89/210 mm
• Gewicht: 3.3kg
• Zubehör (inklusive): Netzkabel, Terminalblocks
