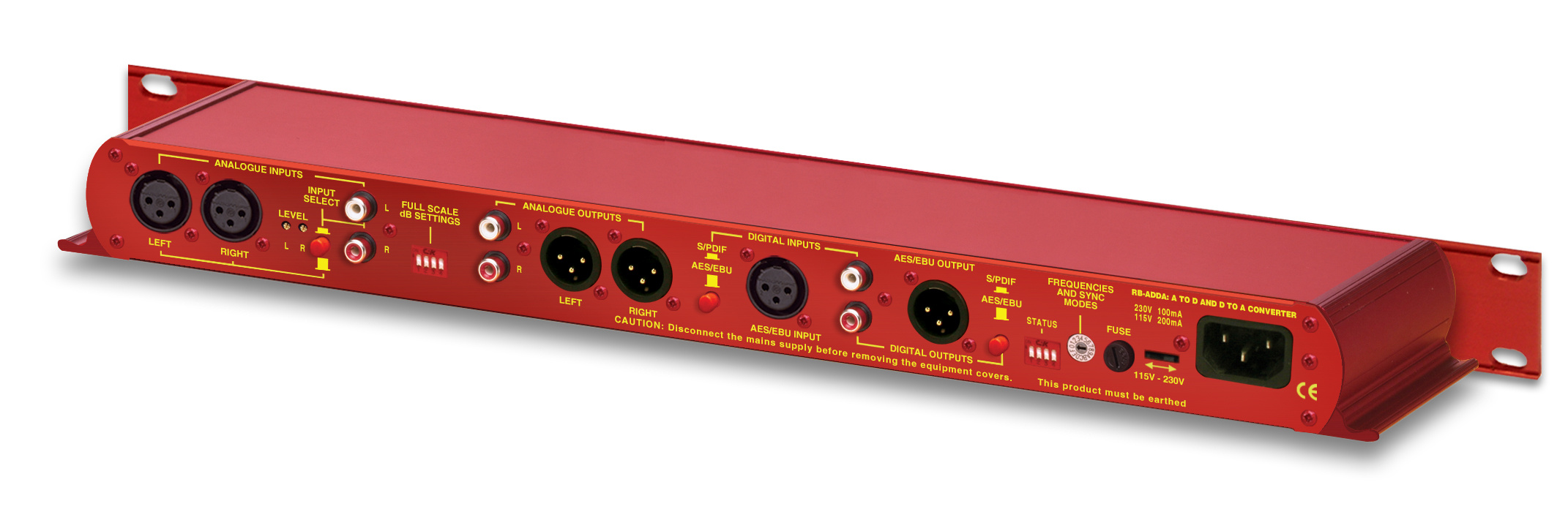

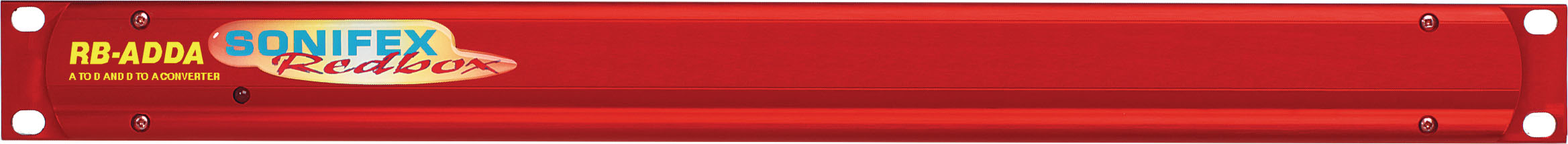

Sonifex RB-ADDA, kombinovaný audio prevodník AD a DA, ktorý produkuje digitálny signál AES/EBU alebo S/PDIF z vyváženého analógového signálu cez XLR alebo nevyváženého RCA, alebo naopak.
Jednotka má 4 režimy fungovania:
- Režim Master: jednotka prijíma analógový audio signál, ktorý je digitalizovaný a formátovaný podľa IEC958. Hodiny sú generované interne pomocou integrovaného master clocku pri vybraných vzorkovacích frekvenciách: 32kHz, 44.1kHz, 48kHz alebo 96kHz
- Režim Slave: jednotka automaticky detekuje prítomnosť digitálneho sync signálu a synchronizuje digitálny výstup. Ak nie je prítomný sync signál, nevytvára sa výstupný signál.
- Režim Auto: jednotka sa synchronizuje na digitálny sync signál, ak je prítomný, a používa interné hodiny len v prípade, že sync signál nie je prítomný.
- Režim Auto Lock: tento režim funguje ako režim Auto, okrem prípadu, keď nie je prítomný sync signál na vstupe, použije interné hodiny na synchronizáciu na posledné nastavené frekvencie hodín.
Vlastnosti:
- Analógové vstupy majú ovládanie úrovne ľavá/pravá pomocou prednastavených potenciometrov a DIP prepínačov, ktoré umožňujú signály medzi +9dBu a +27dBu. RCA vstupy majú integrované +10 dB gain pre umožnenie rozsahu -1dBu až +17dBu.
- Analógové výstupy majú ovládanie úrovne, ktoré umožňuje rozsah +12dBu, +18dBu alebo +24dBu.
- Prepínače umožňujú výber vstupov AES/EBU alebo S/PDIF pre sekcie A/D a D/A
- Rozlíšenie výstupu môže byť 16, 20 alebo 24 bitov - vstupy s rôznymi rozlíšeniami výstupu sú dithered s filtrom šumu
- Rozmery: 48 x 10.8 x 4.2 cm
- Hmotnosť: 1.6 kg
DA konverzná sekcia, digitálny na analóg:
- Maximálna výstupná úroveň: +24dBu vyvážený, +14dBu nevyvážený
- Výstupná impedancia: <50Ω vyvážený, <75Ω nevyvážený
- Dynamický rozsah: viac ako 100 dB

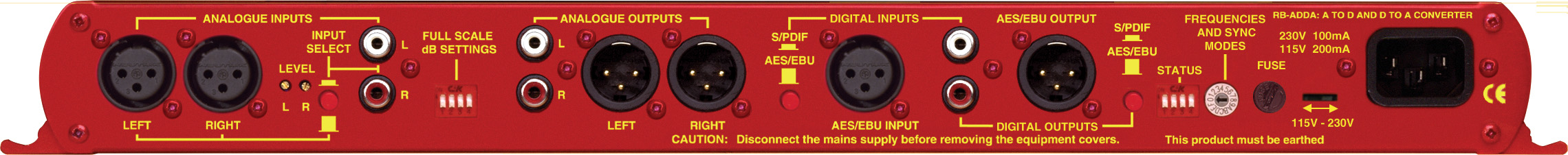

- Pripojenia D/A (digitálny na analóg):
- 1 x vstup AES/EBU XLR3 samica
- 1 x vstup S/PDIF RCA phono
- 2 x výstupy XLR3 samec, vyvážené
- 2 x výstupy RCA phono nevyvážené
AD konverzná sekcia, analóg na digitálny:
- Maximálna vstupná úroveň: +27dBu vyvážený, +17dBu nevyvážený
- Vstupná impedancia: >10kΩ nevyvážený, >20kΩ bridging vyvážený
- Dynamický rozsah: viac ako 110 dB
- Skreslenie a šum: >96dB THD + N pri 1kHz
- Pripojenia D/A (digitálny na analóg):
- 2 x vstupy XLR3 samica, vyvážené
- 2 x vstupy RCA phono nevyvážené
- 1 x výstup AES/EBU XLR3 samec
- 1 x výstup S/PDIF RCA phono
