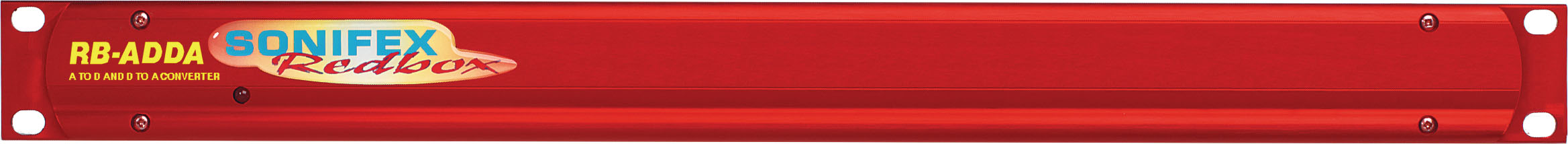

Sonifex RB-ADDA, zintegrowany konwerter audio AD i DA, który produkuje sygnał cyfrowy AES/EBU lub S/PDIF z sygnału analogowego zbalansowanego przez XLR lub niezbalansowanego RCA lub odwrotnie.
Urządzenie ma 4 tryby pracy:
- Tryb Master: urządzenie odbiera analogowy sygnał audio, który jest cyfryzowany i formatowany zgodnie z IEC958. Sygnały zegarowe są generowane wewnętrznie przez zintegrowany zegar master przy wybranych częstotliwościach próbkowania: 32kHz, 44.1kHz, 48kHz lub 96kHz
- Tryb Slave: urządzenie automatycznie wykrywa obecność sygnału synchronizacyjnego cyfrowego i synchronizuje wyjście cyfrowe. Jeśli nie ma sygnału synchronizacyjnego, nie generuje sygnału wyjściowego.
- Tryb Auto: urządzenie synchronizuje się z sygnałem synchronizacyjnym cyfrowym, jeśli jest obecny, i używa zegara wewnętrznego tylko wtedy, gdy sygnał synchronizacyjny nie jest obecny.
- Tryb Auto Lock: ten tryb działa jak tryb Auto, z wyjątkiem przypadku, gdy nie ma sygnału synchronizacyjnego na wejściu, użyje zegara wewnętrznego do synchronizacji z ostatnio ustawionymi częstotliwościami na zegarze.
Funkcje:
- Wejścia analogowe mają kontrolki poziomu lewego/prawego z użyciem wstępnie ustawionych potencjometrów i przełączników DIP, które pozwalają na sygnały od +9dBu do +27dBu. Wejścia RCA mają wbudowany zysk +10 dB, aby umożliwić zakres od -1dBu do +17dBu.
- Wyjścia analogowe mają kontrolę poziomu, która pozwala na zakres +12dBu, +18dBu lub +24dBu.
- Przyciski wyboru pozwalają na wybór wejść AES/EBU lub S/PDIF dla sekcji A/D i D/A
- Rozdzielczość wyjścia może wynosić 16, 20 lub 24 bity - wejścia o różnych rozdzielczościach wyjścia są dithrowane z użyciem filtru szumów
- Wymiary: 48 x 10.8 x 4.2 cm
- Waga: 1.6 kg
Sekcja konwersji DA, cyfrowy na analogowy:
- Maksymalny poziom wyjścia: +24dBu zbalansowany, +14dBu niezbalansowany
- Impedancja wyjścia: <50Ω zbalansowane, <75Ω niezbalansowane
- Zakres dynamiczny: ponad 100 dB

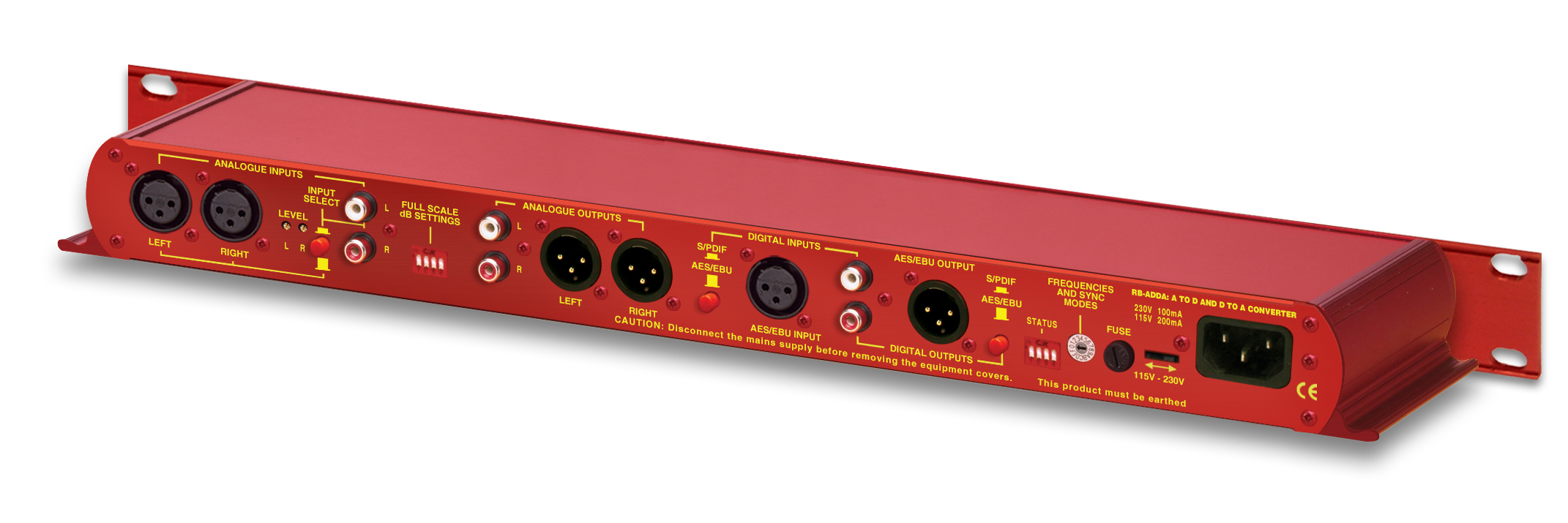

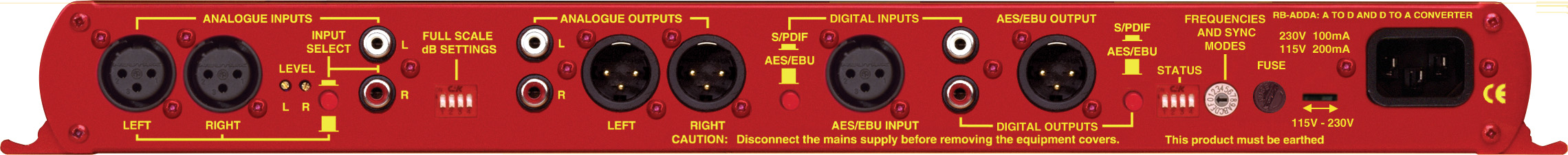

- Połączenia D/A (cyfrowy na analogowy):
- 1 x wejście AES/EBU XLR3 żeńskie
- 1 x wejście S/PDIF RCA phono
- 2 x wyjścia XLR3 męskie, zbalansowane
- 2 x wyjścia RCA phono niezbalansowane
Sekcja konwersji AD, analogowy na cyfrowy:
- Maksymalny poziom wejścia: +27dBu zbalansowany, +17dBu niezbalansowany
- Impedancja wejścia: >10kΩ niezbalansowane, >20kΩ bridging zbalansowane
- Zakres dynamiczny: ponad 110 dB
- Zniekształcenia i szum: >96dB THD + N przy 1kHz
- Połączenia D/A (cyfrowy na analogowy):
- 2 x wejścia XLR3 żeńskie, zbalansowane
- 2 x wejścia RCA phono niezbalansowane
- 1 x wyjście AES/EBU XLR3 męskie
- 1 x wyjście S/PDIF RCA phono
