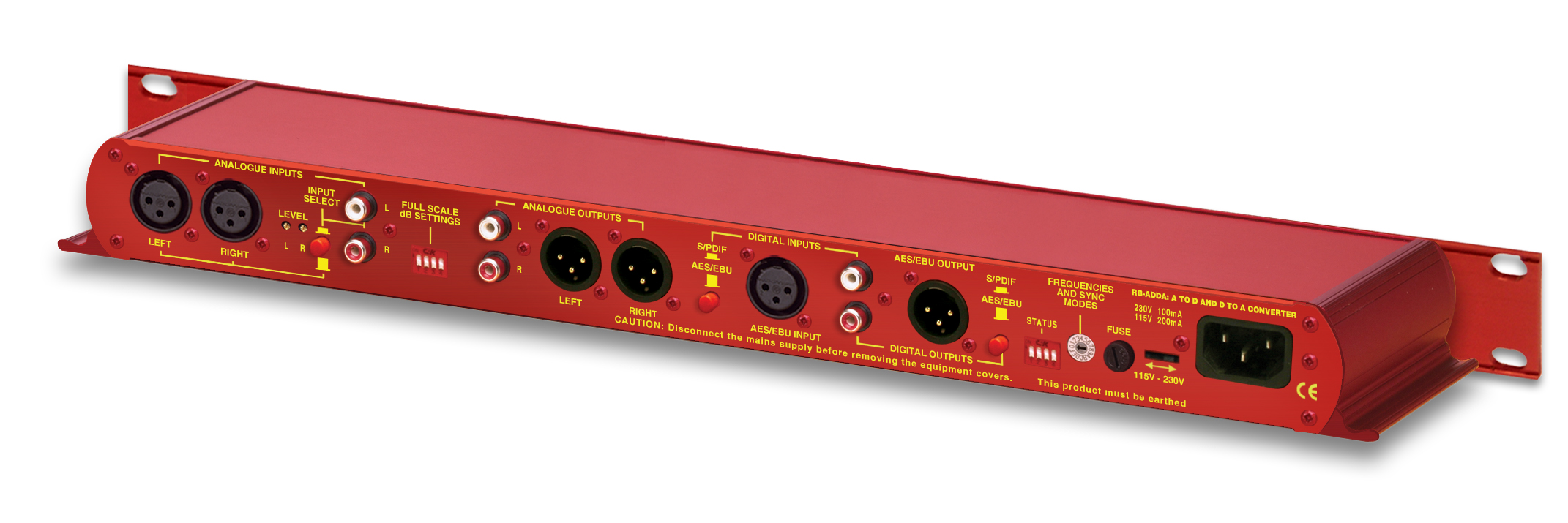

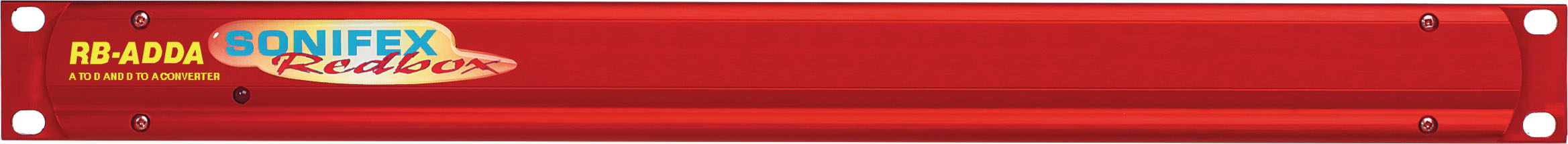

Sonifex RB-ADDA, kombinovaný audio převodník AD a DA, který produkuje digitální signál AES/EBU nebo S/PDIF z vyváženého analogového signálu přes XLR nebo nevyváženého RCA, nebo naopak.
Jednotka má 4 provozní režimy:
- Režim Master: jednotka přijímá analogový audio signál, který je digitalizován a formátován podle IEC958. Hodiny jsou generovány interně vestavěným master clockem při vybraných vzorkovacích frekvencích: 32kHz, 44.1kHz, 48kHz nebo 96kHz
- Režim Slave: jednotka automaticky detekuje přítomnost digitálního sync signálu a synchronizuje digitální výstup. Pokud není přítomen sync signál, nevytváří se výstupní signál.
- Režim Auto: jednotka se synchronizuje na digitální sync signál, pokud je přítomen, a používá interní hodiny pouze pokud sync signál není přítomen.
- Režim Auto Lock: tento režim funguje jako režim Auto s výjimkou případu, kdy není na vstupu přítomen sync signál, použije interní hodiny pro synchronizaci na poslední nastavené frekvence na hodinách.
Vlastnosti:
- Analogové vstupy mají ovládání úrovně vlevo/vpravo pomocí přednastavených potenciometrů a DIP přepínačů, které umožňují signály mezi +9dBu a +27dBu. RCA vstupy mají integrovaný zisk +10 dB pro umožnění rozsahu -1dBu až +17dBu.
- Analogové výstupy mají ovládání úrovně, které umožňuje rozsah +12dBu, +18dBu nebo +24dBu.
- Výběrová tlačítka umožňují výběr vstupů AES/EBU nebo S/PDIF pro A/D a D/A sekce.
- Výstupní rozlišení může být 16, 20 nebo 24 bitů - vstupy s různým výstupním rozlišením jsou dithrovány s filtrem šumu.
- Rozměry: 48 x 10.8 x 4.2 cm
- Hmotnost: 1.6 kg
DA konverzní sekce, digitální na analog:
- Maximální výstupní úroveň: +24dBu vyvážený, +14dBu nevyvážený
- Výstupní impedance: <50Ω vyvážený, <75Ω nevyvážený
- Dynamický rozsah: přes 100 dB

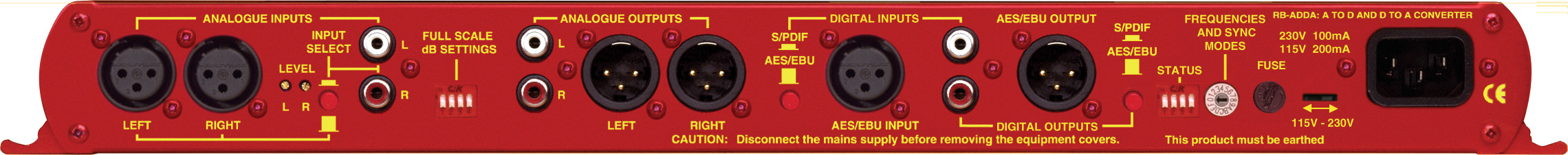

- D/A připojení (digitální na analog):
- 1 x vstup AES/EBU XLR3 samice
- 1 x vstup S/PDIF RCA phono
- 2 x výstupy XLR3 samec, vyvážené
- 2 x výstupy RCA phono nevyvážené
AD konverzní sekce, analog na digitální:
- Maximální vstupní úroveň: +27dBu vyvážený, +17dBu nevyvážený
- Vstupní impedance: >10kΩ nevyvážený, >20kΩ bridging vyvážený
- Dynamický rozsah: přes 110 dB
- Distortion a šum: >96dB THD + N při 1kHz
- D/A připojení (digitální na analog):
- 2 x vstupy XLR3 samice, vyvážené
- 2 x vstupy RCA phono nevyvážené
- 1 x výstup AES/EBU XLR3 samec
- 1 x výstup S/PDIF RCA phono
