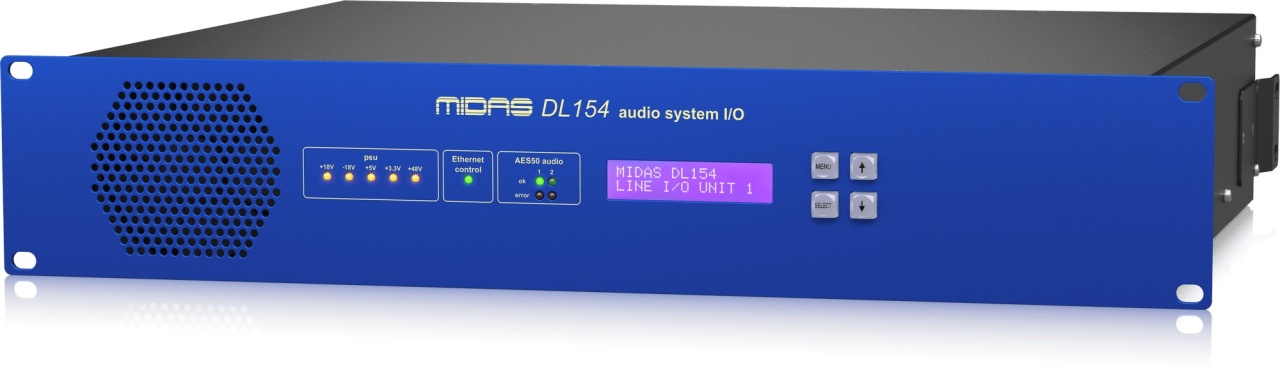

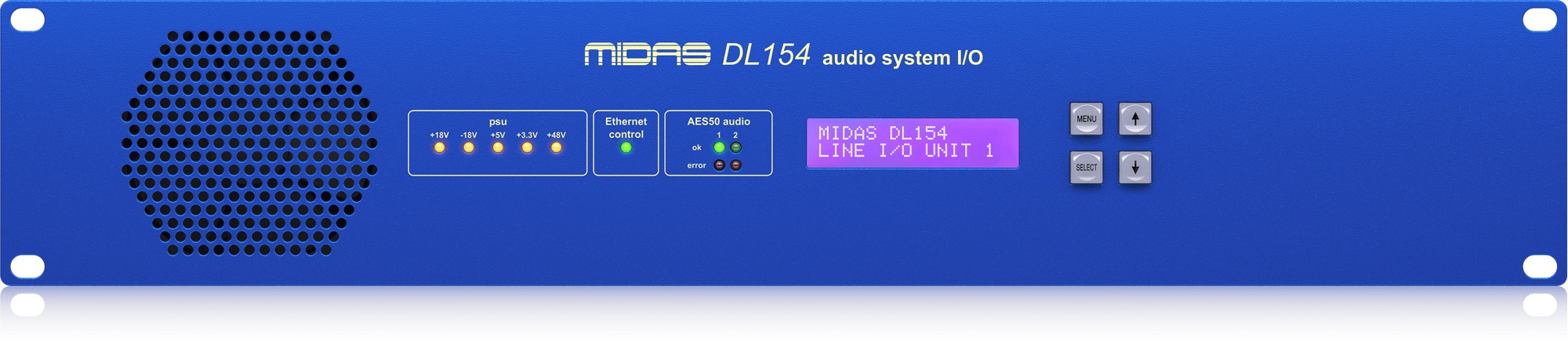

Midas DL154

DL154 je digitalni stagebox s 8 ulaza i 16 izlaza, opremljen s 8 Midas predpojačala s koracima od 2.5 dB i dva AES50 porta za redundanciju.

DL154 se integrira s Midas PRO i M32 digitalnim konzolama, pružajući digitalnu snake vezu između Front of House i pozornice.

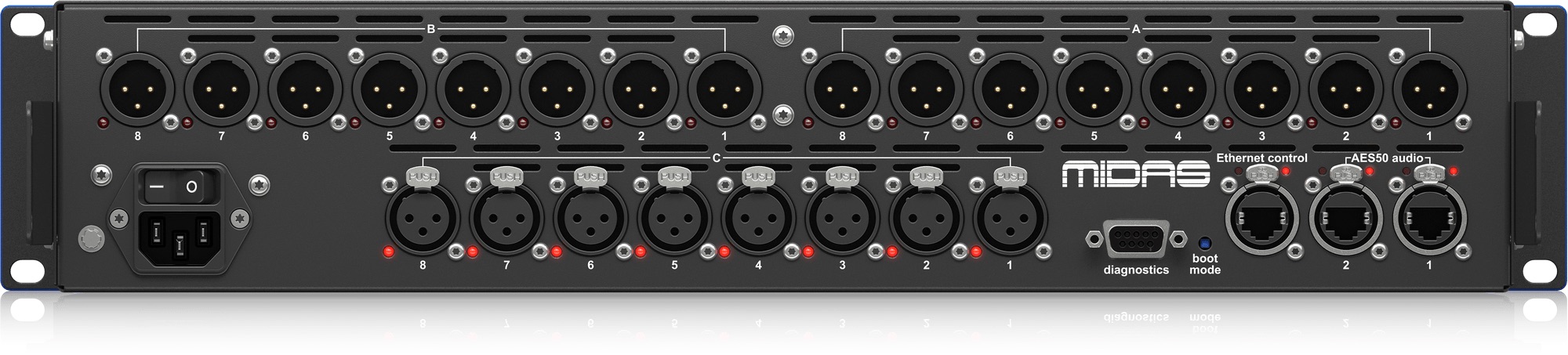

Vanjske veze

• Primarni analogni ulazi: Mic / Line ulazi - balansirani XLR konektori - 10 kΩ opterećenje
• Primarni analogni izlazi: Glavni izlazi - balansirani XLR konektori - 50 Ω izvor
• Primarni digitalni ulazi: XLR konektori - 110Ω
• AES50 veze: Neutrik Ethercon s indikacijom stanja
• Dijagnostička veza: Ženski 9W 'D'-tip konektor
• Napajanje: IEC - 100-240 V AC~50-60 Hz ±10%

Audio specifikacije

• Maksimalna razina ulaza:
• Mic/Line (na jediničnom pojačanju): +21 dBu
• Mic/Line (na -2.5 dB pojačanju): +24 dBu
• CMR na 1 kHz (tipično):
• Mic (na jediničnom pojačanju): > -70 dB
• Mic (na 40 dB pojačanju): > 90 dB

Šum:

• EIN Mic na 40 dB pojačanju: -126 dBu
• Izlazni šum na jediničnom pojačanju: -86 dBu
• Frekvencijski odgovor: 20 Hz - 20 kHz ±0.5 dB
• Izobličenje na 1 kHz: Ulaz na izlaz (0 dB): < 0.01%
• Odvajanje između kanala na 1 kHz: Kanal na kanal: < -90 dB
• Maksimalna razina izlaza: Linijski izlazi (u 600Ω): +21 dBu
• Dinamčki raspon na 1 kHz: 22 Hz - 22 kHz (na jediničnom pojačanju): > 107 dB neponderirano (20 Hz - 20 kHz)

Zahtjevi za napajanje

• Napon: 100 V AC do 240 V AC ±10%
• Frekvencija: 50 Hz do 60 Hz
• Potrošnja:

Fizičke specifikacije

• Visina: Približno 88.1 mm (2U)
• Širina: Približno 482.6 mm
• Dubina: Približno 380 mm
• Neto težina: Približno 6.5 kg
• Raspon radne temperature: +5°C do 45°C

Digitalni ulazi

• Konektor: AES3 (dva kanala digitalnog zvuka) na XLR s 3 pina
• Frekvencija uzorkovanja: Prihvaća bilo koju frekvenciju između 32 kHz i 96 kHz
• Bypass: Pretvarač frekvencije uzorkovanja može biti isključen

Digitalni izlazi

• Konektor: AES3 (dva kanala digitalnog zvuka) na XLR s 3 pina
• Frekvencija uzorkovanja: 48 kHz, 96 kHz ili automatsko praćenje ulaza
• Bypass: Pretvarač frekvencije uzorkovanja može biti isključen
• Duljina riječi: 16-, 20- ili 24-bit
