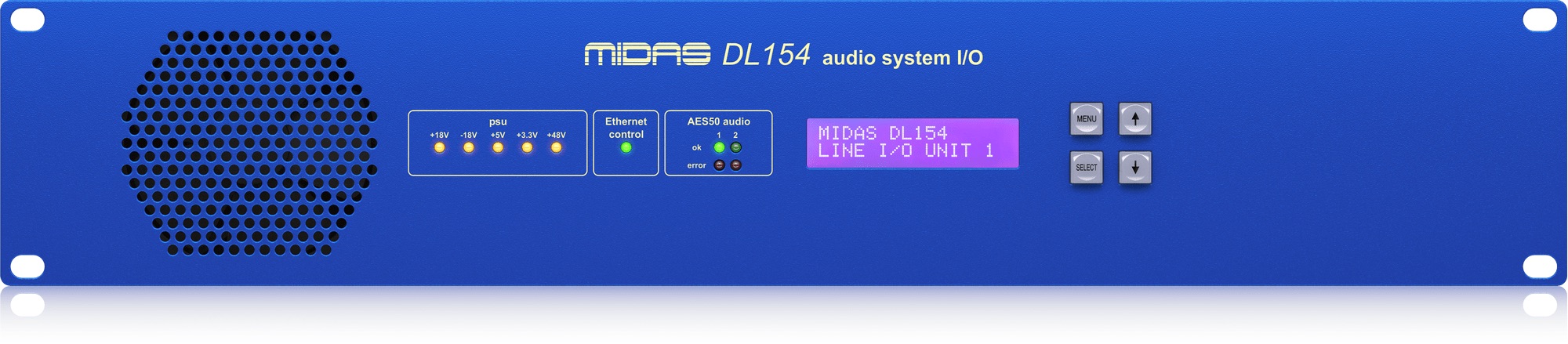

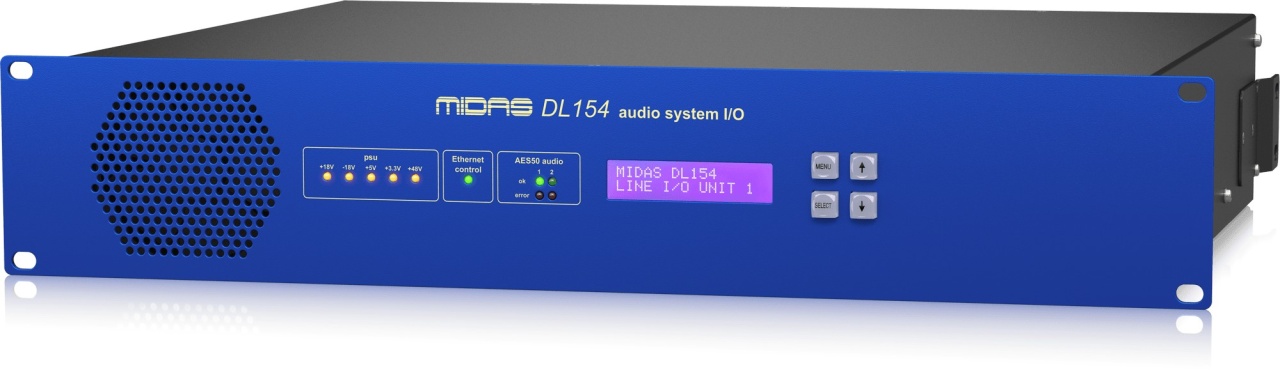

Midas DL154

DL154 je digitalna stagebox z 8 vhodi in 16 izhodi, opremljena z 8 Midas predamplifikatorji s koraki po 2.5 dB in dvema AES50 priključkoma za redundanco.

DL154 se integrira z digitalnimi mešalnimi mizami Midas PRO in M32, kar omogoča digitalno povezavo med Front of House in odrom.

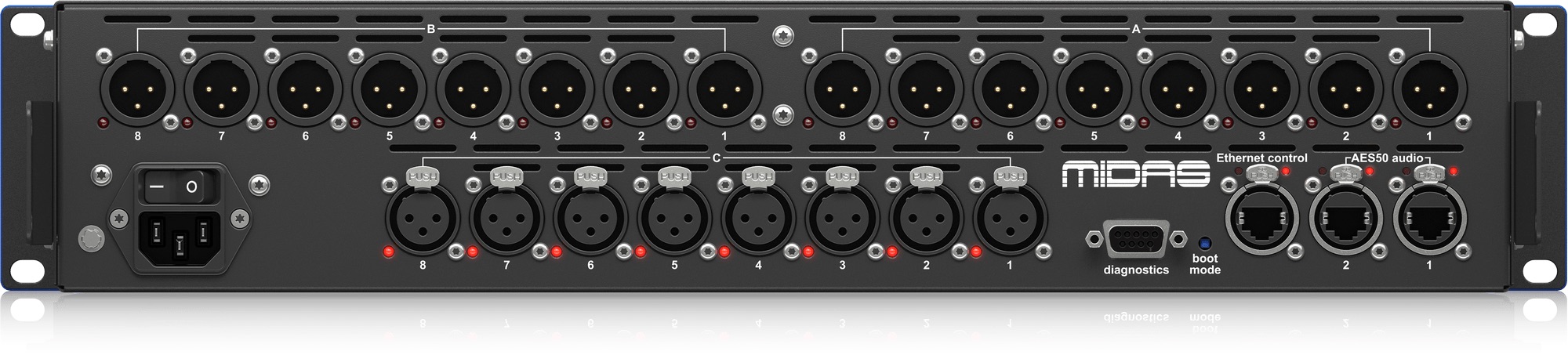

Zunanje povezave

• Primarni analogni vhodi: Vhodi Mic / Line - uravnoteženi XLR priključki - 10 kΩ obremenitev
• Primarni analogni izhodi: Glavni izhodi - uravnoteženi XLR priključki - 50 Ω vir
• Primarni digitalni vhodi: XLR priključki - 110Ω
• AES50 povezave: Neutrik Ethercon z indikatorjem stanja
• Diagnostična povezava: Ženski 9W 'D'-tip priključek
• Povezave napajanja: IEC - 100-240 V AC~50-60 Hz ±10%

Avdio specifikacije

• Najvišja vhodna raven:
• Mic/Line (pri enotnem ojačanju): +21 dBu
• Mic/Line (pri ojačanju -2.5 dB): +24 dBu
• CMR pri 1 kHz (tipično):
• Mic (pri enotnem ojačanju): > -70 dB
• Mic (pri 40 dB ojačanju): > 90 dB

Šum:

• EIN Mic pri 40 dB ojačanju: -126 dBu
• Šum izhoda pri enotnem ojačanju: -86 dBu
• Frekvenčni odziv: 20 Hz - 20 kHz ±0.5 dB
• Izkrivljanje pri 1 kHz: Vhod na izhod (0 dB): < 0.01%
• Ločljivost med kanali pri 1 kHz: Kanal na kanal: < -90 dB
• Najvišja izhodna raven: Linijski izhodi (pri 600Ω): +21 dBu
• Dinamika pri 1 kHz: 22 Hz - 22 kHz (pri enotnem ojačanju): > 107 dB brez uteži (20 Hz - 20 kHz)

Napajalne zahteve

• Napetost: 100 V AC do 240 V AC ±10%
• Frekvenca: 50 Hz do 60 Hz
• Poraba:

Fizične specifikacije

• Višina: Približno 88.1 mm (2U)
• Širina: Približno 482.6 mm
• Globina: Približno 380 mm
• Neto teža: Približno 6.5 kg
• Temperaturno območje delovanja: +5°C do 45°C

Digitalni vhodi

• Priključek: AES3 (dva kanala digitalnega zvoka) na XLR s 3 pini
• Frekvenčna stopnja: Sprejema katero koli frekvenco med 32 kHz in 96 kHz
• Bypass: Pretvornik frekvenčne stopnje se lahko izklopi

Digitalni izhodi

• Priključek: AES3 (dva kanala digitalnega zvoka) na XLR s 3 pini
• Frekvenčna stopnja: 48 kHz, 96 kHz ali samodejno sledenje vhodom
• Bypass: Pretvornik frekvenčne stopnje se lahko izklopi
• Dolžina besede: 16-, 20- ali 24-bit
