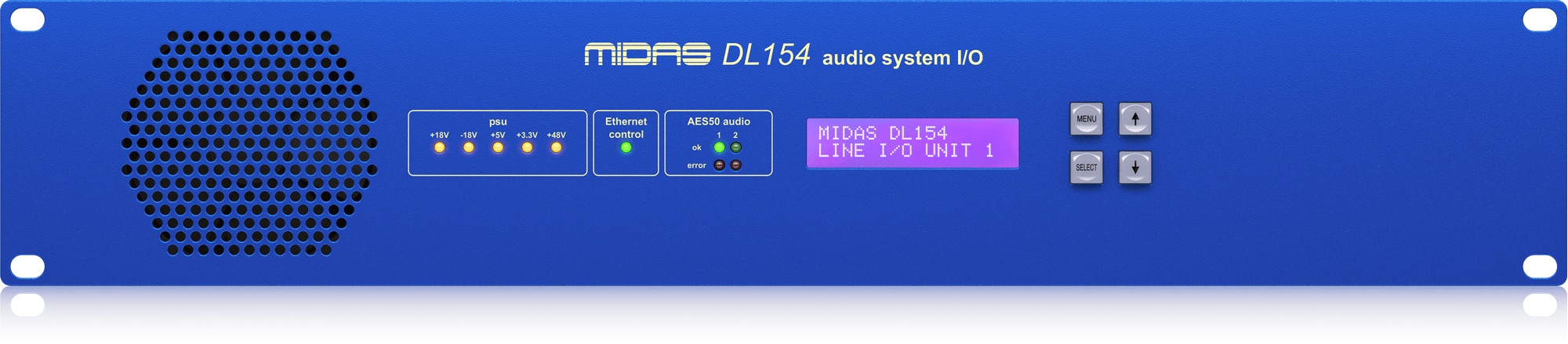

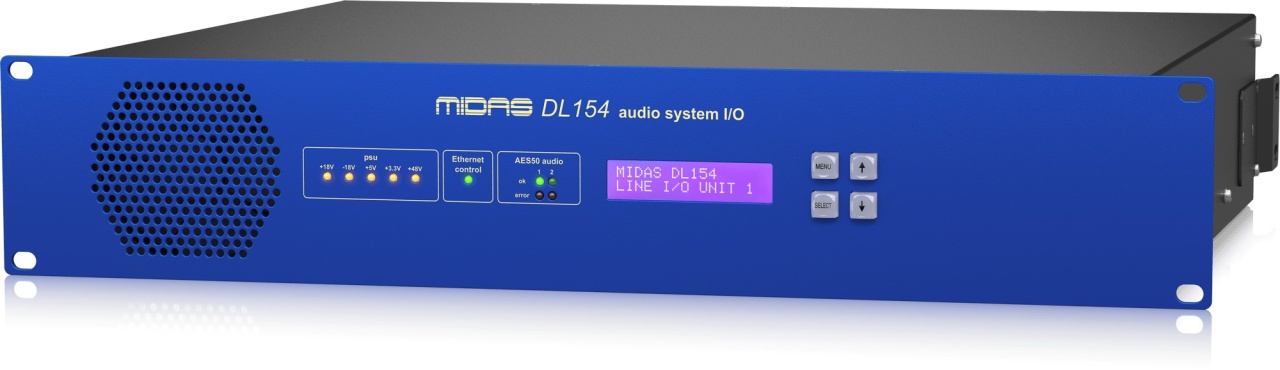

Midas DL154

DL154 to cyfrowy stagebox z 8 wejściami i 16 wyjściami, wyposażony w 8 przedwzmacniaczy Midas z krokami co 2,5 dB oraz dwa porty AES50 dla redundancji.

DL154 integruje się z cyfrowymi konsolami Midas PRO i M32, oferując cyfrowe połączenie snake między Front of House a sceną.

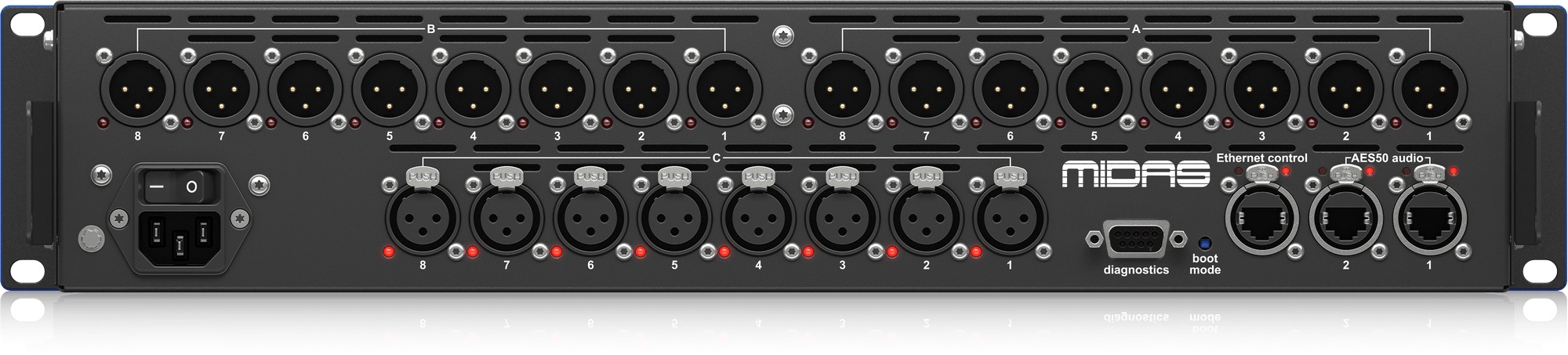

Połączenia Zewnętrzne

• Wejścia Analogowe Podstawowe: Wejścia Mic / Line - złącza XLR zbalansowane - 10 kΩ obciążenie
• Wyjścia Analogowe Podstawowe: Wyjścia główne - złącza XLR zbalansowane - 50 Ω źródło
• Wejścia Cyfrowe Podstawowe: Złącza XLR - 110Ω
• Połączenia AES50: Neutrik Ethercon z wskaźnikiem stanu
• Połączenie Diagnostyczne: Złącze żeńskie 9W typu 'D'
• Połączenia Zasilania: IEC - 100-240 V AC~50-60 Hz ±10%

Specyfikacje Audio

• Maksymalny Poziom Wejścia:
• Mic/Line (przy wzmocnieniu jednostkowym): +21 dBu
• Mic/Line (przy wzmocnieniu -2,5 dB): +24 dBu
• CMR przy 1 kHz (typowy):
• Mic (przy wzmocnieniu jednostkowym): > -70 dB
• Mic (przy 40 dB wzmocnienia): > 90 dB

Hałas:

• EIN Mic przy 40 dB wzmocnienia: -126 dBu
• Hałas wyjściowy przy wzmocnieniu jednostkowym: -86 dBu
• Odpowiedź w Częstotliwości: 20 Hz - 20 kHz ±0,5 dB
• Zniekształcenie przy 1 kHz: Wejście do wyjścia (0 dB): < 0,01%
• Separacja między Kanałami przy 1 kHz: Kanał do kanału: < -90 dB
• Maksymalny Poziom Wyjścia: Wyjścia liniowe (w 600Ω): +21 dBu
• Zakres Dynamiki przy 1 kHz: 22 Hz - 22 kHz (przy wzmocnieniu jednostkowym): > 107 dB nieliniowy (20 Hz - 20 kHz)

Wymagania Zasilania

• Napięcie: 100 V AC do 240 V AC ±10%
• Częstotliwość: 50 Hz do 60 Hz
• Zużycie:

Fizyczne

• Wysokość: Około 88,1 mm (2U)
• Szerokość: Około 482,6 mm
• Głębokość: Około 380 mm
• Waga Netto: Około 6,5 kg
• Zakres Temperatura Pracy: +5°C do 45°C

Wejścia Cyfrowe

• Złącze: AES3 (dwa kanały audio cyfrowego) na XLR z 3 pinami
• Częstotliwość Próbkowania: Akceptuje dowolną częstotliwość między 32 kHz a 96 kHz
• Bypass: Konwerter częstotliwości próbkowania może być wyłączony

Wyjścia Cyfrowe

• Złącze: AES3 (dwa kanały audio cyfrowego) na XLR z 3 pinami
• Częstotliwość Próbkowania: 48 kHz, 96 kHz lub automatyczne śledzenie wejść
• Bypass: Konwerter częstotliwości próbkowania może być wyłączony
• Długość słowa: 16-, 20- lub 24-bit
