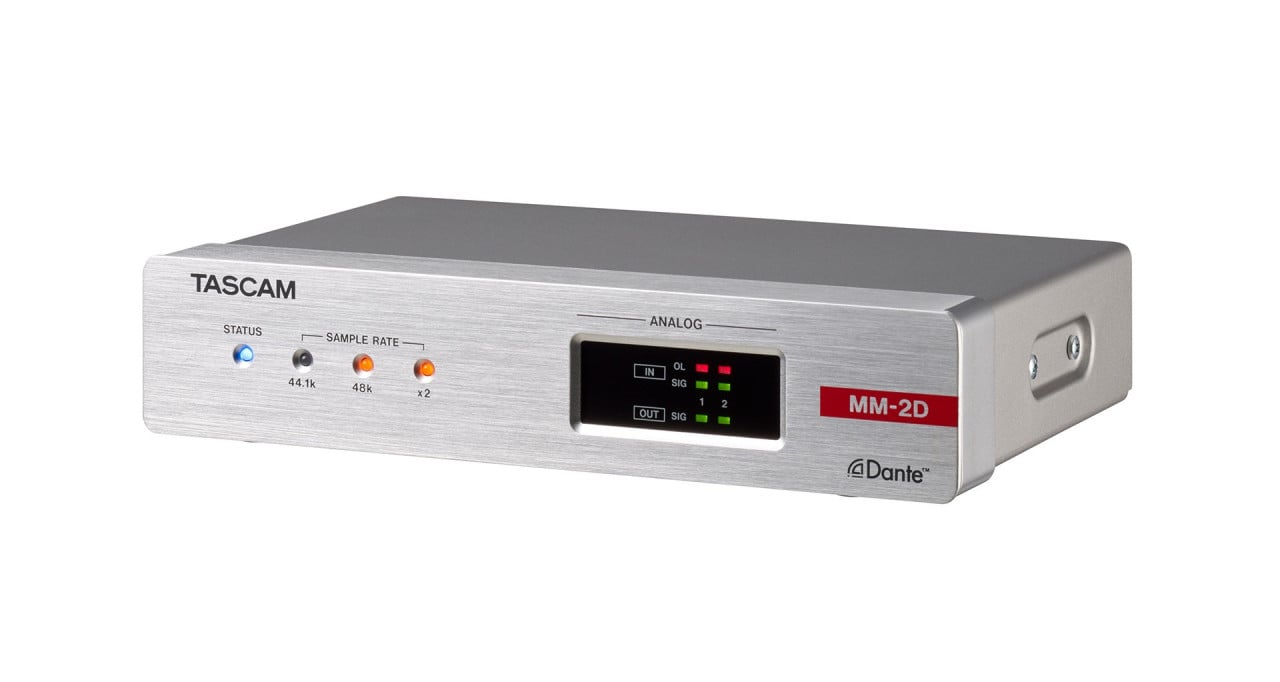

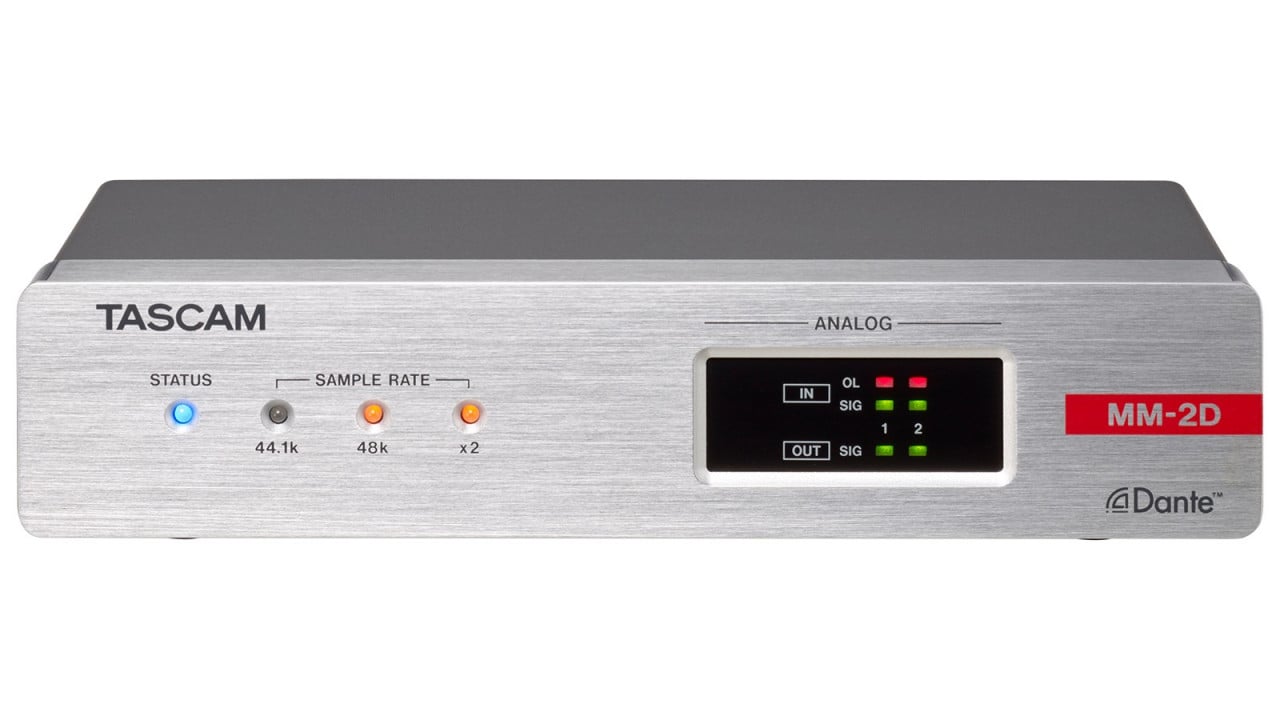

Tascam MM-2D-X

MM-2D-E je kompaktni konverter s 2 kanala i DSP-om koji ima XLR 1/2 19" konektore, 1U. On pretvara Dante ulazne signale u linijske izlazne signale.

Tehničke specifikacije:

• Formati: 44.1/48/88.2/96kHz, 16/24-bit
• Broj kanala: 2

DATA/DATA+PoE konekcije

• Konekcija: RJ-45
• Protokol prijenosa: Dante
• Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Kablovi: 5e ili STP

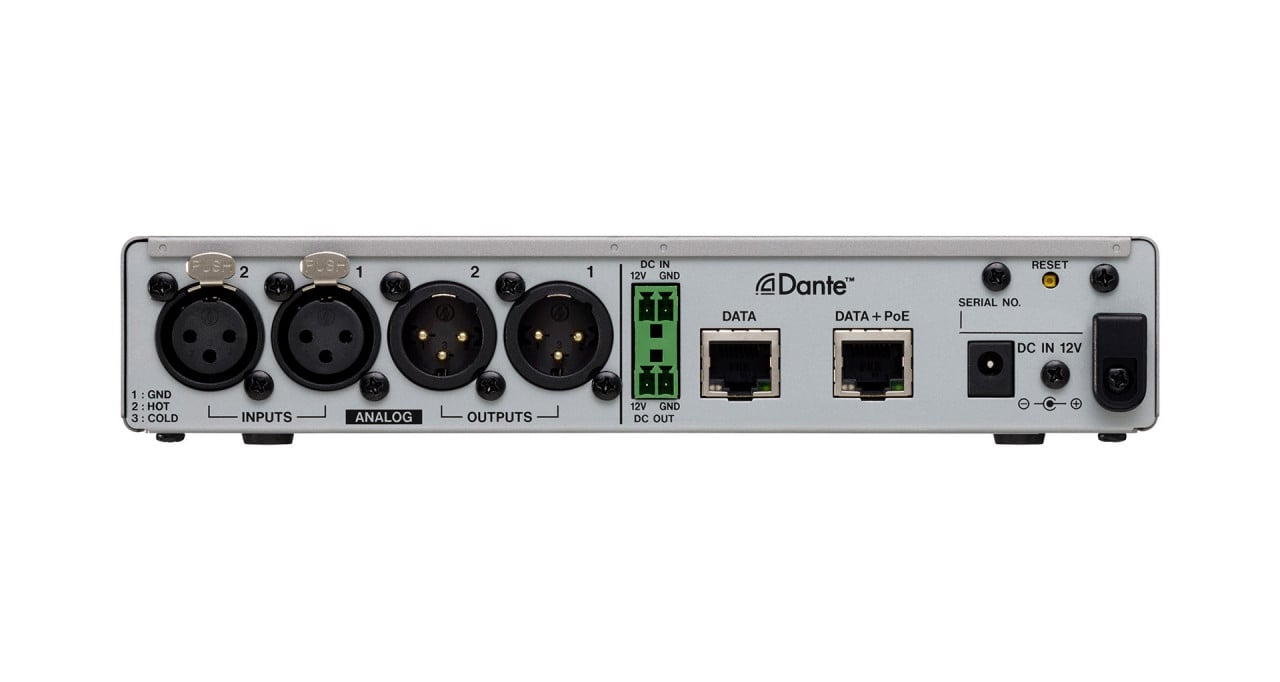

Konekcije analognih ulaza:

• Konekcija: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Minimalna ulazna razina: -74 dBu
• Maksimalna ulazna razina: +26 dBu
• Ulazna impedancija: 2.0 kΩ

Konekcije analognih izlaza:

• Konekcija: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
• Nominalne izlazne razine:
• +4 dBu (Ref. razina -9 dBFS)
• +6 dBu (Ref. razina -9 dBFS)

Maksimalna izlazna razina (preklopna)

• +15 dBu (Ref. razina: -9 dBFS)
• +18 dBu (Ref. razina: -14 dBFS)
• +20 dBu (Ref. razina: -16 dBFS)
• +22 dBu (Ref. razina: -18 dBFS)
• +24 dBu (Ref. razina: -20 dBFS)

Izlazna impedancija: 200 Ω

• Napajanje: PoE klasa 0
• Potrošnja energije: 6W
• Dimenzije: 214 x 44.45 x 136.1 mm
• Težina: 878 g
• Radna temperatura: 0°C-40°C

MIC IN → DANTE OUT
Pojačalo mikrofona EIN (razina šuma: -125 dBu (150Ω, 22kHz LPF+A,
Frekvencijski odziv:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz uzorkovanje, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz uzorkovanje, JEITA)

• Izobličenje (THD+N) 0.005 %(-1 dBFS ulaz, 44.1/48/88.2/96kHz, JEITA)
• Odnos S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Preklapanje: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dinamički raspon: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Frekvencijski odziv:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz, JEITA)

• Izobličenje (THD+N): 0.005 %(kada -1 dBFS ulaz, 44.1/48/88.2/96kHz, JEITA)
• Odnos S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Preklapanje: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dinamički raspon: 105 dB (44.1/48/88.2/96kHz, JEITA)
