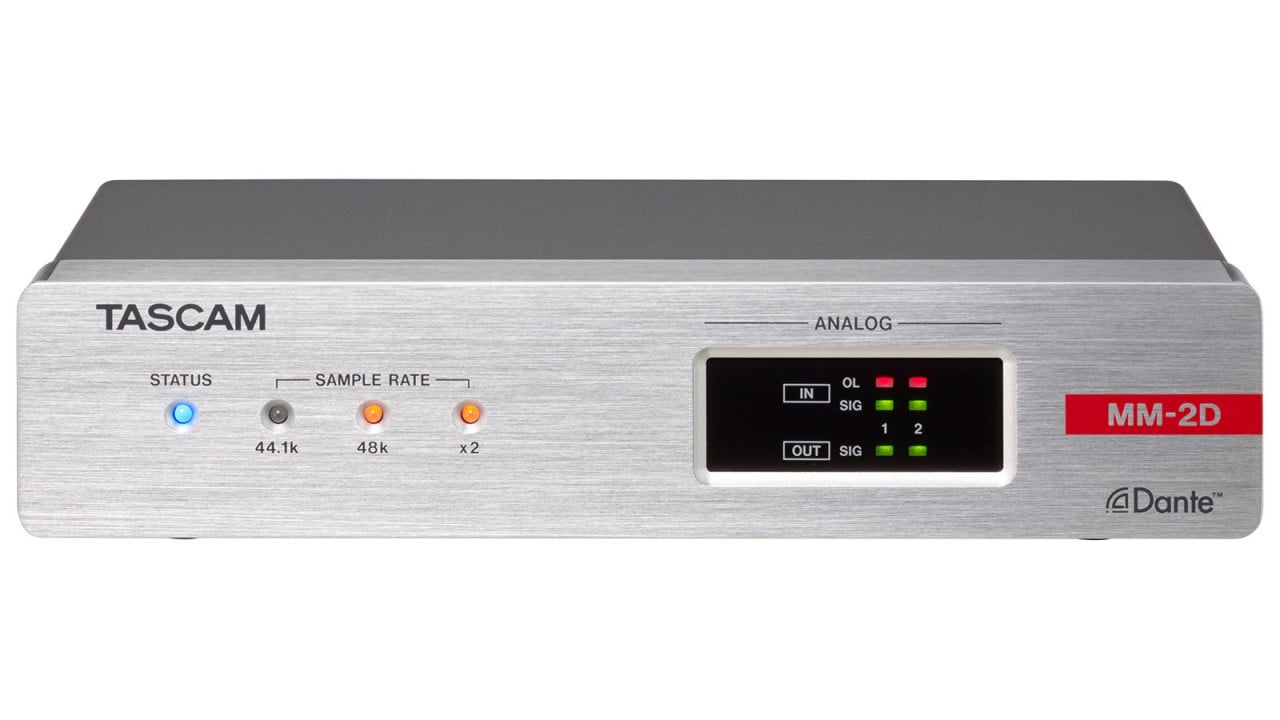

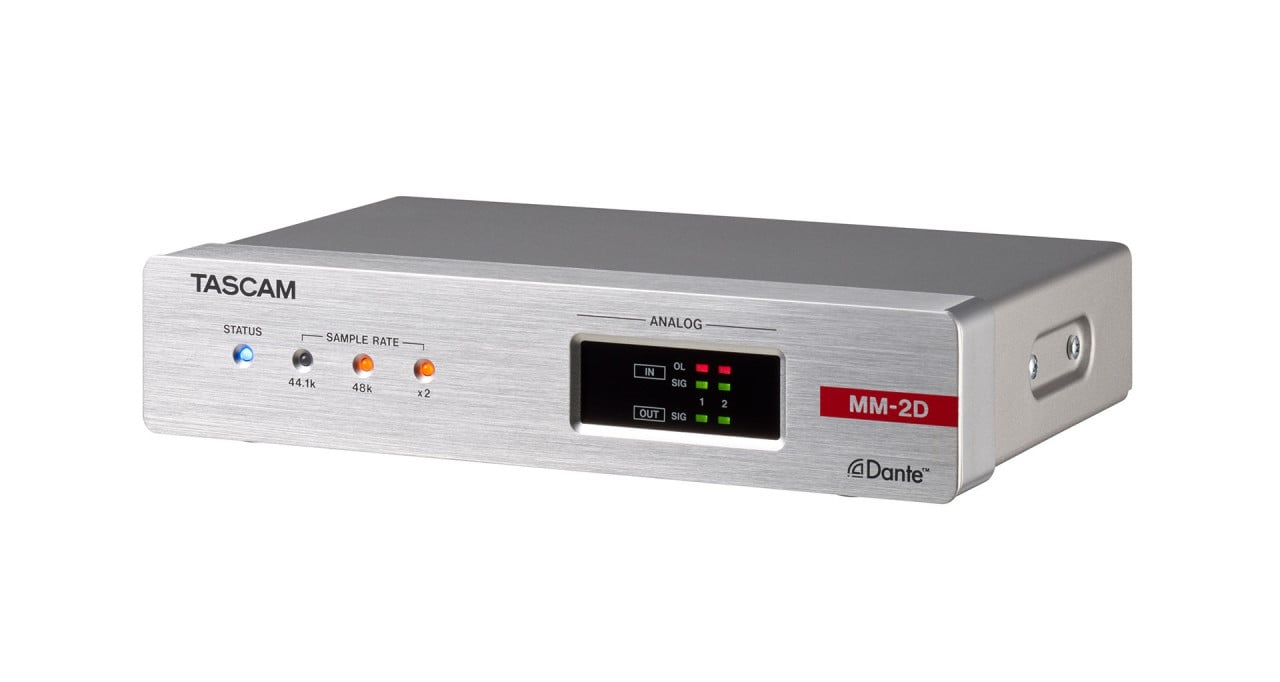

Tascam MM-2D-X

MM-2D-E je kompaktný prevodník s 2 kanálmi a DSP, ktorý disponuje konektormi XLR 1/2 19", 1U. Tento prevodník prevádza Dante vstupné signály na výstupné linkové signály.

Technické špecifikácie:

• Formáty: 44.1/48/88.2/96kHz, 16/24-bit
• Počet kanálov: 2

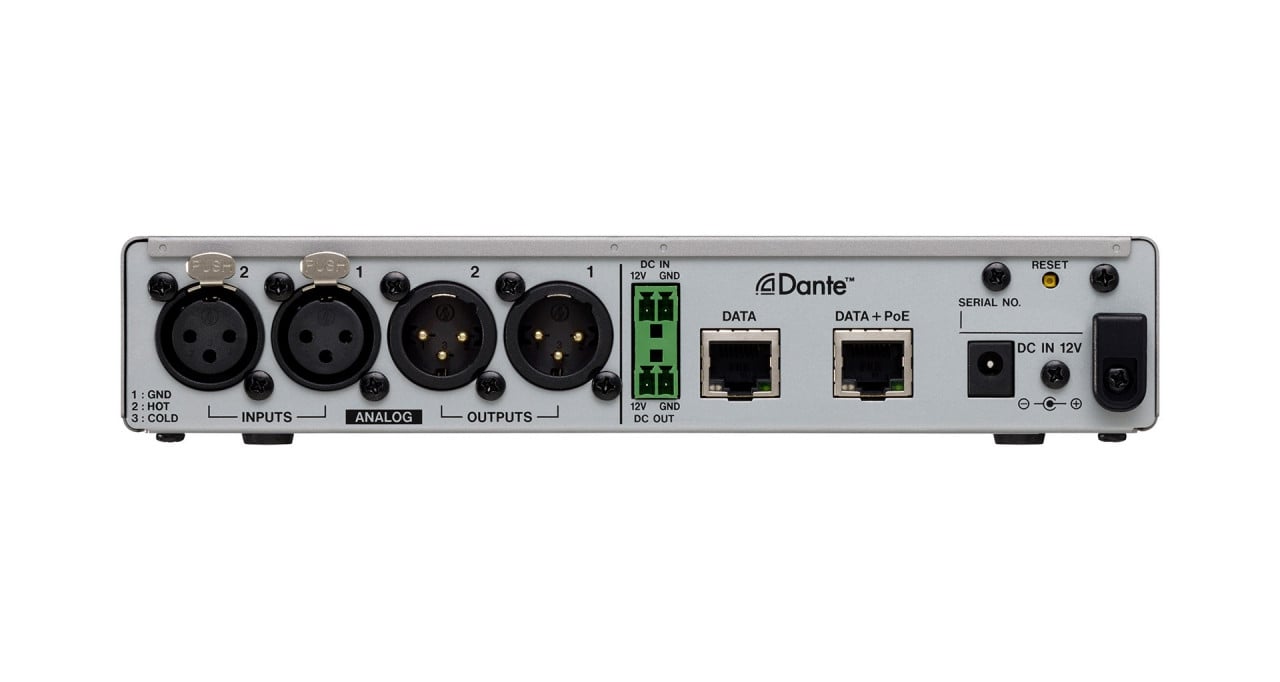

DATA/DATA+PoE pripojenia

• Pripojenie: RJ-45
• Protokol prenosu: Dante
• Štandard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Káble: 5e alebo STP

Pripojenia analógových vstupov:

• Pripojenie: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Minimálna vstupná úroveň: -74 dBu
• Maximálna vstupná úroveň: +26 dBu
• Vstupná impedancia: 2.0 kΩ

Pripojenia analógových výstupov:

• Pripojenie: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
• Menovité výstupné úrovne:
• +4 dBu (Ref. Level -9 dBFS)
• +6 dBu (Ref. Level -9 dBFS)

Maximálna výstupná úroveň (prepínateľná)

• +15 dBu (Ref. Level: -9 dBFS)
• +18 dBu (Ref. Level: -14 dBFS)
• +20 dBu (Ref. Level: -16 dBFS)
• +22 dBu (Ref. Level: -18 dBFS)
• +24 dBu (Ref. Level: -20 dBFS)

Výstupná impedancia: 200 Ω

• Spotreba energie: 6W
• Rozmery: 214 x 44.45 x 136.1 mm
• Hmotnosť: 878 g
• Prevádzkový teplotný rozsah: 0°C-40°C

MIC IN → DANTE OUT
Zosilňovač mikrofónu EIN (ekvivalentná hladina šumu: -125 dBu (150Ω, 22kHz LPF+A, JEITA)
Frekvenčná odozva:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz vzorkovacia frekvencia, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz vzorkovacia frekvencia, JEITA)

• Skreslenie (THD+N) 0.005 %(-1 dBFS vstup, 44.1/48/88.2/96kHz, JEITA)
• Poměr S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prelínanie: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamický rozsah: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Frekvenčná odozva:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz, JEITA)

• Skreslenie (THD+N): 0.005 %(pri -1 dBFS vstupe, 44.1/48/88.2/96kHz, JEITA)
• Poměr S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prelínanie: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamický rozsah: 105 dB (44.1/48/88.2/96kHz, JEITA)
