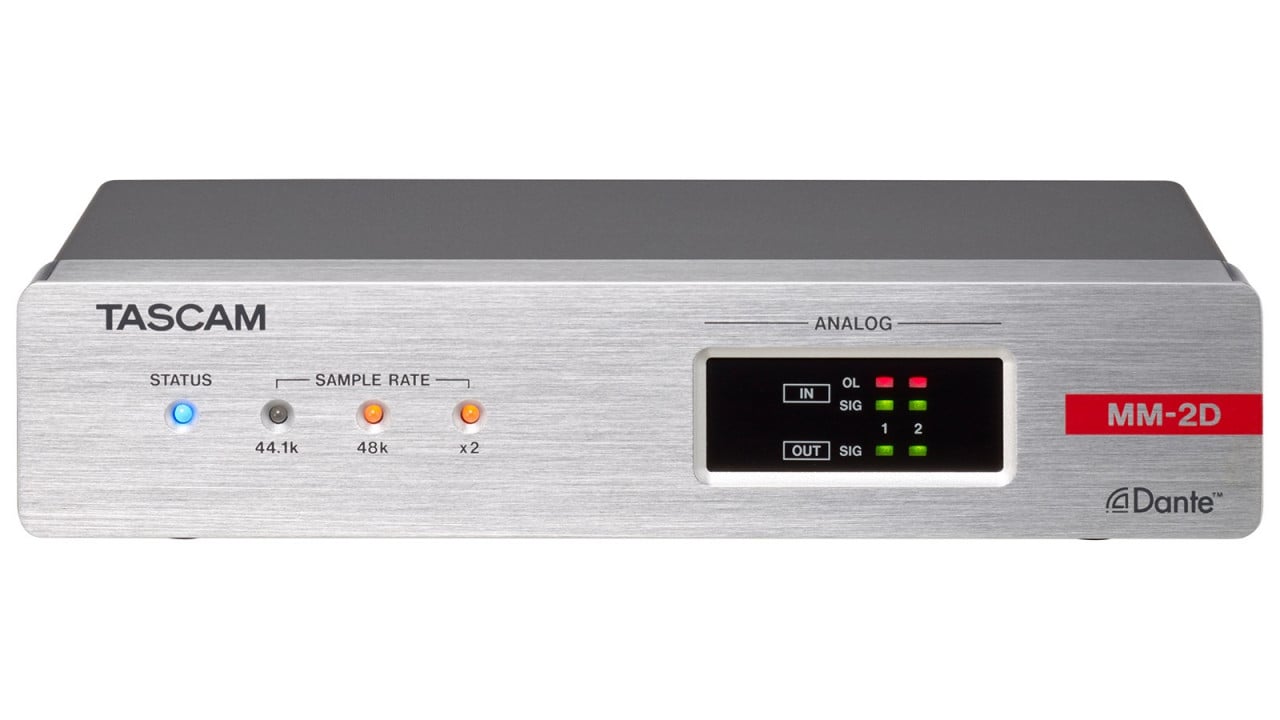

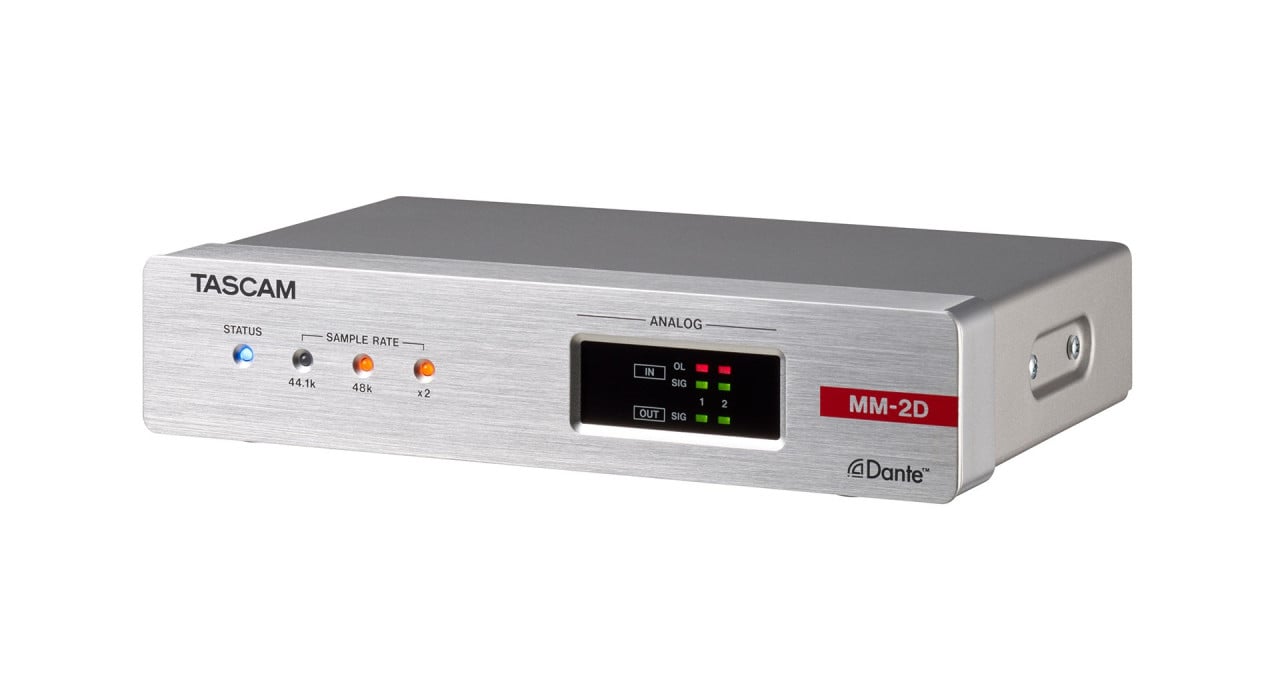

Tascam MM-2D-X

MM-2D-E to kompaktowy konwerter z 2 kanałami i DSP, wyposażony w złącza XLR 1/2 19", 1U. Konwertuje sygnały wejściowe Dante na sygnały wyjściowe liniowe.

Specyfikacje techniczne:

• Formaty: 44.1/48/88.2/96kHz, 16/24-bit
• Liczba kanałów: 2

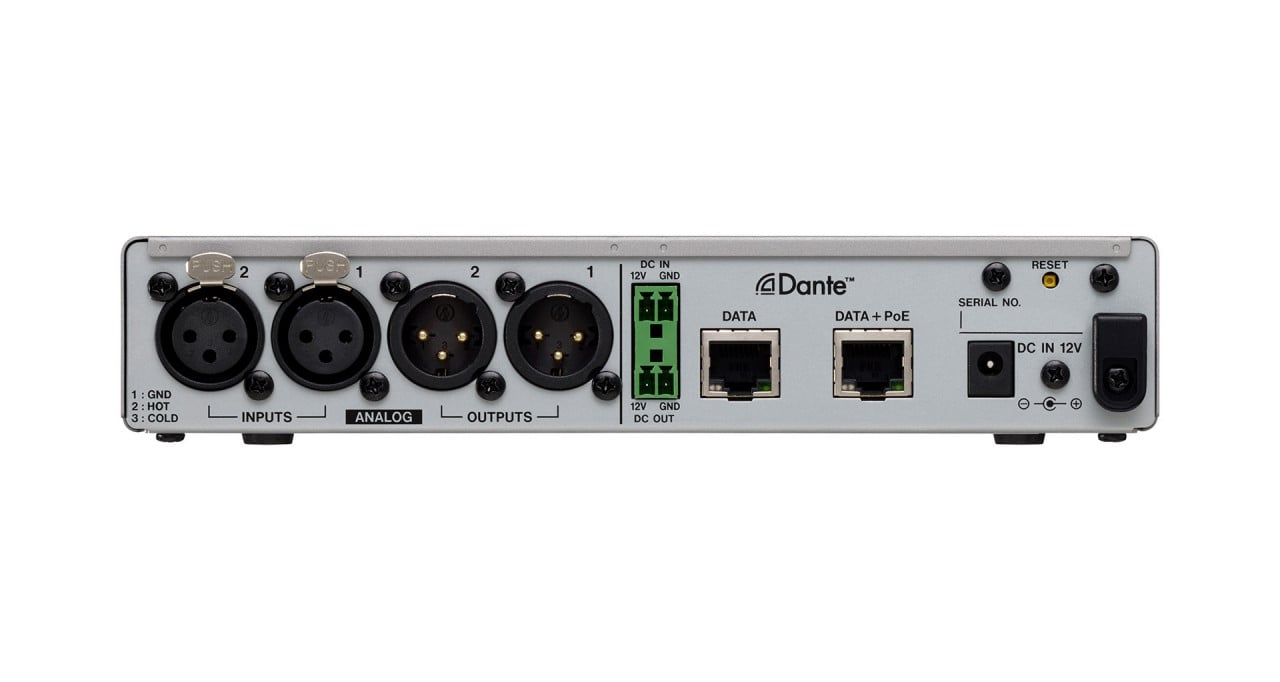

Połączenia DATA/DATA+PoE

• Połączenie: RJ-45
• Protokół transmisji: Dante
• Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Kable: 5e lub STP

Połączenia wejść analogowych:

• Połączenie: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Minimalny poziom wejściowy: -74 dBu
• Maksymalny poziom wejściowy: +26 dBu
• Impedancja wejściowa: 2.0 kΩ

Połączenia wyjść analogowych:

• Połączenie: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
• Nominalne poziomy wyjściowe:
• +4 dBu (Ref. Level -9 dBFS)
• +6 dBu (Ref. Level -9 dBFS)

Maksymalny poziom wyjścia (przełączany)

• +15 dBu (Ref. Level: -9 dBFS)
• +18 dBu (Ref. Level: -14 dBFS)
• +20 dBu (Ref. Level: -16 dBFS)
• +22 dBu (Ref. Level: -18 dBFS)
• +24 dBu (Ref. Level: -20 dBFS)

Impedancja wyjściowa: 200 Ω

• Zasilanie: PoE klasa 0
• Zużycie energii: 6W
• Wymiary: 214 x 44.45 x 136.1 mm
• Waga: 878 g
• Zakres temperatury pracy: 0°C-40°C

MIC IN → DANTE OUT
Wzmocnienie mikrofonu EIN (poziom szumów ekwiwalentnych: -125 dBu (150Ω, 22kHz LPF+A, JEITA)
Odpowiedź częstotliwościowa:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz częstotliwość próbkowania, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz częstotliwość próbkowania, JEITA)

• Zniekształcenia (THD+N) 0.005 %(-1 dBFS wejście, 44.1/48/88.2/96kHz, JEITA)
• Stosunek S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Przenikanie: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Zakres dynamiczny: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Odpowiedź częstotliwościowa:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz, JEITA)

• Zniekształcenia (THD+N): 0.005 %(gdy -1 dBFS wejście, 44.1/48/88.2/96kHz, JEITA)
• Stosunek S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Przenikanie: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Zakres dynamiczny: 105 dB (44.1/48/88.2/96kHz, JEITA)
