LD Systems Zone 622

LD Systems Zone 622 - mikser s 2 izlazne zone. Ima 6 linijskih ulaza i dva mikrofonna kanala, koja se mogu dodijeliti stereo izlazu ili mono masteru. Sadrži sve bitne funkcije, ulaz za vanjski sustav hitnog obavještavanja s vlastitom kontrolom glasnoće, i vezu za daljinski kontrolirani mute prekidač. Idealno je za zvučne sustave za odvojene zone u restoranima, klubovima, hotelima, fitness centrima i prezentacijama.

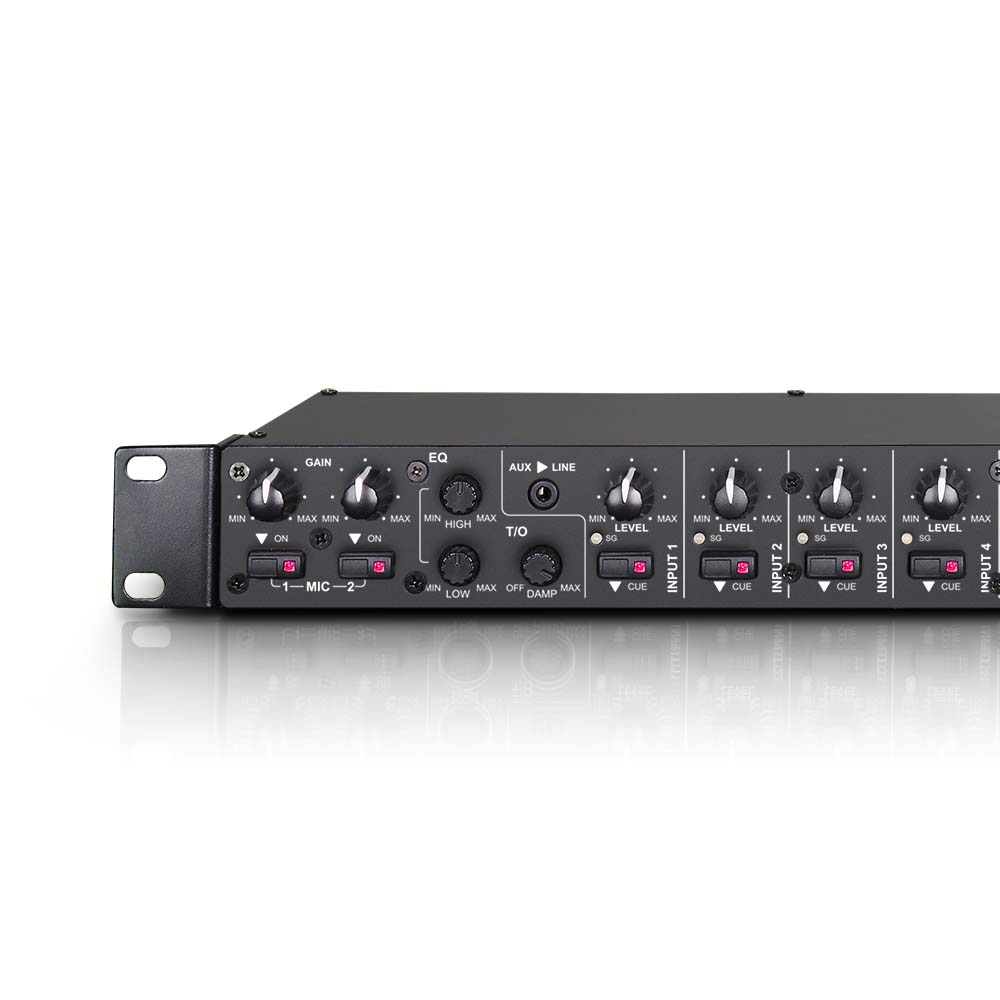

Dva balansirana mikrofonna kanala, s 6.3 mm stereo jack konektorima, opremljena su kontrolama za Gain, Talkover glasnoću, Talkover prigušenje, phantom napajanje 12V i 2-bend EQ.
Linijski kanali 1 i 2 mogu se koristiti za povezivanje mikrofonima s nebalansiranim signalom, dok je kanal 6 posebno namijenjen za balansirane FQH signale.

Stereo ulazni kanali imaju Cue gumb i prikaz za kontrolu glasnoće signala, dok kanali 1-5 imaju dodatni gain trimer.

Zone 622 također nudi ulaz s mini jack konektorom od 3.5 mm i USB priključak koji se koristi kao stereo ulaz ili izlaz za snimanje, što omogućava korištenje Zone 633 kao vanjske audio sučelje.

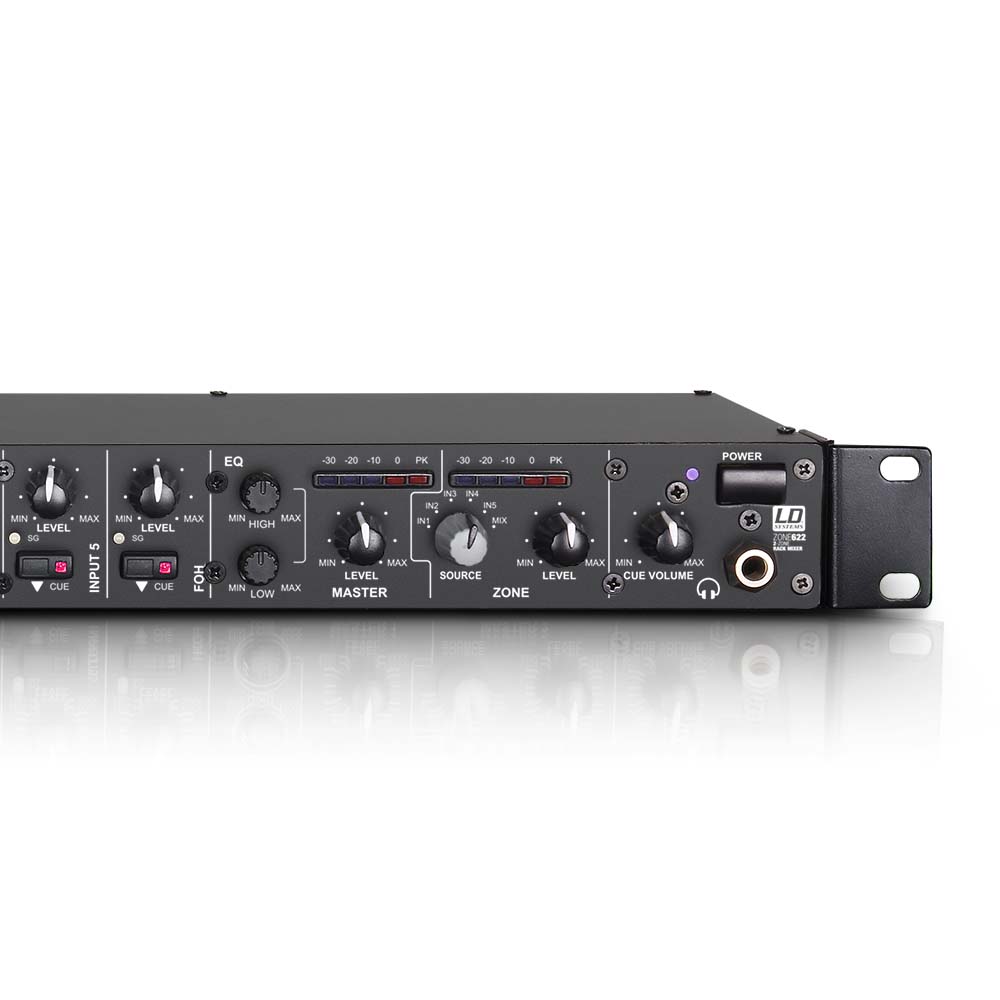

Odjeljci mono/stereo izlaza imaju vlastite mjerače, 2-bend EQ, trimer za podešavanje maksimalne razine izlaza, elektronički balansirane jack konektore, terminal block konektore, nebalansirane RCA konektore u stereo odjeljku, jack izlaz za pregled, i izlaz za snimanje.

• Broj zona: 2 (Master, Zona)
• Tip: stereo
• Visina za ugradnju: 1U
• Ukupan broj ulaznih kanala: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
• Frekvencijski odgovor: 20 - 40000Hz
• Mikrofonski kanali: 2 (s phantom napajanjem 12 V)
• Konektori mikrofonskih kanala: 6.3 mm stereo jack (balansiran)
• Kontrole mikrofonskih kanala: 1 x Talk Over Level, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, On / Off, Gain
• Elementi prikaza mikrofonskih kanala: On-LED
• Impedancija ulaza mikrofonskih kanala: 4kOhmi
• Osjetljivost ulaza mikrofonskih kanala: 6.1mV
• THD mikrofonskih kanala: 0.08%
• Ulazni kanali mikrofon/linija: 2

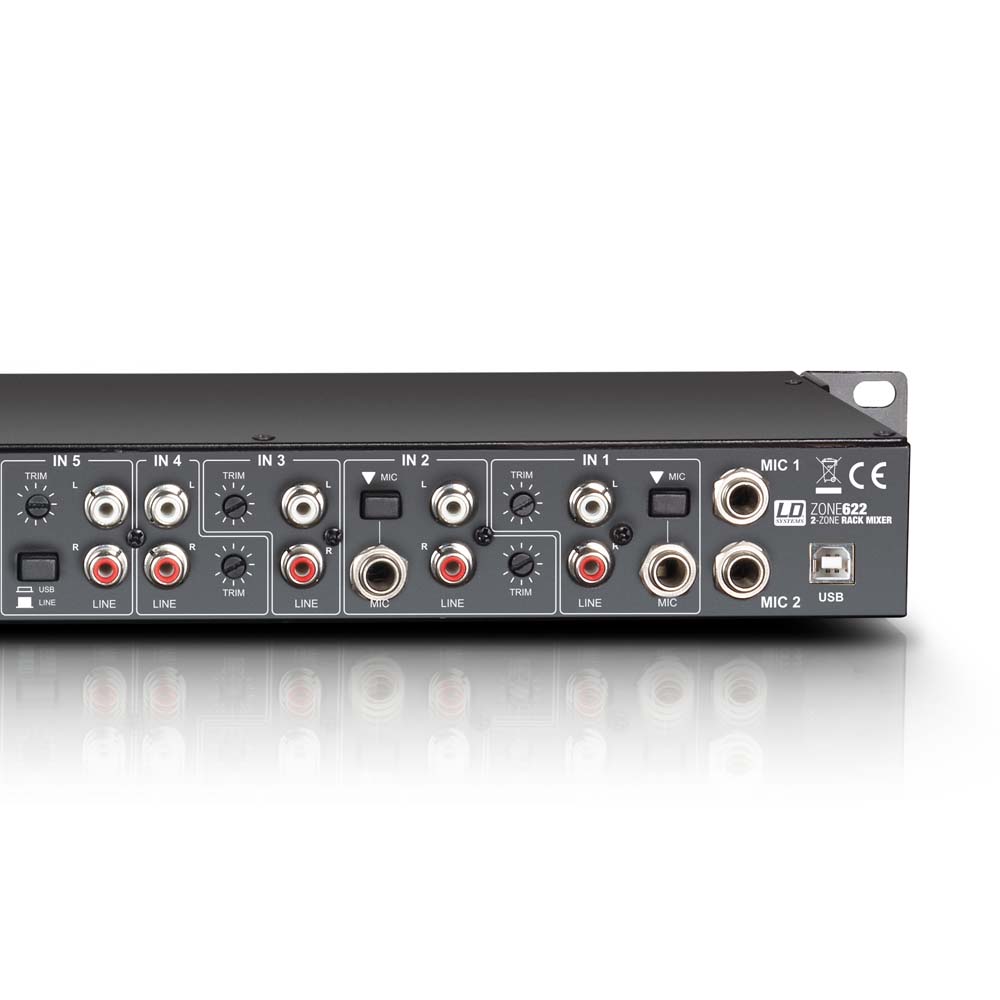

• Konektori ulaznih kanala mikrofon/linija: 2 x RCA, 3.5 mm stereo jack (ulaz 1), 6.3 mm stereo jack (balansiran)
• Kontrole ulaznih kanala mikrofon/linija: mic/line, Cue, Trim, level
• Elementi prikaza ulaznih kanala mikrofon/linija: Signal-LED, Cue-LED
• Linijski kanali: 3
• Konektori ulaza linijskih kanala: Ulaz 3-4: 2 x RCA, Ulaz 5: 2 x RCA + USB
• Kontrole linijskih kanala: Trim, level, Cue
• Elementi prikaza linijskih kanala: Signal-LED, Cue-LED
• Impedancija ulaza linijskih kanala: 4kOhm
• Osjetljivost ulaza linijskih kanala: 1.5V
• THD linijskih kanala: 0.03%
• Osjetljivost ulaza AUX/Line: 3V
• FOH kanali: 1
• Konektori ulaza FOH kanala: 6.3 mm stereo jack (2 x balansiran)
• Kontrole ulaza FOH kanala: Cue, level
• Elementi prikaza ulaza FOH kanala: Cue-LED, Signal-LED
• Izlazi linije: 3 (Master - Stereo, Zona - Mono, Rec - Stereo)

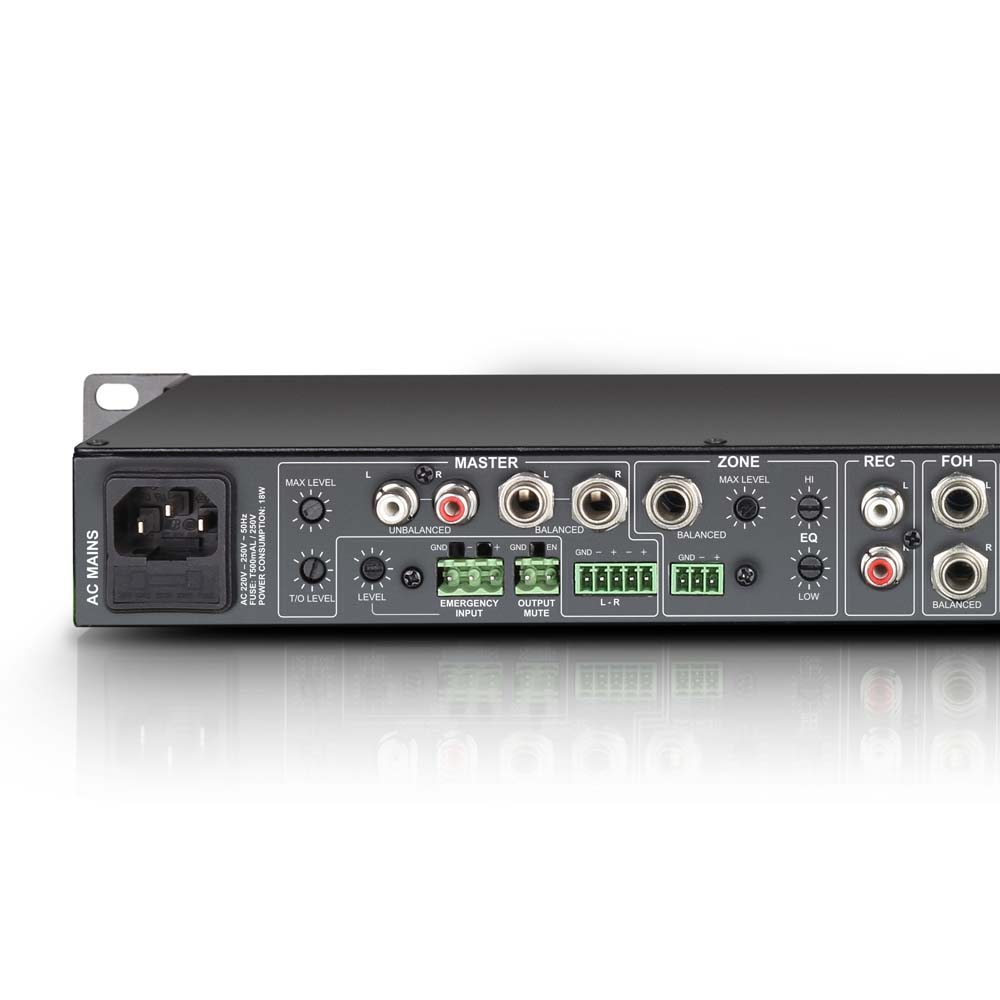

• Konektori izlaza kanala master: terminal block, RCA (x2), 6.3 mm stereo jack (2 x balansiran)
• Kontrole kanala master: EQ Low, level, EQ Hi, Max. Level
• Elementi prikaza kanala master: 5-Segment Level Meter
• Nivoi izlaznog signala kanala master: (balansiran) 24dBu, (nebalansiran) 18dBu
• Konektori izlaza zone: 6.3 mm stereo jack (balansiran), terminal block
• Kontrole zone: EQ Low, level, EQ Hi, Max. Level, Source Input 1-5/Mix
• Elementi prikaza zone: 5-Segment Level Meter
• Nivoi izlaznog signala zone: 24 dBu (balansiran/nebalansiran)
• Konektori izlaza za snimanje: 2 x RCA
• Izlaz za slušalice: 1
• Konektor izlaza za slušalice: 6.3 mm TRS
• Kontrole izlaza za slušalice: Cue Volume
• Napon izlaza za slušalice: (na 32 Ohm) 1.25V
• Dodatni ulazi: 2 (hitni ulaz, Mute izlaz)
• Konektor dodatnih ulaza: terminal block
• Kontrola dodatnih ulaza: Level Emergency Input
• Kontrole dodatne: power switch
• Elementi dodatnog prikaza: Power-LED
• Napon napajanja: 220 - 250 V AC, 50 Hz
• Konektor napajanja: IEC konektor
• Potrošnja: 18W
• Osigurač: T 500 mAL / 250 V
• Dimenzije (H/D/W): 485/44/179 mm
• Težina: 2.4kg
• Pribor (uključeno): napojni kabel, terminal blocks
