LD Systems Zone 622

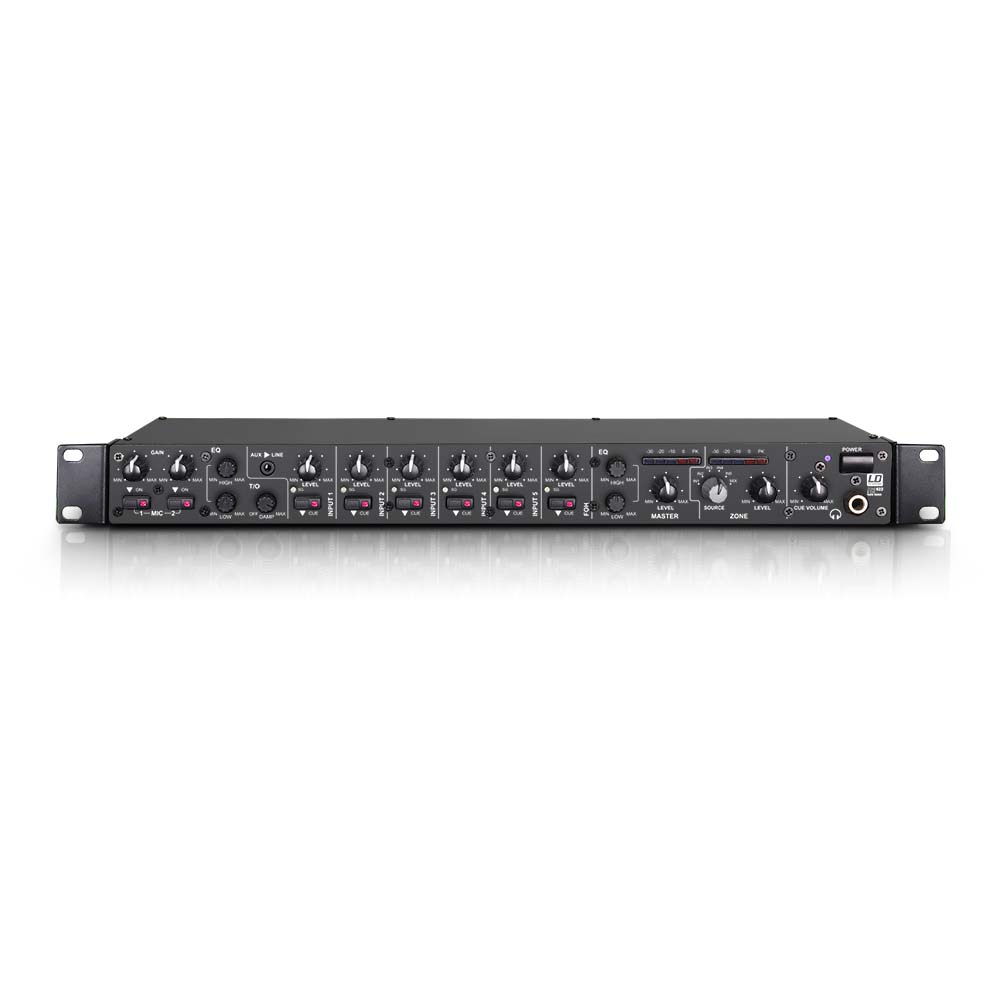

LD Systems Zone 622 - mešalnik z 2 območjema izhoda. Ima 6 linijskih vhodov in dva mikrofonna kanala, ki ju je mogoče dodeliti stereo izhodu ali mono master izhodu. Ima vse bistvene funkcije, vhod za zunanji sistem za nujno obveščanje s samostojnim nadzorom glasnosti in povezavo za daljinsko nadzorovan mute stikalo. Idealno je kot zvočni sistem za ločene prostore v restavracijah, klubih, hotelih, fitnes centrih in predstavitvah.

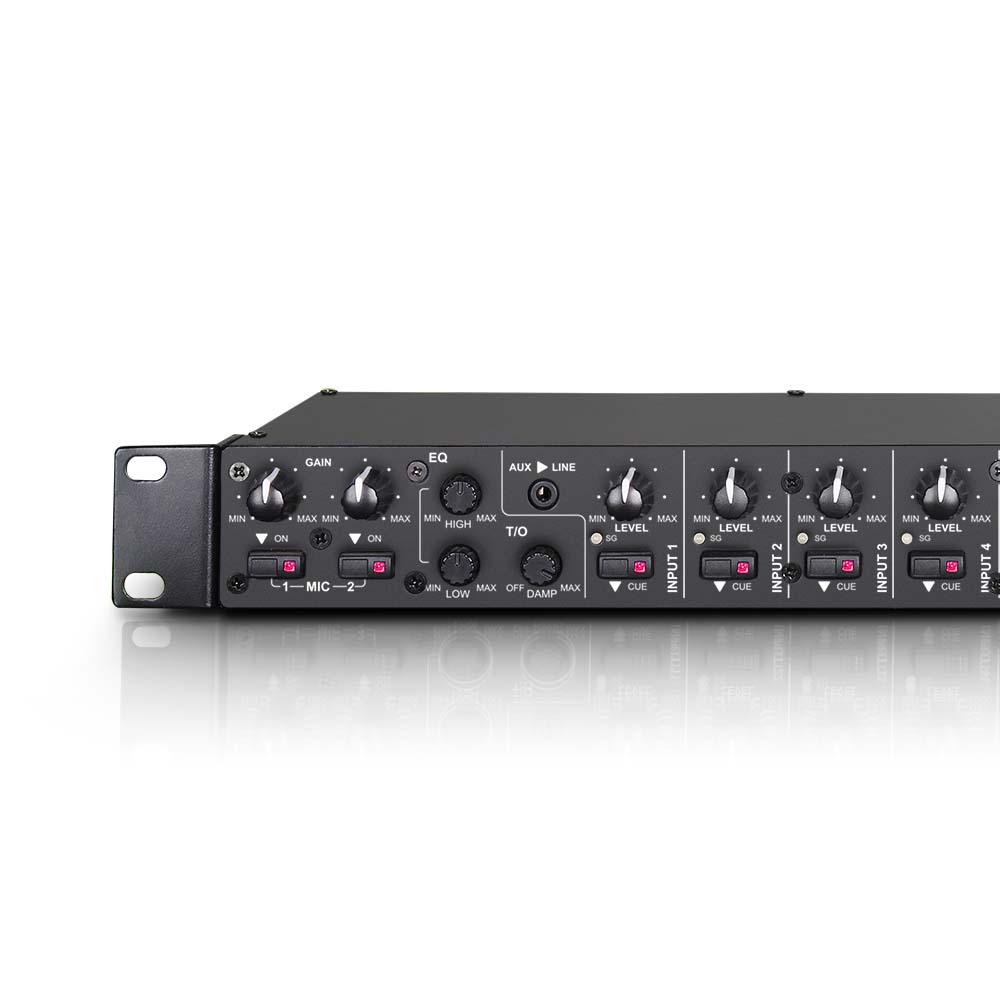

Oba uravnotežena mikrofonna kanala s stereo jack konektorji sta opremljena s kontrolami za Gain, Talkover glasnost, Talkover dušenje, phantom power 12V in 2-banda EQ.
Linijska kanala 1 in 2 se lahko uporabljata za povezavo mikrofonov z nebalansiranim signalom, kanal 6 pa je posebej namenjen za uravnotežene FQH signale.

Vhodni stereo kanali imajo Cue gumb in zaslon za nadzor glasnosti signala, kanali 1-5 pa imajo dodatni gain trimmer.

Zone 622 ponuja tudi vhod z mini jack konektorjem 3.5 mm in USB priključek, ki se uporablja kot stereo vhod ali izhod za snemanje, kar omogoča uporabo Zone 633 kot zunanjo avdio vmesnik.

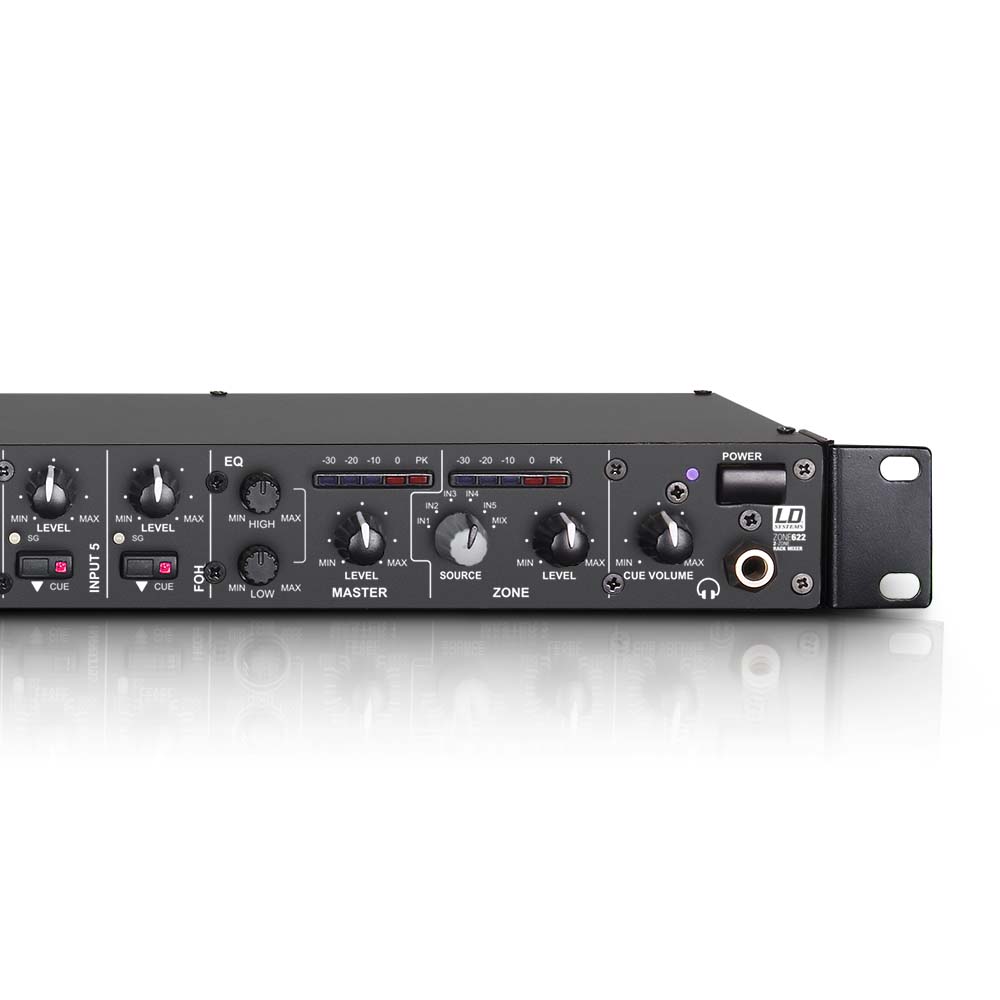

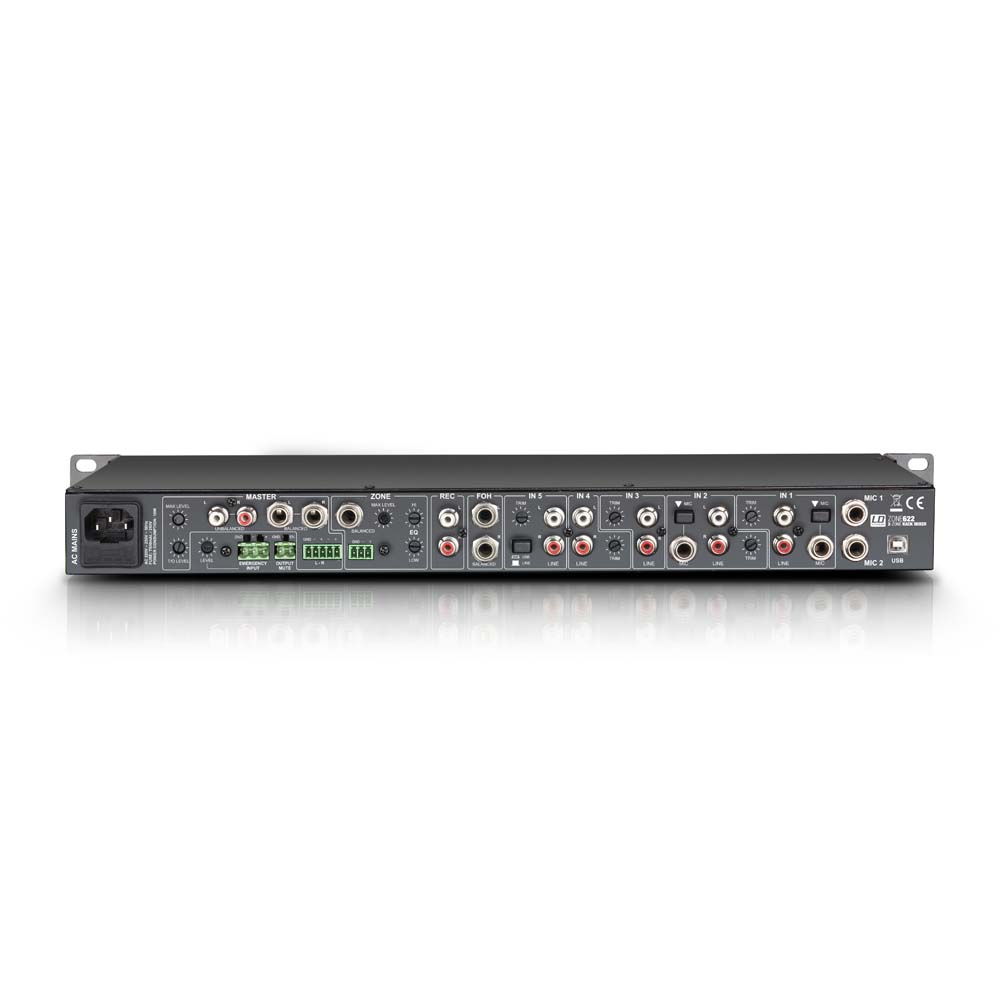

Odseki mono/stereo izhodov imajo svoje metre, 2-banda EQ, trimmer za prilagoditev največje izhodne ravni, elektronsko uravnotežene jack konektorje, terminal block konektorje, nebalansirane RCA konektorje na stereo odseku, jack izhod za predogled in izhod za snemanje.

• Število območij: 2 (Master, Območje)
• Tip: stereo
• Višina namestitve: 1U
• Skupno število vhodnih kanalov: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
• Frekvenčni odziv: 20 - 40000Hz
• Mikrofonni kanali: 2 (s phantom power 12 V)
• Konektorji mikrofonnih kanalov: 6.3 mm stereo jack (uravnotežen)
• Kontrole mikrofonnih kanalov: 1 x Talk Over Level, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, On / Off, Gain
• Elementi zaslona mikrofonov: On-LED
• Impedanca vhodnih mikrofonnih kanalov: 4kOhmi
• Občutljivost vhodnih mikrofonnih kanalov: 6.1mV
• THD mikrofonnih kanalov: 0.08%
• Vhodni kanali mikrofon/linija: 2
• Konektorji vhodnih kanalov mikrofon/linija: 2 x RCA, 3.5 mm stereo jack (vhod 1), 6.3 mm stereo jack (uravnotežen)
• Kontrole vhodnih kanalov mikrofon/linija: mic/line, Cue, Trim, level
• Elementi zaslona vhodnih kanalov mikrofon/linija: Signal-LED, Cue-LED
• Linijski kanali: 3
• Konektorji vhodnih linijskih kanalov: Vhod 3-4: 2 x RCA, Vhod 5: 2 x RCA + USB
• Kontrole linijskih kanalov: Trim, level, Cue
• Elementi zaslona linijskih kanalov: Signal-LED, Cue-LED
• Impedanca vhodnih linijskih kanalov: 4kOhm
• Občutljivost vhodnih linijskih kanalov: 1.5V
• THD linijskih kanalov: 0.03%
• Občutljivost vhodnega AUX/linije: 3V
• FOH kanali: 1
• Konektorji vhodnih kanalov FOH: 6.3 mm stereo jack (2 x uravnotežen)
• Kontrole vhodnih kanalov FOH: Cue, level
• Elementi zaslona vhodnih kanalov FOH: Cue-LED, Signal-LED
• Linijski izhodi: 3 (Master - Stereo, Območje - Mono, Rec - Stereo)
• Konektorji izhodnega kanala master: terminal block, RCA (x2), 6.3 mm stereo jack (2 x uravnotežen)
• Kontrole kanala master: EQ Low, level, EQ Hi, Max. Level
• Elementi zaslona kanala master: 5-segmentni merilnik ravni
• Nivoji izhodnega signala kanala master: (uravnotežen) 24dBu, (nebalansiran) 18dBu
• Konektorji izhoda območja: 6.3 mm stereo jack (uravnotežen), terminal block
• Kontrole območja: EQ Low, level, EQ Hi, Max. Level, Source Input 1-5/Mix
• Elementi zaslona območja: 5-segmentni merilnik ravni
• Nivoji signala izhoda območja: 24 dBu (uravnotežen/nebalansiran)
• Konektorji izhoda za snemanje: 2 x RCA
• Izhod za slušalke: 1
• Konektor izhoda za slušalke: 6.3 mm TRS
• Kontrole izhoda za slušalke: Cue Volume
• Napetost izhoda za slušalke: (pri 32 Ohm) 1.25V

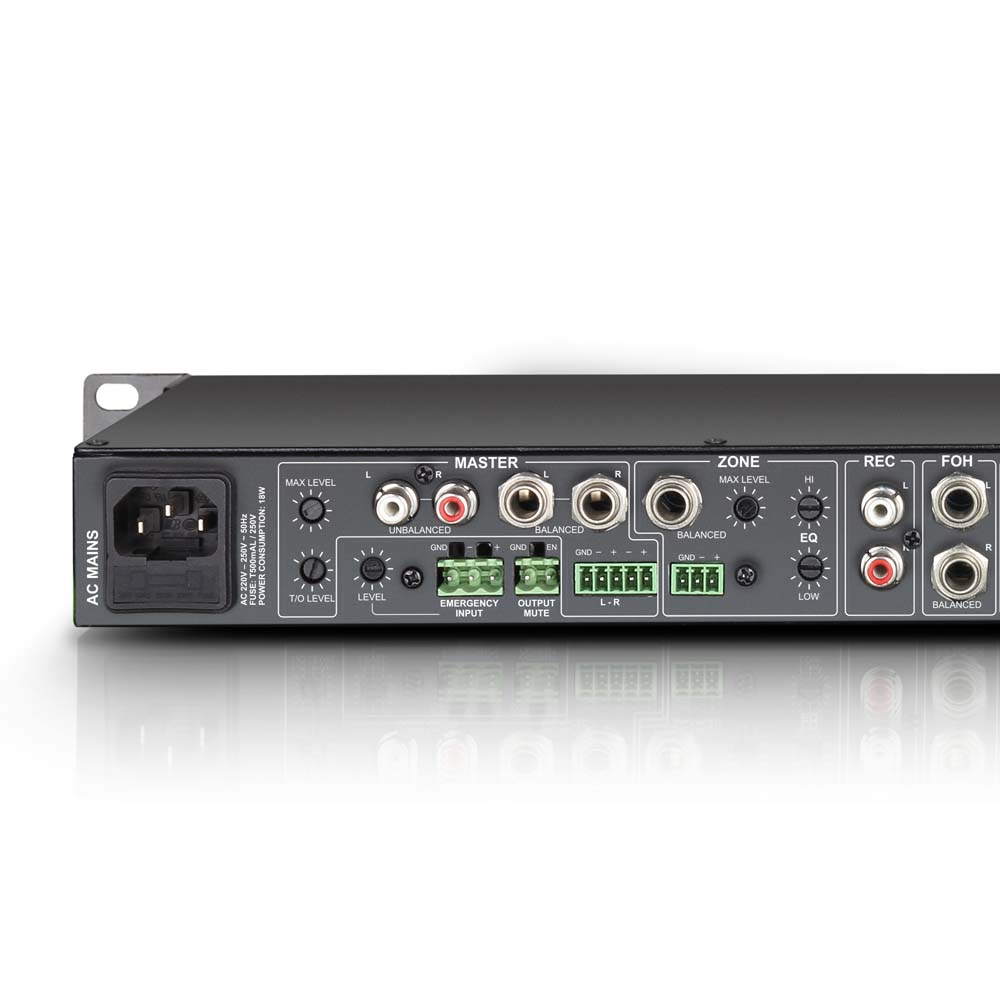

• Dodatni vhodi: 2 (vhod za nujne primere, izhod Mute)
• Konektor dodatnih vhodov: terminal block
• Nadzor dodatnih vhodov: Level Emergency Input
• Dodatne kontrole: napajalni stikalo
• Elementi dodatnega zaslona: Power-LED
• Napetost napajanja: 220 - 250 V AC, 50 Hz
• Konektor napajanja: IEC konektor
• Poraba: 18W
• Varnost: T 500 mAL / 250 V
• Dimenzije (H/D/W): 485/44/179 mm
• Teža: 2.4kg
• Dodatki (vključeni): napajalni kabel, terminal blocks
