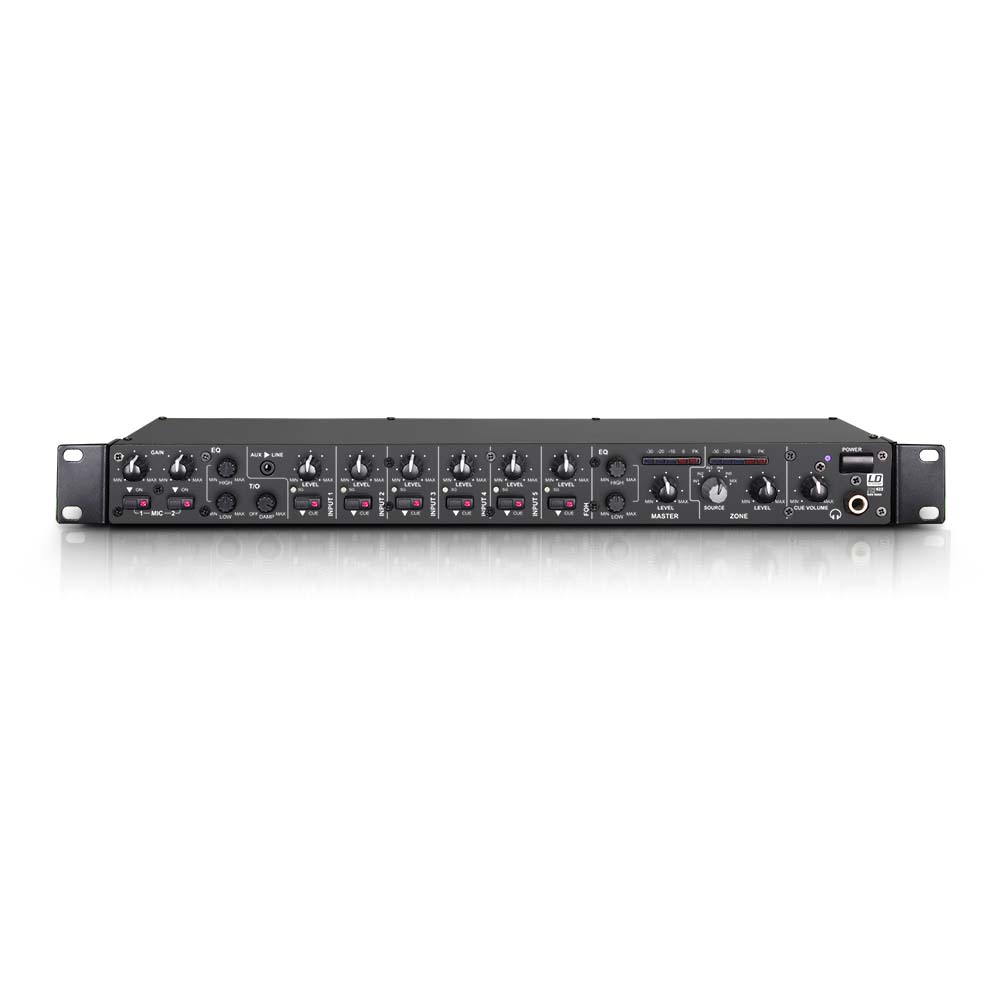

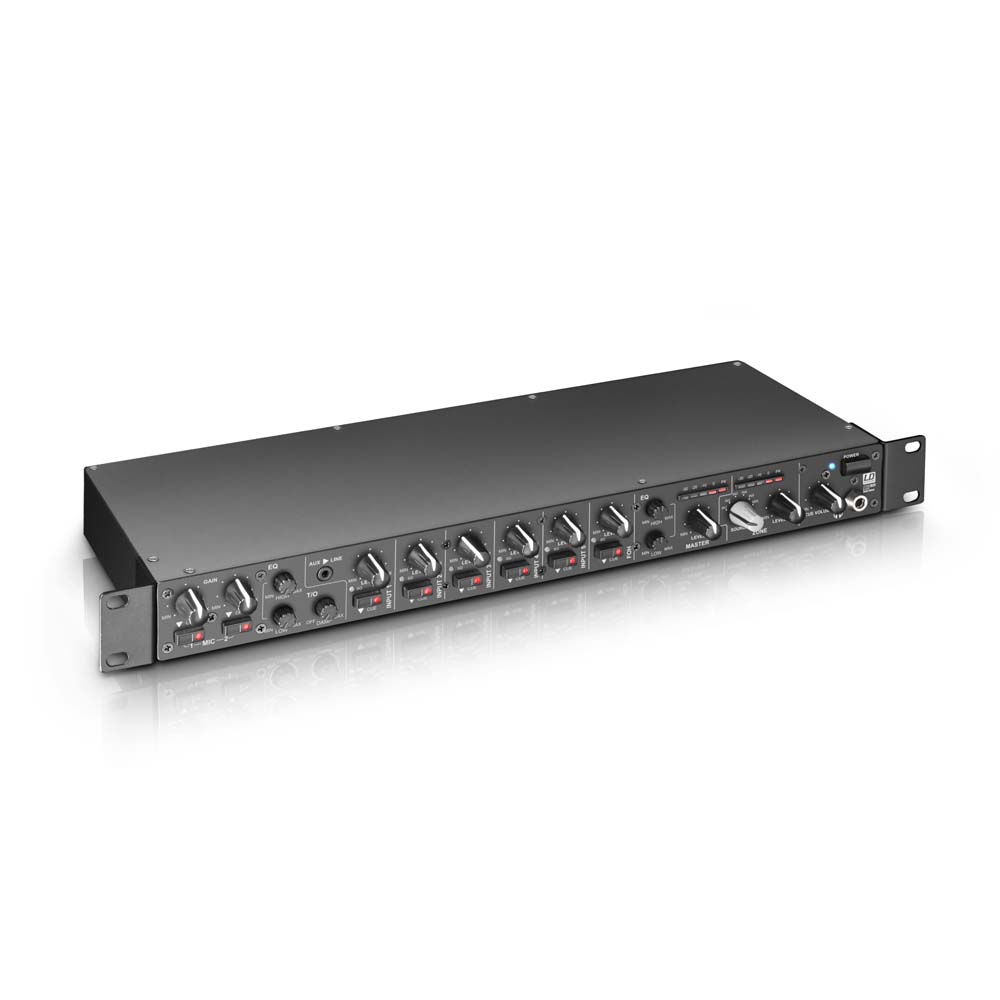

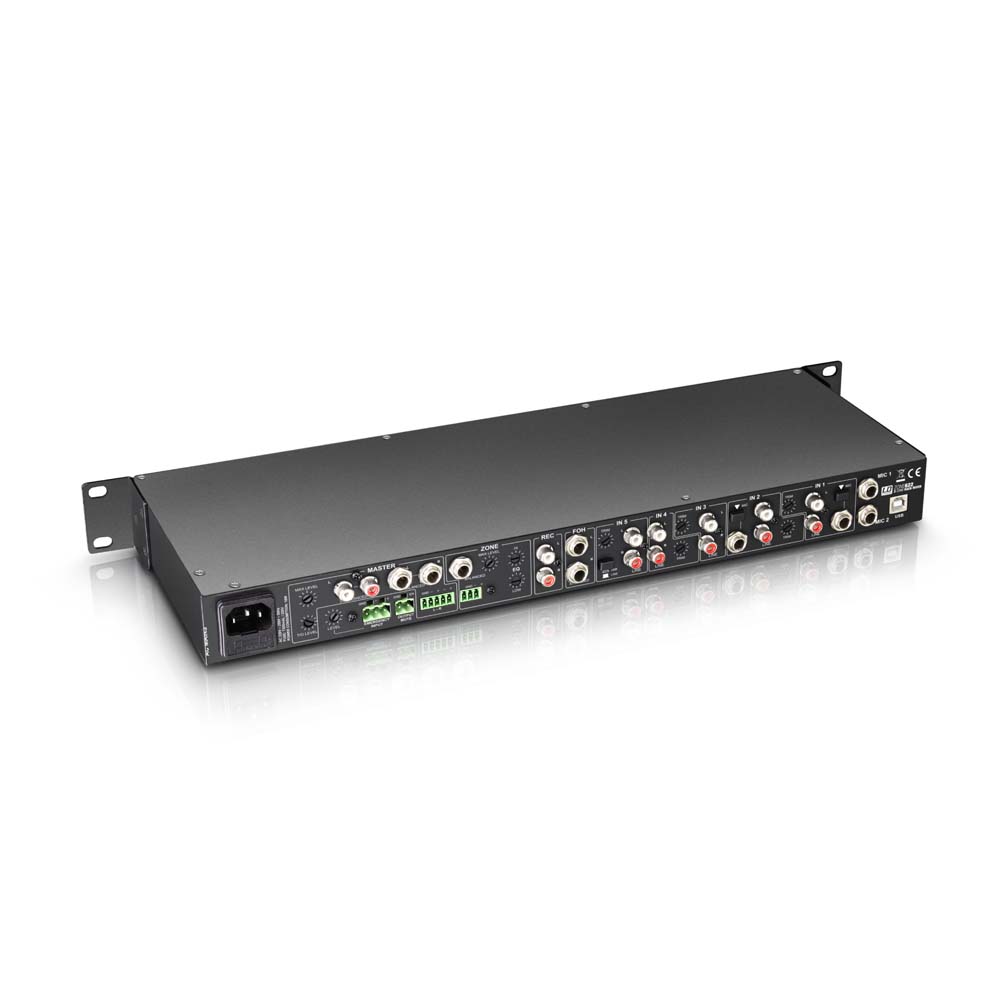

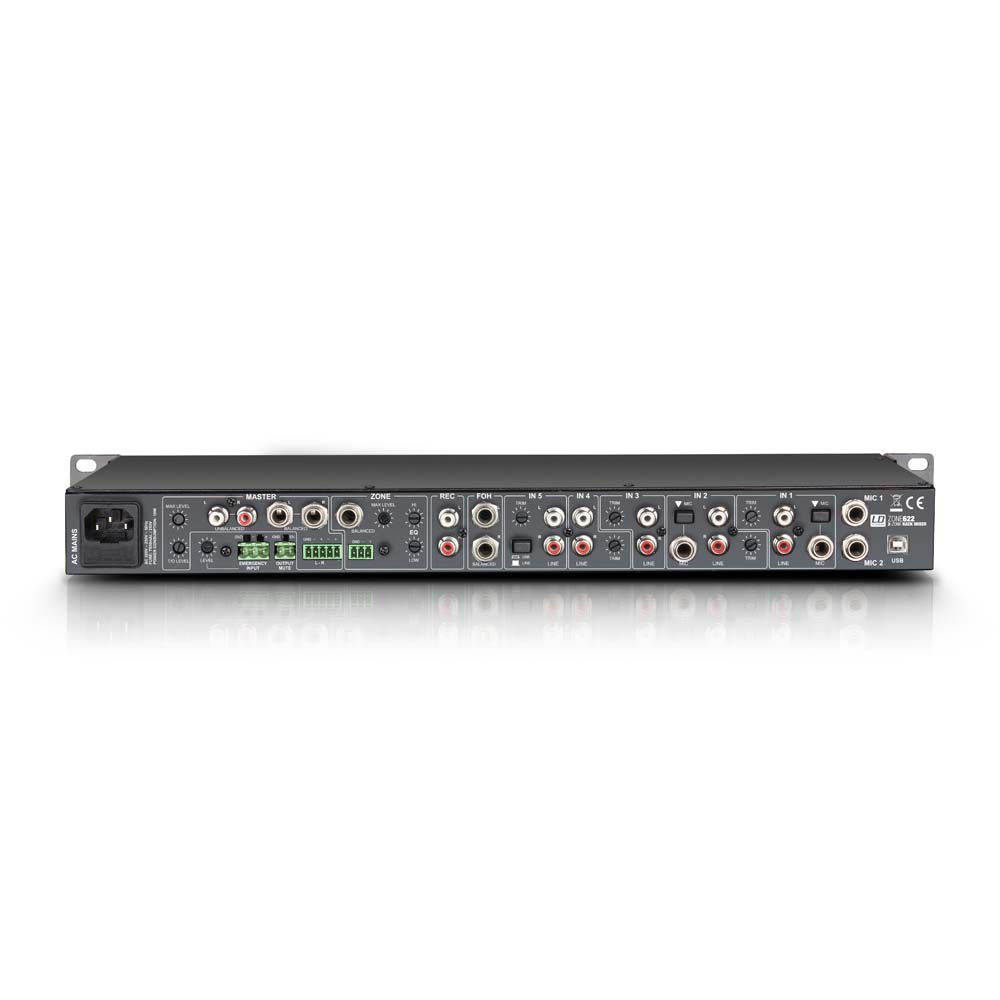

LD Systems Zone 622

LD Systems Zone 622 - mixér so 2 výstupnými zónami. Má 6 linkových vstupov a dva mikrofónové kanály, ktoré môžu byť priradené k stereo alebo mono master výstupu. Obsahuje všetky základné funkcie, vstup pre externý systém núdzového oznamovania s vlastným ovládaním hlasitosti a pripojenie pre diaľkovo ovládaný mute switch. Je ideálny ako zvukový systém pre oddelené zóny v reštauráciách, kluboch, hoteloch, fitness centrách a prezentáciách.

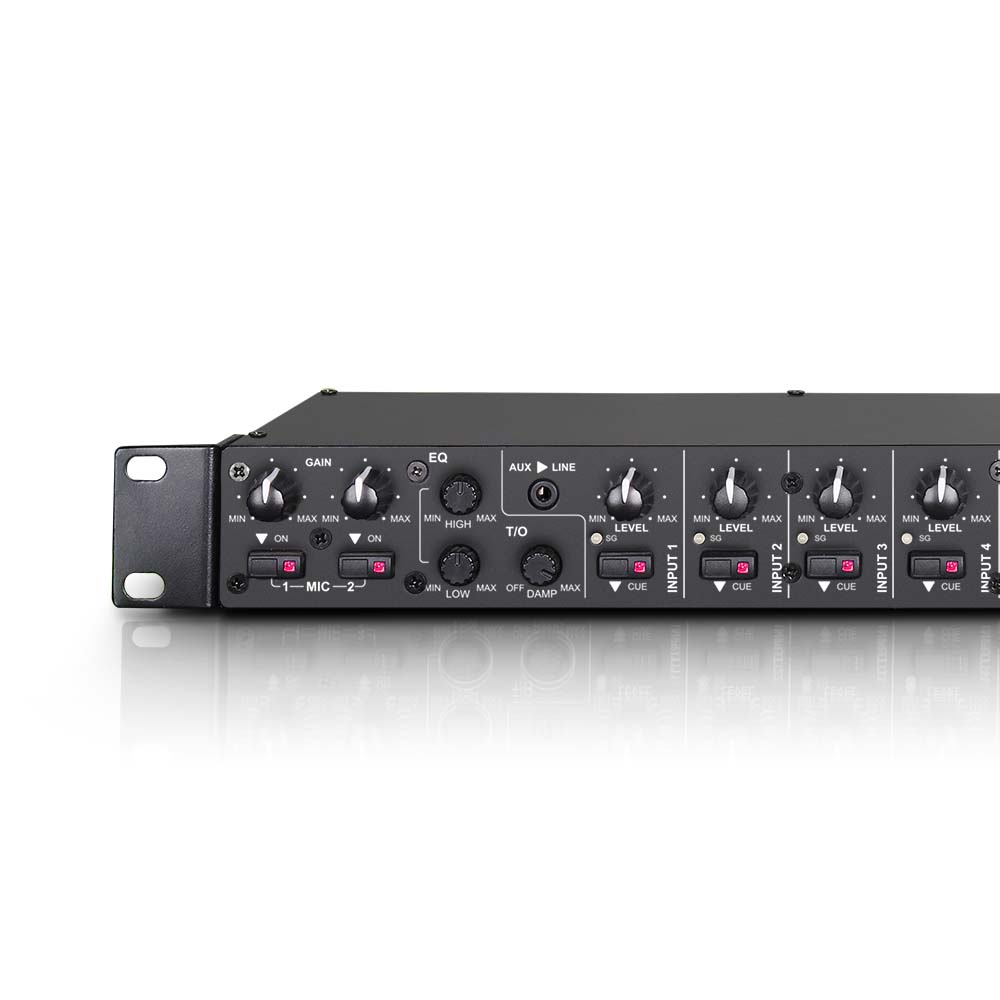

Oba vyvážené mikrofónové kanály s konektormi typu jack stereo sú vybavené ovládacími prvkami pre Gain, Talkover hlasitosť, Talkover útlm, phantom napájanie 12V a 2-pásmovým EQ.
Linkové kanály 1 a 2 môžu byť použité na pripojenie mikrofónov s nevyváženým signálom, zatiaľ čo kanál 6 je špeciálne určený pre vyvážené FQH signály.

Stereo vstupné kanály majú Cue tlačidlo a displej na ovládanie hlasitosti signálu, zatiaľ čo kanály 1-5 majú dodatočný gain trimmer.

Zone 622 ponúka aj vstup s mini jack konektorom 3.5 mm a USB port, ktorý sa používa ako stereo vstup alebo výstup na nahrávanie, čo umožňuje používanie Zone 633 ako externého audio rozhrania.

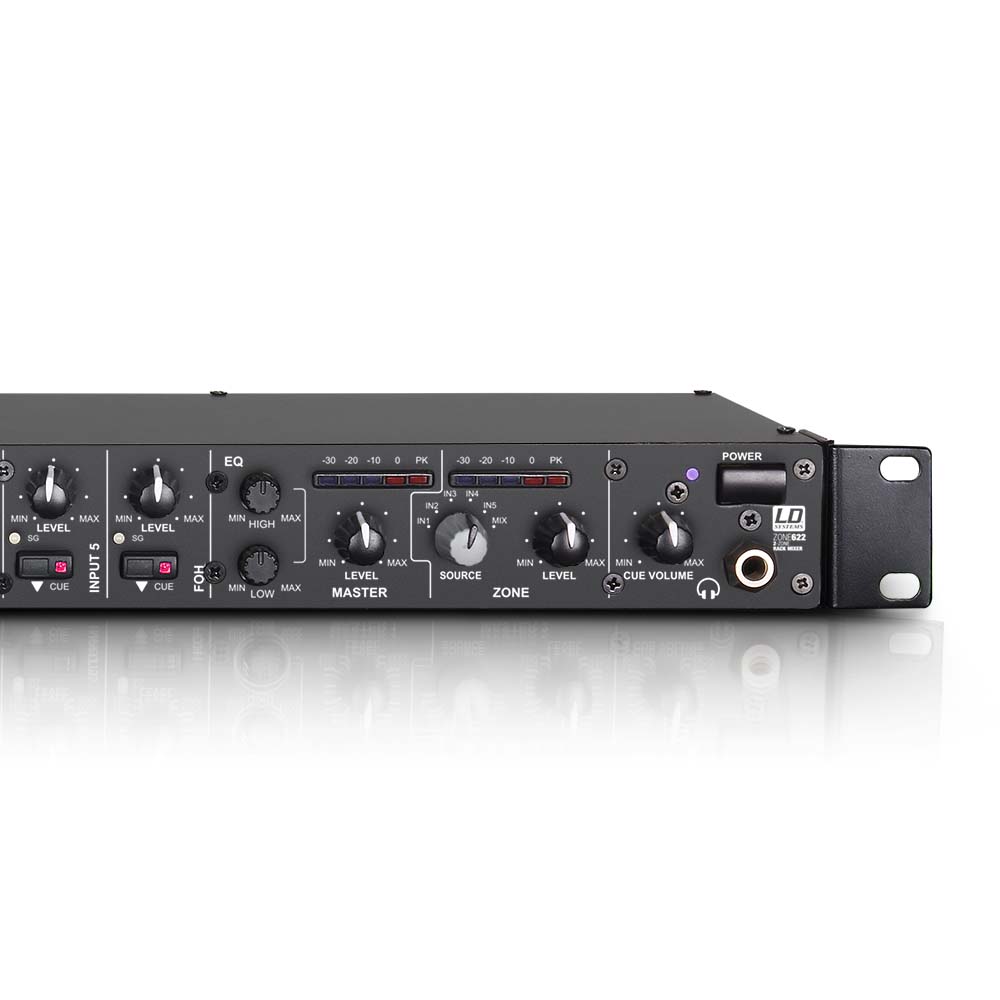

Výstupné sekcie mono/stereo majú vlastné metry, 2-pásmový EQ, trimmer na nastavenie maximálnej úrovne výstupu, elektronicky vyvážené jack konektory, terminálové bloky, nevyvážené RCA konektory na stereo sekcii, jack výstup na preview a výstup na nahrávanie.

• Počet zón: 2 (Master, Zóna)
• Typ: stereo
• Výška inštalácie: 1U
• Celkový počet vstupných kanálov: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
• Frekvenčná odozva: 20 - 40000Hz
• Mikrofónové kanály: 2 (s phantom napájaním 12 V)
• Konektory mikrofónových kanálov: 6.3 mm stereo jack (vyvážený)
• Ovládacie prvky mikrofónových kanálov: 1 x Talk Over Level, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, On / Off, Gain
• Displej mikrofónových kanálov: On-LED
• Impedancia vstupu mikrofónových kanálov: 4kOhmi
• Citlivosť vstupu mikrofónových kanálov: 6.1mV
• THD mikrofónových kanálov: 0.08%
• Mikrofón/line vstupné kanály: 2

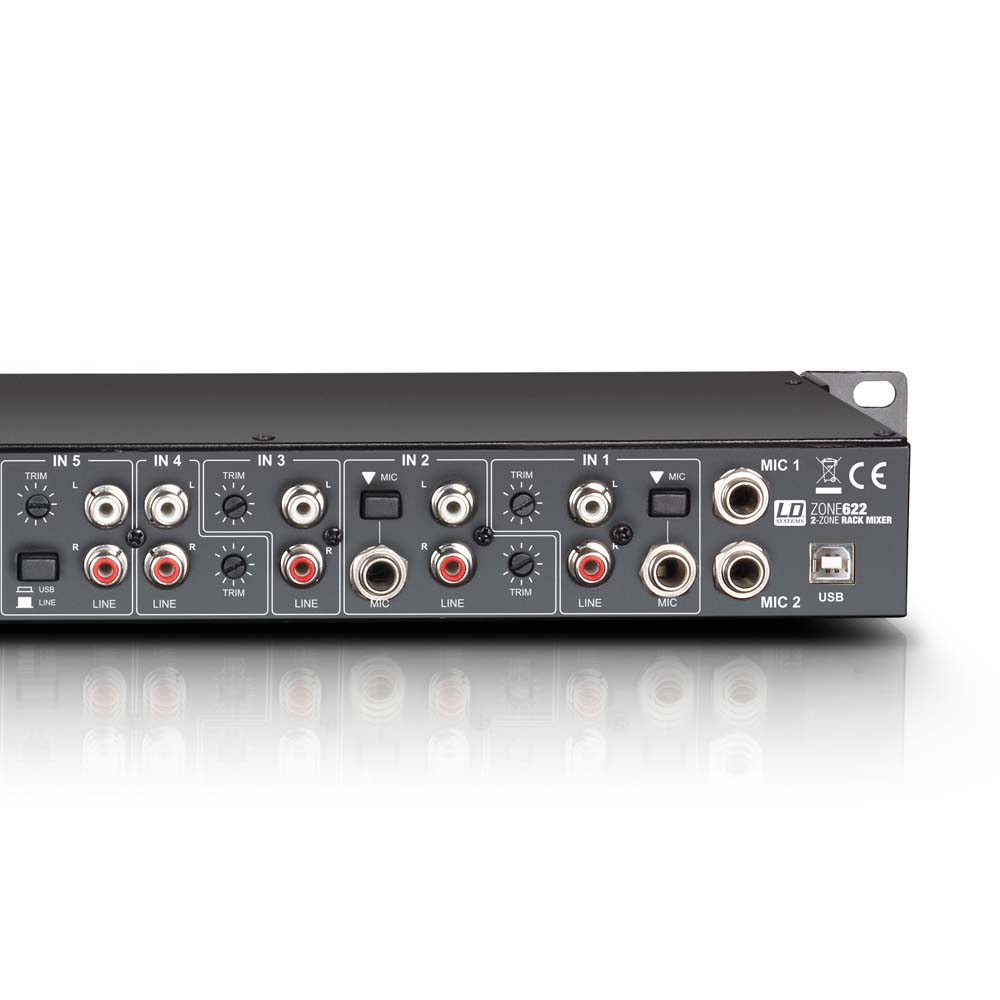

• Konektory mikrofón/line vstupných kanálov: 2 x RCA, 3.5 mm stereo jack (vstup 1), 6.3 mm stereo jack (vyvážený)
• Ovládacie prvky mikrofón/line vstupných kanálov: mic/line, Cue, Trim, level
• Displej mikrofón/line vstupných kanálov: Signa-LED, Cue-LED
• Linkové kanály: 3
• Konektory vstupu linkových kanálov: Vstup 3-4: 2 x RCA, Vstup 5: 2 x RCA + USB
• Ovládacie prvky linkových kanálov: Trim, level, Cue
• Displej linkových kanálov: Signal-LED, Cue-LED
• Impedancia vstupu linkových kanálov: 4kOhm
• Citlivosť vstupu linkových kanálov: 1.5V
• THD linkových kanálov: 0.03%
• Citlivosť vstupu AUX/Line: 3V
• FOH kanály: 1
• Konektory vstupu FOH kanálov: 6.3 mm stereo jack (2 x vyvážený)
• Ovládacie prvky vstupu FOH kanálov: Cue, level
• Displej vstupu FOH kanálov: Cue-LED, Signal-LED
• Linkové výstupy: 3 (Master - Stereo, Zóna - Mono, Rec - Stereo)

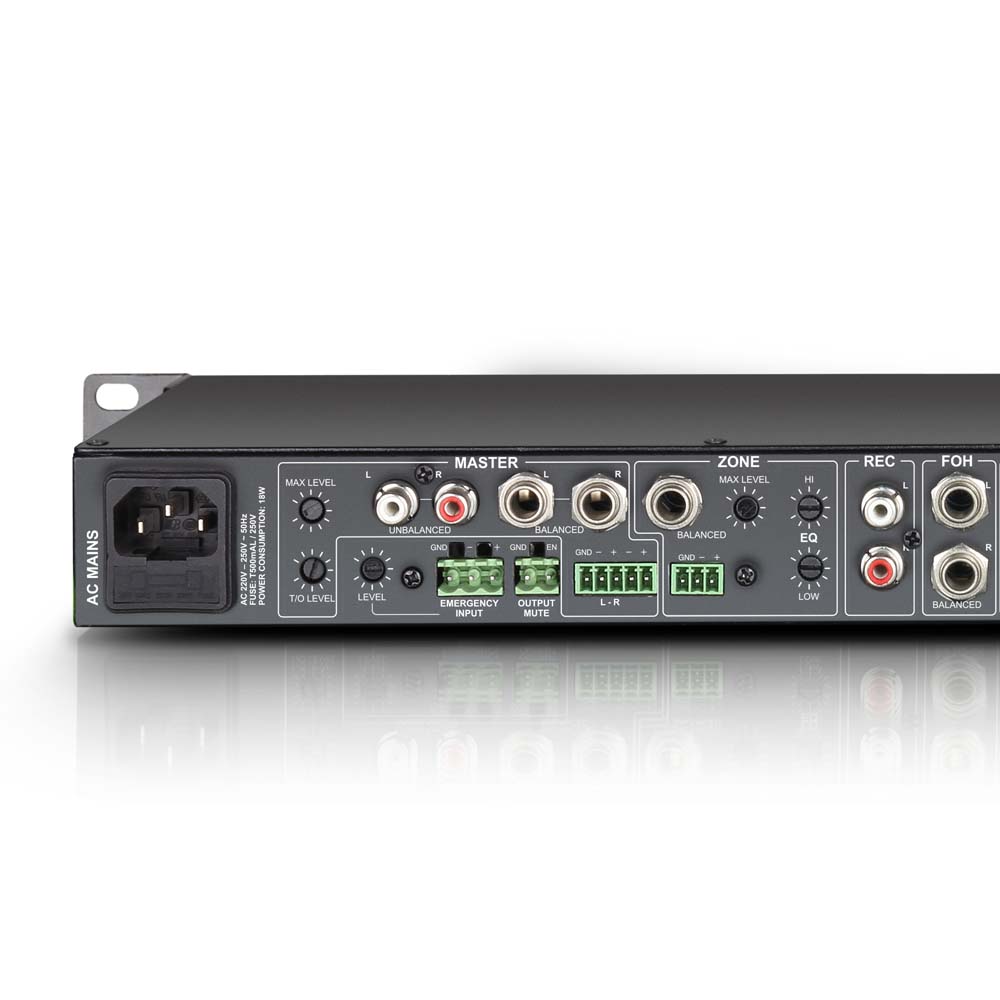

• Konektory výstupu kanála master: terminálový blok, RCA (x2), 6.3 mm stereo jack (2 x vyvážený)
• Ovládacie prvky kanála master: EQ Low, level, EQ Hi, Max. Level
• Displej kanála master: 5-segmentový úroveň meter
• Úrovne výstupu signálu kanála master: (vyvážený) 24dBu, (nevyvážený) 18dBu
• Konektory výstupu zóny: 6.3 mm stereo jack (vyvážený), terminálový blok
• Ovládacie prvky zóny: EQ Low, level, EQ Hi, Max. Level, Source Input 1-5/Mix
• Displej zóny: 5-segmentový úroveň meter
• Úrovne signálu výstupu zóny: 24 dBu (vyvážený/nevyvážený)
• Konektory výstupu na nahrávanie: 2 x RCA
• Výstup slúchadiel: 1
• Konektor výstupu slúchadiel: 6.3 mm TRS
• Ovládacie prvky výstupu slúchadiel: Cue Volume
• Napätie výstupu slúchadiel: (pri 32 Ohm) 1.25V
• Dodatočné vstupy: 2 (núdzový vstup, mute výstup)
• Konektor dodatočných vstupov: terminálový blok
• Ovládanie dodatočných vstupov: Level Emergency Input
• Dodatočné ovládacie prvky: vypínač napájania
• Dodatočné displejové prvky: Power-LED
• Napätie napájania: 220 - 250 V AC, 50 Hz
• Konektor napájania: IEC konektor
• Spotreba: 18W
• Poistka: T 500 mAL / 250 V
• Rozmery (H/D/W): 485/44/179 mm
• Hmotnosť: 2.4kg
• Príslušenstvo (súčasťou): napájací kábel, terminálové bloky
