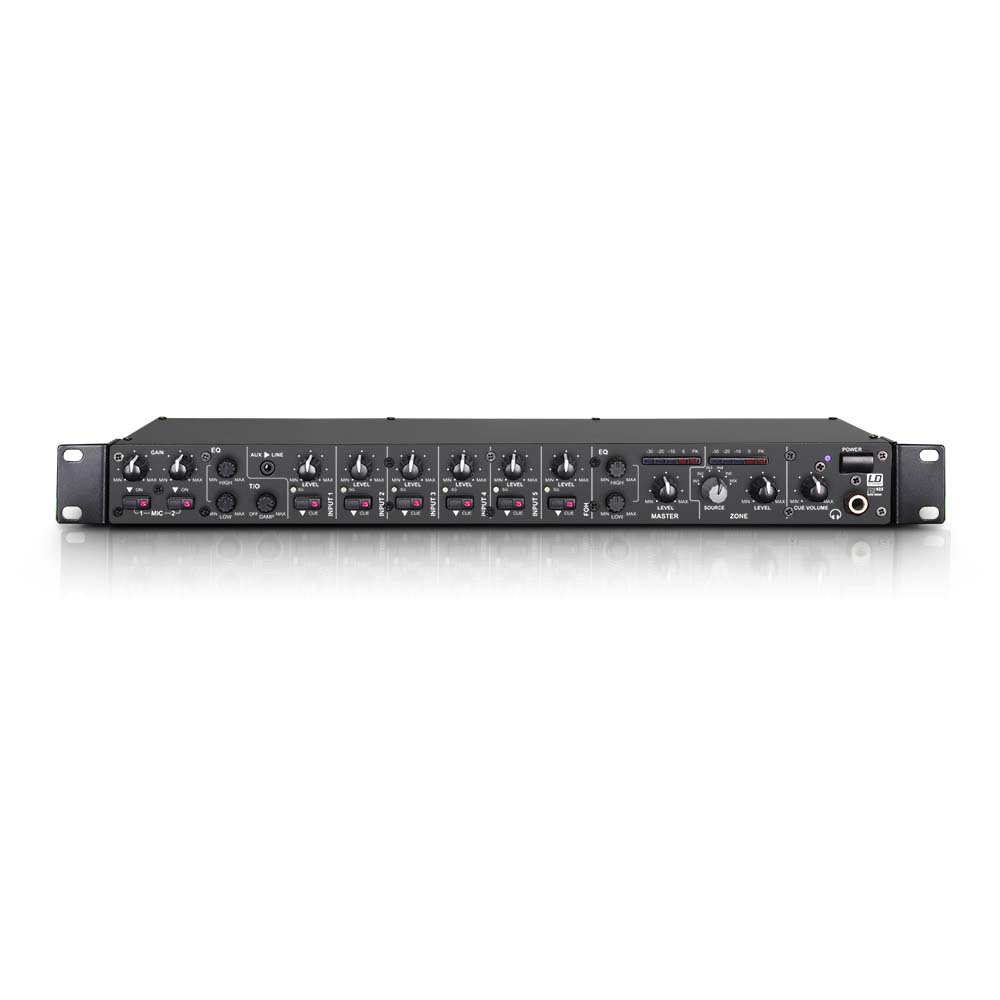

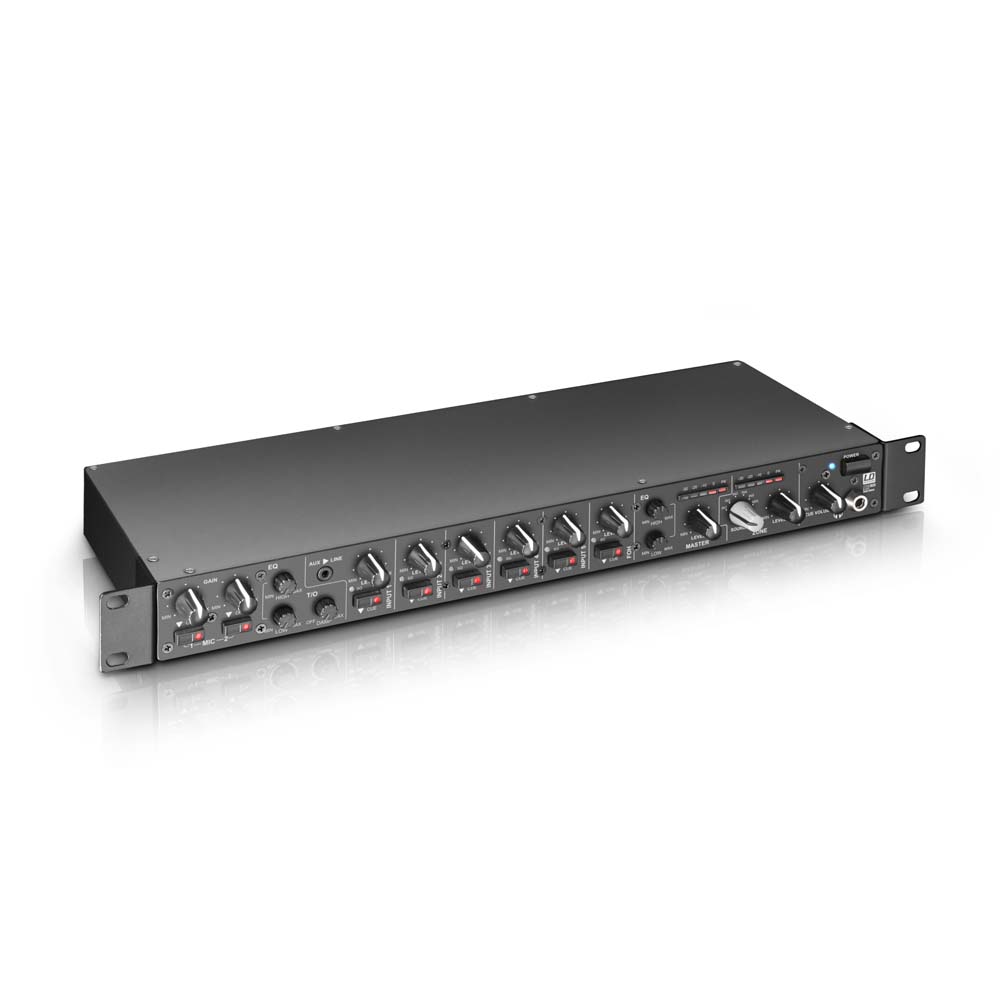

LD Systems Zone 622

LD Systems Zone 622 - Mixer mit 2 Ausgabenzonen. Er verfügt über 6 Line-Eingänge und zwei Mikrofonkanäle, die einer Stereo- oder Master-Mono-Ausgabe zugewiesen werden können. Er bietet alle wesentlichen Funktionen, einen Eingang für ein externes Notrufsystem mit eigener Lautstärkeregelung und einen Anschluss für einen fernbedienten Mute-Schalter. Ideal als Soundsystem für separate Bereiche in Restaurants, Clubs, Hotels, Fitnesszentren und Präsentationen.

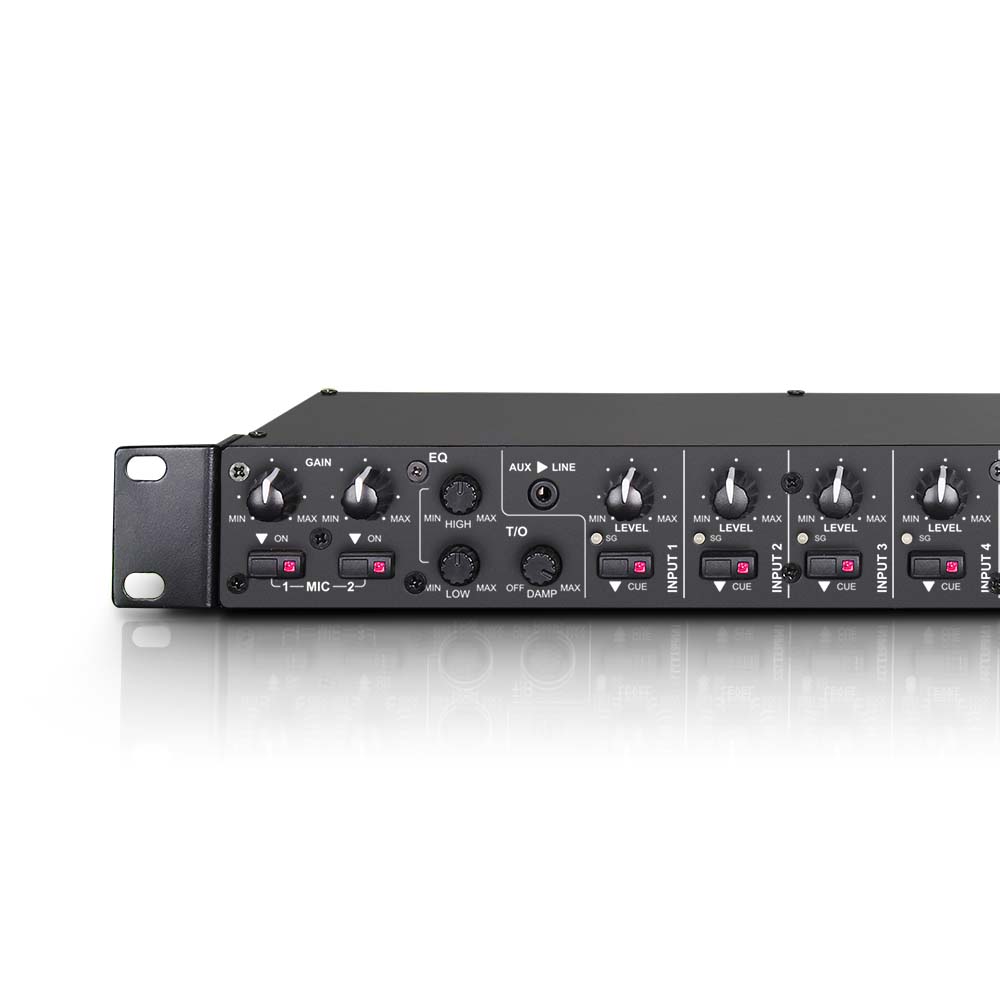

Die beiden symmetrischen Mikrofonkanäle mit Stereo-Klinkenanschlüssen sind mit Reglern für Gain, Talkover-Lautstärke, Talkover-Dämpfung, 12V Phantomspeisung und einem 2-Band-EQ ausgestattet.
Die Line-Kanäle 1 und 2 können für den Anschluss von Mikrofonen mit unsymmetrischem Signal verwendet werden, während Kanal 6 speziell für symmetrische FQH-Signale vorgesehen ist.

Die Stereo-Eingangskanäle verfügen über eine Cue-Taste und ein Display zur Kontrolle der Signal-Lautstärke, während die Kanäle 1-5 über einen zusätzlichen Gain-Trimmer verfügen.

Die Zone 622 bietet auch einen Eingang mit einem 3,5 mm Mini-Klinkenanschluss und einen USB-Port, der als Stereo-Eingang oder Ausgang für die Aufnahme verwendet wird, was die Nutzung der Zone 633 als externe Audio-Interface ermöglicht.

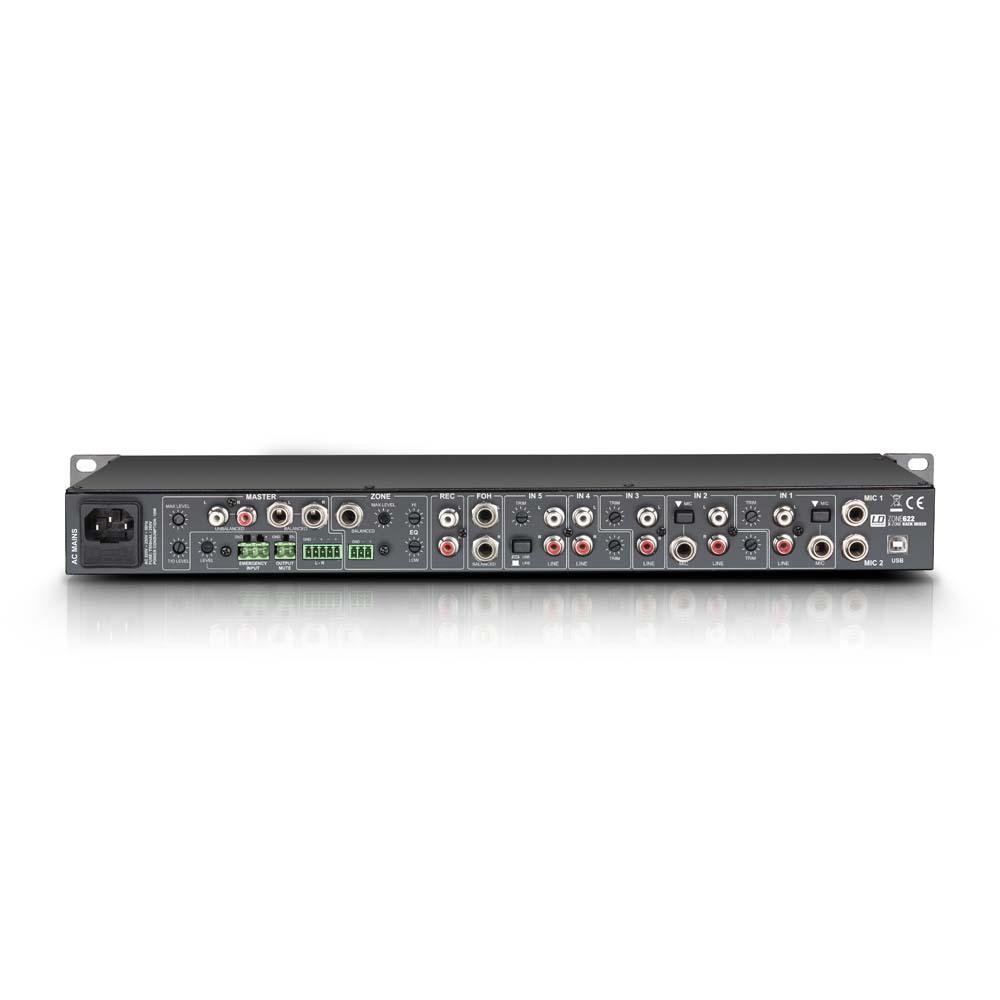

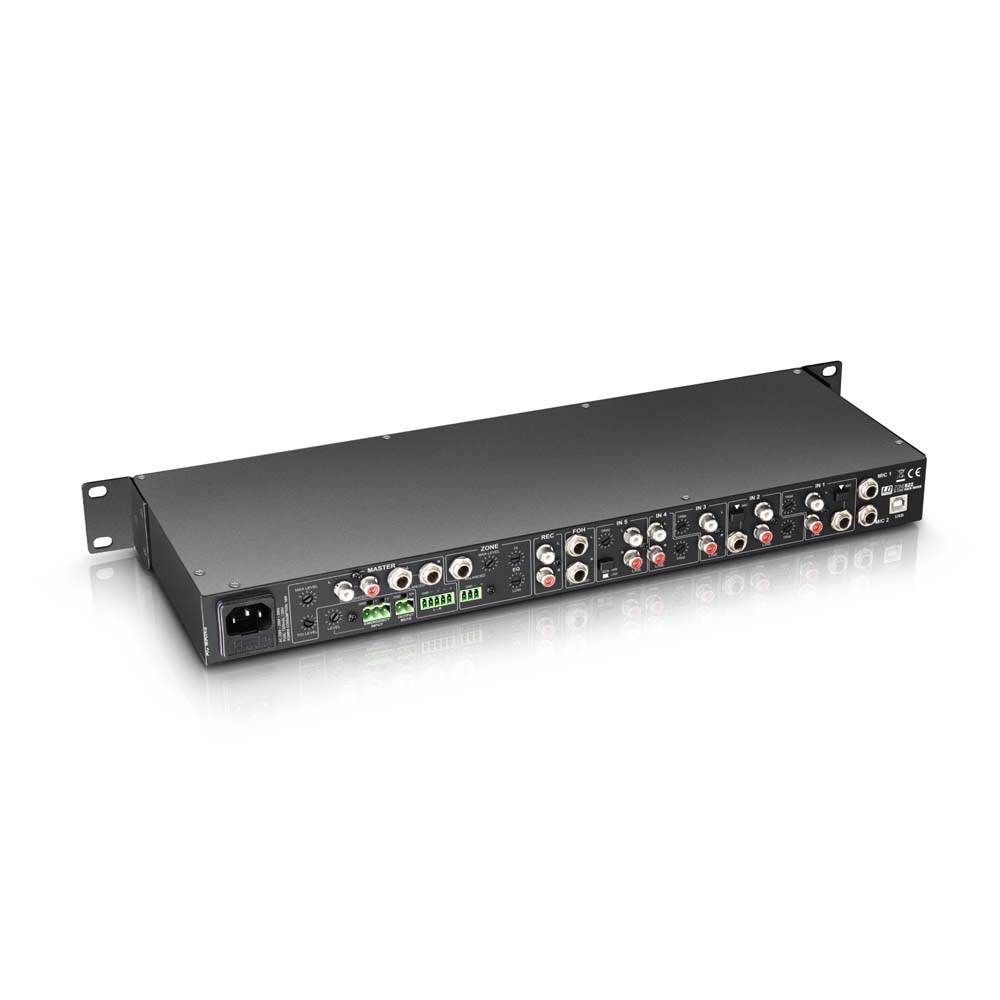

Die Mono/Stereo-Ausgangssektionen haben ihre eigenen Meter, einen 2-Band-EQ, einen Trimmer zur Anpassung des maximalen Ausgangspegels, elektronisch symmetrische Klinkenanschlüsse, Terminalblockanschlüsse, unsymmetrische RCA-Anschlüsse für die Stereo-Sektion, einen Klinkenausgang für die Vorschau und einen Ausgang für die Aufnahme.

• Anzahl der Zonen: 2 (Master, Zone)
• Typ: Stereo
• Installationshöhe: 1U
• Gesamtanzahl der Eingangs-Kanäle: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
• Frequenzgang: 20 - 40000Hz
• Mikrofonkanäle: 2 (mit 12V Phantomspeisung)
• Anschlüsse Mikrofonkanäle: 6.3 mm Stereo-Klinke (symmetrisch)
• Regler Mikrofonkanäle: 1 x Talk Over Level, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, On / Off, Gain
• Display-Elemente Mikrofonkanäle: On-LED
• Eingangsimpedanz Mikrofonkanäle: 4kOhm
• Eingangsempfindlichkeit Mikrofonkanäle: 6.1mV
• THD Mikrofonkanäle: 0.08%
• Mikrofon/Line-Eingangskanäle: 2

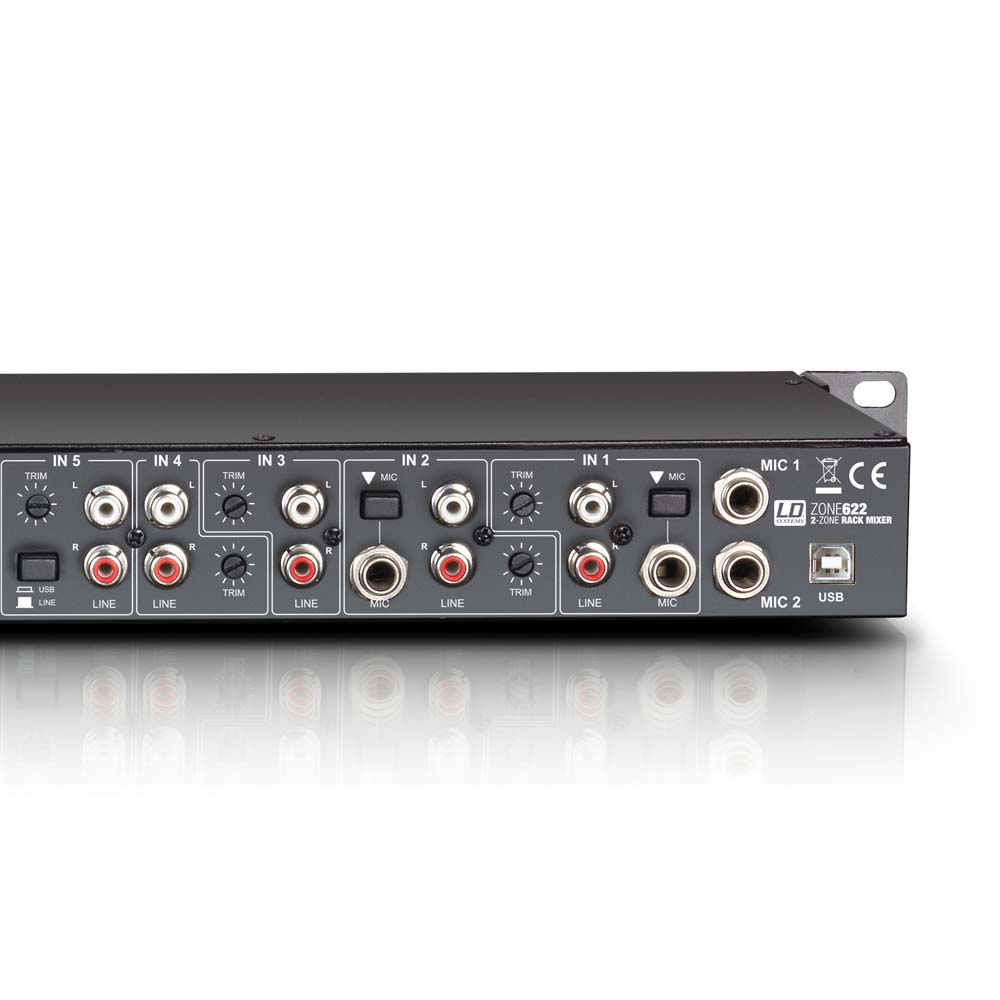

• Anschlüsse Mikrofon/Line-Eingangskanäle: 2 x RCA, 3.5 mm Stereo-Klinke (Eingang 1), 6.3 mm Stereo-Klinke (symmetrisch)
• Regler Mikrofon/Line-Eingangskanäle: Mic/Line, Cue, Trim, Level
• Display-Elemente Mikrofon/Line-Eingangskanäle: Signal-LED, Cue-LED
• Line-Kanäle: 3
• Anschlüsse Line-Eingangskanäle: Eingang 3-4: 2 x RCA, Eingang 5: 2 x RCA + USB
• Regler Line-Kanäle: Trim, Level, Cue
• Display-Elemente Line-Kanäle: Signal-LED, Cue-LED
• Eingangsimpedanz Line-Kanäle: 4kOhm
• Eingangsempfindlichkeit Line-Kanäle: 1.5V
• THD Line-Kanäle: 0.03%
• Eingangsempfindlichkeit AUX/Line: 3V
• FOH-Kanäle: 1
• Anschlüsse FOH-Eingangskanäle: 6.3 mm Stereo-Klinke (2 x symmetrisch)
• Regler FOH-Eingangskanäle: Cue, Level
• Display-Elemente FOH-Eingangskanäle: Cue-LED, Signal-LED
• Line-Ausgänge: 3 (Master - Stereo, Zone - Mono, Rec - Stereo)

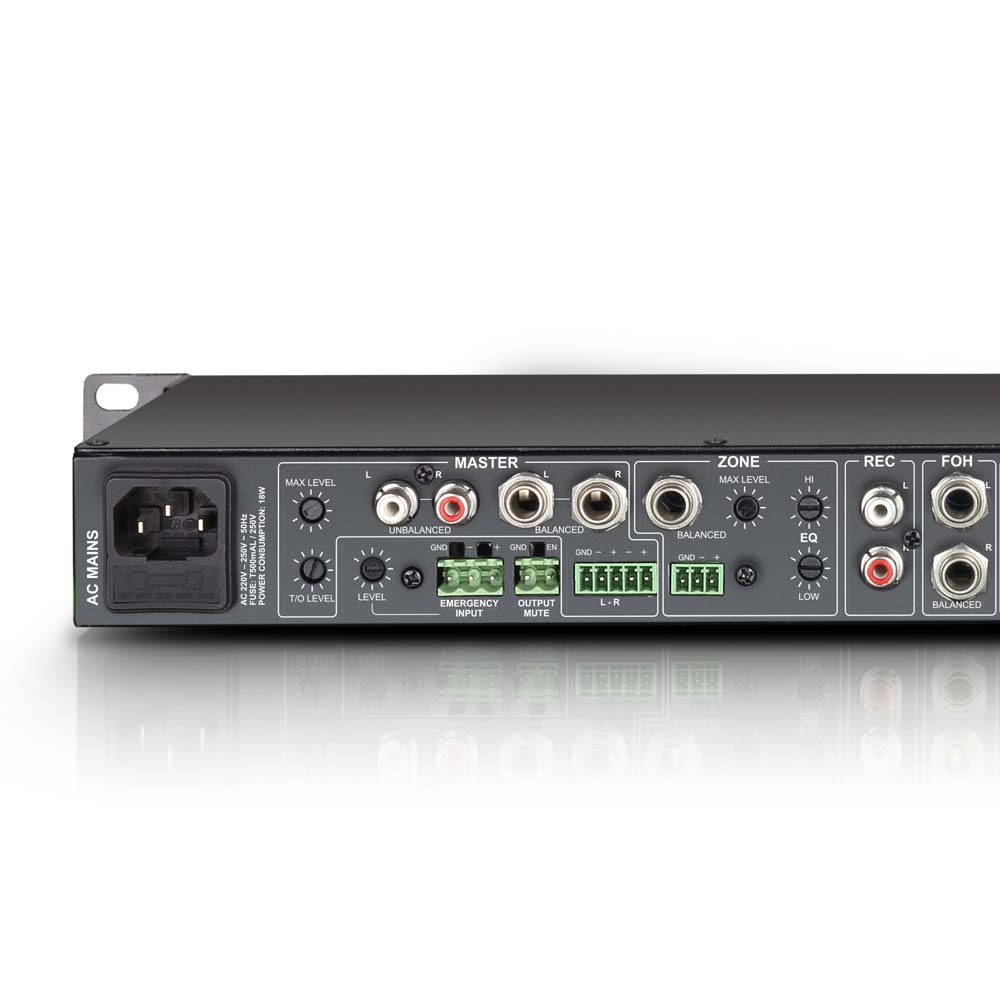

• Anschlüsse Master-Kanal-Ausgang: Terminalblock, RCA (x2), 6.3 mm Stereo-Klinke (2 x symmetrisch)
• Regler Master-Kanal: EQ Low, Level, EQ Hi, Max. Level
• Display-Elemente Master-Kanal: 5-Segment Level Meter
• Ausgangspegel Master-Kanal: (symmetrisch) 24dBu, (unsymmetrisch) 18dBu
• Anschlüsse Zone-Ausgänge: 6.3 mm Stereo-Klinke (symmetrisch), Terminalblock
• Regler Zone: EQ Low, Level, EQ Hi, Max. Level, Source Input 1-5/Mix
• Display-Elemente Zone: 5-Segment Level Meter
• Ausgangspegel Zone: 24 dBu (symmetrisch/unsymmetrisch)
• Anschlüsse Aufnahme-Ausgänge: 2 x RCA
• Kopfhörerausgang: 1
• Anschluss Kopfhörerausgang: 6.3 mm TRS
• Regler Kopfhörerausgang: Cue Volume
• Ausgangsspannung Kopfhörerausgang: (bei 32 Ohm) 1.25V
• Zusätzliche Eingänge: 2 (Notfall-Eingang, Mute-Ausgang)
• Anschluss zusätzliche Eingänge: Terminalblock
• Regler zusätzliche Eingänge: Level Emergency Input
• Zusätzliche Regler: Netzschalter
• Zusätzliche Display-Elemente: Power-LED
• Netzspannung: 220 - 250 V AC, 50 Hz
• Netzanschluss: IEC-Anschluss
• Stromverbrauch: 18W
• Sicherung: T 500 mAL / 250 V
• Abmessungen (H/T/B): 485/44/179 mm
• Gewicht: 2.4kg
• Zubehör (inklusive): Netzkabel, Terminalblocks
