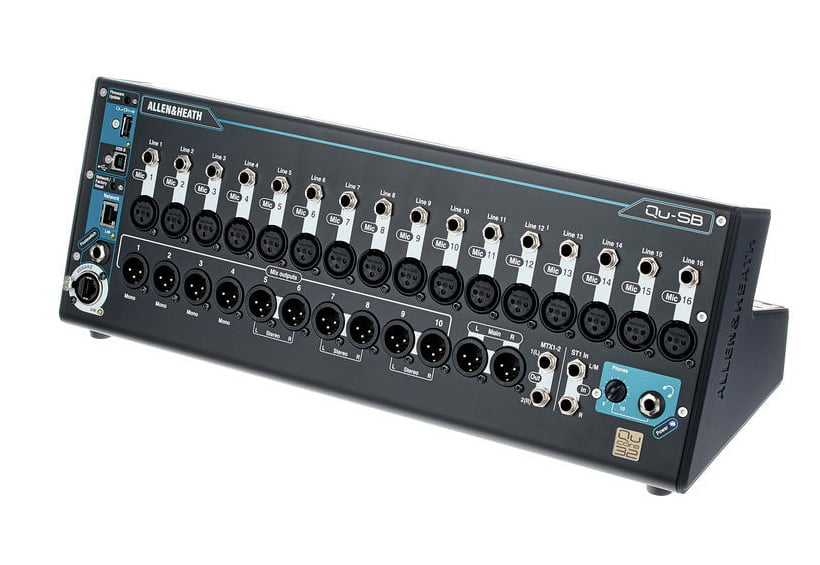

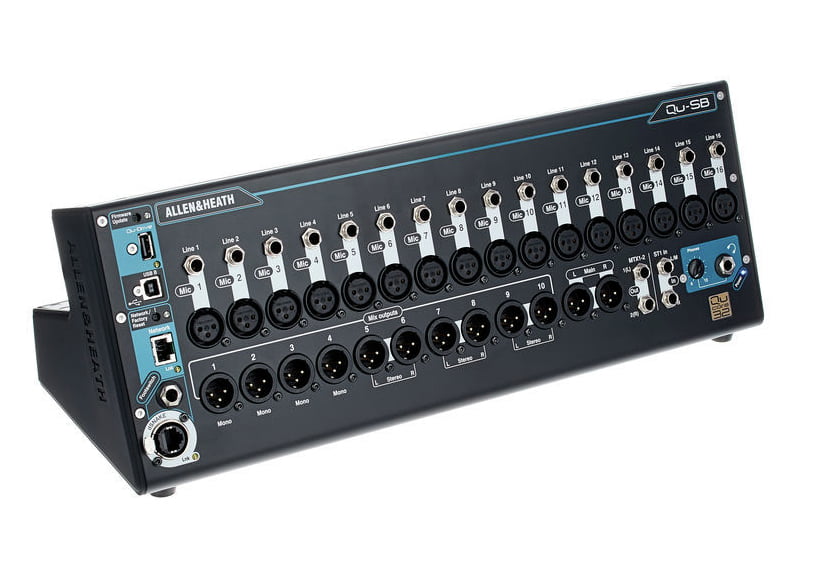

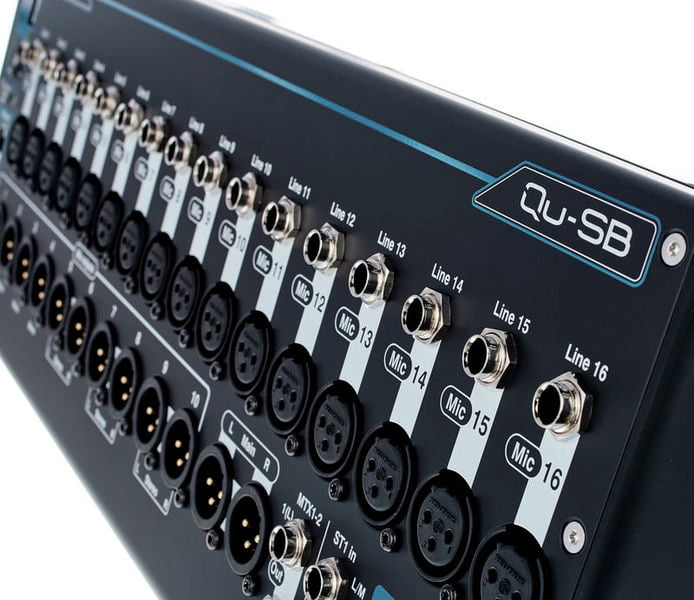

Allen&Heath QU-SB - prenosný digitálny mixér s 18 vstupmi a 14 výstupmi, montovateľný do rackového systému, ktorý môže byť použitý ako USB audio rozhranie na nahrávanie 32x32. Disponuje 16 analógovými predzosilňovačmi AnalogiQ, 5-jadrovým ARM procesorom a širokou škálou integrovaných efektov a spracovania, vrátane 4-pásmového parametric EQ, kompresorov, delay a reverb. Mixér je kompatibilný so systémom osobného monitorovania ME Personal Mixing System a digitálnym pripojením dSNAKE, ktoré ponúka až 38 vstupov. Je navrhnutý na prevádzku s aplikáciou Qu-Pad, ktorá umožňuje pomocou iPadu mobilitu a mixovanie z akéhokoľvek miesta v miestnosti, keď ste pripojení k bezdrôtovej sieti.
Všeobecné vlastnosti:
16 mono vstupov (TRS + XLR) 1 stereo vstup (TRS) 12 výstupov (LR, Mono Mix 1-4, Stereo Mix 1-3) 1 Stereo Matrix výstup (TRS) Integrované Qu-32 Core ((32 mono kanálov + 3 stereo vstupy) Až 11 monitorovacích mixov (4 mono + 7 stereo) 4 FX procesory 4 send/return FX kanály 4 mute skupiny 4 DCA skupiny Predzosilňovače mikrofonu AnaLOGIQ Knižnica iLive FX Možnosť rozšírenia na 38 vstupov cez dSNAKE Remote Audio Port Automatický mixér mikrofonu Audio rozhranie 32x32 Priame multitrack nahrávanie/prehrávanie Qu-Drive na USB Kompatibilita so systémom monitorovania ME Personal Mixing System Aplikácia Qu-Pad pre iPad Aplikácia pre osobné monitorovanie Qu-You na smartfóne iPhone/Android Všetky vstupy majú trim, polaritu, HPF, gate, insert/ducker, 4-pásmový PEQ, kompresor a delay Všetky mix výstupy majú insert, 1/3 oktávový GEQ, 4-pásmový PEQ, kompresor a delay Integrovaný generátor signálu RTA indikátor s Peak Band Montovateľný do rackového systému 19” pomocou dodatočných montáží Technické špecifikácie:
Linkové/mikrofónové vstupy: XLR a 1/4" TRS vyvážené konektory Vstupná citlivosť: -60 do +5 dBu / -50 do +15 dBu (XLR / TRS) Analógový gain: -5 do +60 dB, v krokoch po 1 dB Maximálna vstupná úroveň: +19 / +29 dBu Vstupná impedancia: >5 kOhm (XLR), >10 kOhm (TRS) THD+N, gain 0 dB: 0.0005%, -89 dBu (20 Hz do 20 kHz, priamy výstup na 0 dBu, 1 kHz) THD+N, Mid Gain +30 dB: 0.001%, -83 dBu (20 Hz do 20 kHz, priamy výstup na 0 dBu, 1 kHz) Stereo linkové vstupy: ST1 konektor: 1/4" (6.3 mm) TRS vyvážený, normalizovaný na polovicu Vstupná citlivosť (ST1): +4 /0 dBu, nominálne Trim: ±24 dB Maximálna vstupná úroveň (ST1): +22 /+18 dBu Vstupná impedancia: >7 kOhm Linkové výstupy: Mix 1 až 10 & LR Out: XLR vyvážený Výstupná impedancia: Nominálny výstup: +4 dBu = 0 dB meter reading Maximálny výstup: +22 dBu Reziduálny výstupný šum: -90 dBu (v mute režime, 20 Hz do 20 kHz) Stereo výstupy: MTX 1-2: 1/4" (6.3 mm) TRS vyvážený Zdroj (výstup Alt /výstup 2 Trk): Patchable/LR post fade Výstupná impedancia: Nominálny výstup: +4 dBu = 0 dB indikovaný na meter Maximálny výstupný signál: +22 dBu Reziduálny výstupný šum: -90 dBu (v mute režime, 20 Hz do 20 kHz) dSNAKE vstupy: vzdialený zdroj pre CH1-32, ST1, ST2, ST3 dSNAKE výstupy: Možnosť patch pre Mix 1-10, LR, Grp 1-8, MTX 1-4 Kompatibilný s AudioRacks AR2412, AR84, AB168 Systém: Dynamičný rozsah: 112 dB Frekvenčná odozva: 20 Hz do 20 kHz (+0/-0.5 dB) Headroom: +18 dB Interný prevádzkový level: 0 dB DBFS zarovnanie: +18 dBu = 0 dBFS (+22 dBu na XLR výstupe) Kalibrácia meter: 0 dB meter = -18 dBFS (+4 dBu na XLR výstupe) Indikátory: Indikácia peak meter: -3 dBFS (+19 dBu na XLR výstupe), multi-point citlivosť Indikátor signálu meter: -48 dBFS (-26 dBu na XLR výstupe) Typ meter: rýchla odozva (peak) Vzorkovacia frekvencia: 48 kHz ±100 PPM Prevodníky: 24-bit Delta-Sigma Latencia: 1.2 ms (XLR vstup na XLR výstup) 0.7 ms (XLR vstup na AES výstup) Prevádzková teplota: 0 do 35°C Napájanie: 100-240 VAC, 50/60 Hz, maximálne 150 W USB Audio: Qu-Drive: USB A Prístroj: použite USB hard disk (nie USB stick) Stereo nahrávanie: 2-kanály, WAV, 48 kHz, 24-bit, s možnosťou patch Stereo prehrávanie: 2-kanály, WAV, 44.1 alebo 48 kHz, 16- alebo 24-bit, na ST1 Multitrack nahrávanie: 18-kanály, WAV, 48 kHz, 24-bit, s možnosťou patch Multitrack prehrávanie: 18-kanály, WAV, 48 kHz, 24-bit Streaming USB Audio: USB B, podľa core audio Send (upstream): 32-kanály, WAV, 48 kHz, 24-bit Return (downstream): 32-kanály, WAV, 48 kHz, 24-bit Ovládania: Skupiny: Mute skupiny: 4 DCA skupiny: 4 Sieť: TCP/IP Ethernet pre MIDI príkazy a iPad aplikáciu Spracovanie vstupu: Zdroj: Kanály 1 do 32: Lokálne, dSNAKE, alebo USB ST1, ST2: Lokálne, dSNAKE, alebo USB ST3: Lokálne, dSNAKE, alebo USB Stereo Globálny USB zdroj: Qu-Drive alebo USB B streaming Stereo Linking: Stereo Linking: Párne/nepárne v pároch vstupov Linkovanie parametrov: EQ, dynamika, insert, delay, priradenia, send Možnosti linkovania: Predzosilňovač, polarita, sidechains, fader, mute, pan Polarita: HPF: 12 dB/octáva, 20 Hz do 20 kHz Insert: priradiť FX1-4 na vstupné kanály Delay: až 85 ms Gate: Self-key sidechain Prahová hodnota: -72 do +18 dBu Hĺbka: 0 do 60 dB Útok: 50 μs do 300 ms Držanie: 10 ms do 5 s Uvoľnenie: 10 ms do 1s Egalizácia: 4-pásmový plne parametrický, 20 Hz do 20 kHz, +/-15 dB Pásmo 1: vyberateľné shelving LF (Baxandall), bell Pásmo 2 a 3: Bell Pásmo 4: vyberateľné shelving HF (Baxandall), bell Šírka Bell: Q variabilný, 1.5 do 1/9 oktávy Kompresor: Self-key sidechain Prahová hodnota: -46 do 18 dBu Ratio: 1:1 do nekonečna Útok: 300 μs do 300 ms Uvoľnenie: 100 ms do 2 s Knee: Soft alebo Hard Typy: Peak manuálne, RMS manuálne, SlowOpto, PunchBag Spracovanie mixu: USB výstup: Priamy výstup na USB: Sledujte fader, sledujte mute (globálne možnosti) Výber zdroja (globálne): Post-preamp, pre-EQ, post-EQ, post-delay Insert: priradenie FX na mix kanály Delay: až 170 ms Egalizácia: Grafický EQ: 1/3 oktáva konštantná, 28 pásiem od 31 Hz do 16 kHz, +/-12 dB Parametrický EQ: 4-pásmový plne parametrický, 20 Hz do 20 kHz, +/- 15 dB Pásmo 1: vyberateľné shelving LF (Baxandall), bell Pásmo 2 & 3: Bell Pásmo 4: Vyberateľné HF shelving (Baxandall), bell Šírka Bell: Q variabilný, 1.5 do 1/9 oktávy Kompresor: Self-key sidechain Prahová hodnota: -46 do 18 dBu Ratio: 1:1 do nekonečna Útok: 300 μs do 300 ms Uvoľnenie: 100 ms do 2 s Knee: Soft alebo Hard Typy: Peak manuálne, RMS manuálne, SlowOpto, PunchBag Efekty: Interné FX: 4x RackFX procesory, Send>Return alebo Inserted Typy: Reverb, delay, gate reverb, ADT, chorus, symfonický chorus, phaser, flanger 4x špeciálne návraty pre stereo FX: Fader, pan, mute, routing do Mix/LR, PEQ na 4 pásmach Audio nástroje: PAFL: PFL alebo stereo in-place AFL 0 do -24 dB trim delay 85 ms Talkback: Priraditeľné k akémukoľvek mixu 12 dB/octáva HPF Generátor signálu: Priraditeľný k akémukoľvek mixu Sine, white, pink, bandpass noise Všeobecne: Rozmery (WxDxH): Montované na pulte: 435.5 x 174.5 x 161.0 mm Montované do racku: 483.0 x 135.4 x 177.0 mm, 4U Hmotnosť: 5.8 kg
