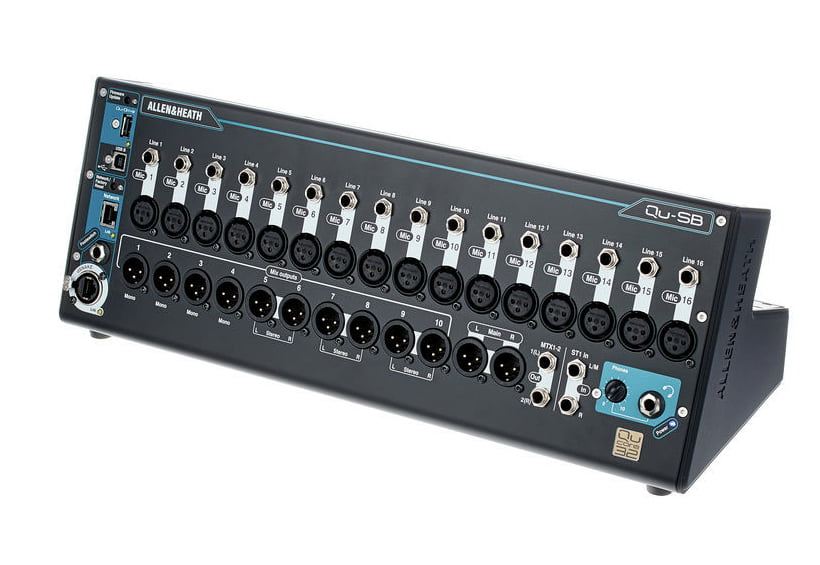

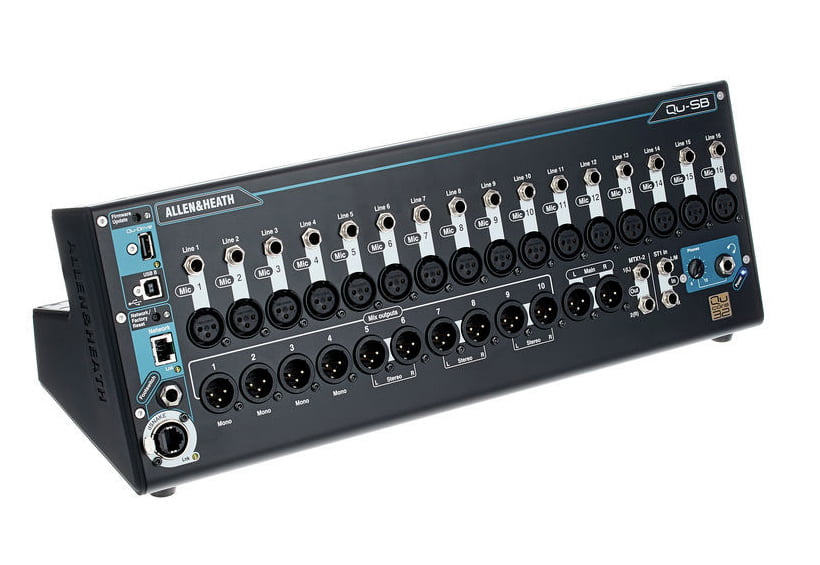

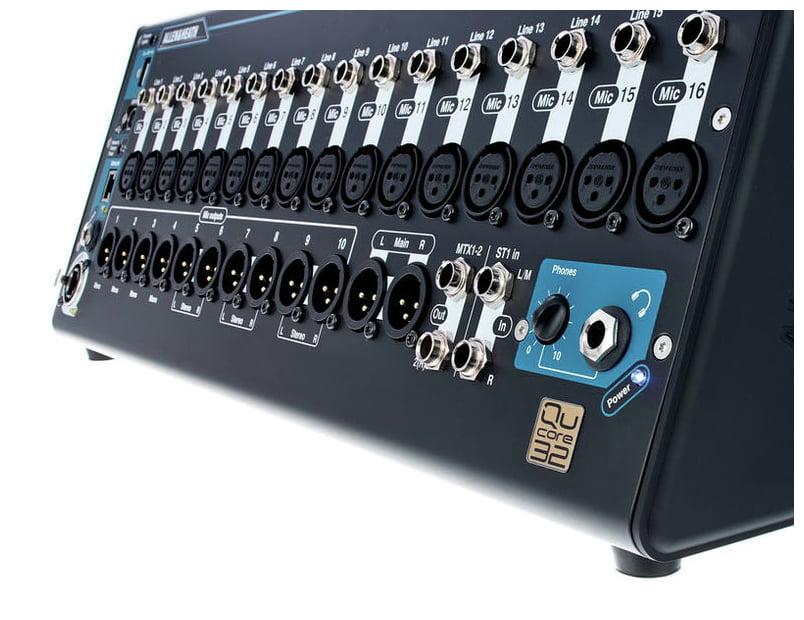

Allen&Heath QU-SB

Allen&Heath QU-SB - přenosný digitální mixér s 18 vstupy a 14 výstupy, montovatelný do racku, který může být použit jako USB audio rozhraní pro nahrávání 32x32. Disponuje 16 analogovými mikrofonními předzesilovači AnalogiQ, 5-jádrovým ARM procesorem a širokou škálou integrovaných efektů a zpracování, včetně 4-pásmového parametrického EQ, kompresorů, delay a reverb. Mixér je kompatibilní se systémem osobního monitorování ME Personal Mixing System a digitálním připojením dSNAKE, které nabízí až 38 vstupů. Je navržen tak, aby fungoval s aplikací Qu-Pad, která umožňuje pomocí iPadu mít mobilitu a mixovat z jakéhokoli místa v místnosti, když jste připojeni k bezdrátové síti.

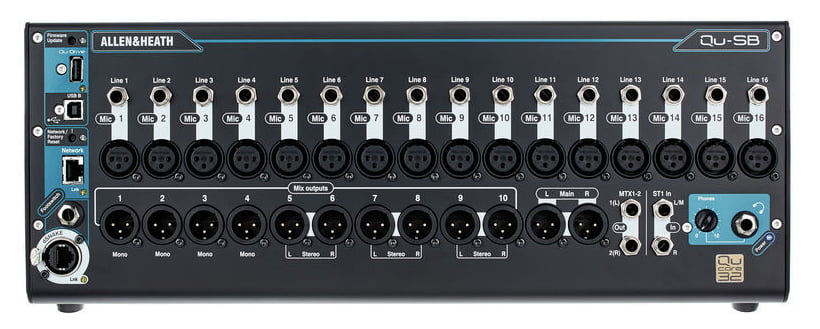

Obecné vlastnosti:

• 16 mono vstupů (TRS + XLR)
• 1 stereo vstup (TRS)
• 12 výstupů (LR, Mono Mix 1-4, Stereo Mix 1-3)
• 1 stereo matice výstup (TRS)
• Vestavěné Qu-32 jádro (32 mono kanálů + 3 stereo vstupy)
• Až 11 monitorovacích mixů (4 mono + 7 stereo)
• 4 FX procesory
• 4 send/return FX kanály
• 4 mute skupiny
• 4 DCA skupiny
• AnalogiQ mikrofonní předzesilovače
• Knihovna iLive FX
• Možnost rozšíření na 38 vstupů přes dSNAKE Remote Audio Port
• Automatický mikrofonní mixér
• Audio rozhraní 32x32
• Multitrack nahrávání/přehrávání Qu-Drive na USB
• Kompatibilita se systémem monitorování ME Personal Mixing System
• Aplikace Qu-Pad pro iPad
• Aplikace pro osobní monitorování Qu-You na smartphone iPhone/Android
• Všechny vstupy mají trim, polaritu, HPF, gate, insert/ducker, 4-pásmový PEQ, kompresor a delay
• Všechny mix výstupy mají insert, 1/3 oktávový GEQ, 4-pásmový PEQ, kompresor a delay
• Vestavěný generátor signálu
• RTA indikátor s Peak Band
• Montovatelný do 19” racku pomocí dodatečných montáží

Technické specifikace:

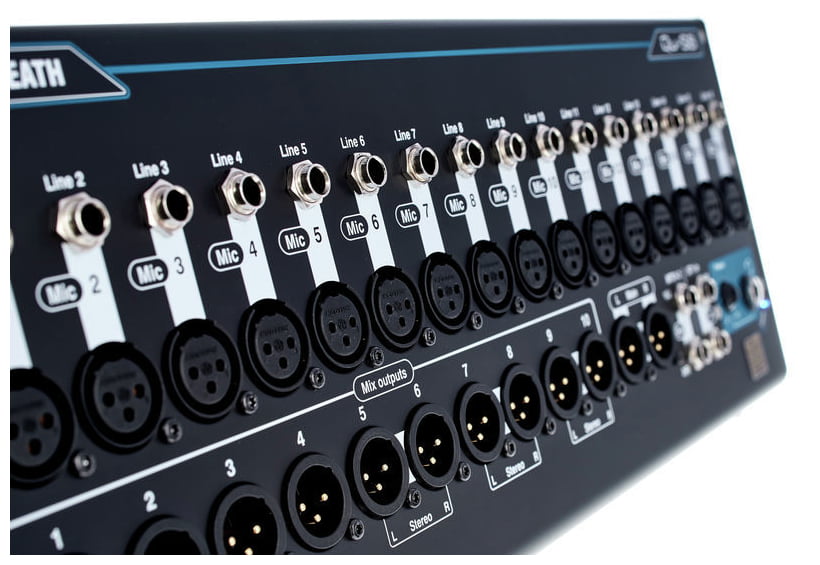

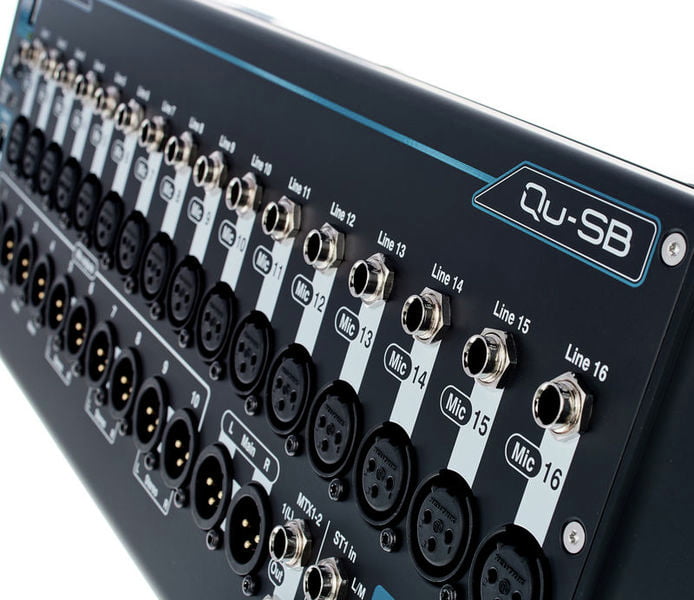

• Vstupy linky/mikrofonu:
  • Balancované XLR a 1/4" TRS konektory
  • Vstupní citlivost: -60 do +5 dBu / -50 do +15 dBu (XLR / TRS)
  • Analogový gain: -5 do +60 dB, v krocích po 1 dB
  • Maximální vstupní úroveň: +19 / +29 dBu
  • Vstupní impedance: >5 kOhm (XLR), >10 kOhm (TRS)
  • THD+N, gain 0 dB: 0.0005%, -89 dBu (20 Hz do 20 kHz, direct out na 0 dBu, 1 kHz)
  • THD+N, Mid Gain +30 dB: 0.001%, -83 dBu (20 Hz do 20 kHz, direct out na 0 dBu, 1 kHz)

• Stereo linkové vstupy:
  • Konektor ST1: balancovaný jack 1/4" (6.3 mm) TRS, normalizovaný na polovinu
  • Vstupní citlivost (ST1): +4 /0 dBu, nominální
  • Trim: ±24 dB
  • Maximální vstupní úroveň (ST1): +22 /+18 dBu
  • Vstupní impedance: >7 kOhm

• Linkové výstupy:
  • Mix 1 až 10 & LR Out: balancovaný XLR
  • Výstupní impedance:
  • Nominální výstup: +4 dBu = 0 dB měření
  • Maximální výstupní úroveň: +22 dBu
  • Reziduální šum výstupu: -90 dBu (v mute režimu, 20 Hz do 20 kHz)

• Stereo výstupy:
  • MTX 1-2: balancovaný jack 1/4" (6.3 mm) TRS
  • Zdroj (výstup Alt /výstup 2 Trk): Patchable/LR post fade
  • Výstupní impedance:
  • Nominální výstup: +4 dBu = 0 dB indikováno na měřiči
  • Maximální výstupní signál: +22 dBu
  • Reziduální šum výstupu: -90 dBu (v mute režimu, 20 Hz do 20 kHz)

• dSNAKE vstupy: vzdálený zdroj pro CH1-32, ST1, ST2, ST3
• dSNAKE výstupy:
  • Možnost patch pro Mix 1-10, LR, Grp 1-8, MTX 1-4
  • Kompatibilní s AudioRacks AR2412, AR84, AB168

• Systém:
  • Dynamický rozsah: 112 dB
  • Frekvenční odezva: 20 Hz do 20 kHz (+0/-0.5 dB)
  • Headroom: +18 dB
  • Interní provozní úroveň: 0 dB
  • DBFS zarovnání: +18 dBu = 0 dBFS (+22 dBu na XLR výstupu)
  • Kalibrace měřiče: 0 dB měřič = -18 dBFS (+4 dBu na XLR výstupu)

• Indikátory:
  • Indikace peak měřiče: -3 dBFS (+19 dBu na XLR výstupu), multi-point citlivost
  • Indikátor signálu měřiče: -48 dBFS (-26 dBu na XLR výstupu)
  • Typ měřiče: rychlá odezva (peak)

• Vzorkovací frekvence: 48 kHz ±100 PPM
• Konvertory: 24-bit Delta-Sigma
• Latence:
  • 1.2 ms (XLR vstup na XLR výstup)
  • 0.7 ms (XLR vstup na AES výstup)
  • Provozní teplota: 0 do 35°C

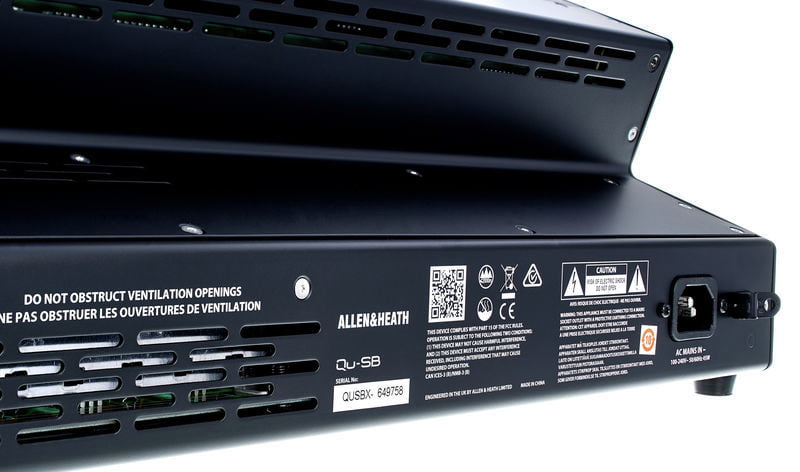

  • Napájení: 100-240 VAC, 50/60 Hz, maximálně 150 W

• USB Audio:
  • Qu-Drive: USB A
  • Zařízení: použijte USB pevný disk (ne USB flash disk)
  • Stereo nahrávání: 2-kanály, WAV, 48 kHz, 24-bit, s možností patch
  • Stereo přehrávání: 2-kanály, WAV, 44.1 nebo 48 kHz, 16- nebo 24-bit, na ST1
  • Multitrack nahrávání: 18-kanálů, WAV, 48 kHz, 24-bit, s možností patch
  • Multitrack přehrávání: 18-kanálů, WAV, 48 kHz, 24-bit
  • USB Audio Streaming: USB B, podle core audio
  • Send (upstream): 32-kanálů, WAV, 48 kHz, 24-bit
  • Return (downstream): 32-kanálů, WAV, 48 kHz, 24-bit

• Ovládání:
  • Softkey tlačítka: 10
• Skupiny:
  • Mute skupiny: 4
  • DCA skupiny: 4

• Síť: TCP/IP Ethernet pro MIDI příkazy a iPad aplikaci

• Zpracování vstupu:
  • Zdroj:
    • Kanály 1 až 32: Lokální, dSNAKE, nebo USB
    • ST1, ST2: Lokální, dSNAKE, nebo USB
    • ST3: Lokální, dSNAKE, nebo USB Stereo
    • Globální USB zdroj: Qu-Drive nebo USB B streaming

• Stereo Linking:
  • Stereo Linking: Párné/nepárné v párech vstupů
  • Linkování parametrů: EQ, dynamika, insert, delay, přiřazení, sendy
  • Možnosti linku: Předzesilovač, polarita, sidechains, fader, mute, pan

• Polarita:
  • normální a inverzní
• HPF: 12 dB/octávu, 20 Hz do 20 kHz
• Insert: přiřaďte FX1-4 k vstupním kanálům
• Delay: až 85 ms
• Gate:
  • Self-key sidechain
  • Prahová hodnota: -72 do +18 dBu
  • Hloubka: 0 do 60 dB
  • Útok: 50 μs do 300 ms
  • Držení: 10 ms do 5 s
  • Uvolnění: 10 ms do 1s
• Egalizace:
  • 4-pásmový plně parametrický, 20 Hz do 20 kHz, +/-15 dB
  • Pásmo 1: vyberatelný shelving LF (Baxandall), bell
  • Pásmo 2 a 3: Bell
  • Pásmo 4: vyberatelný shelving HF (Baxandall), bell
  • Šířka Bell: Q proměnlivý, variabilní, 1.5 do 1/9 oktávy
• Kompresor:
  • Self-key sidechain
  • Prahová hodnota: -46 do 18 dBu
  • Poměr: 1:1 do nekonečna
  • Útok: 300 μs do 300 ms
  • Uvolnění: 100 ms do 2 s
  • Knee: Soft nebo Hard
  • Typy: Peak manual, RMS manual, SlowOpto, PunchBag
• Zpracování mixu:
  • USB výstup:
    • Direct Out kanál na USB: Sledujte fader, sledujte mute (globální možnosti)
    • Výběr zdroje (globální): Post-preamp, pre-EQ, post-EQ, post-delay
    • Insert: přiřazení FX do mix kanálů
    • Delay: až 170 ms
  • Egalizace:
    • Grafický EQ: 1/3 oktávový konstantní, 28 pásmový od 31 Hz do 16 kHz, +/-12 dB
    • Parametrický EQ: 4-pásmový plně parametrický, 20 Hz do 20 kHz, +/- 15 dB
    • Pásmo 1: vyberatelný shelving LF (Baxandall), bell
    • Pásmo 2 & 3: Bell
    • Pásmo 4: Vyberatelný HF shelving (Baxandall), bell
    • Šířka Bell: Q proměnlivý, variabilní, 1.5 do 1/9 oktávy
  • Kompresor:
    • Self-key sidechain
    • Prahová hodnota: -46 do 18 dBu
    • Poměr: 1:1 do nekonečna
    • Útok: 300 μs do 300 ms
    • Uvolnění: 100 ms do 2 s
    • Knee: Soft nebo Hard
    • Typy: Peak manual, RMS manual, SlowOpto, PunchBag
  • Efekty:
    • Interní FX: 4x RackFX procesory, Send>Return nebo Inserted
    • Typy: Reverb, delay, gate reverb, ADT, chorus, symfonický chorus, phaser, flanger
    • 4x dedikované návraty pro stereo FX: Fader, pan, mute, routing do Mix/LR, 4-pásmový PEQ

• Audio nástroje:
  • PAFL:
    • PFL nebo stereo in-place AFL
    • 0 do -24 dB trim
    • delay 85 ms
  • Talkback:
    • Přiřaditelný k jakémukoli mixu
    • 12 dB/octávu HPF
  • Generátor signálu:
    • Přiřaditelný k jakémukoli mixu
    • Sine, white, pink, bandpass noise
• Obecné:
  • Rozměry (ŠxHxV):
    • Montováno v pultu: 435.5 x 174.5 x 161.0 mm
    • Montováno v racku: 483.0 x 135.4 x 177.0 mm, 4U
  • Hmotnost: 5.8 kg
