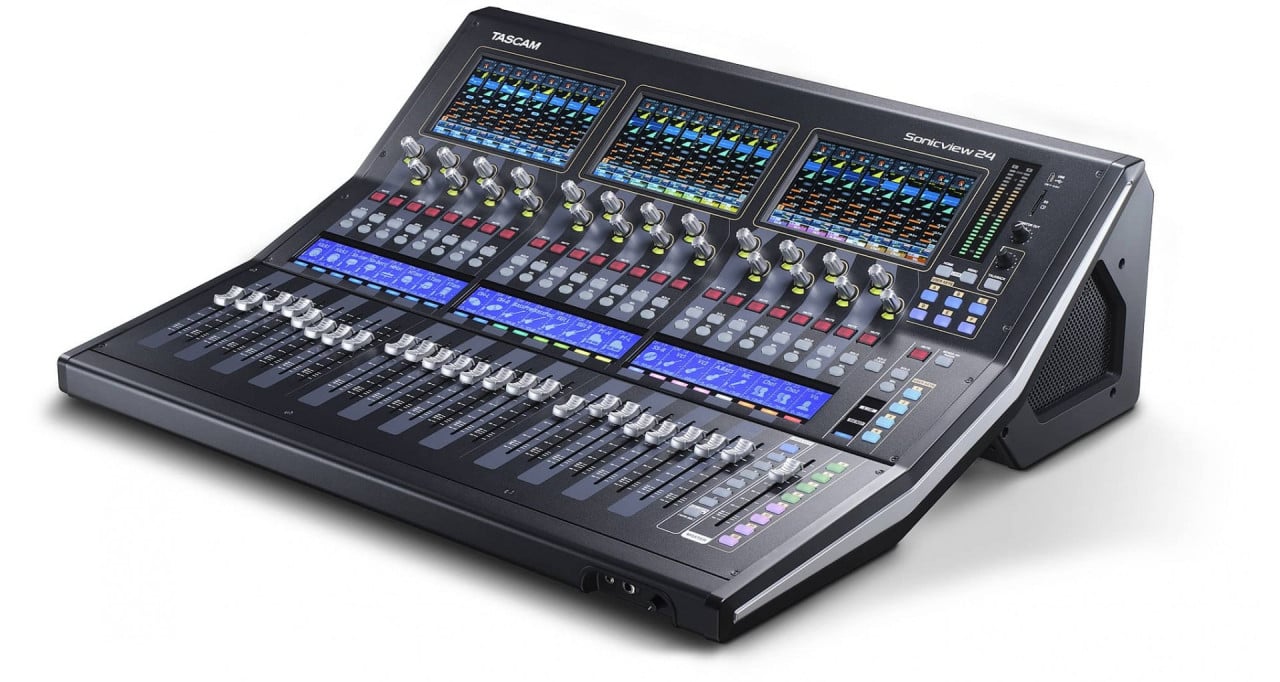

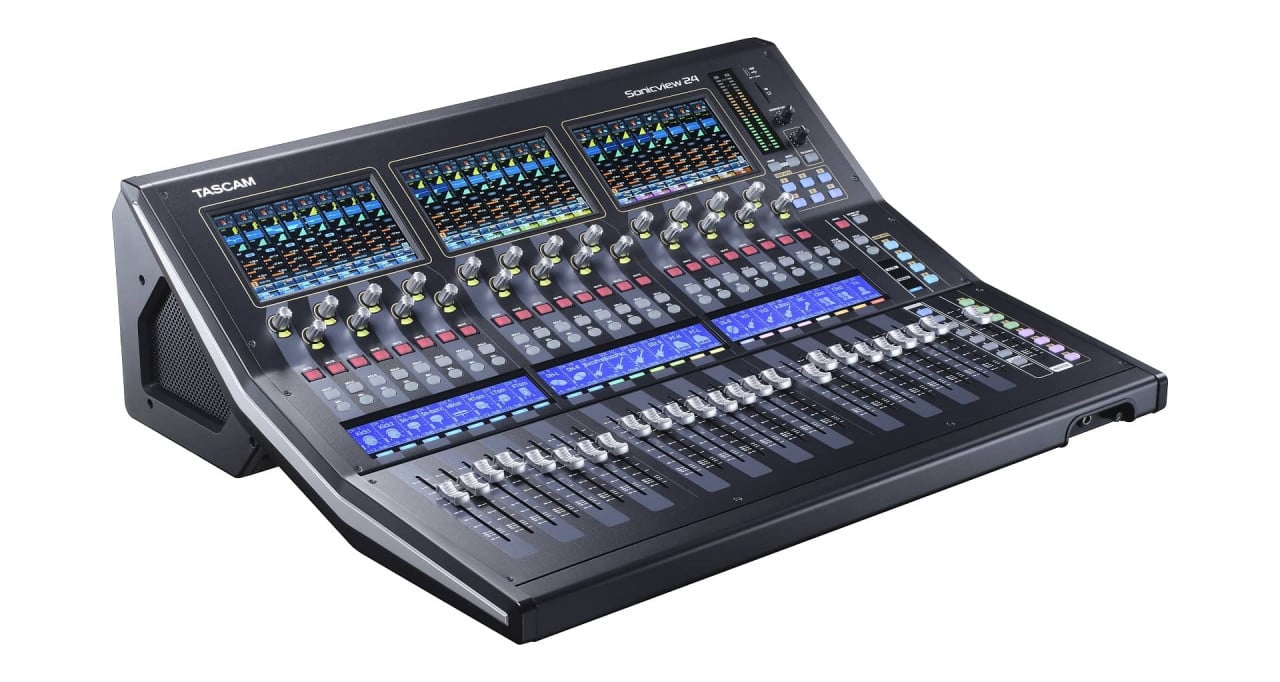

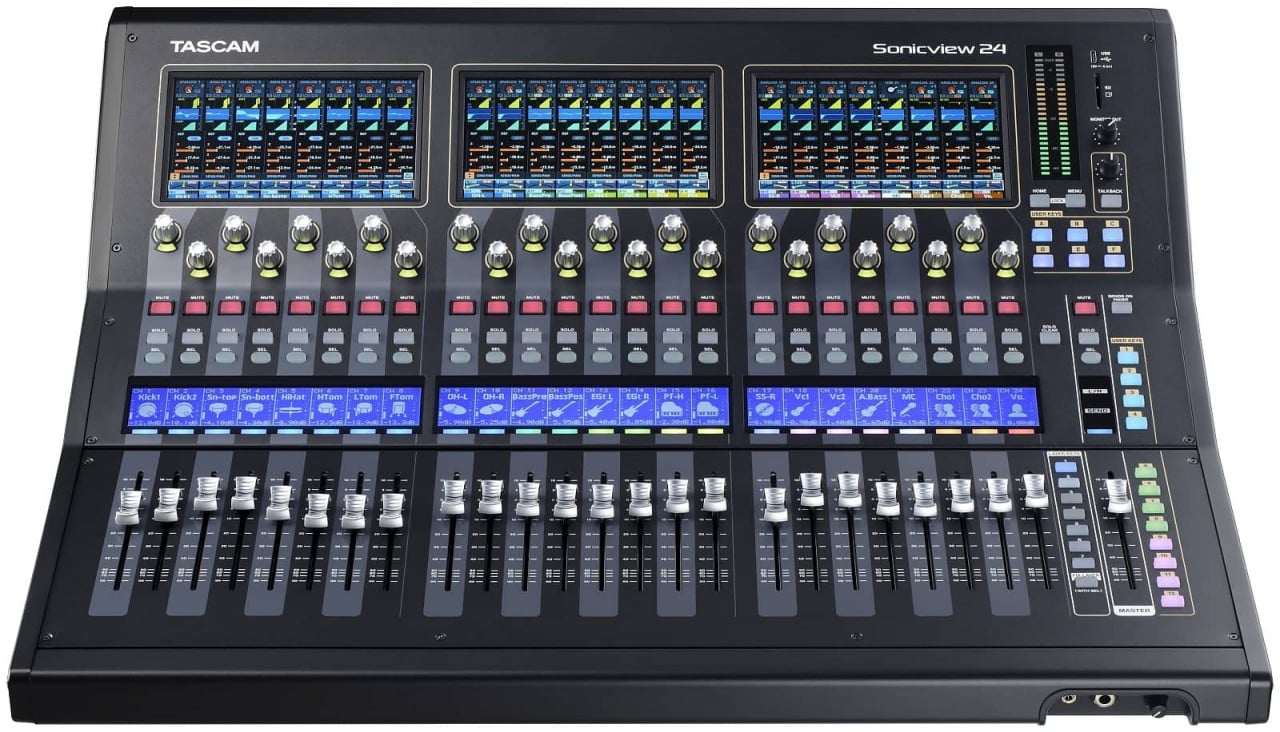

Sonicview 24 je digitalni mixer koji ima 3 touch-screen zaslona, preamplifikator za mikrofon na 24 kanala, Dante audio sučelje 44 ulaza / 24 busa, USB i opcionalnu mogućnost snimanja multitrack.
- Tascam VIEW (Visual Interactive Ergonomic Workflow) sučelje koje omogućuje intuitivno upravljanje s tri različita načina prikaza
- Višestruki prikazi putem tri 7-inčna color touch-screen zaslona
- 44 ulaza (40 mono, 2 stereo)
- 22 fleksibilne izlazne magistrale plus glavna L/R magistrala s grafičkim EQ-om na 31 opsegu
- 54-bitna float-point FPGA mixing engine, frekvencija uzorkovanja od 96 kHz
- Ultra-niska latencija: 2× Fs (20,8 μs) u mixing engine, 0,51 ms analog-analog
- A/D i D/A konverzija na 32 bita/96 kHz
- Tascam HDIA (High-Definition Instrumentation Architecture) mikrofon preamplifikatori.
- Ugrađeno Dante sučelje (64 ulaza/izlaza); podržava redundanciju, AES67, DDM i SMPTE 2110
- USB audio sučelje na 32 bita/96 kHz (32 ulaza/izlaza)
- 24 mikrofon/linijski ulaza (do +32 dBu), 16 XLR linijskih izlaza s fleksibilnim usmjeravanjem
- Četiri procesora s višestrukim efektima
- Tascam Sonicview Control softver za Windows, macOS i iPadOS omogućuje daljinsko upravljanje i offline uređivanje
- Dva Tascam proširivača
- SDXC recorder s 32 trackova, MADI, AES/EBU i analogne I/O kartice dostupne za drugi utor
- Fadere se mogu ukloniti i zamijeniti pojedinačno, gornja ploča se može rastaviti bez isključivanja kabela za jednostavno održavanje
- 18 prilagodljivih korisničkih gumba, 8 DCA grupa
- 24 +1 motorizirana fadera od 100 mm
- 24 enkodera s LED-icama u boji
- 24 LC prikaza s LED-icama u boji za naziv kanala, razinu ulaza i mjerač pojačanja (gain)
- Interna snimanje/reprodukcija s 2 tracka s SD karticom ili USB flash uređajem
- 8 TRS linijskih ulaza, 2 para stereo RCA ulaza, talkback XLR ulaz
- XLR monitor izlazi
- Standardni (6,3 mm) i mini (3,5 mm) izlazi za slušalice
- Wordclock In, Out/Thru
- 1000BASE-T gigabit Ethernet
- GPIO 8-in/8-out na DB25 konektoru
- TRS footswitch konektor
- XLR 4-31 konektor za lampu
Tehničke specifikacije:
Ulazi: 52 (40 mono, 2 stereo, 4 stereo efekt povratak)
Buses: 32
Ugrađeni efekti: 4
Odabir ulaznih izvora
Na 96 kHz: maksimalno 160
Na 48 kHz: maksimalno 256
Mikrofon/Linija (XLR): 24
Linija (RCA): 4 (2 × stereo)
Dante: 32 (96 kHz), 64 (48 kHz)
Proširive kartice: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Ugrađeni player: 2 (1 × stereo)
Oscilator: 1
Talkback: 1
Odabir ciljeva izlaza
Na 96 kHz: maksimalno 148
Na 48 kHz: maksimalno 244
Linija (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Proširive kartice: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Monitor izlaz (analogni): 2 (1 × stereo)
Ugrađeni recorder: 2 (1 × stereo)
Inserti
Analogni insertni točke: 2 (mikro/linijski ulazi 7–8)
Digitalna obrada signala
Mixing engine: 54-bitna float-point, 96 kHz
A/D konverteri: 32 bita, 96 kHz
D/A konverteri: 24 bita, 96 kHz
Digitalna I/O uzorkovna frekvencija: 96 kHz, 48 kHz

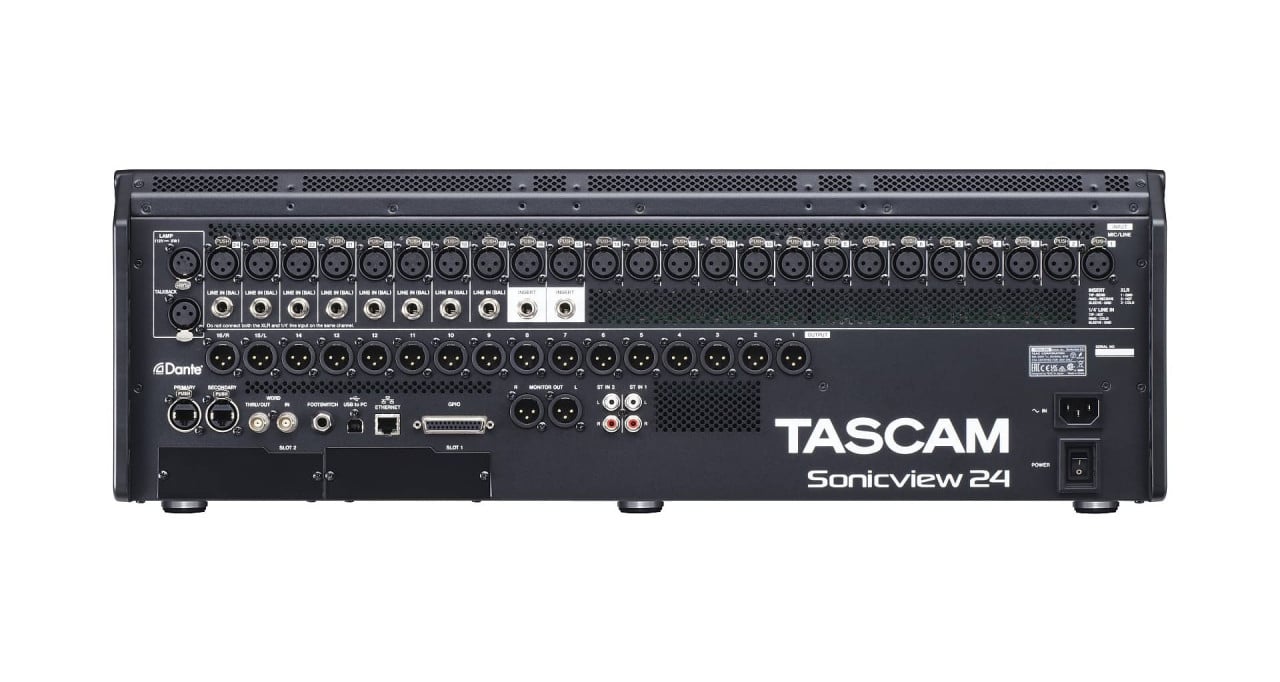

Analogni audio ulazi i izlazi
Mikrofon/linijski ulazi (balansirani, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maksimalna ulazna razina
+12 dBu (TRIM na minimum, Pad isključen)
+32 dBu (TRIM na minimum, Pad uključen)
Minimalna ulazna razina
–62 dBu (TRIM na maksimum, Pad isključen)
–42 dBu (TRIM na maksimum, Pad uključen)
Ulazna impedancija: ≥5 kΩ
Linijski ulazi: (LINE IN (BAL)): 6.3-mm standardni TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
Maksimalna ulazna razina
+12 dBu (TRIM na minimum, Pad isključen)
+32 dBu (TRIM na minimum, Pad uključen)
Minimalna ulazna razina
–62 dBu (TRIM na maksimum, Pad isključen)
–42 dBu (TRIM na maksimum, Pad uključen)
Ulazna impedancija: ≥5 kΩ
Inserti (INSERT): 6.3-mm standardni TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
Maksimalna ulazna razina (Povrat): +18 dBu
Nominalna ulazna razina (Povrat): -2 dBu
Ulazna impedancija (povrat): ≥5 kΩ
Maksimalna izlazna razina (Slanje): +18 dBu
Nominalna izlazna razina (Slanje): -2 dBu
Izlazna impedancija (Slanje): ≤100 Ω
Talkback ulaz (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Maksimalna ulazna razina: +10 dBu
Minimalna ulazna razina: -65 dBu
Raspon podešavanja pojačanja (gain): 0-55 dB
Ulazna impedancija: ≥5 kΩ
Phantom napajanje: +48 V
Stereo ulazi (ST IN 1-2 L/R): RCA
Maksimalna ulazna razina: +6 dBV (1.995 Vrms)
Nominalna ulazna razina: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Ulazna impedancija: ≥10 kΩ
Linijski izlazi (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksimalna izlazna razina (odabir)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nominalna izlazna razina (odabir)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu ili 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Izlazna impedancija: ≤100 Ω
Monitor izlazi (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksimalna izlazna razina: +24 dBu
Nominalna izlazna razina: +4 dBu
Izlazna impedancija: ≤100 Ω
Izlazi za slušalice (PHONES): Standardni stereo Jack od 6,3 mm, Jack 3,5 mm
Maksimalna izlazna snaga: 100 mW + 100 mW (32 Ω)
Digitalni audio ulazi i izlazi
USB audio: USB tip B
Ulaz (USB prema Sonicview): 32 kanala
Izlaz (Sonicview na USB): 32 kanala
Frekvencije uzorkovanja: 48 kHz, 96 kHz
Dubina bita: 32bit
Dante PRIMARY/SECONDARY: Kompatibilan etherCON Cat5e
Broj audio kanala: 64 kanala (48 kHz), 32 kanala (96 kHz)
Podržani načini: Redundantni način, Prebačeni način
Standard kompatibilan: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Preporučeni kablovi: Cat5e STP ili bolji
Kontrola I/OGPIO: 25-pin D-sub (8-in/8-out, ženski, inč-standard)
Ulazni sklop: Pull-up (5 V)
Izlazni sklop
Izlazna impedancija: 10 Ω
Otpornost na napon: 20 V
Maksimalna izlazna struja: 35 mA
Maksimalna struja napajanja (+5 V) 50m A
FOOTSWITCH konekcija Standardni Jack TS od 6,3 mm
Mrežni konektor (ETHERNET): RJ45
Kompatibilni standardi: 100BASE-TX, 1000BASE-T
Protokol: TCP/IP
Wordclock (WORD IN): BNC
Ulazna razina: 0,5–5 Vpp
Ulazna impedancija: 75 Ω ±10%
Frekvencija ulaza: 48 kHz, 96 kHz
Prihvatljiva odstupanja frekvencije: ±100 ppm
Wordclock izlaz (WORD THRU/OUT): BNC
Izlazna razina: TTL razina, 5 V
Izlazna frekvencija: 48 kHz, 96 kHz
USB port: 4-pin USB Type-C
Standard: USB 2.0 High Speed (480 Mbit/s)
Napajanje Bus: 5 V, 0.5 A
Klasa: HID, masovno pohranjivanje
USB port (stražnja ploča): USB Type-B
Standard: USB 2.0 High Speed (480 Mbit/s)
Izlazna snaga za lampu (LAMP): XLR 4-pinski ženski (pin 4: +12V, pin 3: GND)
Napajanje: DC 0–12 V (podesiva svjetlina)
Maksimalna izlazna snaga: 5 W
Audio performanse:
EIN (ekvivalentna ulazna buka) mikrofon pojačala: ≤–128 dBu
Frekvencijski odziv
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Dinamčki raspon:
≥108 dB (Mic/Line input to Line output, PAD off, TRIM min., Ref(D) –20 dBFS, internal word clock, JEITA)
≥110 dB (Mic/Line input to Dante output, PAD off, TRIM min., internal word clock, JEITA)
≥112 dB (Dante input to Line output, PAD off, TRIM min., internal word clock, JEITA)
Izobličenje:
≤0.002 % (Mic/Line input to Line output, +4 dBu ulazni signal, PAD off, TRIM min., JEITA)
≤0.002 % (Mic/Line input to Dante output, +4 dBu ulazni signal, PAD off, TRIM min., JEITA)
≤0.002 % (Dante input to Line output, 0 dBFS ulazni signal, JEITA)
Preklapanje: ≥–100 dB (Mic/Line input to Line output, 1 kHz sinusni val, JEITA)
Napajanje i druge specifikacije
Glavni prikazi: 3 color touch-screen zaslona od 7 inča (17,8 cm), 800 × 480 px
Napajanje: AC 100–240 V, 50/60 Hz
Potrošnja energije: 85 W
Ukupne dimenzije (širina × visina × dubina): 691 mm × 228 mm × 554 mm
Težina: 18 kg
Raspon radne temperature: 0–40 °C
