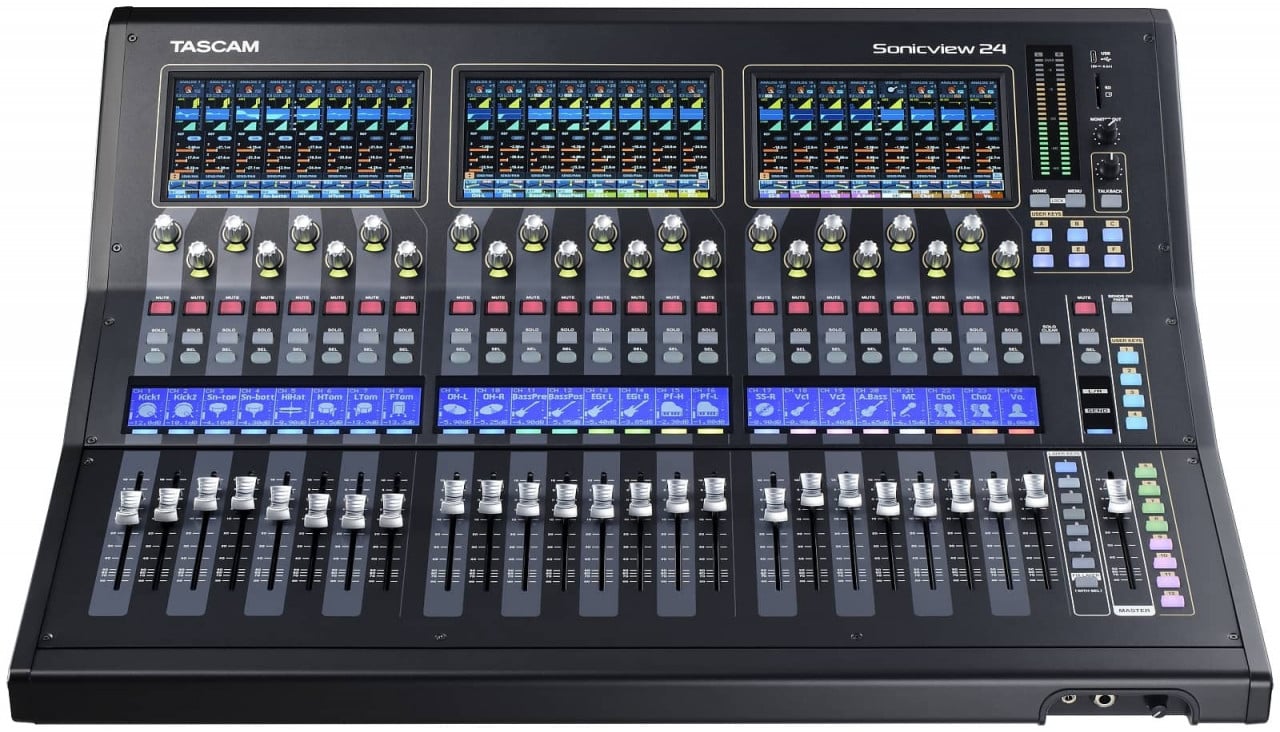

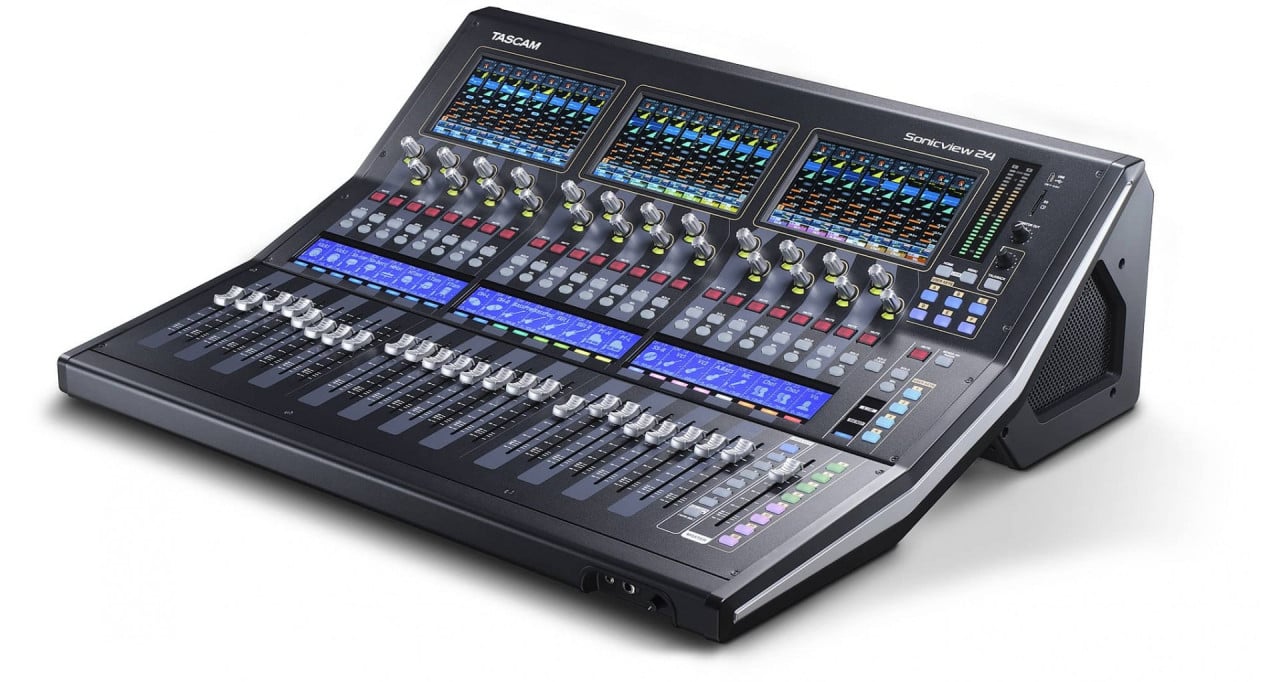

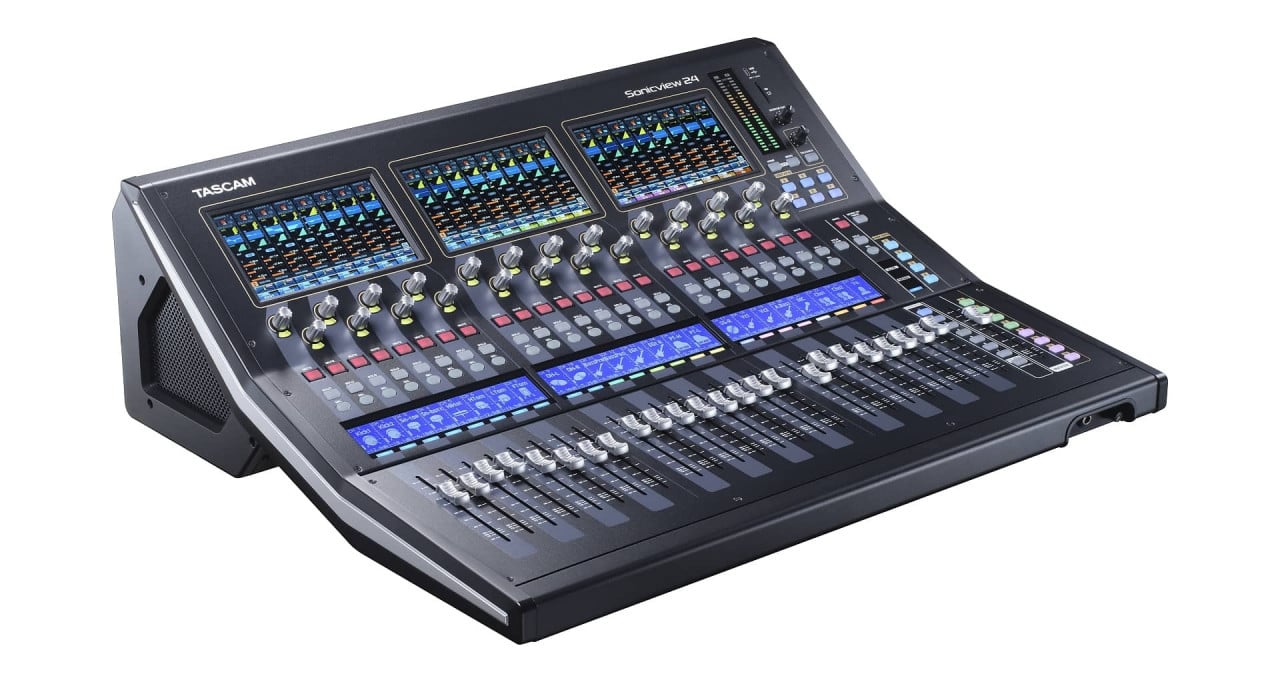

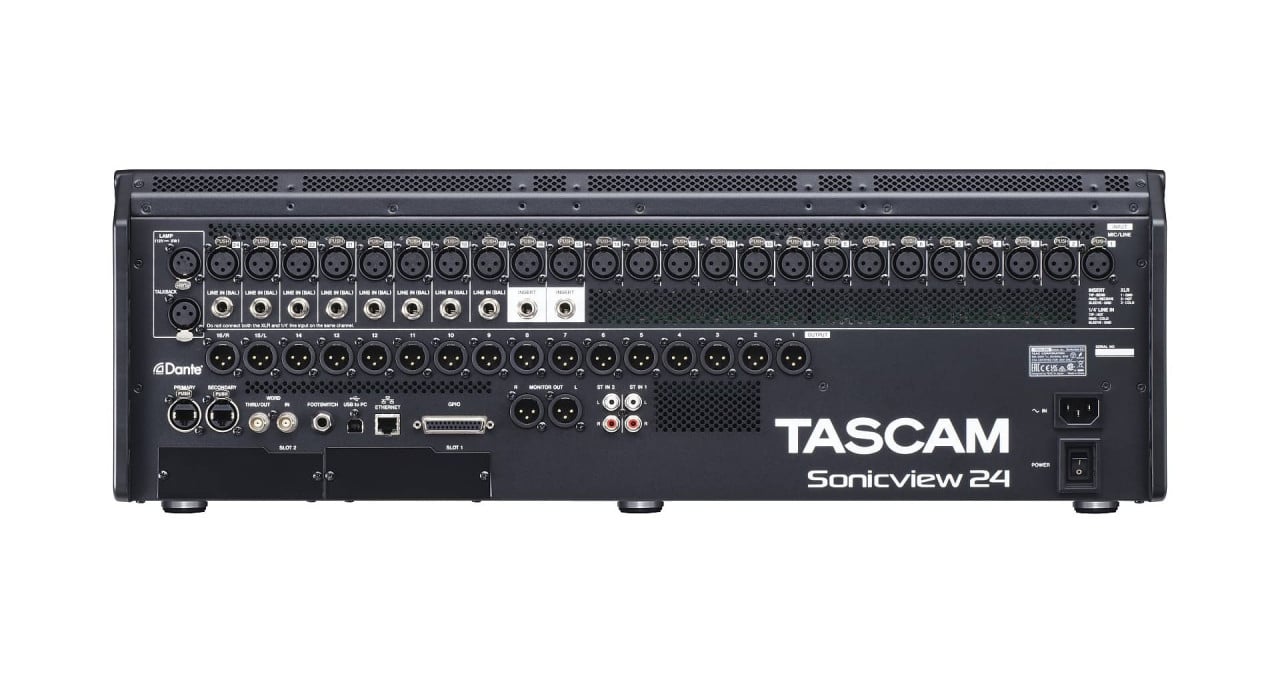

Sonicview 24 je digitální mixážní pult, který disponuje 3 dotykovými obrazovkami, mikrofonním předzesilovačem na 24 kanálů, audio rozhraním Dante 44 in / 24 bus, USB a volitelnou multitrackovou nahrávací kapacitou.
- Rozhraní Tascam VIEW (Visual Interactive Ergonomic Workflow), které umožňuje intuitivní ovládání ve třech různých režimech zobrazení
- Více displejů prostřednictvím tří barevných dotykových obrazovek o velikosti 7 palců
- 44 vstupních kanálů (40 mono, 2 stereo)
- 22 flexibilních výstupních sběrnic plus hlavní L/R sběrnice s grafickým EQ na 31 pásem
- 54-bit float-point FPGA mixážní engine, vzorkovací frekvence 96 kHz
- Ultra nízká latence: 2× Fs (20,8 μs) v mixážním enginu, 0,51 ms analog-analog
- A/D a D/A převod na 32 bitů/96 kHz
- Předzesilovače mikrofonu Tascam HDIA (High-Definition Instrumentation Architecture).
- Vestavěné Dante rozhraní (64 vstupů/výstupů); podporuje redundanci, AES67, DDM a SMPTE 2110
- USB audio rozhraní na 32 bitů/96 kHz (32 vstupů/výstupů)
- 24 mikrofonních/linkových vstupů (až +32 dBu), 16 XLR linkových výstupů s flexibilním směrováním
- Čtyři procesory s vícero efekty
- Software Tascam Sonicview Control pro Windows, macOS a iPadOS umožňuje vzdálené ovládání a offline úpravy
- Dva expanzní sloty Tascam
- SDXC rekordér se 32 stopami, MADI, AES/EBU a analogové I/O karty dostupné pro druhý slot
- Fadery lze snadno odstranit a vyměnit, horní panel lze demontovat bez odpojení kabelů pro snadnou údržbu
- 18 přizpůsobitelných uživatelských tlačítek, 8 DCA skupin
- 24 +1 motorových faderů o délce 100 mm
- 24 enkodérů s barevnými LED
- 24 LC displejů s barevnými LED pro názvy kanálů, úroveň vstupu a měřič zisku (gain)
- Interní nahrávání/přehrávání se 2 stopami pomocí SD karty nebo USB flash disku
- 8 TRS linkových vstupů, 2 páry stereo RCA vstupů, talkback XLR vstup
- XLR monitorové výstupy
- Standardní (6,3 mm) a mini (3,5 mm) výstupy pro sluchátka
- Wordclock In, Out/Thru
- 1000BASE-T gigabit Ethernet
- GPIO 8-in/8-out na DB25 konektoru
- Konektor pro footswitch TRS
- Konektor pro lampu XLR 4-31
Technické specifikace:
Vstupy: 52 (40 mono, 2 stereo, 4 stereo efektové návraty)
Sběrnice: 32
Vestavěné efekty: 4
Vyberatelné vstupní zdroje
Při 96 kHz: maximálně 160
Při 48 kHz: maximálně 256
Mikrofon/Linka (XLR): 24
Linka (RCA): 4 (2 × stereo)
Dante: 32 (96 kHz), 64 (48 kHz)
Expanzní karty: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Vestavěný přehrávač: 2 (1 × stereo)
Oscilátor: 1
Talkback: 1
Vyberatelné cíle výstupu
Při 96 kHz: maximálně 148
Při 48 kHz: maximálně 244
Linka (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Expanzní karty: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Monitorový výstup (analogový): 2 (1 × stereo)
Vestavěný rekordér: 2 (1 × stereo)
Vložení
Analogové vstupní body: 2 (vstupy mikrofon/linka 7–8)
Digitální signálové zpracování
Mixážní engine: 54-bit float-point, 96 kHz
A/D převodníky: 32 bitů, 96 kHz
D/A převodníky: 24 bitů, 96 kHz
Digitální I/O vzorkovací frekvence: 96 kHz, 48 kHz
Analogové audio vstupy a výstupy
Mikrofonní/linkové vstupy (vyvážené, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maximální vstupní úroveň
+12 dBu (TRIM na minimu, Pad vypnutý)
+32 dBu (TRIM na minimu, Pad zapnutý)
Minimální vstupní úroveň
–62 dBu (TRIM na maximu, Pad vypnutý)
–42 dBu (TRIM na maximu, Pad zapnutý)
Vstupní impedance: ≥5 kΩ
Linkové vstupy: (LINE IN (BAL)): 6.3-mm standard TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
Maximální vstupní úroveň
+12 dBu (TRIM na minimu, Pad vypnutý)
+32 dBu (TRIM na minimu, Pad zapnutý)
Minimální vstupní úroveň
–62 dBu (TRIM na maximu, Pad vypnutý)
–42 dBu (TRIM na maximu, Pad zapnutý)
Vstupní impedance: ≥5 kΩ
Vložení (INSERT): 6.3-mm standard TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
Maximální vstupní úroveň (Return): +18 dBu
Nominalní vstupní úroveň (Return): -2 dBu
Vstupní impedance (return): ≥5 kΩ
Maximální výstupní úroveň (Send): +18 dBu
Nominalní výstupní úroveň (Send): -2 dBu
Výstupní impedance (Send): ≤100 Ω
Talkback vstup (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Maximální vstupní úroveň: +10 dBu
Minimální vstupní úroveň: -65 dBu
Rozsah nastavení zisku (gain): 0-55 dB
Vstupní impedance: ≥5 kΩ
Phantom napájení: +48 V
Stereo vstupy (ST IN 1-2 L/R): RCA
Maximální vstupní úroveň: +6 dBV (1.995 Vrms)
Nominalní vstupní úroveň: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Vstupní impedance: ≥10 kΩ
Linkové výstupy (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maximální výstupní úroveň (volitelná)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nominalní výstupní úroveň (volitelná)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu nebo 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Výstupní impedance: ≤100 Ω
Monitorové výstupy (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maximální výstupní úroveň: +24 dBu
Nominalní výstupní úroveň: +4 dBu
Výstupní impedance: ≤100 Ω
Výstupy pro sluchátka (PHONES): Standardní stereo jack 6,3 mm, jack 3,5 mm
Maximální výstupní výkon: 100 mW + 100 mW (32 Ω)
Digitální audio vstupy a výstupy
USB audio: USB typ B
Vstup (USB do Sonicview): 32 kanálů
Výstup (Sonicview na USB): 32 kanálů
Vzorkovací frekvence: 48 kHz, 96 kHz
Bitová hloubka: 32bit
Dante PRIMARY/SECONDARY: Kompatibilní etherCON Cat5e
Počet audio kanálů: 64 kanálů (48 kHz), 32 kanálů (96 kHz)
Podporované režimy: Redundant mode, Switched mode
Kompatibilní standard: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Doporučené kabely: Cat5e STP nebo lepší
Ovládání I/OGPIO: 25-pin D-sub (8-in/8-out, female, inch-standard)
Vstupní obvod: Pull-up (5 V)
Výstupní obvod
Výstupní impedance: 10 Ω
Napěťová odolnost: 20 V
Maximální výstupní proud: 35 mA
Maximální napájecí proud (+5 V) 50m A
Konektor FOOTSWITCH Standardní jack TS 6,3 mm
Síťový konektor (ETHERNET): RJ45
Kompatibilní standardy: 100BASE-TX, 1000BASE-T
Protokol: TCP/IP
Wordclock (WORD IN): BNC
Vstupní úroveň: 0,5–5 Vpp
Vstupní impedance: 75 Ω ±10%
Frekvence vstupu: 48 kHz, 96 kHz
Přijatelné odchylky frekvence: ±100 ppm
Wordclock výstup (WORD THRU/OUT): BNC
Výstupní úroveň: TTL úroveň, 5 V
Frekvence výstupu: 48 kHz, 96 kHz
USB port: 4-pin USB Type-C
Standard: USB 2.0 High Speed (480 Mbit/s)
Napájení Bus: 5 V, 0.5 A
Třída: HID, mass storage
USB port (zadní panel): USB Type-B
Standard: USB 2.0 High Speed (480 Mbit/s)
Napájení pro lampu (LAMP): XLR 4-pin female (pin 4: +12V, pin 3: GND)
Napětí napájení: DC 0–12 V (nastavitelná jasnost)
Maximální výstupní výkon: 5 W
Audio výkony:
EIN (ekvivalentní vstupní šum) mikrofonního předzesilovače: ≤–128 dBu
Frekvenční odezva
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Dynamický rozsah:
≥108 dB (Mic/Line input to Line output, PAD vypnutý, TRIM min., Ref(D) –20 dBFS, interní word clock, JEITA)
≥110 dB (Mic/Line input to Dante output, PAD vypnutý, TRIM min., interní word clock, JEITA)
≥112 dB (Dante input to Line output, PAD vypnutý, TRIM min., interní word clock, JEITA)
Distortion:
≤0.002 % (Mic/Line input to Line output, +4 dBu vstupní signál, PAD vypnutý, TRIM min., JEITA)
≤0.002 % (Mic/Line input to Dante output, +4 dBu vstupní signál, PAD vypnutý, TRIM min., JEITA)
≤0.002 % (Dante input to Line output, 0 dBFS vstupní signál, JEITA)
Crosstalk: ≥–100 dB (Mic/Line input to Line output, 1 kHz sinusová vlna, JEITA)
Napájení a další specifikace
Hlavní displeje: 3 barevné dotykové obrazovky o velikosti 7 palců (17,8 cm), 800 × 480 px
Napájení: AC 100–240 V, 50/60 Hz
Spotřeba energie: 85 W
Celkové rozměry (šířka × výška × hloubka): 691 mm × 228 mm × 554 mm
Hmotnost: 18 kg
Provozní teplotní rozsah: 0–40 °C
