LD Systems AMP 205 AV - Kompaktni avdio-video ojačevalec, zasnovan za ekstrakcijo zvoka iz video vira in njegovo predvajanje v stereo formatu na zvočnike, ima tudi funkcijo HDMI pass-through za enostavno povezovanje z zasloni. Opremljen je z učinkovitim Class-D ojačevalnikom 2x50W pri 4 Ohmih in sprednjo ploščo z LED diodami za signal, klip in zaščito.
Zaradi majhnih dimenzij in priloženih montažnih plošč ga je mogoče diskretno namestiti skoraj povsod ali integrirati v 1/3 19” rack skupaj z drugimi izdelki iz serije TICA® z uporabo opcijskega pladnja.
Napajanje poteka preko zunanjega adapterja 24V, povezljivost pa je poenostavljena z terminalskimi blokom za analogne izhode in GPIO. Omogoča daljinsko upravljanje z napravami tretjih oseb za izbiro HDMI vira, prilagajanje glasnosti ali aktivacijo načina pripravljenosti.
Funkcija samodejnega pripravljenosti zmanjšuje porabo energije v odsotnosti avdio signala. Je idealna rešitev za profesionalne inštalaterje, ki želijo visoko avdio zmogljivost v video sistemih.
Lastnosti:
- Mini profesionalni ojačevalec z funkcijo ekstrakcije zvoka iz HDMI signala (audio de-embedder).
- Vsebuje HDMI vhod in izhod ter stereo linijske izhode.
- Class-D ojačevalnik 2 x 50W z izhodi na nizki impedanci.
- Kompaktna oblika, s pasivnim hlajenjem.
- Daljinsko upravljanje za izbiro vira, glasnost in pripravljenost.
- Zunanje napajanje 100–240V.
- Priložene montažne plošče za diskretno namestitev, vključno nad spuščeni stropi.
- Funkcija samodejne pripravljenosti za varčevanje z energijo.

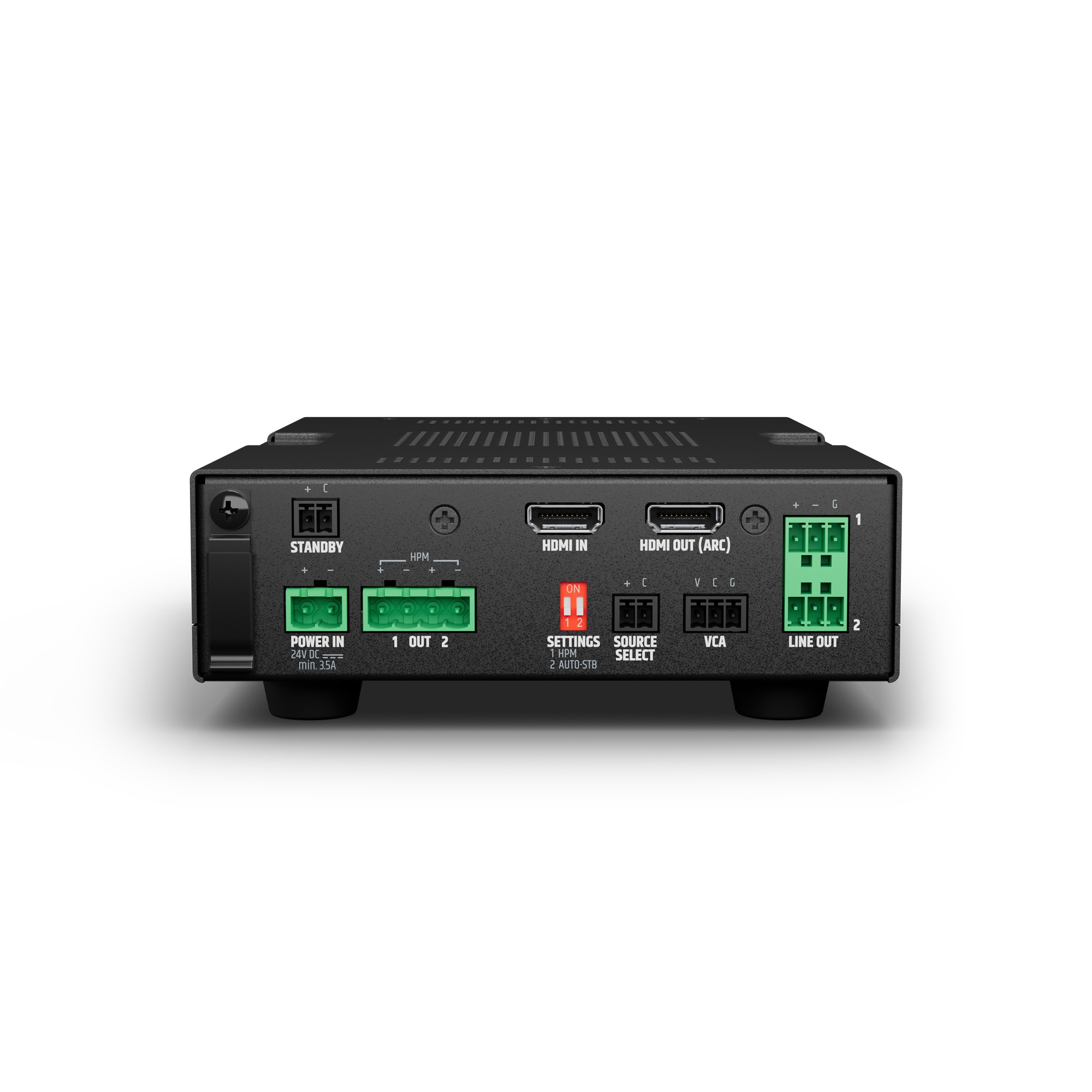

- Balansirani linijski izhodi in izhodi za zvočnike na terminalskem bloku.

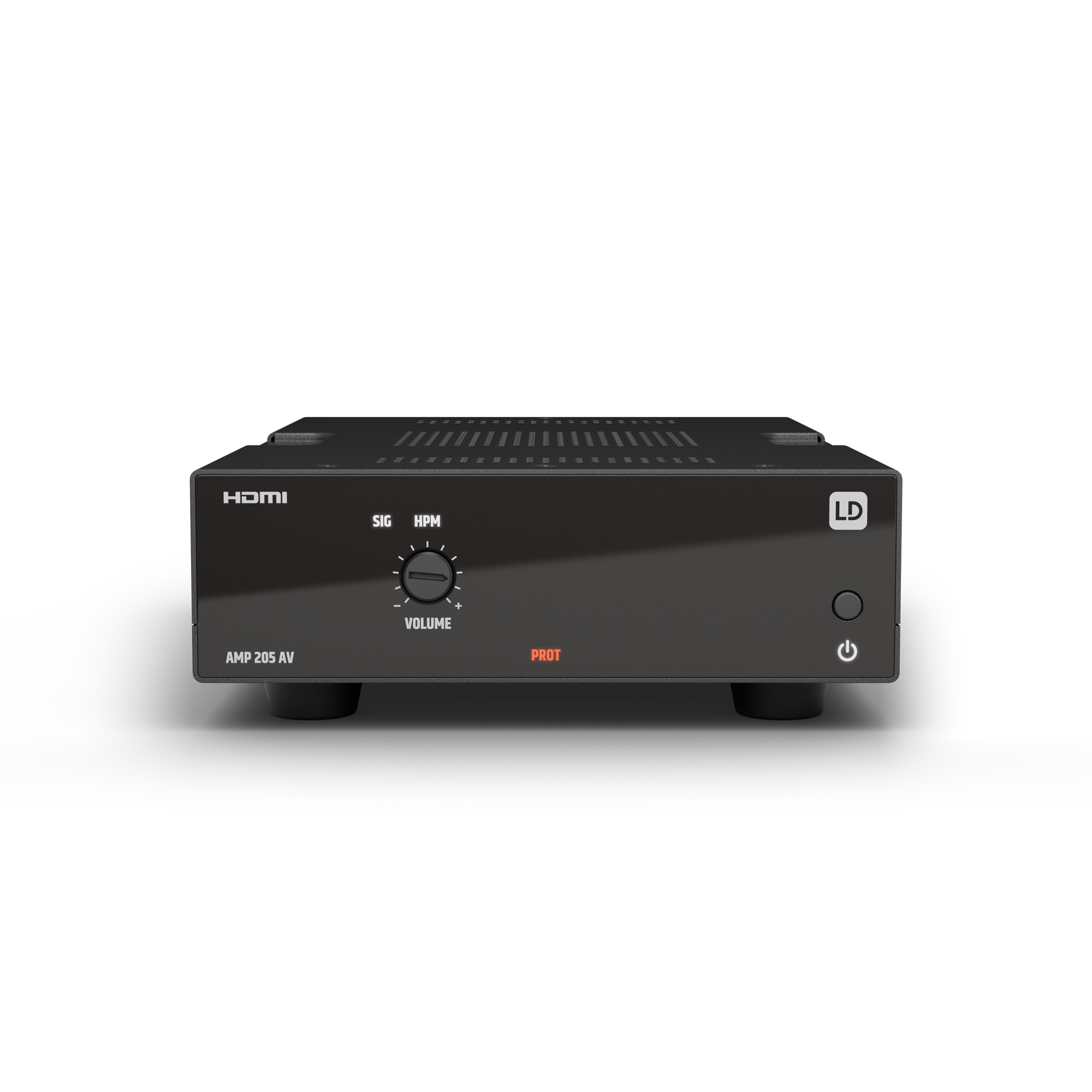

- Intuitivna sprednja plošča z LED diodami za signal, klip in zaščito.
- Opcijski rack pladenj za kombiniranje z drugimi izdelki iz serije TICA®.
Specifikacije:
- Ojačevalnik moči za inštalacije, z funkcijo ekstrakcije avdia iz HDMI (Audio-Deembedder)
- Linijski vhodi: 0
- Linijski izhodi: 2
- Izhodni konektorji: Balansirani izhodi na terminalskem bloku (korak 3,81 mm, 3 pini)
- Izhodi za zvočnike: 2, z izbiro načina (Stereo / Visoka moč)
- Hladenje: S konvekcijo (brez ventilatorja)
HDMI:
- Podprti barvni formati: RGB, YUV420, YUV422, YUV444
- Maksimalna hitrost prenosa: 48 Gbit/s
- Maksimalna ločljivost: Do 4K2K @ 60Hz
- Globina barve: 8 bitov na barvo
- Chroma sampling: 4:4:4
- HDMI standardi: HDMI 2.1, HDCP 1.4 – 2.3
- Število HDMI vhodov: 1 (ženski, tip A)
- Število HDMI izhodov: 1 (ženski, tip A)
Linijski izhod:
- THD + N: > 0,006%
- Razmerje signal-šum (SNR): > 100 dB
- Frekvenčni razpon: 15 Hz – 20 kHz (-0,5 dB)
- Izhodna raven: +15 dBu (0 dBFS / 1 kHz)
- Čas prebuditve iz pripravljenosti: 7 sekund
Daljinsko upravljanje (3rd Party Control):
- Glasnost (VCA): Zunanji potenciometer 10 kOhm (linearni), terminalski blok 3 pini, korak 3,5 mm
- Izbira vira: Terminalski blok 3 pini, korak 3,5 mm
- Pripravljenost: Zunanji trenutni gumb, terminalski blok 2 pini, korak 3,5 mm
Izhod ojačevalnika:
- Tip: Class D
- Načini delovanja: Stereo / Visok moč
- Izhodi:
- 2 kanala (Stereo)
- 1 kanal (Visok moč)
- Konektor: Terminalski blok 4 pini (korak 5,08 mm)
- THD + N: < 0,05%
- SNR: < 100 dB
- RMS moč:
- 1 x 100 W @ 2 Ohm (sinusni signal, 1 kHz, 10 sekund)
- 2 x 50 W @ 4 Ohm (Stereo)
- Minimalna impedanca:
- 2 Ohm (HPM)
- 4 Ohm (Stereo)
- Frekvenčni odziv: 15 Hz – 20 kHz (-0,5 dB)
- Zaščite: DC, prenapolnitev, kratkostična zaščita, zaščita pred prenapolnjenjem
Napajanje/Poraba:
- Tip napajanja: Zunanje napajalne enote (SMPS)
- Delovna napetost: 100–240 V AC, 50–60 Hz
- Sekundarna napetost: 24 V DC
- Sekundarni tok: 3,5 A
- Sekundarni konektor: Terminalski blok 2 pini, korak 5,08 mm
- Primarni konektor: IEC
- Razred varnosti: Razred 3
- Maksimalna poraba: 155 W (0 dBFS, sinusni signal 1 kHz, 2 x 4 Ohm)
- Poraba v mirovanju: 6,8 W
- Poraba v pripravljenosti: < 1,5 W
- Zagon tok: 2,4 A @ 230 V AC
- Optimalna delovna temperatura: 0°C – 40°C, vlažnost < 85% (brez kondenzacije)
Splošni podatki:
- Material: Sprednja plošča iz plastike, ohišje iz jekla
- Dimenzije (Š x V x G, z nogicami): 142 x 53 x 222 mm
- Teža: 1,1 kg
- Priloženi dodatki:
- Zunanji SMPS napajalnik
- Montažne plošče za namestitev na površine
- Terminalski bloki za električne povezave
