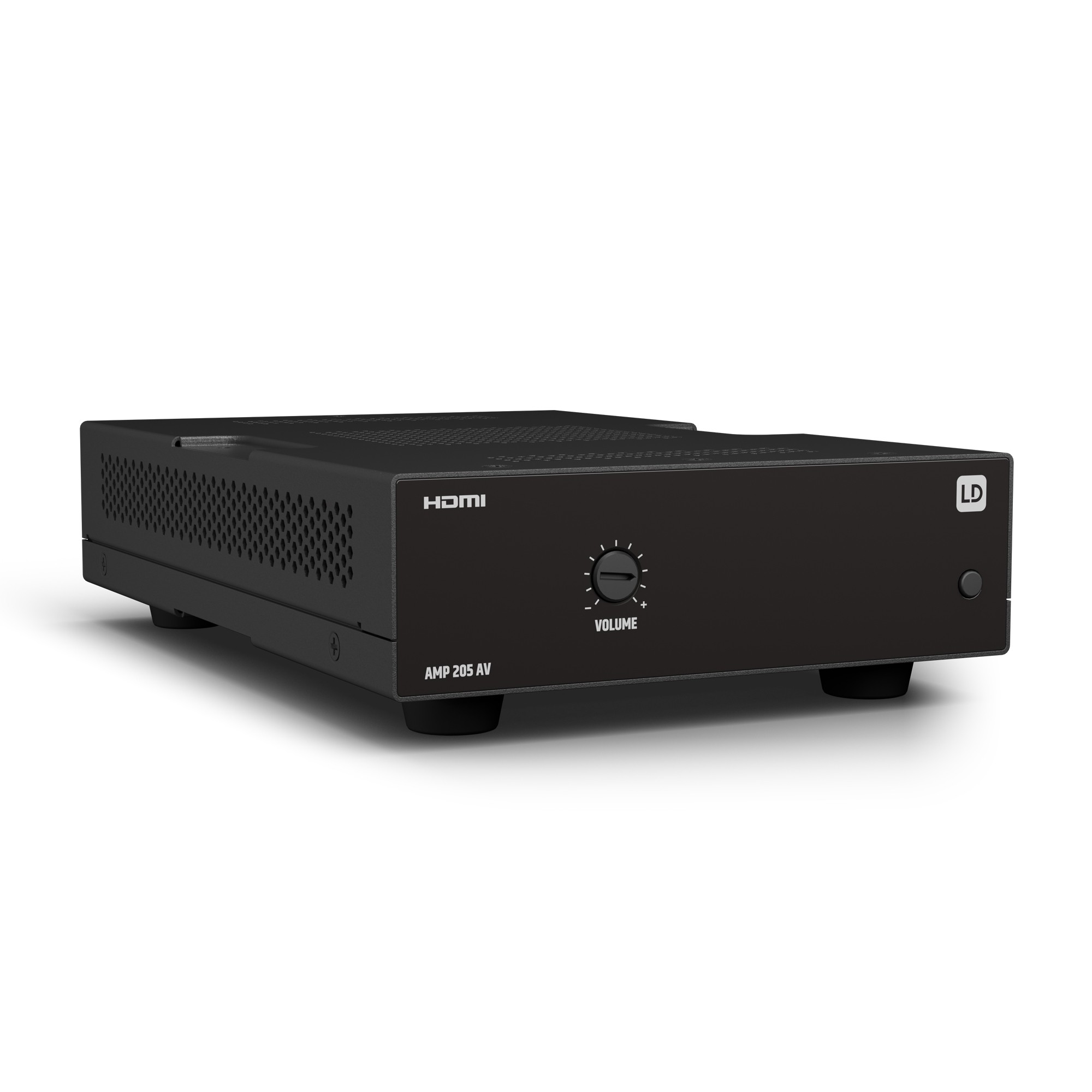

LD Systems AMP 205 AV - Kompaktní audio-video zesilovač, navržený k extrakci zvuku z video zdroje a jeho přehrávání ve stereo formátu na reproduktory, s funkcí HDMI pass-through pro snadné připojení k obrazovkám. Je vybaven efektivním Class-D zesilovačem 2x50W při 4 Ohmech a předním panelem s LED diodami pro signál, klip a ochranu.
Díky malým rozměrům a přiloženým montážním deskám může být diskrétně nainstalován téměř kdekoli nebo integrován do racku 1/3 19”, spolu s dalšími produkty ze série TICA® pomocí volitelného tray.
Napájení se provádí pomocí externího adaptéru 24V, připojení je zjednodušeno pomocí svorkových bloků pro analogové výstupy a GPIO. Umožňuje dálkové ovládání pomocí externích zařízení pro výběr HDMI zdroje, nastavení hlasitosti nebo aktivaci režimu standby.
Volitelná funkce auto-standby snižuje spotřebu energie při absenci audio signálu. Je to ideální řešení pro profesionální instalatéry, kteří chtějí vysoký audio výkon v video systémech.
Vlastnosti:
- Mini profesionální zesilovač s funkcí extrakce zvuku ze signálu HDMI (audio de-embedder).
- Disponuje HDMI vstupem a výstupem a stereo linkovými výstupy.
- Class-D zesilovač 2 x 50W s výstupy na nízkou impedanci.
- Kompaktní formát s pasivním chlazením.
- Dálkové ovládání pro výběr zdroje, hlasitost a standby.
- Externí napájení 100–240V.
- Přiložené montážní desky pro diskrétní instalaci, včetně nad zavěšenými stropy.
- Funkce auto-standby pro úsporu energie.
- Vyvážené linkové výstupy a reproduktorové výstupy na svorkovém bloku.

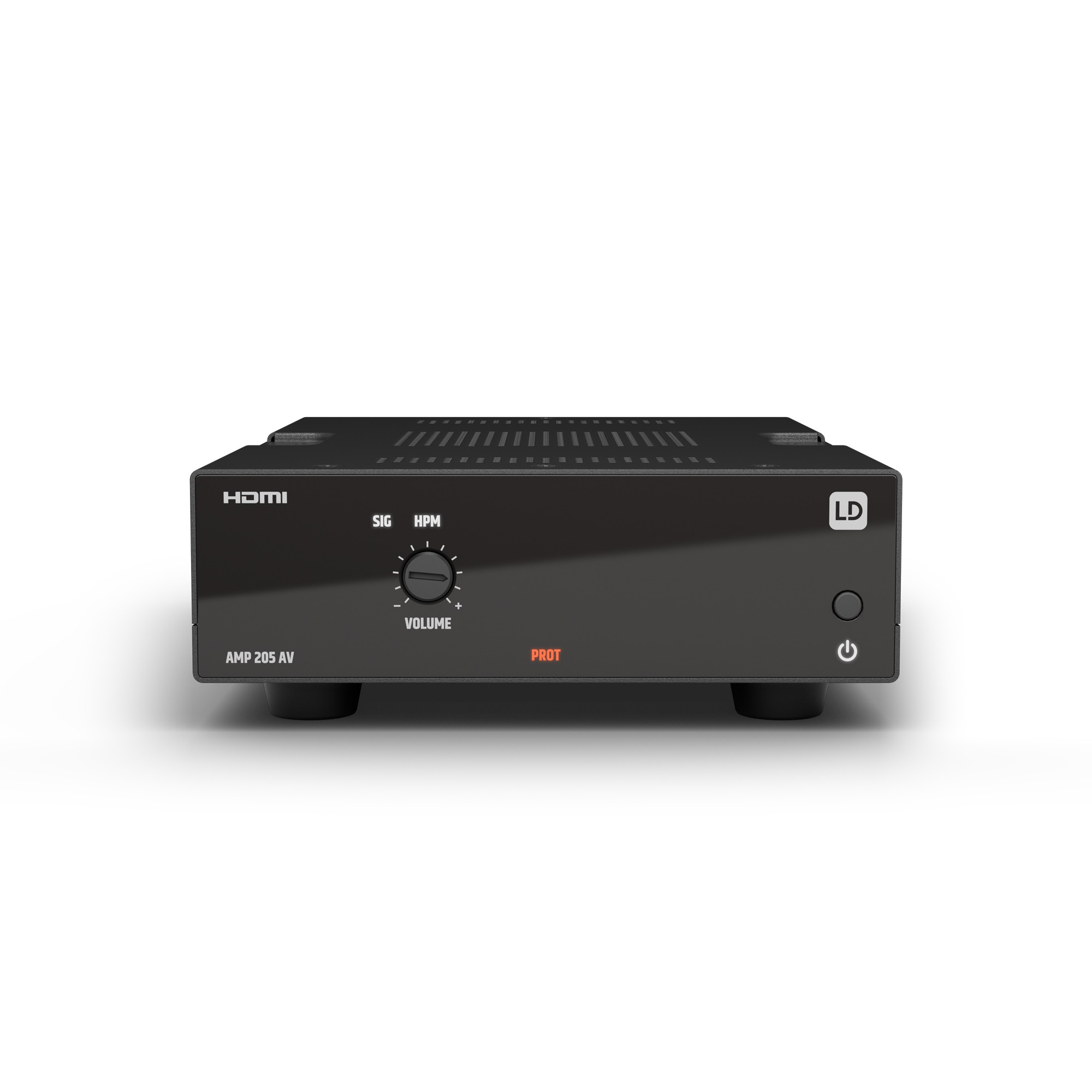

- Intuitivní přední panel s LED diodami pro signál, klip a ochranu.
- Volitelný rack tray pro kombinaci s dalšími produkty ze série TICA®.
Specifikace:
- Výkonový zesilovač pro instalace, s funkcí audio extrakce z HDMI (Audio-Deembedder)
- Linkové vstupy: 0
- Linkové výstupy: 2
- Konektory linkového výstupu: Vyvážené výstupy na svorkovém bloku (krok 3,81 mm, 3 piny)
- Reproduktorové výstupy: 2, s režimovým přepínačem (Stereo / High Power)
- Chlazení: Přes konvekci (bez ventilátoru)
HDMI:
- Podporované barevné formáty: RGB, YUV420, YUV422, YUV444
- Maximální přenosová rychlost: 48 Gbit/s
- Maximální rozlišení: Až 4K2K @ 60Hz
- Hlubokost barev: 8 bitů na barvu
- Chroma sampling: 4:4:4
- HDMI standardy: HDMI 2.1, HDCP 1.4 – 2.3
- Počet HDMI vstupů: 1 (samice, typ A)
- Počet HDMI výstupů: 1 (samice, typ A)
Linkový výstup:
- THD + N: > 0,006%
- Poměr signál-šum (SNR): > 100 dB
- Frekvenční rozsah: 15 Hz – 20 kHz (-0,5 dB)
- Úroveň výstupu: +15 dBu (0 dBFS / 1 kHz)
- Čas probuzení z režimu standby: 7 sekund
Dálkové ovládání (3rd Party Control):
- Hlavní hlasitost (VCA): Externí potenciometr 10 kOhm (lineární), svorkový blok 3 piny, krok 3,5 mm
- Výběr zdroje: Svorkový blok 3 piny, krok 3,5 mm
- Standby: Momentární externí tlačítko, svorkový blok 2 piny, krok 3,5 mm
Výstup zesilovače:
- Typ: Class D
- Režimy provozu: Stereo / High Power Mode
- Výstupy:
- 2 kanály (Stereo)
- 1 kanál (High Power Mode)
- Konektor: Svorkový blok 4 piny (krok 5,08 mm)
- THD + N: < 0,05%
- SNR: < 100 dB
- RMS výkon:
- 1 x 100 W @ 2 Ohm (sinusový signál, 1 kHz, 10 sekund)
- 2 x 50 W @ 4 Ohm (Stereo)
- Minimální impedance:
- 2 Ohm (HPM)
- 4 Ohm (Stereo)
- Frekvenční odezva: 15 Hz – 20 kHz (-0,5 dB)
- Ochrany: DC, přetížení, zkrat, přehřátí
Napájení/Spotřeba:
- Typ napájení: Externí spínané zdroje (SMPS)
- Provozní napětí: 100–240 V AC, 50–60 Hz
- Sekundární napětí: 24 V DC
- Sekundární proud: 3,5 A
- Sekundární konektor: Svorkový blok 2 piny, krok 5,08 mm
- Primární konektor: IEC
- Bezpečnostní třída: Třída 3
- Maximální spotřeba: 155 W (0 dBFS, sinusový signál 1 kHz, 2 x 4 Ohm)
- Spotřeba v klidu: 6,8 W
- Spotřeba v režimu standby: < 1,5 W
- Startovací proud: 2,4 A @ 230 V AC
- Optimální provozní teplota: 0°C – 40°C, vlhkost < 85% (bez kondenzace)
Obecné údaje:
- Materiál: Přední panel z plastu, šasi z oceli
- Rozměry (Š x V x H, s nožičkami): 142 x 53 x 222 mm
- Hmotnost: 1,1 kg
- Příslušenství v balení:
- Externí SMPS napáječ
- Montážní desky pro instalaci na povrchy
- Svorkové bloky pro elektrické připojení
