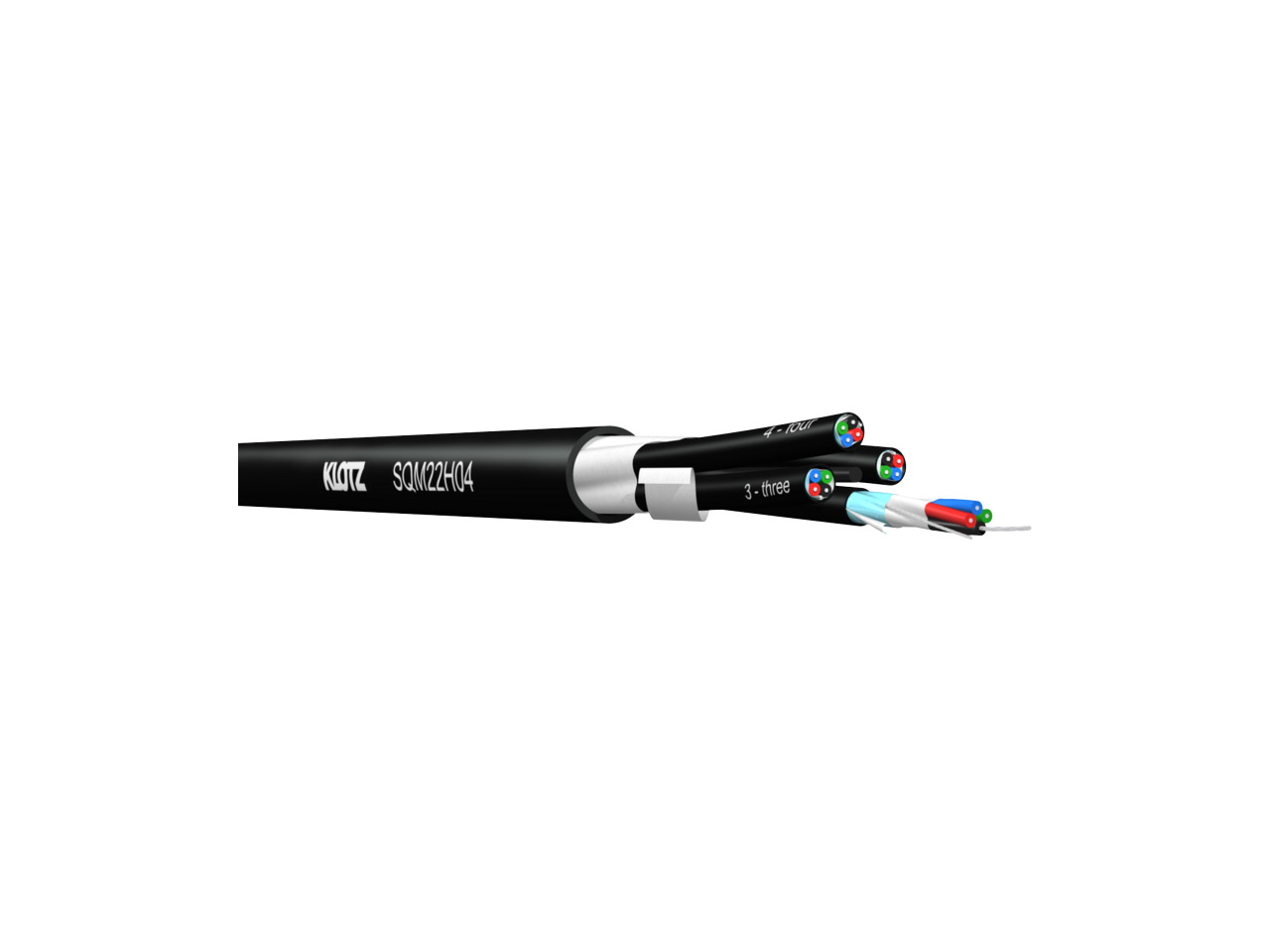

Klotz StarQuad SQM22

Klotz StarQuad SQM22, kabel mikrofonowy multicore, który łączy cztery przewody oparte na właściwościach przewodzenia kabla SQ422H. Posiada powłokę FRNC bez halogenów, odporną na ogień, idealną do instalacji. Każdy przewód składa się z gwiazdy quad z przeciwnie podłączonymi rdzeniami, minimalizującymi zakłócenia elektromagnetyczne. Ekran z folii pokrytej aluminium skutecznie chroni przed zakłóceniami. Skręcenie warstwowe poszczególnych przewodów tworzy stabilną i solidną strukturę dla trwałości.

• Budowa przewodnika: miedź cynowana, 7 x 0.20 mm
• Przekrój poprzeczny przewodnika: 0.22 mm²
• Izolacja: polietylen (PE)
• Układ rdzenia: 4 rdzenie skręcone w gwiazdę quad
• Przewód odprowadzający: miedź cynowana, 7 x 0.20 mm
• Ekranowanie: folia AL/PETP
• Osłona elementu: LSZH, czarna, numerowana
• Skręcenie: 4 elementy skręcone
• Osłona zewnętrzna: FRNC, czarna
• Minimalny promień zgięcia: 10x średnica całkowita
• Bez halogenów: zgodnie z IEC 60754-2
• Odporność na ogień: zgodnie z IEC 60332-1
• Opór przewodnika: 85 Ω/km
• Opór izolacji: > 10 GΩ x km
• Pojemność:
  • przew./przew.: 120 pF/m
  • przew./ekran: 180 pF/m

przew./przew.²: 50 pF/m
przew./ekran²: 100 pF/m
