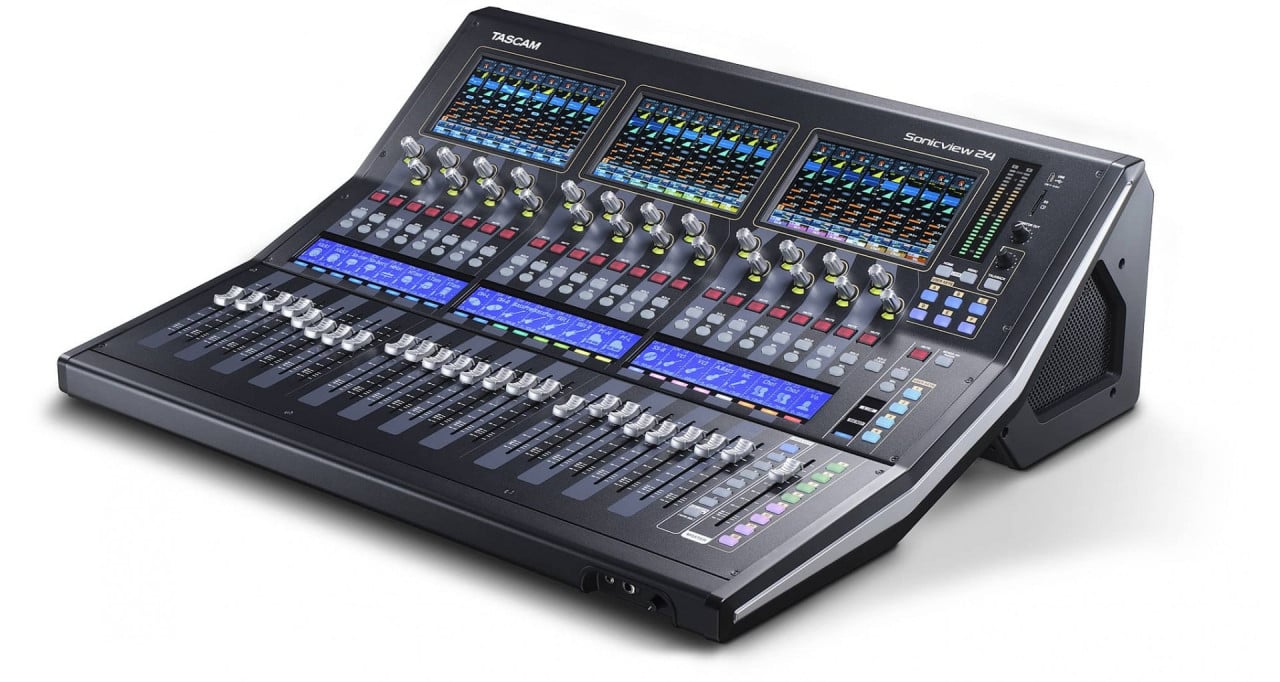

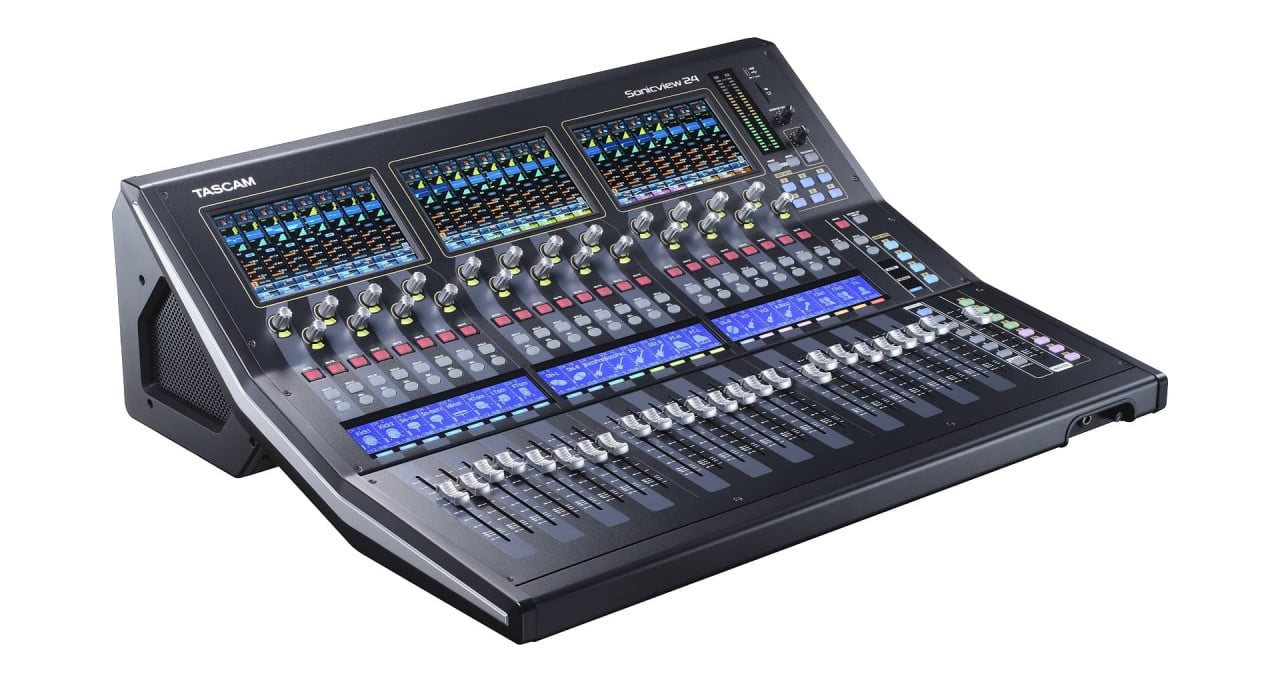

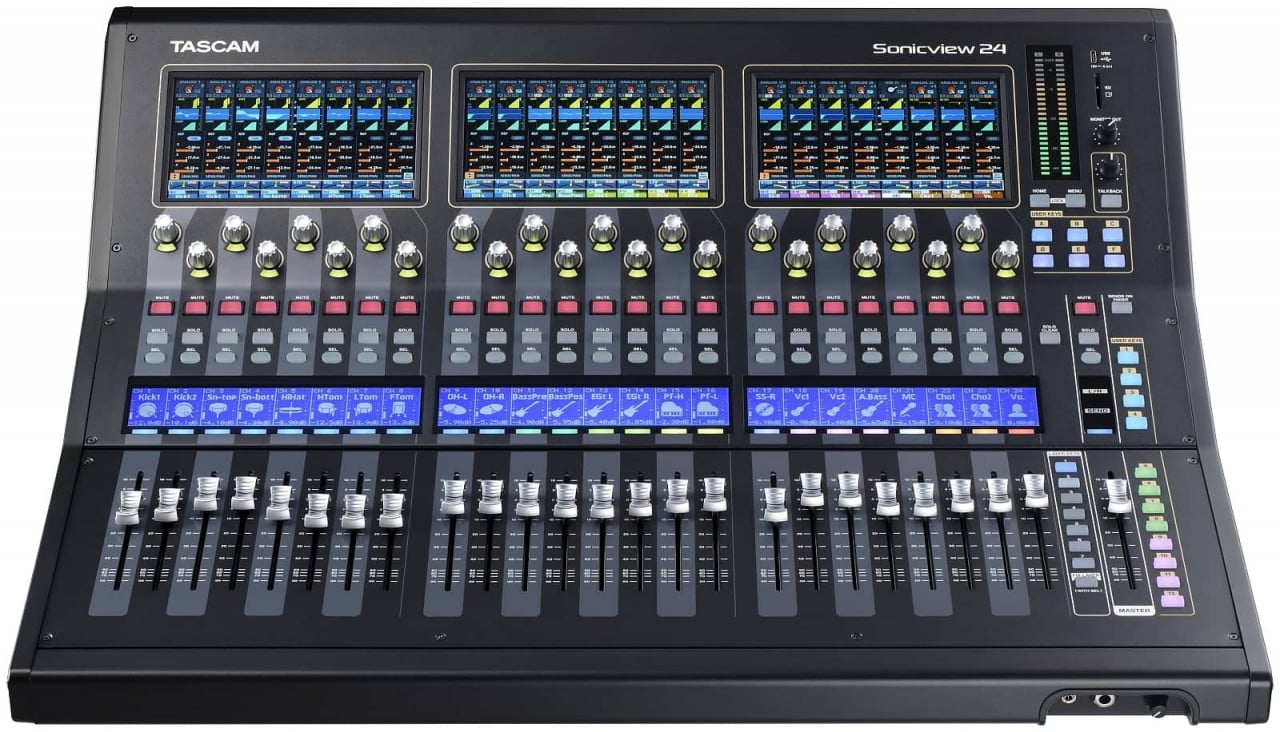

Sonicview 24 ist ein digitaler Mixer, der über 3 Touchscreen-Displays, einen Mikrofonvorverstärker mit 24 Kanälen, eine Dante-Audio-Interface mit 44 Eingängen / 24 Bussen, USB und eine optionale Multitrack-Aufnahmefunktion verfügt.
- Tascam VIEW (Visual Interactive Ergonomic Workflow) Interface, das eine intuitive Bedienung mit drei verschiedenen Ansichtsmodi ermöglicht
- Mehrere Anzeigen über die drei 7-Zoll-Farb-Touchscreen-Displays
- 44 Eingänge (40 mono, 2 stereo)
- 22 flexible Ausgänge plus Hauptbus L/R mit 31-Band-Grafik-EQ
- 54-Bit-Floating-Point-FPGA-Mixing-Engine, Abtastrate von 96 kHz
- Ultra-niedrige Latenz: 2× Fs (20,8 μs) in der Mixing-Engine, 0,51 ms analog-analog
- A/D- und D/A-Wandlung mit 32 Bit/96 kHz
- Tascam HDIA Mikrofonvorverstärker (High-Definition Instrumentation Architecture).
- Integriertes Dante-Interface (64 Ein-/Ausgänge); unterstützt Redundanz, AES67, DDM und SMPTE 2110
- USB-Audio-Interface mit 32 Bit/96 kHz (32 Ein-/Ausgänge)
- 24 Mikrofon-/Line-Eingänge (bis zu +32 dBu), 16 XLR-Line-Ausgänge mit flexibler Routing
- Vier Multi-Effekt-Prozessoren
- Tascam Sonicview Control Software für Windows, macOS und iPadOS ermöglicht Fernsteuerung und Offline-Bearbeitung
- Zwei Tascam-Erweiterungssteckplätze
- SDXC-Recorder mit 32 Spuren, MADI, AES/EBU und analogen I/O-Karten für den zweiten Steckplatz verfügbar
- Fader können einzeln entfernt und ersetzt werden, das obere Panel kann ohne Trennung der Kabel für eine einfache Wartung demontiert werden
- 18 benutzerdefinierbare Tasten, 8 DCA-Gruppen
- 24 +1 motorisierte Fader mit 100 mm
- 24 Encoder mit farbigen LEDs
- 24 LC-Displays mit farbigen LEDs für Kanalnamen, Eingangslevel und Gain-Meter
- Interne Aufnahme/Wiedergabe mit 2 Spuren über SD-Karte oder USB-Flash-Laufwerk
- 8 TRS-Line-Eingänge, 2 Paare RCA-Stereo-Eingänge, XLR-Talkback-Eingang
- XLR-Monitor-Ausgänge
- Standard-Kopfhörerausgänge (6,3 mm) und Mini (3,5 mm)
- Wordclock In, Out/Thru
- 1000BASE-T Gigabit Ethernet
- GPIO 8-in/8-out über DB25-Stecker
- Footswitch TRS-Anschluss
- XLR 4-31 Lampenanschluss
Technische Spezifikationen:
Eingänge: 52 (40 mono, 2 stereo, 4 stereo Effekt-Rückgaben)
Busse: 32
Integrierte Effekte: 4
Wählbare Eingangsquellen
Bei 96 kHz: maximal 160
Bei 48 kHz: maximal 256
Mikrofon/Line (XLR): 24
Line (RCA): 4 (2 × stereo)
Dante: 32 (96 kHz), 64 (48 kHz)
Erweiterungskarten: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB Audio: 32
Integrierter Player: 2 (1 × stereo)
Oszi: 1
Talkback: 1
Wählbare Ausgangsziele
Bei 96 kHz: maximal 148
Bei 48 kHz: maximal 244
Line (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Erweiterungskarten: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB Audio: 32
Monitor-Ausgang (analog): 2 (1 × stereo)
Integrierter Recorder: 2 (1 × stereo)
Insert
Analoge Insertpunkte: 2 (Mikrofon/Line Eingänge 7–8)
Digitale Signalverarbeitung
Mixing-Engine: 54-Bit-Floating-Point, 96 kHz
A/D-Wandler: 32 Bit, 96 kHz
D/A-Wandler: 24 Bit, 96 kHz
Digitale I/O-Abtastrate: 96 kHz, 48 kHz

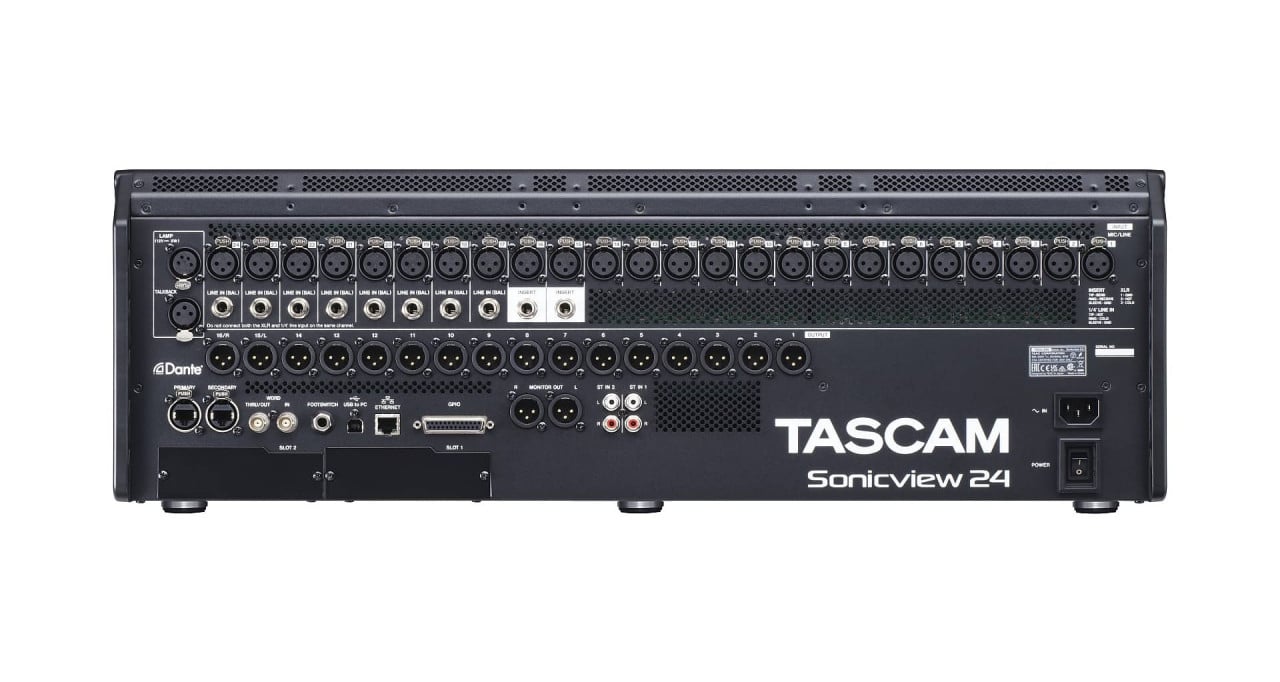

Analoge Audio-Eingänge und -Ausgänge
Mikrofon/Line-Eingänge (symmetrisch, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maximaler Eingangspegel
+12 dBu (TRIM auf Minimum, Pad deaktiviert)
+32 dBu (TRIM auf Minimum, Pad aktiviert)
Minimaler Eingangspegel
–62 dBu (TRIM auf Maximum, Pad aus)
–42 dBu (TRIM auf Maximum, Pad aktiviert)
Eingangsimpedanz: ≥5 kΩ
Line-Eingänge: (LINE IN (BAL)): 6,3-mm Standard TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
Maximaler Eingangspegel
+12 dBu (TRIM auf Minimum, Pad deaktiviert)
+32 dBu (TRIM auf Minimum, Pad aktiviert)
Minimaler Eingangspegel
–62 dBu (TRIM auf Maximum, Pad aus)
–42 dBu (TRIM auf Maximum, Pad aktiviert)
Eingangsimpedanz: ≥5 kΩ
Inserts (INSERT): 6,3-mm Standard TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
Maximaler Eingangspegel (Return): +18 dBu
Nominaler Eingangspegel (Return): -2 dBu
Eingangsimpedanz (Return): ≥5 kΩ
Maximaler Ausgangspegel (Send): +18 dBu
Nominaler Ausgangspegel (Send): -2 dBu
Ausgangsimpedanz (Send): ≤100 Ω
Talkback-Eingang (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Maximaler Eingangspegel: +10 dBu
Minimaler Eingangspegel: -65 dBu
Gain-Regelbereich: 0-55 dB
Eingangsimpedanz: ≥5 kΩ
Phantomspeisung: +48 V
Stereoeingänge (ST IN 1-2 L/R): RCA
Maximaler Eingangspegel: +6 dBV (1.995 Vrms)
Nominaler Eingangspegel: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Eingangsimpedanz: ≥10 kΩ
Line-Ausgänge (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maximaler Ausgangspegel (wählbar)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nominaler Ausgangspegel (wählbar)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu oder 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Ausgangsimpedanz: ≤100 Ω
Monitor-Ausgänge (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maximaler Ausgangspegel: +24 dBu
Nominaler Ausgangspegel: +4 dBu
Ausgangsimpedanz: ≤100 Ω
Kopfhörerausgänge (PHONES): Standard 6,3 mm Stereo-Klinke, 3,5 mm Klinke
Maximale Ausgangsleistung: 100 mW + 100 mW (32 Ω)
Digitale Audio-Eingänge und -Ausgänge
USB Audio: USB Typ B
Eingang (USB zu Sonicview): 32 Kanäle
Ausgang (Sonicview zu USB): 32 Kanäle
Abtastraten: 48 kHz, 96 kHz
Bit-Tiefe: 32 Bit
Dante PRIMARY/SECONDARY: Kompatibel mit etherCON Cat5e
Anzahl der Audiokanäle: 64 Kanäle (48 kHz), 32 Kanäle (96 kHz)
Unterstützte Modi: Redundanter Modus, Switch-Modus
Kompatibler Standard: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Empfohlene Kabel: Cat5e STP oder besser
Control I/OGPIO: 25-poliger D-Sub (8-in/8-out, female, inch-standard)
Eingangsschaltung: Pull-up (5 V)
Ausgangsschaltung
Ausgangsimpedanz: 10 Ω
Spannungsfestigkeit: 20 V
Maximaler Ausgangsstrom: 35 mA
Maximaler Versorgungsstrom (+5 V) 50m A
FOOTSWITCH-Anschluss Standard 6,3 mm Klinke
Netzwerkanschluss (ETHERNET): RJ45
Kompatible Standards: 100BASE-TX, 1000BASE-T
Protokoll: TCP/IP
Wordclock (WORD IN): BNC
Eingangspegel: 0,5–5 Vpp
Eingangsimpedanz: 75 Ω ±10%
Eingangsfrequenz: 48 kHz, 96 kHz
Zulässige Frequenzabweichung: ±100 ppm
Wordclock-Ausgang (WORD THRU/OUT): BNC
Ausgangspegel: TTL-Pegel, 5 V
Ausgangsfrequenz: 48 kHz, 96 kHz
USB-Anschluss: 4-poliger USB Typ-C
Standard: USB 2.0 High Speed (480 Mbit/s)
Busversorgung: 5 V, 0.5 A
Klasse: HID, Massenspeicher
USB-Anschluss (Rückseite): USB Typ-B
Standard: USB 2.0 High Speed (480 Mbit/s)
Stromversorgung für Lampe (LAMP): XLR 4-polig female (Pin 4: +12V, Pin 3: GND)
Versorgungsspannung: DC 0–12 V (Helligkeit einstellbar)
Maximale Ausgangsleistung: 5 W
Audio-Performance:
EIN (äquivalentes Eingangsrauschen) Mikrofonvorverstärker: ≤–128 dBu
Frequenzgang
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Dynamic Range:
≥108 dB (Mic/Line-Eingang zu Line-Ausgang, PAD aus, TRIM min., Ref(D) –20 dBFS, interne Wordclock, JEITA)
≥110 dB (Mic/Line-Eingang zu Dante-Ausgang, PAD aus, TRIM min., interne Wordclock, JEITA)
≥112 dB (Dante-Eingang zu Line-Ausgang, PAD aus, TRIM min., interne Wordclock, JEITA)
Distortion:
≤0.002 % (Mic/Line-Eingang zu Line-Ausgang, +4 dBu Eingangssignal, PAD aus, TRIM min., JEITA)
≤0.002 % (Mic/Line-Eingang zu Dante-Ausgang, +4 dBu Eingangssignal, PAD aus, TRIM min., JEITA)
≤0.002 % (Dante-Eingang zu Line-Ausgang, 0 dBFS Eingangssignal, JEITA)
Crosstalk: ≥–100 dB (Mic/Line-Eingang zu Line-Ausgang, 1 kHz Sinuswelle, JEITA)
Stromversorgung und andere Spezifikationen
Hauptanzeigen: 3 7-Zoll-Farb-Touchscreen-Displays (17,8 cm), 800 × 480 px
Stromversorgung: AC 100–240 V, 50/60 Hz
Energieverbrauch: 85 W
Gesamtmaße (Breite × Höhe × Tiefe): 691 mm × 228 mm × 554 mm
Gewicht: 18 kg
Betriebstemperaturbereich: 0–40 °C
