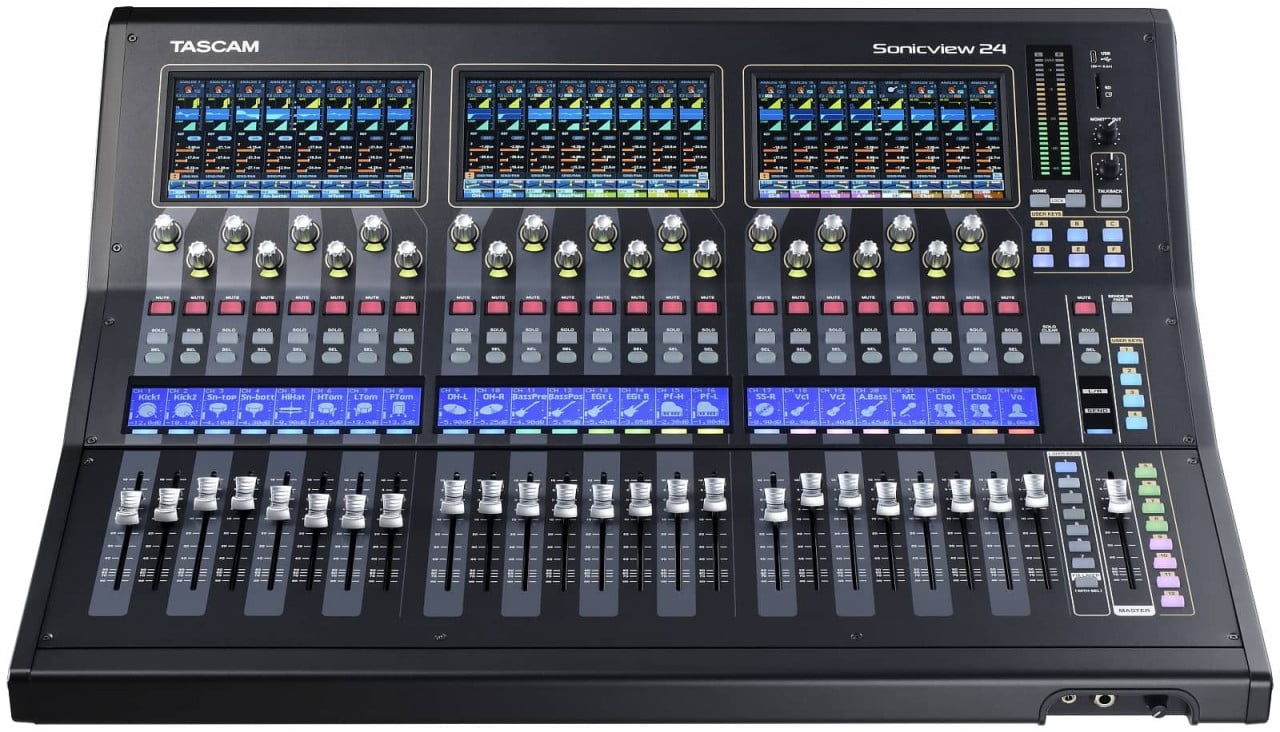

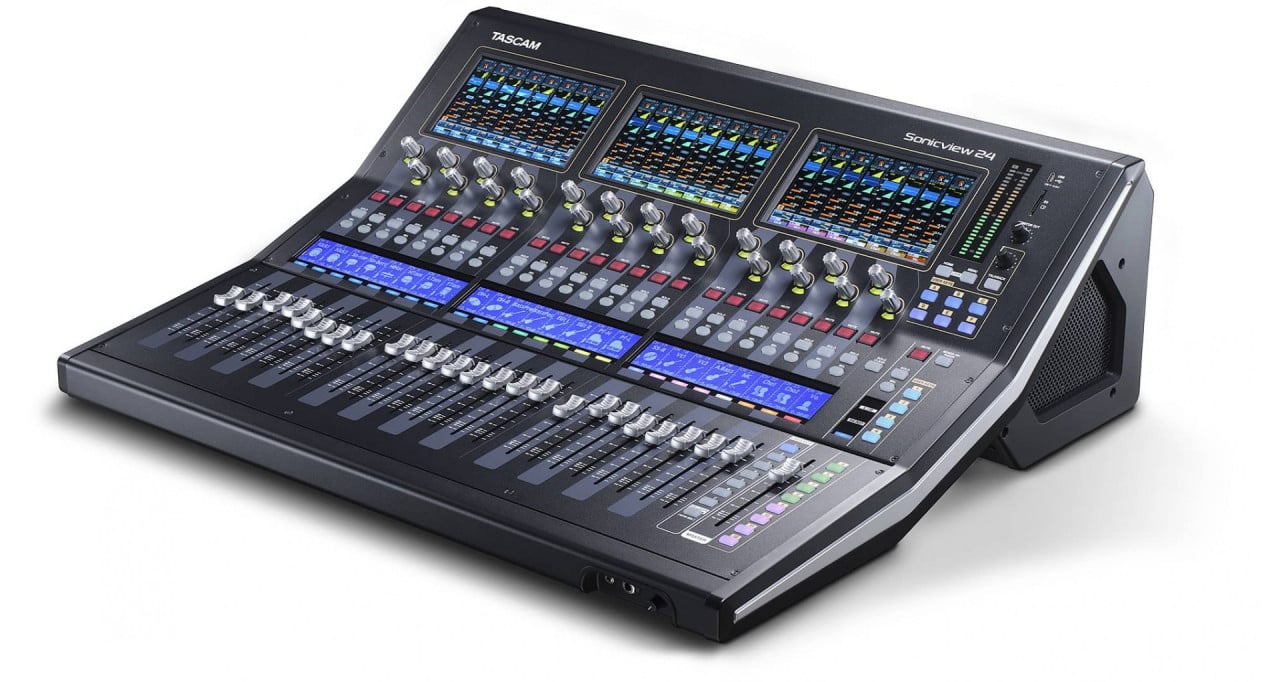

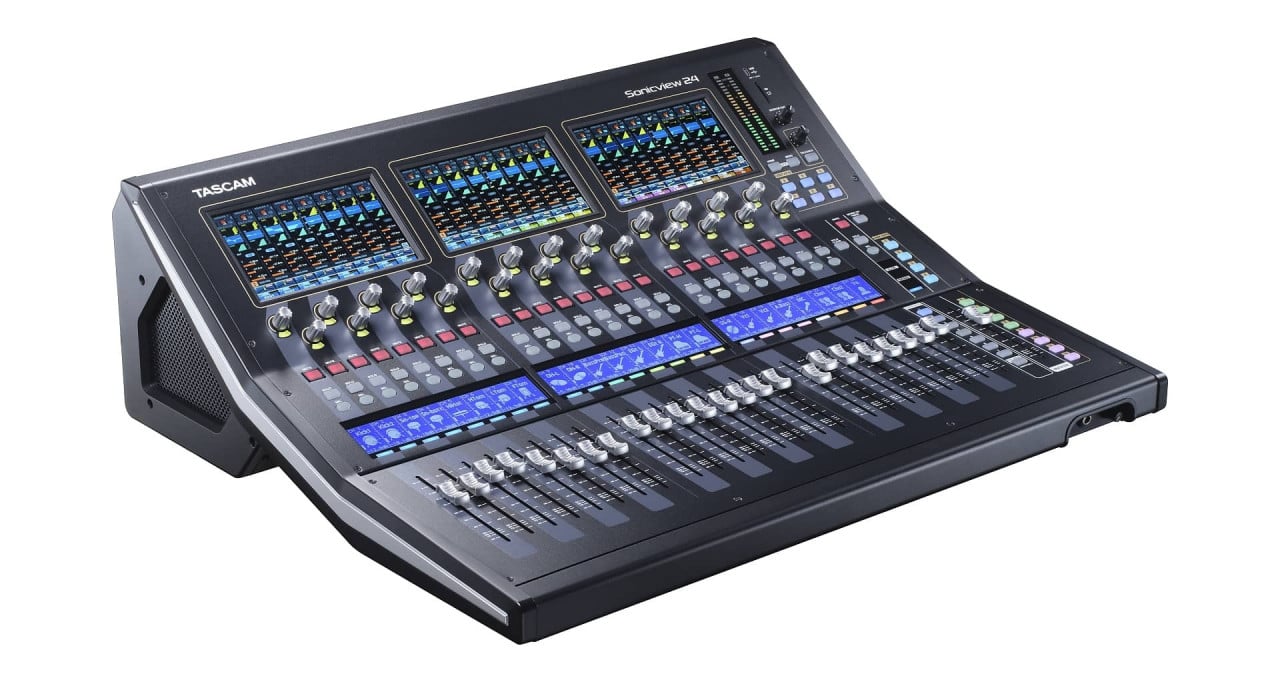

Sonicview 24 to cyfrowy mikser wyposażony w 3 ekrany dotykowe, przedwzmacniacz mikrofonowy na 24 kanały, interfejs audio Dante 44 in / 24 bus, USB oraz opcjonalną możliwość nagrywania wielośladów.
- Interfejs Tascam VIEW (Visual Interactive Ergonomic Workflow) umożliwiający intuicyjną obsługę z trzema różnymi trybami wyświetlania
- Wielokrotne wyświetlacze za pomocą trzech kolorowych ekranów dotykowych o przekątnej 7 cali
- 44 kanały wejściowe (40 mono, 2 stereo)
- 22 elastyczne magistrale wyjściowe plus główna magistrala L/R z graficznym EQ na 31 pasm
- Silnik miksujący 54-bit float-point FPGA, częstotliwość próbkowania 96 kHz
- Ultra-niska latencja: 2× Fs (20,8 μs) w silniku miksującym, 0,51 ms analog-analog
- Konwersja A/D i D/A na 32 bity/96 kHz
- Przedwzmacniacze mikrofonowe Tascam HDIA (High-Definition Instrumentation Architecture).
- Wbudowany interfejs Dante (64 wejścia/wyjścia); obsługuje redundancję, AES67, DDM i SMPTE 2110
- Interfejs audio USB na 32 bity/96 kHz (32 wejścia/wyjścia)
- 24 wejścia mikrofonowe/linowe (do +32 dBu), 16 wyjść liniowych XLR z elastycznym routowaniem
- Cztery procesory efektów wielokrotnych
- Oprogramowanie Tascam Sonicview Control dla Windows, macOS i iPadOS umożliwia zdalne sterowanie i edytowanie offline
- Dwa sloty rozszerzeń Tascam
- Rejestrator SDXC z 32 ścieżkami, MADI, AES/EBU oraz dostępne karty I/O analogowe dla drugiego slotu
- Fadery mogą być usuwane i wymieniane indywidualnie, górny panel może być demontowany bez odłączania kabli dla łatwej konserwacji
- 18 przycisków użytkownika do personalizacji, 8 grup DCA
- 24 +1 silnikowe fadery o długości 100 mm
- 24 enkodery z kolorowymi diodami LED
- 24 wyświetlacze LC z kolorowymi diodami LED dla nazw kanałów, poziomu wejścia i wskaźnika wzmocnienia (gain)
- Wewnętrzne nagrywanie/odtwarzanie z 2 ścieżkami z kartą SD lub pamięcią USB

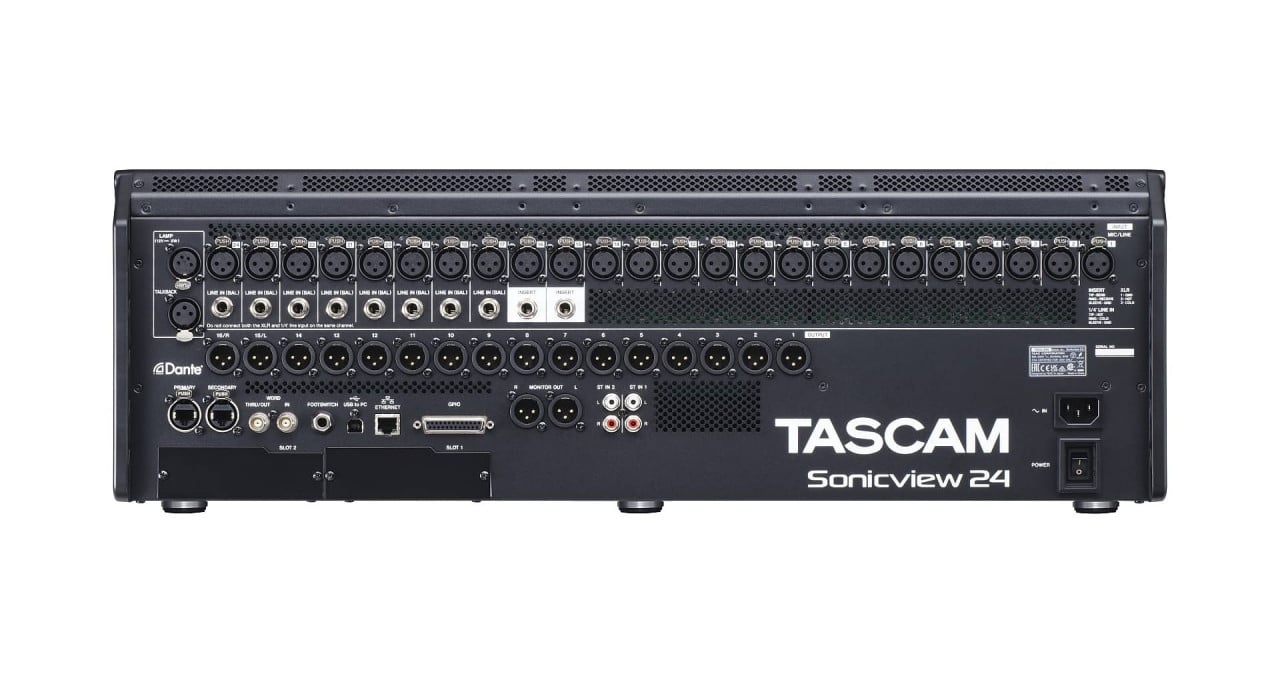

- 8 wejść liniowych TRS, 2 pary wejść stereo RCA, wejście talkback XLR
- Wyjścia monitorowe XLR
- Wyjścia dla słuchawek standardowe (6,3 mm) i mini (3,5 mm)
- Wordclock In, Out/Thru
- 1000BASE-T gigabit Ethernet
- GPIO 8-in/8-out na złączu DB25
- Złącze dla footswitch TRS
- Złącze dla lampy XLR 4-31
Specyfikacje techniczne:
Wejścia: 52 (40 mono, 2 stereo, 4 stereo effect returns)
Magistrale: 32
Wbudowane efekty: 4
Wybieralne źródła wejścia
Przy 96 kHz: maks. 160
Przy 48 kHz: maks. 256
Mikrofon/Linia (XLR): 24
Linia (RCA): 4 (2 × stereo)
Dante: 32 (96 kHz), 64 (48 kHz)
Karty rozszerzeń: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Wbudowany odtwarzacz: 2 (1 × stereo)
Oscylator: 1
Talkback: 1
Wybieralne cele wyjściowe
Przy 96 kHz: maks. 148
Przy 48 kHz: maks. 244
Linia (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Karty rozszerzeń: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Wyjście monitorowe (analogowe): 2 (1 × stereo)
Wbudowany rejestrator: 2 (1 × stereo)
Insert
Punkty insercji analogowych: 2 (wejścia mikro/linia 7–8)
Cyfrowe przetwarzanie sygnału
Silnik miksujący: 54 bitowy w zmiennoprzecinkowej, 96 kHz
Konwertery A/D: 32 bity, 96 kHz
Konwertery D/A: 24 bity, 96 kHz
Częstotliwość próbkowania I/O cyfrowego: 96 kHz, 48 kHz
Wejścia i wyjścia audio analogowe
Wejścia mikro/linowe (zrównoważone, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wejścia
+12 dBu (TRIM na minimum, Pad wyłączony)
+32 dBu (TRIM na minimum, Pad włączony)
Minimalny poziom wejścia
–62 dBu (TRIM na maksimum, Pad wyłączony)
–42 dBu (TRIM na maksimum, Pad włączony)
Impedancja wejściowa: ≥5 kΩ
Wejścia liniowe: (LINE IN (BAL)): 6.3-mm standard TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
Maksymalny poziom wejścia
+12 dBu (TRIM na minimum, Pad wyłączony)
+32 dBu (TRIM na minimum, Pad włączony)
Minimalny poziom wejścia
–62 dBu (TRIM na maksimum, Pad wyłączony)
–42 dBu (TRIM na maksimum, Pad włączony)
Impedancja wejściowa: ≥5 kΩ
Insert (INSERT): 6.3-mm standard TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
Maksymalny poziom wejścia (Return): +18 dBu
Nominalny poziom wejścia (Return): -2 dBu
Impedancja wejściowa (return): ≥5 kΩ
Maksymalny poziom wyjścia (Send): +18 dBu
Nominalny poziom wyjścia (Send): -2 dBu
Impedancja wyjściowa (Send): ≤100 Ω
Wejście Talkback (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Maksymalny poziom wejścia: +10 dBu
Minimalny poziom wejścia: -65 dBu
Zakres regulacji wzmocnienia (gain): 0-55 dB
Impedancja wejściowa: ≥5 kΩ
Zasilanie phantom: +48 V
Wejścia Stereo (ST IN 1-2 L/R): RCA
Maksymalny poziom wejścia: +6 dBV (1.995 Vrms)
Nominalny poziom wejścia: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Impedancja wejściowa: ≥10 kΩ
Wyjścia liniowe (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wyjścia (wybieralny)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nominalny poziom wyjścia (wybieralny)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu lub 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Impedancja wyjściowa: ≤100 Ω
Wyjścia monitorowe (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wyjścia: +24 dBu
Nominalny poziom wyjścia: +4 dBu
Impedancja wyjściowa: ≤100 Ω
Wyjścia dla słuchawek (PHONES): standardowy jack stereo 6,3 mm, jack 3,5 mm
Maksymalna moc wyjściowa: 100 mW + 100 mW (32 Ω)
Wejścia i wyjścia audio cyfrowe
USB audio: USB typ B
Wejście (USB do Sonicview): 32 kanały
Wyjście (Sonicview do USB): 32 kanały
Częstotliwości próbkowania: 48 kHz, 96 kHz
Głębokość bitowa: 32bit
Dante PRIMARY/SECONDARY: Kompatybilny etherCON Cat5e
Liczba kanałów audio: 64 kanały (48 kHz), 32 kanały (96 kHz)
Obsługiwane tryby: tryb redundantny, tryb przełączany
Standard kompatybilny: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Zalecane kable: Cat5e STP lub lepsze
Kontrola I/OGPIO: 25-pin D-sub (8-in/8-out, żeński, standard inch)
Obwód wejściowy: Pull-up (5 V)
Obwód wyjściowy
Impedancja wyjściowa: 10 Ω
Napięcie: 20 V
Maksymalny prąd wyjściowy: 35 mA
Maksymalny prąd zasilania (+5 V) 50m A
Połączenie FOOTSWITCH standardowy jack TS 6,3 mm
Złącze sieciowe (ETHERNET): RJ45
Standardy kompatybilne: 100BASE-TX, 1000BASE-T
Protokół: TCP/IP
Wordclock (WORD IN): BNC
Poziom wejścia: 0,5–5 Vpp
Impedancja wejściowa: 75 Ω ±10%
Częstotliwość wejścia: 48 kHz, 96 kHz
Dopuszczalna odchyłka częstotliwości: ±100 ppm
Wyjście Wordclock (WORD THRU/OUT): BNC
Poziom wyjścia: Poziom TTL, 5 V
Częstotliwość wyjścia: 48 kHz, 96 kHz
Port USB: 4-pin USB Type-C
Standard: USB 2.0 High Speed (480 Mbit/s)
Zasilanie Bus: 5 V, 0.5 A
Klasa: HID, masowe przechowywanie
Port USB (panel tylny): USB Type-B
Standard: USB 2.0 High Speed (480 Mbit/s)
Moc wyjściowa dla lampy (LAMP): XLR 4-pin żeński (pin 4: +12V, pin 3: GND)
Napięcie zasilania: DC 0–12 V (regulowana jasność)
Maksymalna moc wyjściowa: 5 W
Wydajność audio:
EIN (equivalent input noise) przedwzmacniacza mikrofonowego: ≤–128 dBu
Odpowiedź częstotliwościowa
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Zakres dynamiczny:
≥108 dB (Mikrofon/Wejście liniowe do Wyjścia liniowego, PAD wyłączony, TRIM min., Ref(D) –20 dBFS, wewnętrzny zegar słów, JEITA)
≥110 dB (Mikrofon/Wejście liniowe do Wyjścia Dante, PAD wyłączony, TRIM min., wewnętrzny zegar słów, JEITA)
≥112 dB (Wejście Dante do Wyjścia liniowego, PAD wyłączony, TRIM min., wewnętrzny zegar słów, JEITA)
Zniekształcenie:
≤0.002 % (Mikrofon/Wejście liniowe do Wyjścia liniowego, sygnał wejściowy +4 dBu, PAD wyłączony, TRIM min., JEITA)
≤0.002 % (Mikrofon/Wejście liniowe do Wyjścia Dante, sygnał wejściowy +4 dBu, PAD wyłączony, TRIM min., JEITA)
≤0.002 % (Wejście Dante do Wyjścia liniowego, sygnał wejściowy 0 dBFS, JEITA)
Przenikanie: ≥–100 dB (Mikrofon/Wejście liniowe do Wyjścia liniowego, fala sinusoidalna 1 kHz, JEITA)
Zasilanie i inne specyfikacje
Główne wyświetlacze: 3 kolorowe ekrany dotykowe o przekątnej 7 cali (17,8 cm), 800 × 480 px
Zasilanie: AC 100–240 V, 50/60 Hz
Zużycie energii: 85 W
Wymiary całkowite (szerokość × wysokość × głębokość): 691 mm × 228 mm × 554 mm
Waga: 18 kg
Zakres temperatury pracy: 0–40 °C
