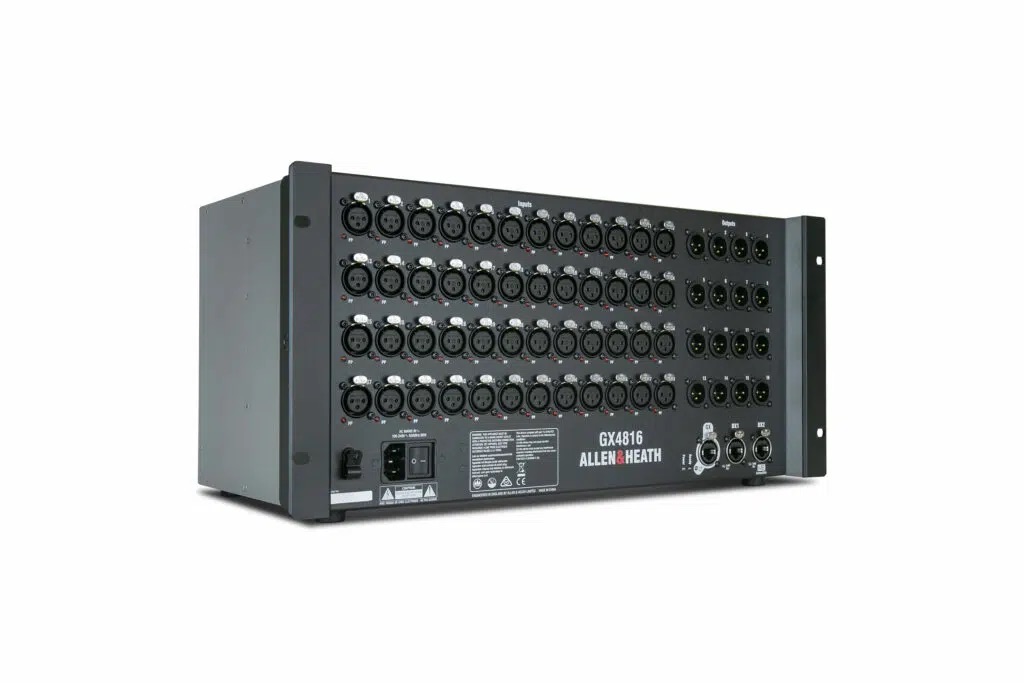

Allen&Heath GX-4816

Allen&Heath GX-4816 - digitaler Audio-Expander für die Mischsysteme SQ, Avantis und dLive sowie für AHM-64. Er bietet 48 XLR-Eingänge mit Mikrofonvorverstärkern und 16 XLR-Line-Ausgänge bei einer Betriebsfrequenz von 96 kHz. Die Verbindung zu anderen Geräten erfolgt über DX- und ME-Ports, unter Verwendung von CAT5e- oder besseren Kabeln mit Längen von bis zu 100 m.

• Digitaler Audio-Expander für die Mischsysteme SQ, Avantis und dLive
• Eingänge: 48 × XLR, mit Mikrofonvorverstärkern
• Phantomspeisung: verfügbar, mit Status-LEDs
• Ausgänge: 16 × XLR-Line
• Betriebsfrequenz: 96 kHz
• Audio-Konvertierung: 24 Bit
• Verbindung Ports: DX1 und DX2/ME
• DX1-Erweiterung: 1 × DX32 oder bis zu 2 × DX168/DX164-W
• DX2/ME-Erweiterung: 1 × DX32, bis zu 2 × DX168/DX164-W oder ein persönliches ME-Monitoringsystem
• Kompatibilität: SQ, Avantis, dLive und AHM-64
• Maximale Anzahl an GX4816-Einheiten:
  • SQ: 2 Einheiten
  • Avantis: 3 Einheiten
  • dLive S-Klasse: 5 Einheiten
  • dLive C-Klasse: 3 Einheiten
• Verbindung: Plug and Play, ohne Konfiguration einer IP-Adresse
• Kompatible Kabel: CAT5e oder besser, bis zu 100 m
• Montage: 19 Zoll Rack, 5U

Spezifikationen

• Eingangsempfindlichkeit: −60 bis +15 dBu
• Analog Gain: +5 bis +60 dB, in Schritten von 1 dB
• Aktiver Pad: −20 dB
• Maximaler Eingangspegel: +30 dBu, mit aktivem Pad
• Eingangsimpedanz: über 4 kΩ (Pad deaktiviert), über 10 kΩ (Pad aktiviert)
• Mic EIN: −127 dB, bei 150 Ω
• Ausgangsimpedanz: unter 75 Ω
• Nenn-Ausgangspegel: +4 dBu
• Maximaler Ausgangspegel: +21 dBu
• Ausgangsrauschen: −95 dBu, bei deaktiviertem Ausgang, bei 22 Hz–22 kHz
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Stromverbrauch: 80 W
• Abmessungen (L × B × H): 481,6 × 255 × 229,5 mm
• Gewicht: 8 kg
