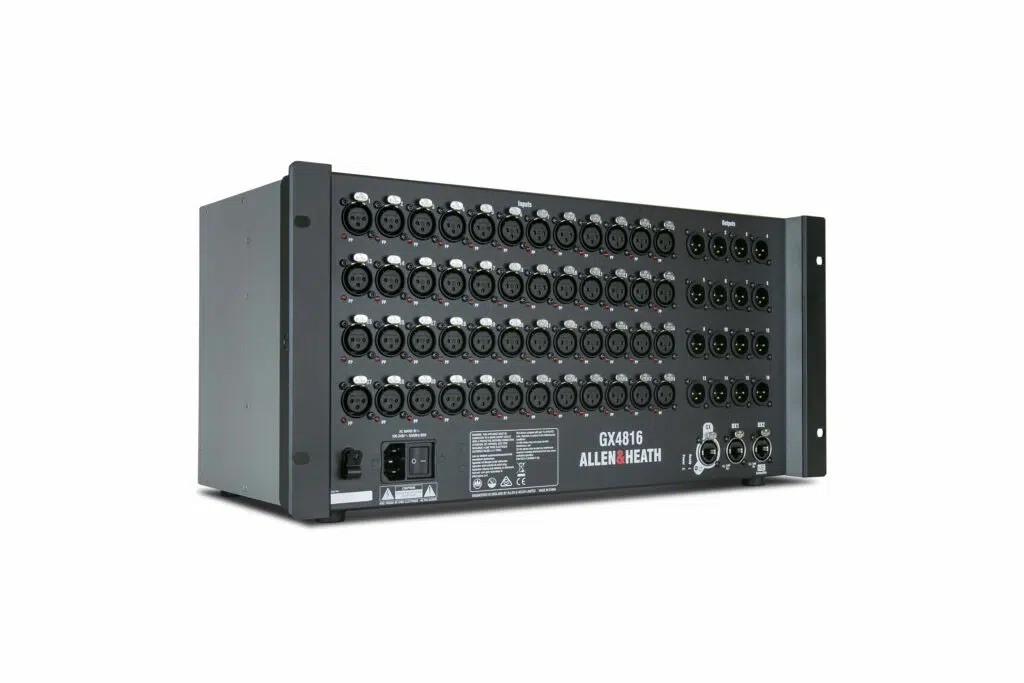

Allen&Heath GX-4816 - digitální audio expander pro mixážní systémy SQ, Avantis a dLive, stejně jako pro AHM-64. Nabízí 48 XLR vstupů s mikrofonními předzesilovači a 16 XLR výstupů, při provozní frekvenci 96 kHz. Připojení k dalším zařízením se provádí přes porty DX a ME, pomocí kabelů CAT5e nebo vyšších, s délkou až 100 m.
Digitální audio expander pro mixážní systémy SQ, Avantis a dLive
Vstupy: 48 × XLR, s mikrofonními předzesilovači
Phantom napájení: k dispozici, se stavovými LED
Výstupy: 16 × XLR linka
Provozní frekvence: 96 kHz
Audio konverze: 24 bitů
Připojovací porty: DX1 a DX2/ME
Rozšíření DX1: 1 × DX32 nebo až 2 × DX168/DX164-W
Rozšíření DX2/ME: 1 × DX32, až 2 × DX168/DX164-W nebo osobní monitorovací systém ME
Kompatibilita: SQ, Avantis, dLive a AHM-64
Maximální počet jednotek GX4816:
SQ: 2 jednotky
Avantis: 3 jednotky
dLive S Class: 5 jednotek
dLive C Class: 3 jednotky
Připojení: Plug and Play, bez konfigurace IP adresy
Kompatibilní kabely: CAT5e nebo vyšší, až 100 m
Montáž: 19 palcový rack, 5U
Specifikace
Citlivost vstupu: −60 až +15 dBu
Analogový gain: +5 až +60 dB, v krocích po 1 dB
Aktivní pad: −20 dB
Maximální vstupní úroveň: +30 dBu, s aktivovaným Padem
Vstupní impedance: přes 4 kΩ (Pad deaktivován), přes 10 kΩ (Pad aktivován)
Mic EIN: −127 dB, při 150 Ω
Výstupní impedance: pod 75 Ω
Jmenovitá výstupní úroveň: +4 dBu
Maximální výstupní úroveň: +21 dBu
Hluk na výstupu: −95 dBu, s deaktivovaným výstupem, při 22 Hz–22 kHz
