Tascam MM-2D-E

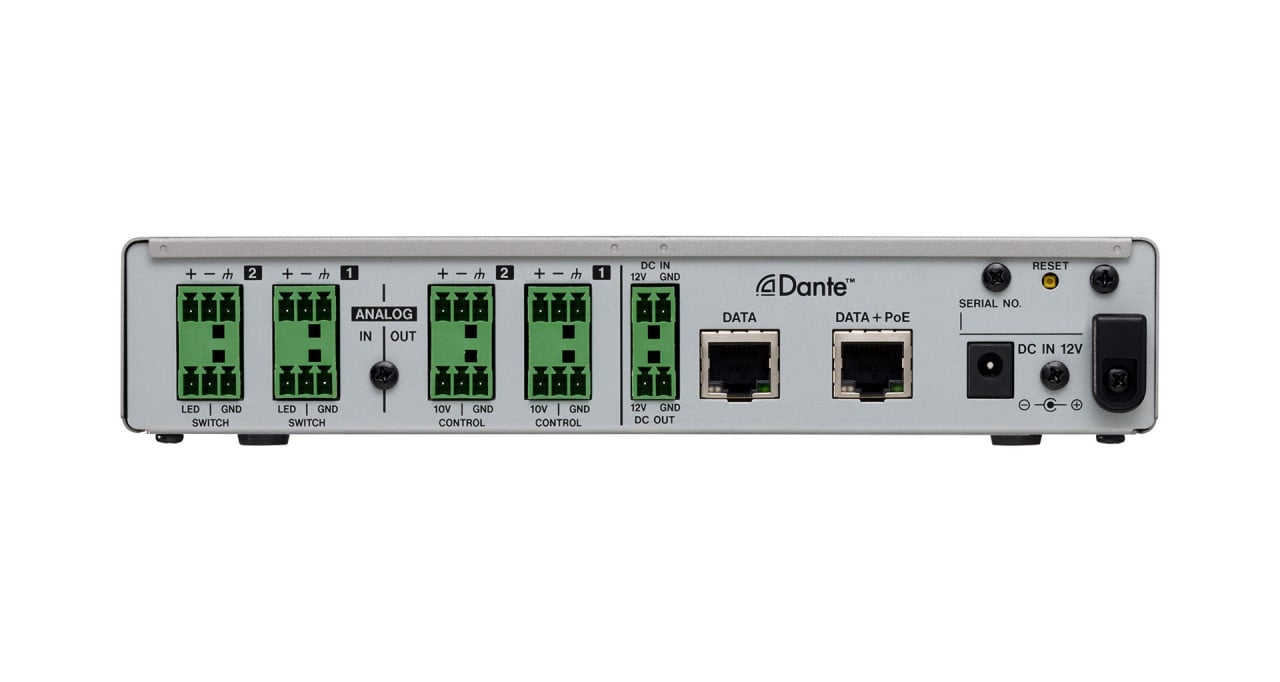

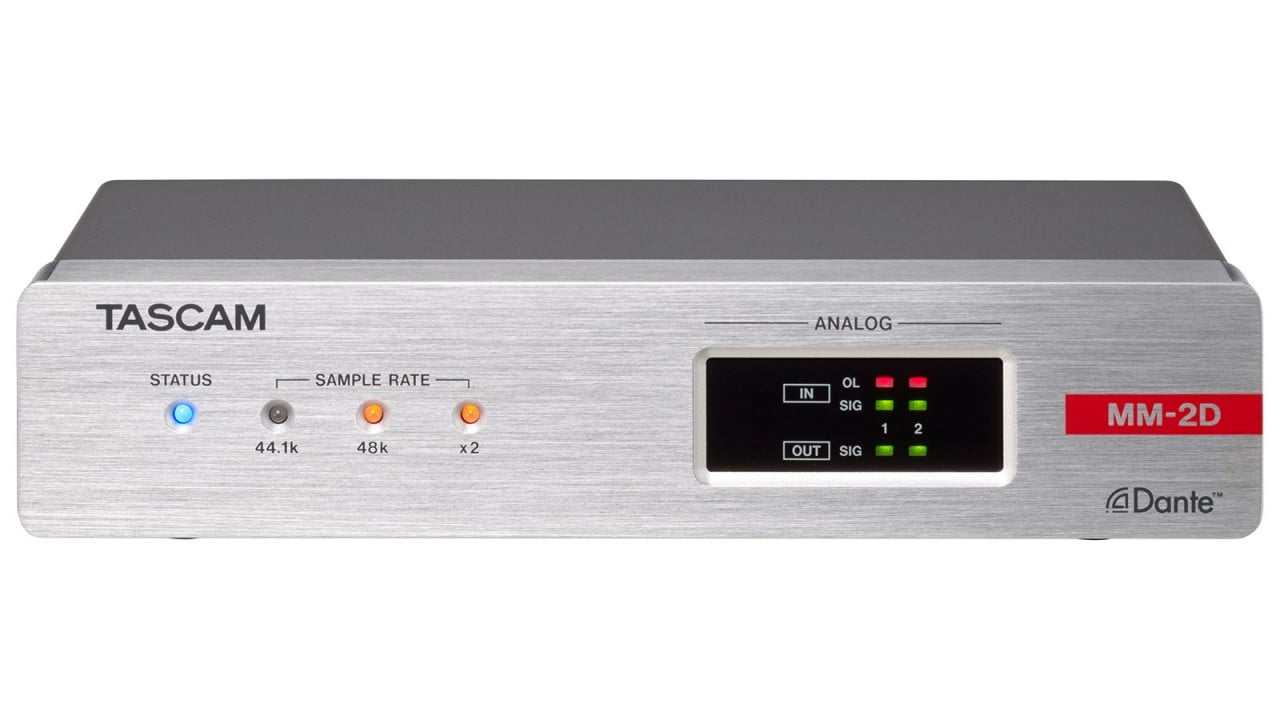

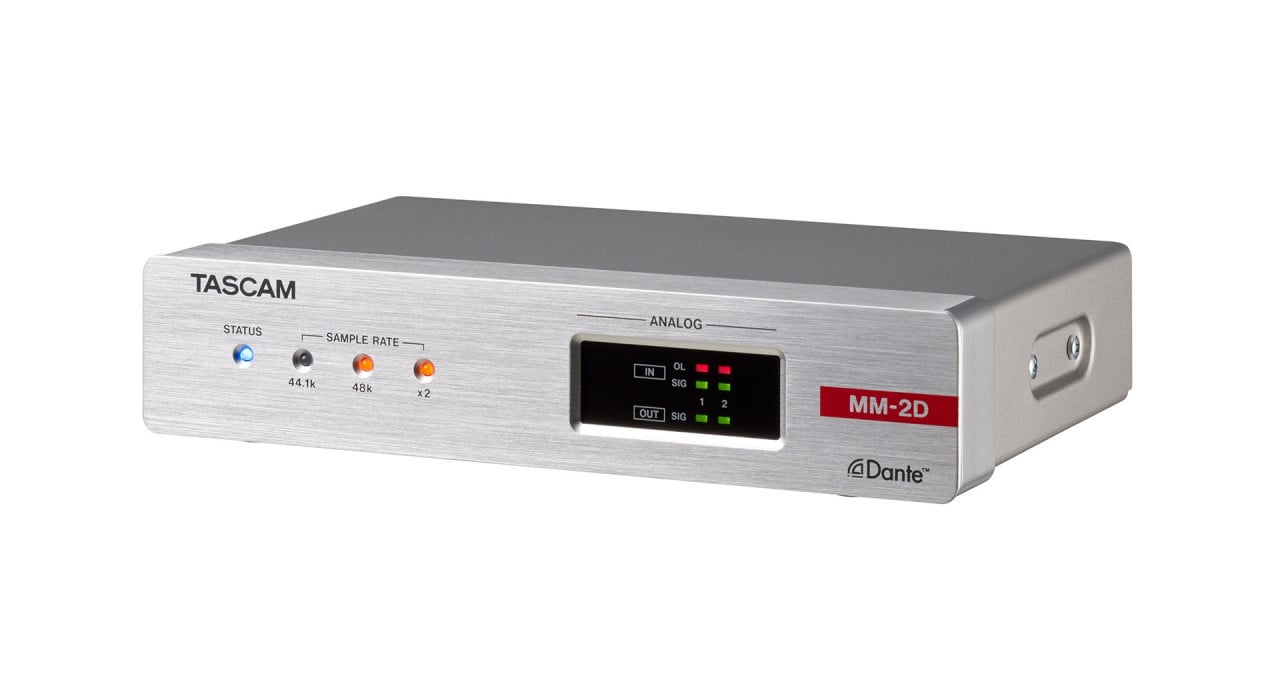

MM-2D-E ist ein kompakter 2-Kanal-Converter mit DSP, der über Euroblock-Anschlüsse 1/2 19", 1U verfügt. Er wandelt Dante-Eingangssignale in Line-Ausgangssignale um.

Technische Spezifikationen:

• Formate: 44.1/48/88.2/96kHz, 16/24-bit
• Anzahl der Kanäle: 2

DATA/DATA+PoE-Verbindungen

• Verbindung: RJ-45
• Übertragungsprotokoll: Dante
• Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Kabel: 5e oder STP

Analoge Eingangsverbindungen:

• Verbindung: Euroblock (symmetrisch) 3.81 mm Pitch
• Minimale Eingangspegel: -74 dBu
• Maximale Eingangspegel: +26 dBu
• Eingangsimpedanz: 2.0 kΩ

Analoge Ausgangsverbindungen:

Verbindung: Euroblock (symmetrisch) 3.81 mm Pitch
Nominalausgangspegel:

• +4 dBu (Ref. Level -9 dBFS)
• +6 dBu (Ref. Level -9 dBFS)

Maximaler Ausgangspegel (umschaltbar)

• +15 dBu (Ref. Level: -9 dBFS)
• +18 dBu (Ref. Level: -14 dBFS)
• +20 dBu (Ref. Level: -16 dBFS)
• +22 dBu (Ref. Level: -18 dBFS)
• +24 dBu (Ref. Level: -20 dBFS)

Ausgangsimpedanz: 200 Ω

• Stromversorgung: PoE Klasse 0
• Stromverbrauch: 6W
• Abmessungen: 214 x 44.45 x 136.1 mm
• Gewicht: 878 g
• Betriebstemperaturbereich: 0°C-40°C

MIC IN → DANTE OUT
Mikrofonverstärker EIN (äquivalenter Geräuschpegel: -125 dBu (150Ω, 22kHz LPF+A, JEITA)
Frequenzgang:

• +/-0.5 dB: 20 Hz - 20 kHz (44.1/48kHz Abtastrate, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz (88.2/96kHz Abtastrate, JEITA)

• Verzerrung (THD+N): 0.005 % (-1 dBFS Eingang, 44.1/48/88.2/96kHz, JEITA)
• S/N-Verhältnis: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Übersprechen: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamikbereich: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Frequenzgang:

• +/-0.5 dB: 20 Hz - 20 kHz (44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz (88.2/96kHz, JEITA)

• Verzerrung (THD+N): 0.005 % (bei -1 dBFS Eingang, 44.1/48/88.2/96kHz, JEITA)
• S/N-Verhältnis: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Übersprechen: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dynamikbereich: 105 dB (44.1/48/88.2/96kHz, JEITA)
