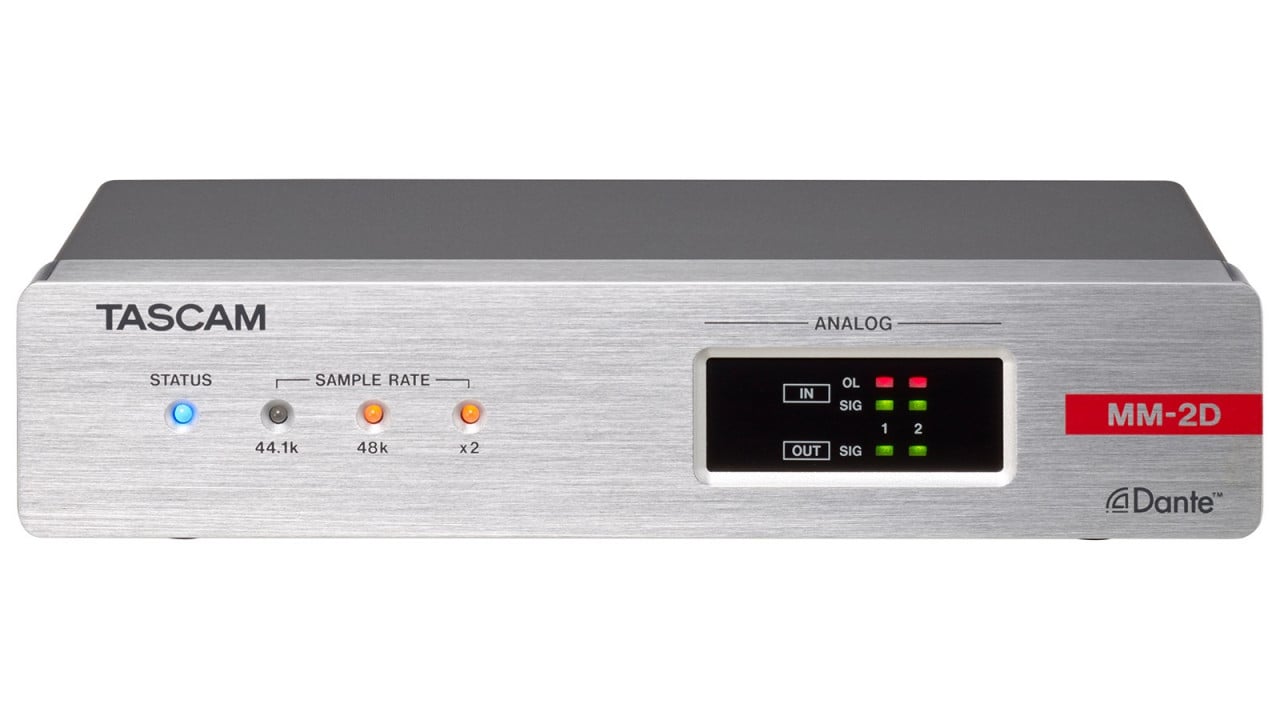

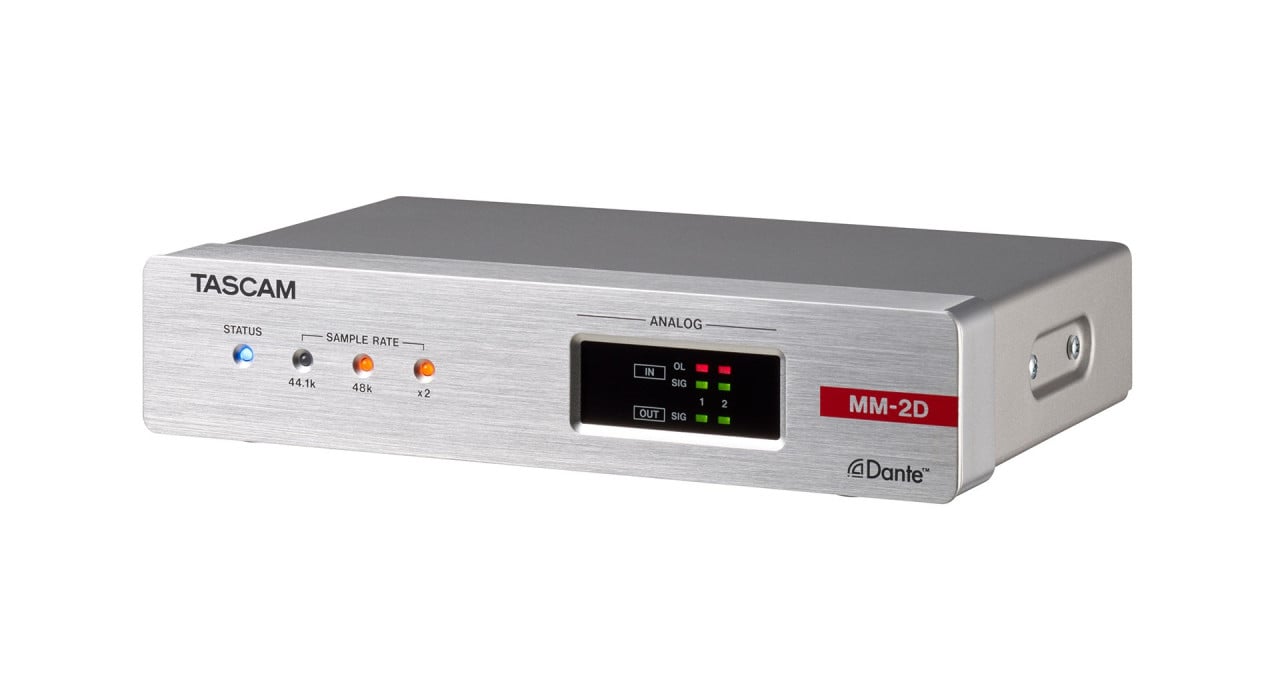

Tascam MM-2D-E

MM-2D-E je kompakten pretvornik z 2 kanali in DSP, ki ima Euroblock priključke 1/2 19", 1U. Pretvarja Dante vhodne signale v linijske izhodne signale.

Tehnične specifikacije:

• Oblike: 44.1/48/88.2/96kHz, 16/24-bit
• Število kanalov: 2

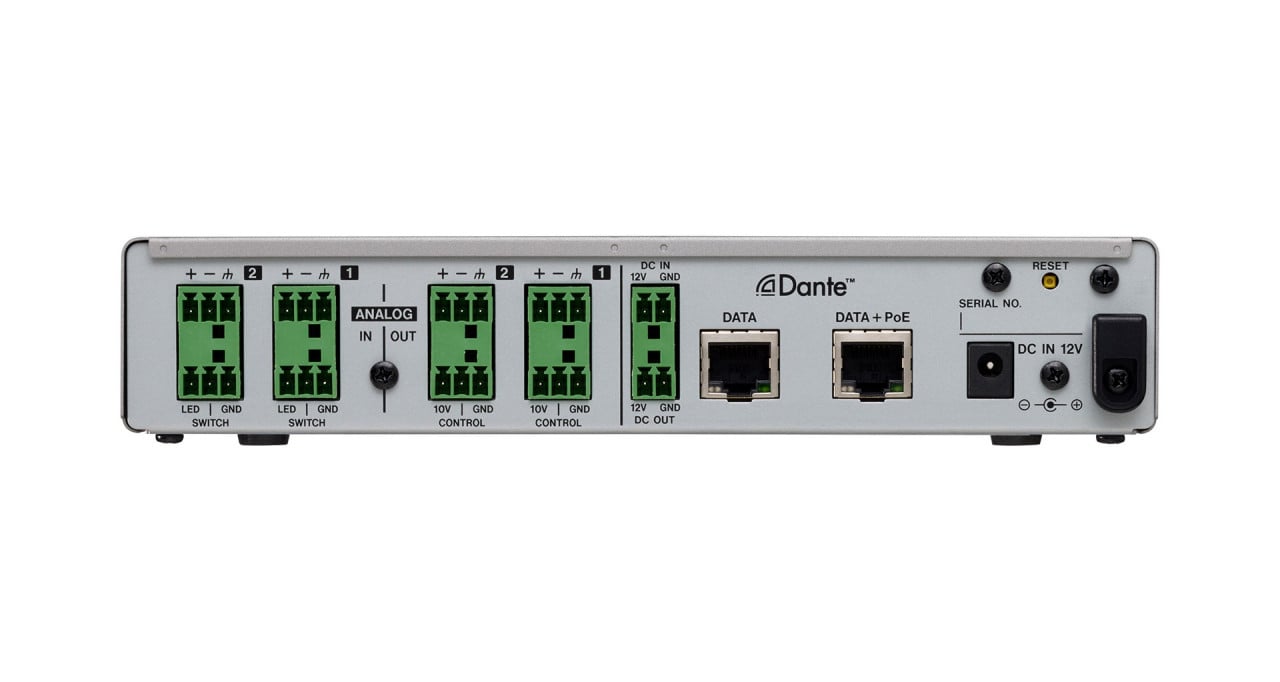

DATA/DATA+PoE povezave

• Povezava: RJ-45
• Protokol prenosa: Dante
• Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
• Kabli: 5e ali STP

Povezave analognih vhodov:

• Povezava: Euroblock (uravnotežena) 3.81 mm razmak
• Minimalna vhodna raven: -74 dBu
• Maksimalna vhodna raven: +26 dBu
• Vhodna impedanca: 2.0 kΩ

Povezave analognih izhodov:

Povezava: Euroblock (uravnotežen) 3.81 mm razmak
Nominalne izhodne ravni:

• +4 dBu (Ref. Raven -9 dBFS)
• +6 dBu (Ref. Raven -9 dBFS)

Maksimalna izhodna raven (preklopna)

• +15 dBu (Ref. Raven: -9 dBFS)
• +18 dBu (Ref. Raven: -14 dBFS)
• +20 dBu (Ref. Raven: -16 dBFS)
• +22 dBu (Ref. Raven: -18 dBFS)
• +24 dBu (Ref. Raven: -20 dBFS)

Odpornost na izhodu: 200 Ω

• Napajanje: PoE razred 0
• Poraba energije: 6W
• Dimenzije: 214 x 44.45 x 136.1 mm
• Teža: 878 g
• Temperaturno območje delovanja: 0°C-40°C

MIC IN → DANTE OUT
Ojačevalnik mikrofona EIN (ravni šum: -125 dBu (150Ω, 22kHz LPF+A, JEITA)
Frekvenčni odziv:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz vzorčenje, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz vzorčenje, JEITA)

• Popačenje (THD+N): 0.005 %(-1 dBFS vhod, 44.1/48/88.2/96kHz, JEITA)
• Razmerje S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prekrivanje: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dinamični razpon: 105 dB (44.1/48/88.2/96kHz, JEITA)

DANTE IN → LINE OUT
Frekvenčni odziv:

• +/-0.5 dB: 20 Hz - 20 kHz(44.1/48kHz, JEITA)
• +/-0.5 dB: 20 Hz - 40 kHz(88.2/96kHz, JEITA)

• Popačenje (THD+N): 0.005 %(ko -1 dBFS vhod, 44.1/48/88.2/96kHz, JEITA)
• Razmerje S/N: 105 dB (44.1/48/88.2/96kHz, JEITA)
• Prekrivanje: 100 dB (44.1/48/88.2/96kHz, JEITA)
• Dinamični razpon: 105 dB (44.1/48/88.2/96kHz, JEITA)
