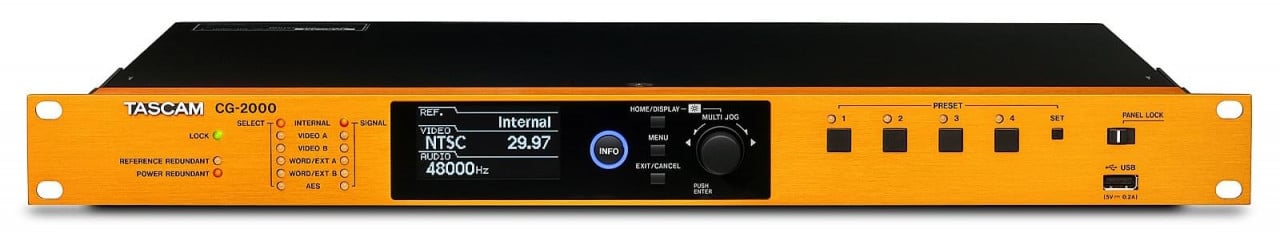

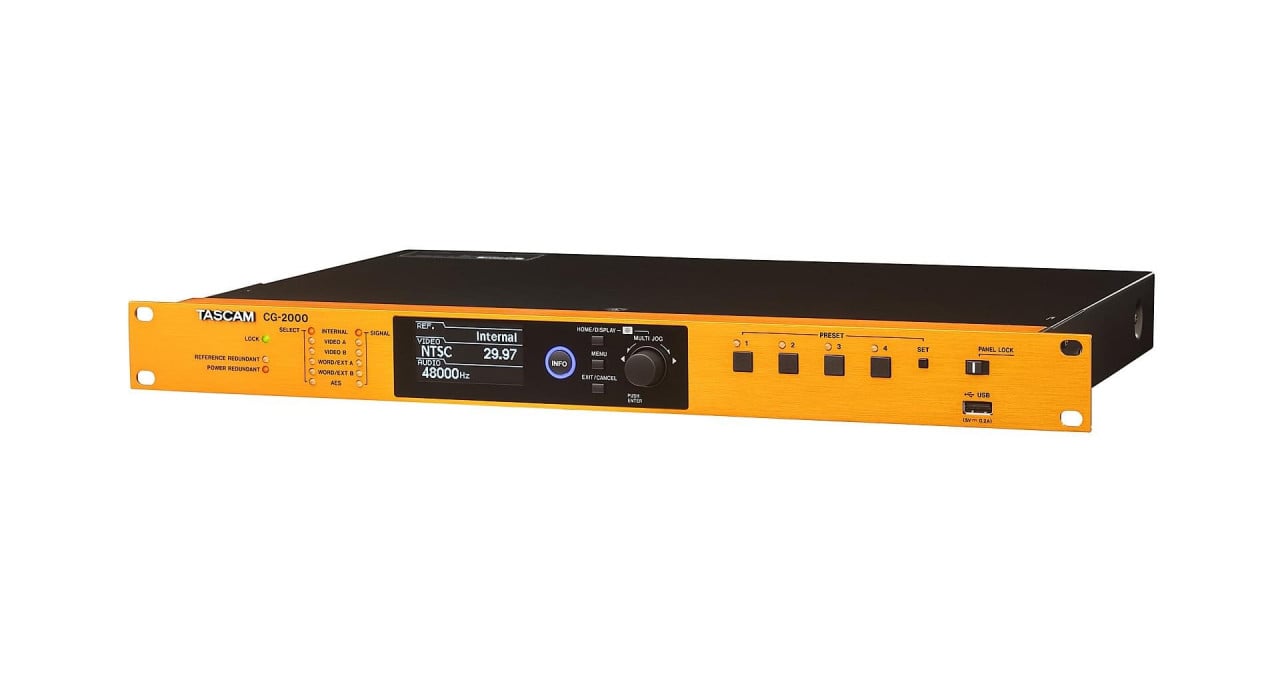

Tascam CG-2000

CG-2000 ist ein Clock-Signal-Generator mit 4 Videoausgängen, 12 Wordclock-Ausgängen, 2 AES3/AES11-Ausgängen und 2 S/PDIF-Ausgängen.

Er ist außerdem kompatibel mit 2×Fs, 4×Fs und 256×Fs Ausgängen sowie mit Pro Tools und anderen DAW-Systemen.

VIDEOEINGÄNGE

• Connector: 2 x (A/B) BNC
• Eingangspegel: 0.5Vp-p bis 2.0Vp-p Eingangsimpedanz: 75 Ohm
• SD-Video Black Burst: NTSC (29.97), NTSC B/W (30), PAL (25)
• 720p: 50, 59.97, 601080p: 23.976, 24, 25, 29.97, 30, 59.94, 601080i/psf: 23.976, 24, 25, 29.97, 30

WORD/EXT-EINGÄNGE

• Connector: 2 X (A/B) BNC
• Eingangspegel 0,5 Vp-p bis 5,0 Vp-p
• Eingangsimpedanz 75Ohm/50Ohm (75/50/AUS wählbar über Menü)

Akzeptierte Frequenzen

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Erlaubte Frequenzabweichung +-50ppm

AES3/11-EINGANG

• Connector XLR-3-31(1: GND, 2: HOT, 3: COLD)
• Eingangspegel 0,2 Vp-p bis 10 Vp-p
• Eingangsimpedanz 110Ohm
• Format AES11-2003, AES3-2003, IEC60958-4
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Erlaubte Frequenzabweichung +-50ppm

KALIBRIERUNGSEINGANG

• Connector BNC
• Eingangspegel 0,5 bis 5,0 Vp-p
• Eingangsimpedanz 50Ω (AN/AUS wählbar über Menü)

Akzeptierte Frequenzen

• ATOM 10.0MHz
• GPS 10.0MHz, PPS

WORD-AUSGÄNGE

• Connector BNC × 12 (1-12)
• Ausgangspegel 1,0 Vp-p bis 3,5 Vp-p (einstellbar in Schritten von 0,5 V über Menü)
• Ausgangsimpedanz 75Ohm
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (Nur AUSGÄNGE 11-12)

AES3/11-AUSGÄNGE

• Connector XLR-3-31 (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Ausgangspegel 2,5 Vp-p
• Ausgangsimpedanz 110Ω
• Format AES11-2003, AES3-2003, IEC60958-4
• Akzeptierte Frequenzen 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

S/PDIF-AUSGÄNGE

• Connector RCA Pin Buchsen × 2 (1-2)
• Ausgangspegel 0,5 Vp-p
• Ausgangsimpedanz 75Ohm
• Format IEC60958-3

ALARM-AUSGANG

• Connector: Euroblock mit 6 Pins
• Ausgangspegel: Offener Kollektor
• Übertragungsmethode: Parallel
• Ausgangsimpedanz: 10 Ohm
• Widerstandsspannung: 20V
• Maximaler Strom: 35mA

USB

• Connector USB Typ B
• USB2.0 Hochgeschwindigkeitsprotokoll (480 Mbps)
• DC5.0V, 0.2A Leistungsaufnahme

INTERNER OSCILLATOR

• TYPE OCXO
• Frequenzgenauigkeit ±0,01 ppm (Werkseinstellung)
• Frequenzstabilität ±0,005ppm/Tag

• Stromversorgung: AC100 - 240V, 50/60Hz
• Stromverbrauch: 11.5W
• Abmessungen: 483 × 45 × 310 mm
• Gewicht: 3.2 kg
• Temperaturbereich: 0˚C - 40˚C
• Inklusive Zubehör: Netzkabel, Rackmontage-Kit, Bedienungsanleitung
