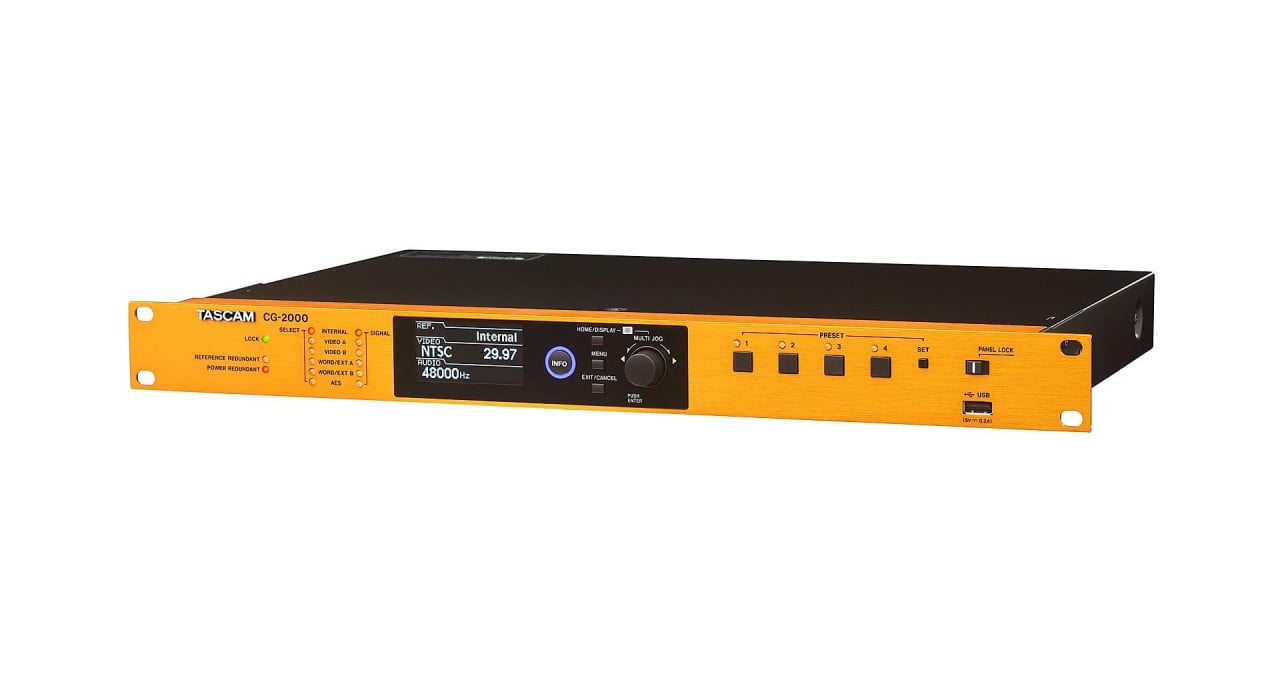

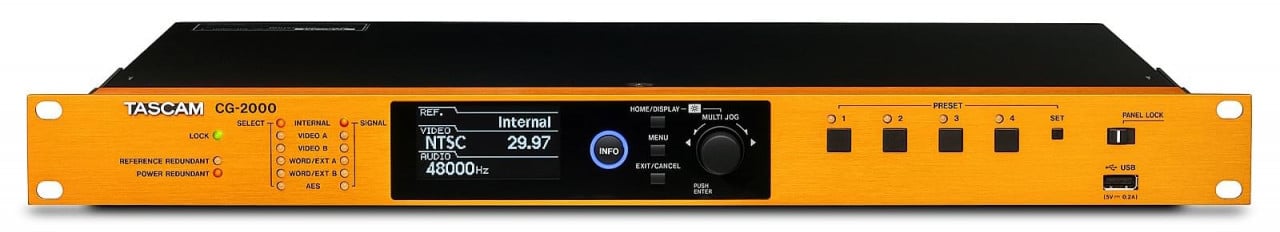

Tascam CG-2000

CG-2000 е генератор на сигнал clock с 4 видео изхода, 12 wordclock изхода, 2 AES3/AES11 изхода и 2 S/PDIF изхода.

Също така е съвместим с изходите 2×Fs, 4×Fs и 256×Fs, както и с Pro Tools и други DAW системи.

ВИДЕО ВХОДОВЕ

• Конектор: 2 x (A/B) BNC
• Ниво на входа: 0.5Vp-p до 2.0Vp-p Импеданс на входа: 75 Ohm
• SD видео black burst: NTSC (29.97), NTSC B/W (30), PAL (25)
• 720p: 50, 59.97, 601080p: 23.976, 24, 25, 29.97, 30, 59.94, 601080i/psf: 23.976, 24, 25, 29.97, 30

WORD/EXT ВХОДОВЕ

• Конектор: 2 X (A/B) BNC
• Ниво на входа 0,5 Vp-p до 5,0 Vp-p
• Импеданс на входа 75Ohm/50Ohm (75/50/OFF избираем чрез меню)

Приети честоти

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Допустимо отклонение на честотата +-50ppm

AES3/11 ВХОД

• Конектор XLR-3-31(1: GND, 2: HOT, 3: COLD)
• Ниво на входа 0,2 Vp-p до 10 Vp-p
• Импеданс на входа 110Ohm
• Формат AES11-2003, AES3-2003, IEC60958-4
• Приети честоти 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Допустимо отклонение на честотата +-50ppm

ВХОД ЗА КАЛИБРАЦИЯ

• Конектор BNC
• Ниво на входа 0,5 до 5,0 Vp-p
• Импеданс на входа 50Ω (ON/OFF избираем чрез меню)

Приети честоти

• ATOM 10.0MHz
• GPS 10.0MHz, PPS

WORD ИЗХОДИ

• Конектор BNC × 12 (1-12)
• Ниво на изхода 1,0 Vp-p до 3,5 Vp-p (регулируем на стъпки от 0,5 V чрез меню)
• Импеданс на изхода 75Ohm
• Приети честоти 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (Само ИЗХОДИ 11-12)

AES3/11 ИЗХОДИ

• Конектор XLR-3-31 (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Ниво на изхода 2,5 Vp-p
• Импеданс на изхода 110Ω
• Формат AES11-2003, AES3-2003, IEC60958-4
• Приети честоти 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

S/PDIF ИЗХОДИ

• Конектор RCA Pin мъфове × 2 (1-2)
• Ниво на изхода 0,5 Vp-p
• Импеданс на изхода 75Ohm
• Формат IEC60958-3

ALARM ИЗХОД

• Конектор: Euroblock с 6 пина
• Ниво на изхода: Отворен колектор
• Метод на предаване: Паралелен
• Импеданс на изхода: 10 Ohm
• Напрежение на устойчивост: 20V
• Максимален ток: 35mA

USB

• Конектор USB тип B
• Протокол USB2.0 с висока скорост (480 Mbps)
• Капацитет на захранване DC5.0V, 0.2A

ВЪТРЕШЕН ОСЦИЛАТОР

• ТИП OCXO
• Точност на честотата ±0,01 ppm (фабрична стойност по подразбиране)
• Стабилност на честотата ±0,005ppm/ден

• Мощност: AC100 - 240V, 50/60Hz
• Консумация на мощност: 11.5W
• Размери: 483 × 45 × 310 mm
• Тегло: 3.2 kg
• Работен температурен диапазон: 0˚C - 40˚C
• Включени аксесоари: Захранващи кабели, комплект за монтаж в ракла, ръководство за употреба
