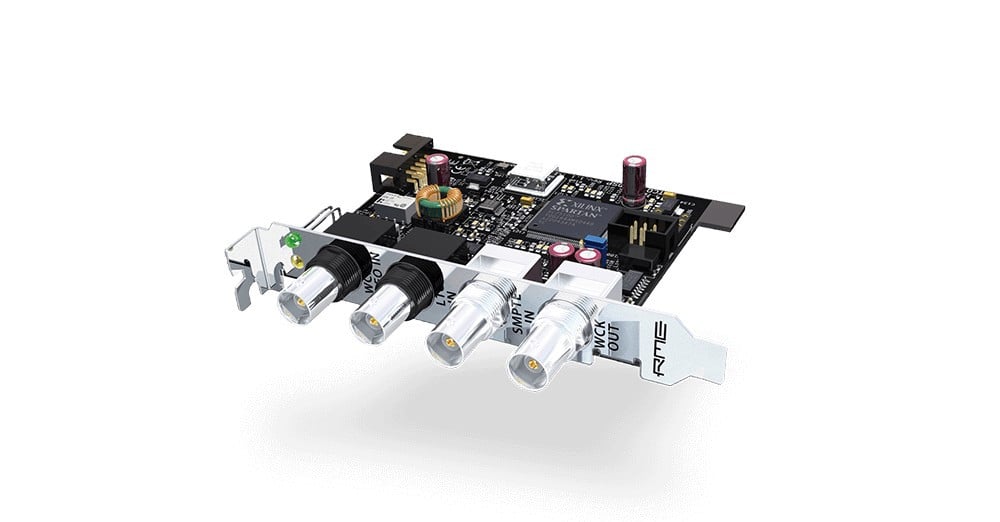

RME Modul Time Code

Modul TCO je volitelný modul pro vybranou řadu audio karet RME. Umístěn v volném portu v počítačové skříni se připojí k hlavní audio kartě pomocí plochého ribbon kabelu.

Modul poskytuje kartám HDSPe vstup WorldClock, který umožňuje synchronizaci na LTC a video. Jeden modul může být použit s více kartami současně. LTC může být generován ve všech běžných formátech: 24, 25, 30 a 29.97 snímků. dropframe nebo non-dropframe. PAL a NTCS budou automaticky detekovány a zpracovány.

Přijatý Time Code může být distribuován do video nebo audio aplikací jako ASIO Positioning Protocol (APP) nebo MTC. Aplikace může posílat APP nebo MTC do TCO, které generuje LTC na úrovni hardwaru s nejmenším jitterem.

Specifikace:

• -LTC In
• -BNC nevyvážený
• -Úroveň signálu: -25 dBu až +12 dBu
• -Video In (Word Clock In)
• -BNC přepínatelné ukončení 75 Ohm
• -Formát: PAL a NTSC
• -Word Clock In (Video In)
• -BNC, přepínatelné ukončení 75 Ohm
• -Galvanicky izolovaný transformátor
• -Ochrana proti přepětí
• -Rozsah úrovně: 1.0 Vpp - 5.6 Vpp
• -Rozsah zámku: 28 kHz - 200 kHz
• -Jitter při synchronizaci na vstupní signál: -Potlačení jitteru: >. 30 dB (2,4 kHz)
• -LTC Out
• -BNC
• -Výstupní úroveň: +4 dB
• -Impedance na výstupu: 220 Ohm
• -Word Clock Out
• -BNC
• -Maximální výstupní napětí: 5 Vpp
• -Napětí @ 75 Ohm: 4,0 Vpp
• -Impedance: 10 Ohm
• -Frekvenční rozsah: 28 kHz - 52 kHz
• -Napájení přes ribbon kabel, 5 V DC, 100 mA
