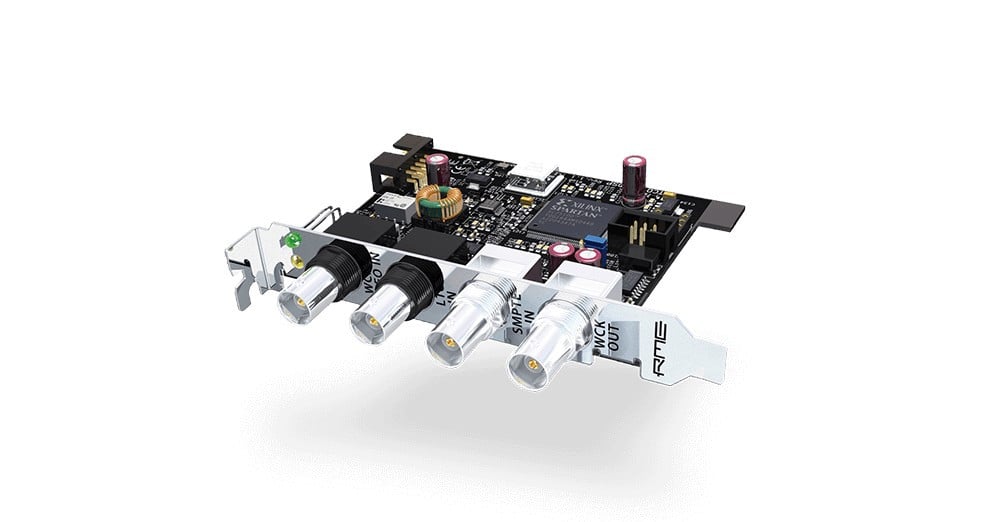

RME Modul Time Code

Modul TCO je voliteľný modul pre vybranú radu zvukových kariet RME. Umiesťuje sa do voľného portu v skrini počítača a pripojí sa k hlavnej zvukovej karte pomocou plochého ribbon kábla.

Modul poskytuje zvukovým kartám HDSPe vstup WorldClock, ktorý umožňuje synchronizáciu s LTC a videom. Jeden modul môže byť použitý s viacerými kartami súčasne. LTC môže byť generovaný vo všetkých bežných formátoch: 24, 25, 30 a 29.97 snímok, dropframe alebo non-dropframe. PAL a NTSC budú automaticky detekované a spracované.

Prijatý Time Code môže byť distribuovaný do video alebo audio aplikácií ako ASIO Positioning Protocol (APP) alebo MTC. Aplikácia môže posielať APP alebo MTC na TCO, ktorý generuje LTC na hardvérovej úrovni s najmenším jitterom.

Špecifikácie:

• -LTC In
• -BNC nevyvážený
• -Úroveň signálu: -25 dBu až +12 dBu
• -Video In (Word Clock In)
• -BNC prepínateľná terminácia 75 Ohm
• -Formát: PAL a NTSC
• -Word Clock In (Video In)
• -BNC, prepínateľná terminácia 75 Ohm
• -Galvanicky izolovaný transformátor
• -Ochrana proti prepätiu
• -Úroveň rozmedzie: 1.0 Vpp - 5.6 Vpp
• -Rozsah zámku: 28 kHz - 200 kHz
• -Jitter pri synchronizácii so vstupným signálom: -Potlačenie jitteru: >. 30 dB (2,4 kHz)
• -LTC Out
• -BNC
• -Výstupná úroveň: +4 dB
• -Impedancia na výstupe: 220 Ohm
• -Word Clock Out
• -BNC
• -Maximálne výstupné napätie: 5 Vpp
• -Napätie @ 75 Ohm: 4,0 Vpp
• -Impedancia: 10 Ohm
• -Frekvenčný rozsah: 28 kHz - 52 kHz
• -Napájanie cez ribbon kábel, 5 V DC, 100 mA
