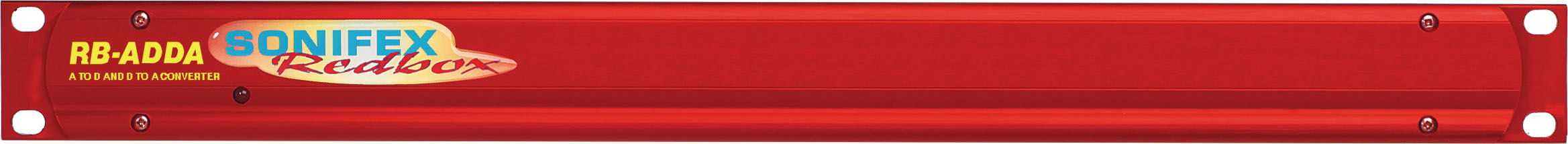

Sonifex RB-ADDA, kombinirani audio pretvornik AD in DA, ki proizvaja digitalni signal AES/EBU ali S/PDIF iz uravnoteženega analognega signala preko XLR ali neuravnoteženega RCA ali obratno.
Enota ima 4 načine delovanja:
- Način Master: enota sprejema analogni audio signal, ki je digitaliziran in formatiran v skladu z IEC958. Klok signal se generira interno z integriranim master klokom pri izbranih vzorčnih frekvencah: 32kHz, 44.1kHz, 48kHz ali 96kHz
- Način Slave: enota samodejno zazna prisotnost digitalnega sync signala in sinhronizira digitalni izhod. Če ni sync signala, se ne generira izhodni signal.
- Način Auto: enota se sinhronizira z digitalnim sync signalom, če je prisoten, in uporablja interno uro le, če sync signal ni prisoten.
- Način Auto Lock: ta način deluje kot način Auto, razen v primeru, ko ni sync signala na vhodu, bo uporabil interno uro za sinhronizacijo na zadnje nastavljene frekvence na uri.
Lastnosti:
- Analogni vhodi imajo kontrole ravni levo/desno z uporabo prednastavljenih potenciometrov in DIP stikal, ki omogočajo signale med +9dBu in +27dBu. RCA vhodi imajo dodatnih 10 dB integriranega ojačanja, da omogočijo razpon od -1dBu do +17dBu.
- Analogni izhodi imajo kontrolo ravni, ki omogoča razpon +12dBu, +18dBu ali +24dBu.
- Izbirni gumbi omogočajo izbiro vhodov AES/EBU ali S/PDIF za A/D in D/A sekcije.
- Izhodna resolucija je lahko 16, 20 ali 24 bitov - vhodi z različnimi resolucijami izhoda so dithirani z zvočnim filtrom.
- Dimenzije: 48 x 10.8 x 4.2 cm
- Teža: 1.6 kg
DA pretvorbena sekcija, digitalno na analogno:
- Največja izhodna raven: +24dBu uravnoteženo, +14dBu neuravnoteženo
- Izhodna impedanca: <50Ω uravnoteženo, <75Ω neuravnoteženo
- Dinamika: več kot 100 dB

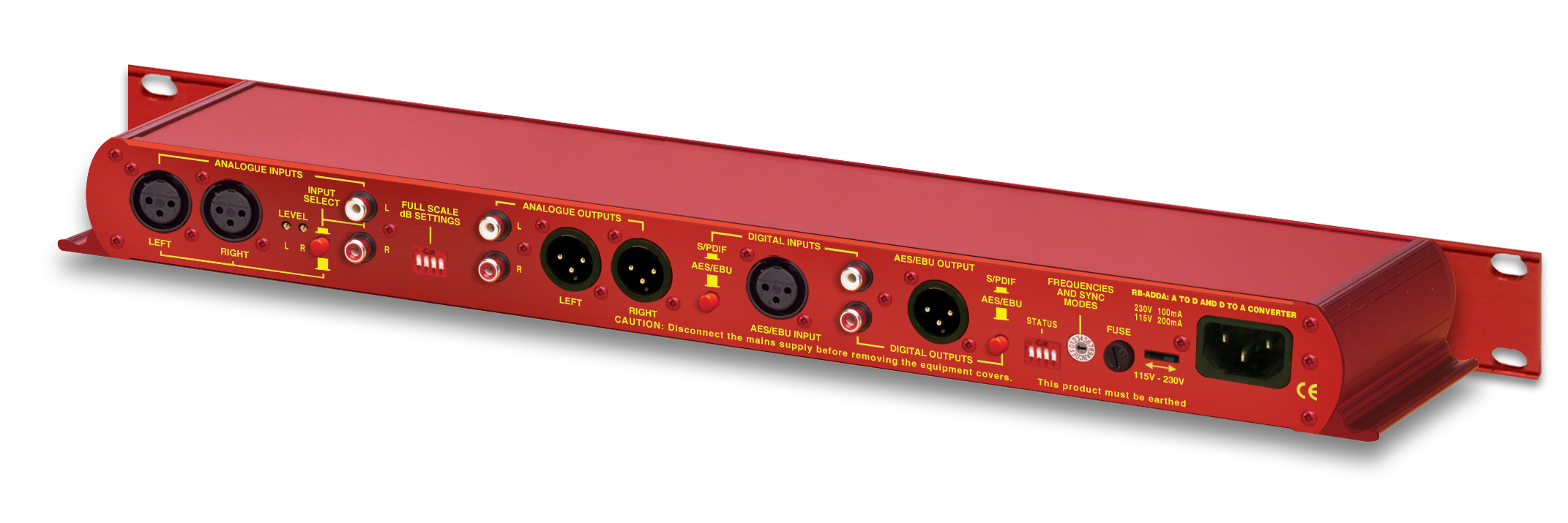

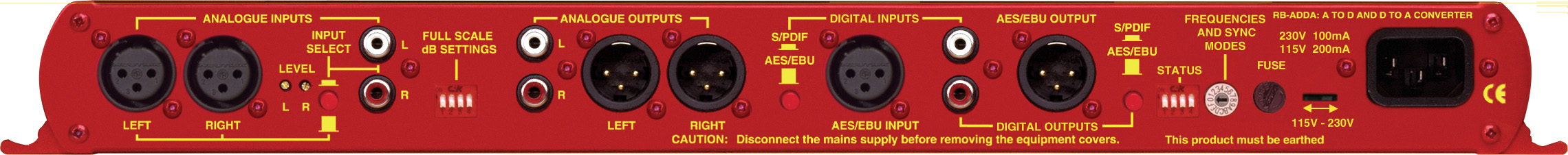

- D/A povezave (digitalno na analogno):
- 1 x AES/EBU XLR3 vhod
- 1 x S/PDIF RCA phono vhod
- 2 x XLR3 izhodi, uravnoteženi
- 2 x RCA phono neuravnoteženi izhodi
AD pretvorbena sekcija, analogno na digitalno:
- Največja vhodna raven: +27dBu uravnoteženo, +17dBu neuravnoteženo
- Vhodna impedanca: >10kΩ neuravnoteženo, >20kΩ bridging uravnoteženo
- Dinamika: več kot 110 dB
- Popačenje in šum: >96dB THD + N pri 1kHz
- D/A povezave (digitalno na analogno):
- 2 x XLR3 vhodi, uravnoteženi
- 2 x RCA phono neuravnoteženi vhodi
- 1 x AES/EBU XLR3 izhod
- 1 x S/PDIF RCA phono izhod
