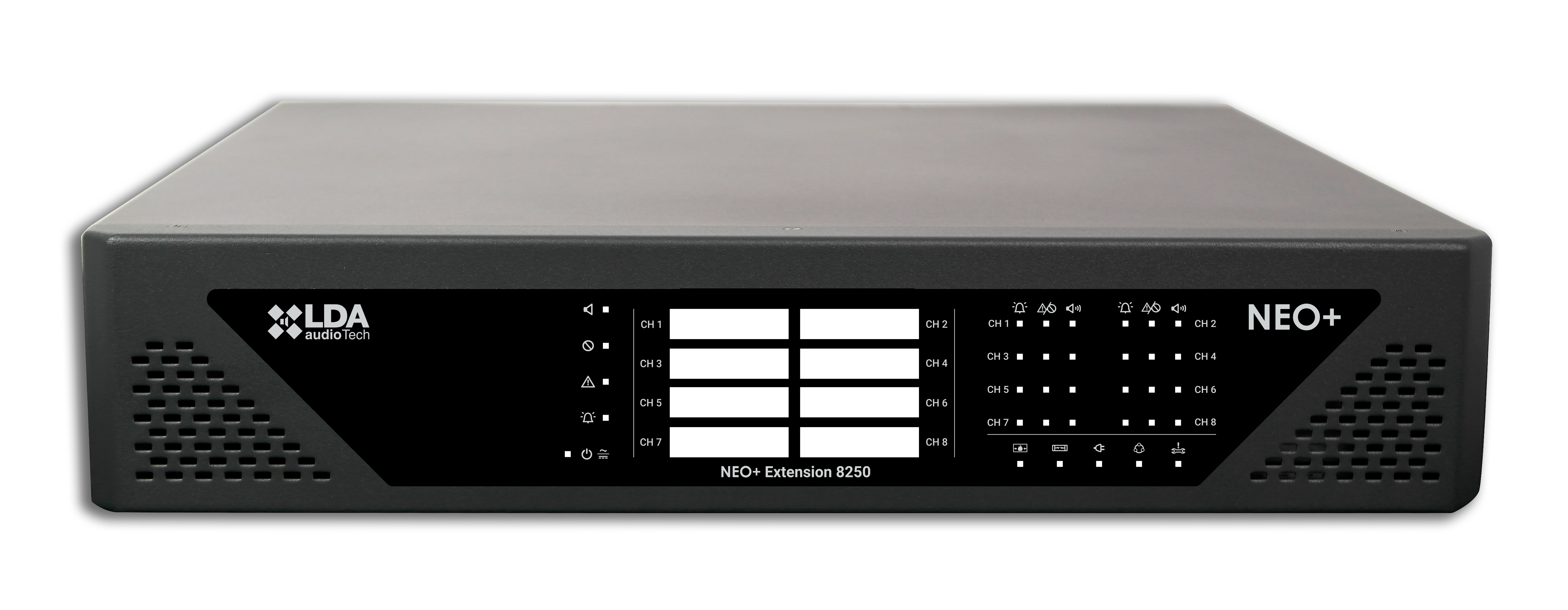

LDA audioTech NEO 8250 ES03 – je razširitvena enota sistema LDA NEO+ (S03), certificirana v skladu z EN 54-16. Ta enota omogoča širitev sistema NEO+ do 8 dodatnih con, vključno z 8 kanali ojačevalnika po 250W razreda D.
Avdio signal se prenaša iz glavne enote na to razširitveno enoto preko daisy-chain povezave preko Flexnet in z uporabo avdia preko Ethernet. S tem zagotavlja najvišjo kakovost zvoka in integriteto signala.
Razširitev NEO je popolnoma konfigurabilna s programsko opremo NEO-Configurator (vključena). Možno je konfigurirati enoto na daljavo kot del celotnega sistema NEO in ustvariti dogodke za izvajanje dejanj v sistemu, sproženih z pogoji: nivojem vhodnega signala, datumom in časom, UDP ukazom, GPIO ali s pritiskom na gumb na mikrofonu MPS.
- Razširitvena enota sistema LDA NEO+ certificirana v skladu z EN 54-16.
- Omogoča sistemu NEO+ širitev do 8 dodatnih con, saj vključuje 8 kanalov po 250W.
- Ojačitev razreda D @ 100V na kanal.
- Vključuje trojni IP port za IP obročasto povezavo
- z glavno kontrolno enoto NEO8060+, avdio komunikacijo AES67, ter nadzor in spremljanje.
- Ima dve izhodi za ojačitev, za povezavo A+B ali razred A, ter vhod za rezervni kanal ojačevalnika.
- Vključuje analogni prioritetni avdio vhod.
- Programska oprema NEO Configurator omogoča konfiguracijo opreme na daljavo in ustvarja dogodke za izvajanje dejanj v sistemu glede na stanje: nivoja vhodnega signala, datuma in časa, UDP ukaza, GPIO ali mikrofonov MPS-8Z, MPS8Z+ in serije VAP.
- 8 ojačevalnikov razreda D po 250W na linijah 100V/70V.
- 8 predamplificiranih avdio izhodov za povezovanje zunanjih PA ojačevalnikov.
- DSP: parametrični EQ za vhod/izhod z 7 pasovi, loudness, LDA ojačevalnik zvoka
- neodvisna kontrola glasnosti za vsak I/O kanal in avdio filtre.
- Trojen Ethernet port: AES67 IP avdio, nadzor in spremljanje na daljavo,
- ter za širitev sistema z NEO-Extension+ v daisy-chain načinu s FlexNet tehnologijo do 1024 con, 128 naprav.
- Nadzor za do 32 LDA AT6 attenuatorjev.
- 12 nadzorovanih kontaktnih zapiral s centralno enoto za požarni alarm.
Specifikacije:
- Napajanje 110-120V / 220-240V~ 50/60 Hz
- Poraba energije 900 W max / 200 W pri 1/8 moči izhoda / 40W v stanju pripravljenosti
- Frekvenčni odziv 20 - 20.000 Hz +/-3 dB (70 - 20.000 Hz filter visokih tonov 70Hz)
- Razmerje signal-šum >96 dB, TYP, A ponderirano
- Deformacijski faktor <0,5% TYP -10dBv
- Nastavitev ojačanja na vsakem kanalu -100 dB -0 dB, koraki po 1 dB
- Vgrajen DSP. 48 kHz, 24 bitov - 344 MIPS
- Flexnet/ AES67 3 x FlexNet redundantno (ciklični način)/ Ethernet 10/100 Mbits. Ženski RJ-45
- Izvodi avdio predamplifikacije 8 x uravnotežen avdio 1 Vrms . 100 Ω, 3 pini, tip Euroblock
- Avdio/nadzor. Izhodi 1 x uravnotežen avdio, 1 Vrms. 100 Ω / 0 - 5V DC izhod 10 KΩ, 4 pini, tip Euroblock
- Nadzor ATT 8 x preklic 24 VDC, 8 x 40 mA, 2 pini, tip Euroblock (4-pinski konektor)
- Vhodi za nujno kontrolo 10 x 0 - 5 VDC, nadzorovani vhodi, 2 pini, tip Euroblock (4-pinski konektor)
- Izvodi za nujno kontrolo 2 x izoliran izhod z relejnim stikalom, NO, max 60 VDC 130 mA, 2 Pin tip Euroblock (4-pinski konektor)
- Ojačevalnik 8 kanalov do 250W avdio (skupaj max 2000W avdio), 8 kanalov do 120Wrms (skupaj max
- 960Wrms) Razred D @ 70 /100V. Minimalna obremenitev 40Ω
- Izvodi za zvočnike 16 (8 dvojnih linij obvladovanih) x 70/100 V. 2 pini, tip Euroblock (2-pinski konektor), napajanje 2 m / 6,56 ft (Tip EU), 1 x Ethernet kabel 2 m / 6,56 ft
