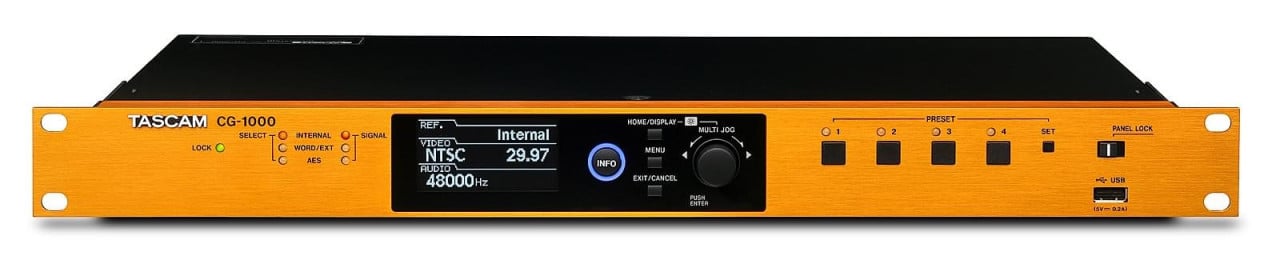

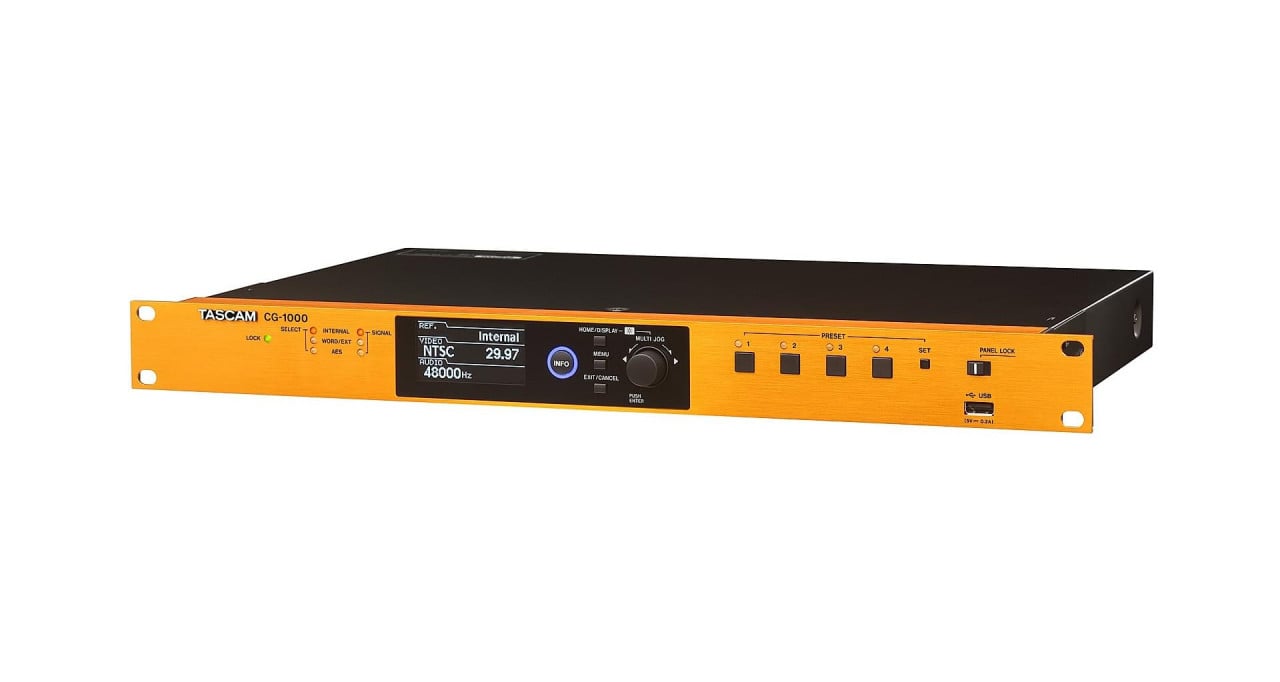

Tascam CG-1000

CG-1000 je generator signala clock s 12 izhodi wordclock, 2 izhodi AES3/AES11 in 2 izhodi SPDIF. Prav tako je združljiv z izhodi 2×Fs, 4×Fs in 256×Fs, ter s Pro Tools in drugimi DAW sistemi.

VHODI WORD/EXT:

• Priključek: BNC
• Nivo vhoda 0,5 Vp-p do 5,0 Vp-p
• Impedanca vhoda 75Ohm/50Ohm (75/50/OFF izbirno preko menija)

Podprte frekvence

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Pripustna frekvenčna odstopanja +-50ppm

VHOD AES3/11

• Priključek XLR-3-31(1: GND, 2: HOT, 3: COLD)
• Nivo vhoda 0,2 Vp-p do 10 Vp-p
• Impedanca vhoda 110Ohm
• Format AES11-2003, AES3-2003, IEC60958-4
• Podprte frekvence 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Pripustna frekvenčna odstopanja +-50ppm

VHOD KALIBRACIJE

• Priključek BNC
• Nivo vhoda 0,5 do 5,0 Vp-p
• Impedanca vhoda 50Ω (ON/OFF izbirno preko menija)

Podprte frekvence

• ATOM 10.0MHz
• GPS 10.0MHz, PPS

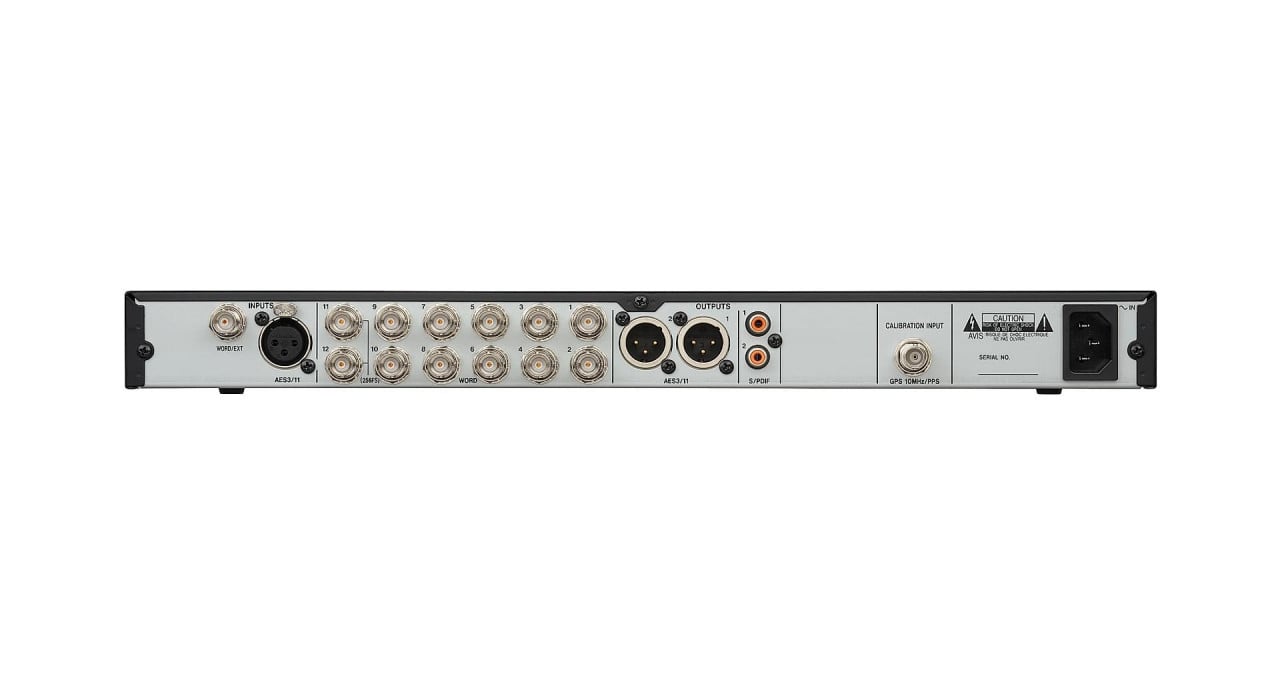

WORD IZHODI

• Priključek BNC × 12 (1-12)
• Nivo izhoda 1,0 Vp-p do 3,5 Vp-p (nastavljiv v korakih po 0,5 V preko menija)
• Impedanca izhoda 75Ohm
• Podprte frekvence 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (Samo IZHODI 11-12)

IZHODI AES3/11

• Priključek XLR-3-31 (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Nivo izhoda 2,5 Vp-p
• Impedanca izhoda 110Ω
• Format AES11-2003, AES3-2003, IEC60958-4
• Podprte frekvence 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

IZHODI S/PDIF

• Priključek RCA Pin vtiči × 2 (1-2)
• Nivo izhoda 0,5 Vp-p
• Impedanca izhoda 75Ohm
• Format IEC60958-3

USB

• USB priključek tip B
• Protokol USB2.0 visoke hitrosti (480 Mbps)
• Napajalna zmogljivost DC5.0V, 0.2A

NOTRANJI OSCILATOR

• TIP OCXO
• Točnost frekvence ±0,01 ppm (privzeta vrednost iz tovarne)
• Stabilnost frekvence ±0,005ppm/dan

• Napajanje: AC100 - 240V, 50/60Hz
• Poraba moči: 10W
• Dimenzije: 483 × 45 × 310 mm
• Teža: 3.1 kg
• Temperaturni razpon delovanja: 0˚C - 40˚C
• Vključeni dodatki: Napajalni kabli, Rack montažni komplet, Uporabniški priročnik
