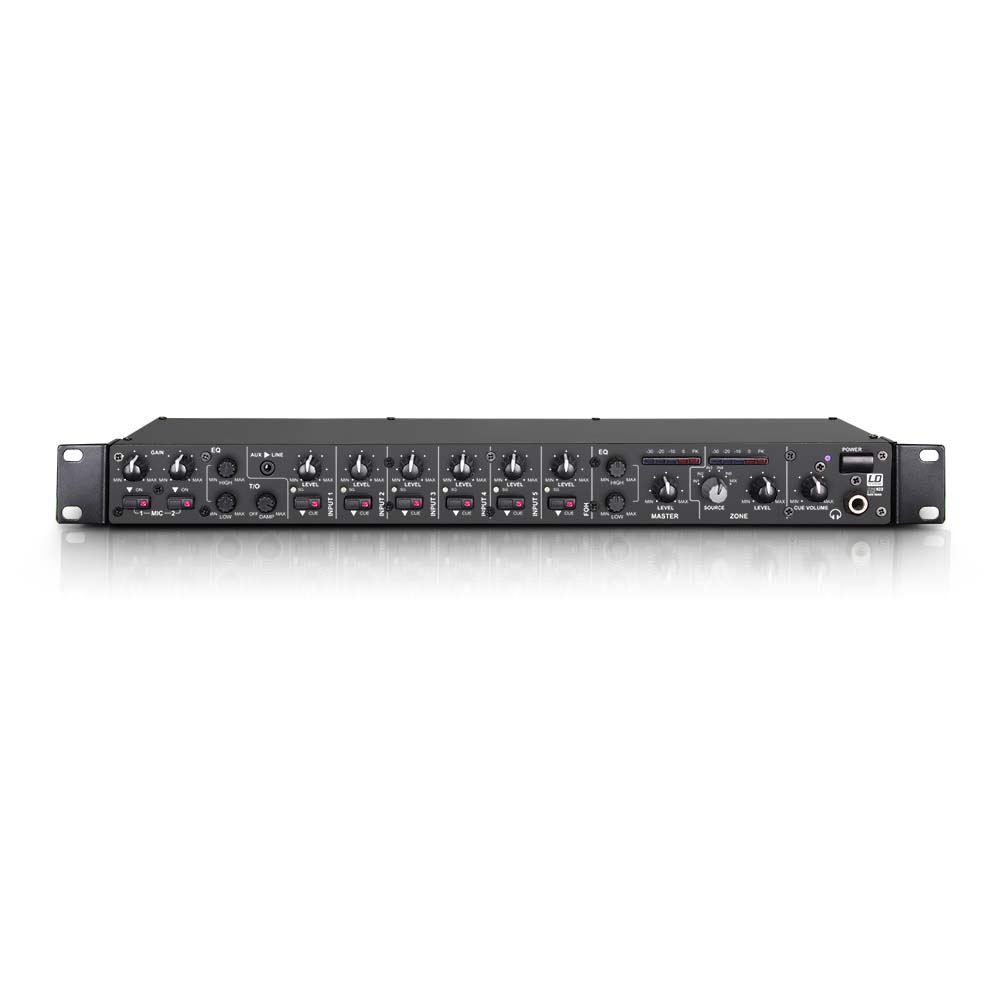

LD Systems Zone 622 - mikser z 2 strefami wyjściowymi. Posiada 6 wejść liniowych oraz dwa kanały mikrofonowe, które mogą być przypisane do wyjścia stereo lub master mono. Oferuje wszystkie niezbędne funkcje, wejście dla zewnętrznego systemu ogłoszeń awaryjnych z własną kontrolą głośności oraz połączenie dla zdalnie sterowanego przełącznika wyciszenia. Idealny jako system dźwiękowy dla oddzielnych stref w restauracjach, klubach, hotelach, centrach fitness i prezentacjach.

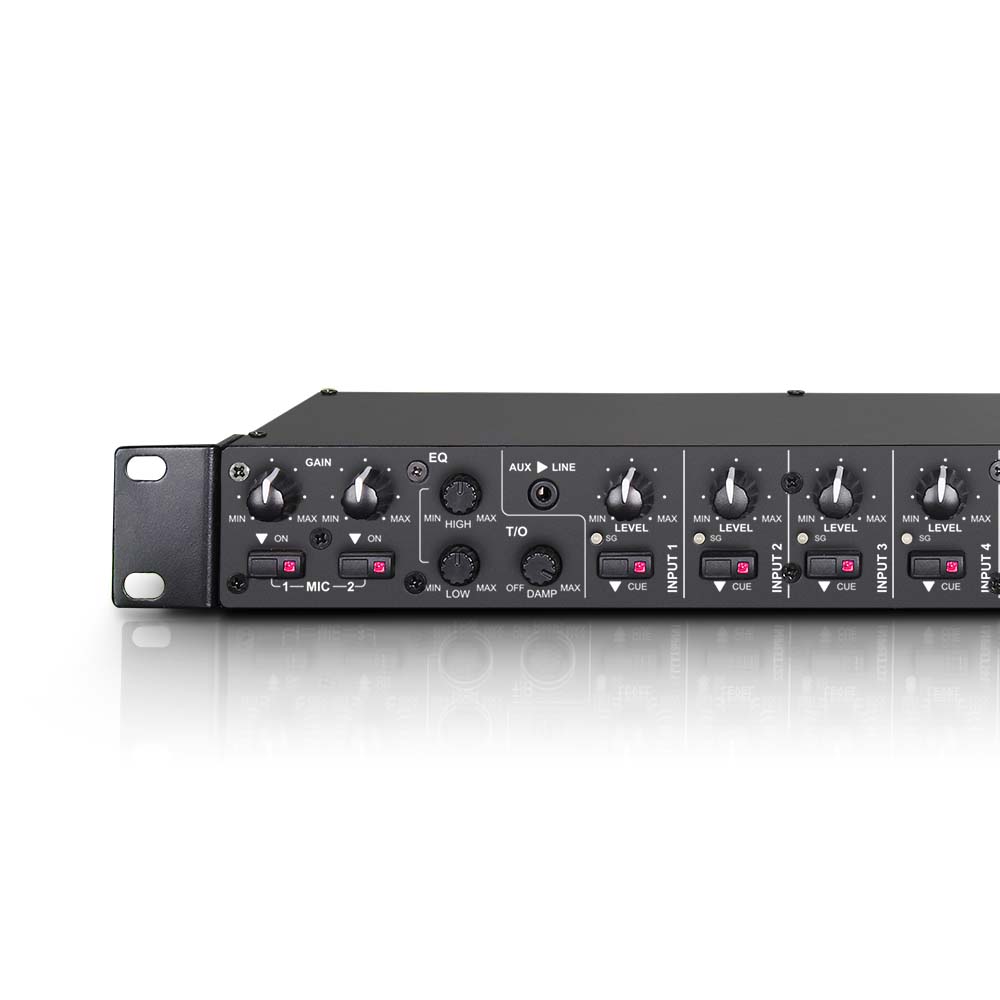

Dwa zbalansowane kanały mikrofonowe z konektorami typu jack stereo są wyposażone w kontrolki Gain, głośności Talkover, tłumienia Talkover, zasilania phantom 12V oraz EQ na dwóch pasmach.
Kanały liniowe 1 i 2 mogą być używane do podłączenia mikrofonów z sygnałem niezbalansowanym, a kanał 6 jest specjalnie przeznaczony dla sygnałów zbalansowanych FQH.
Kanały wejściowe stereo mają przycisk Cue oraz wyświetlacz do kontroli poziomu sygnału, a kanały 1-5 mają dodatkowy trimmer gain.

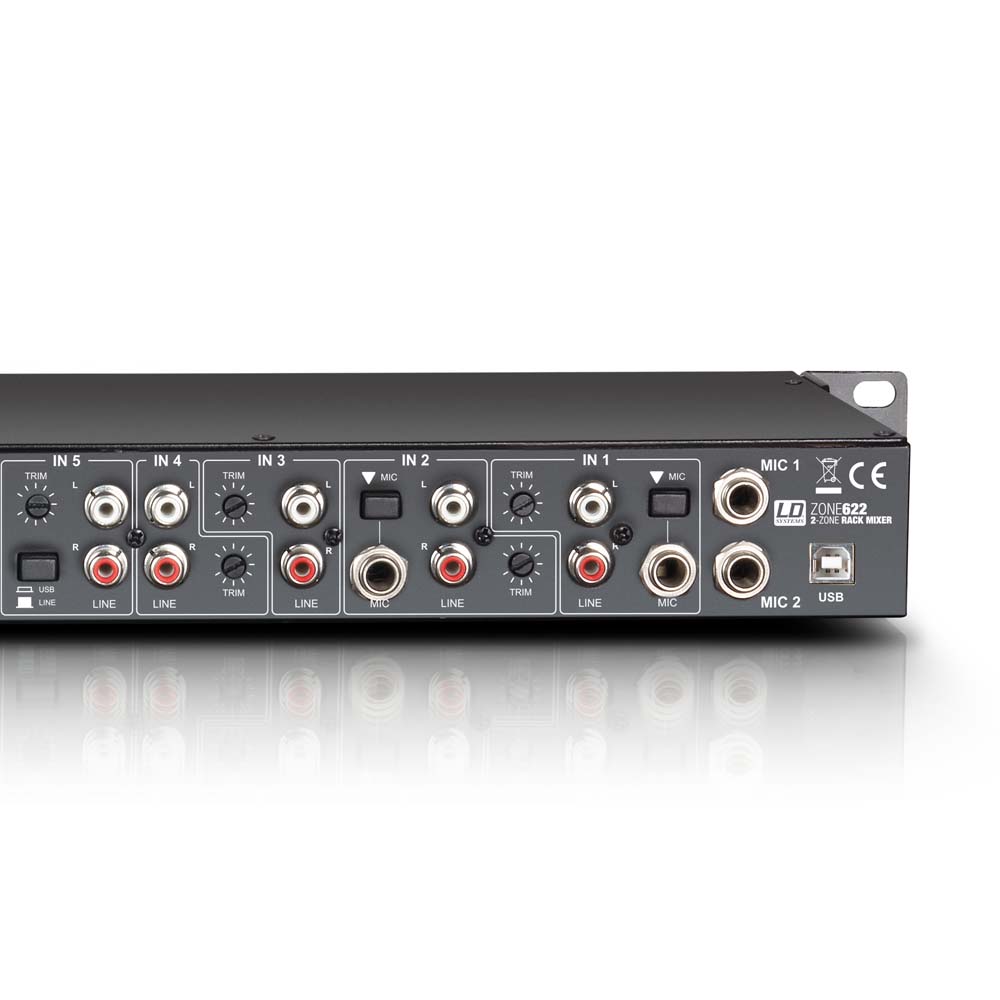

Zone 622 oferuje również wejście z konektorem mini jack 3.5 mm oraz port USB używany jako wejście stereo lub wyjście do nagrywania, co pozwala na wykorzystanie Zone 633 jako zewnętrznej interfejsu audio.

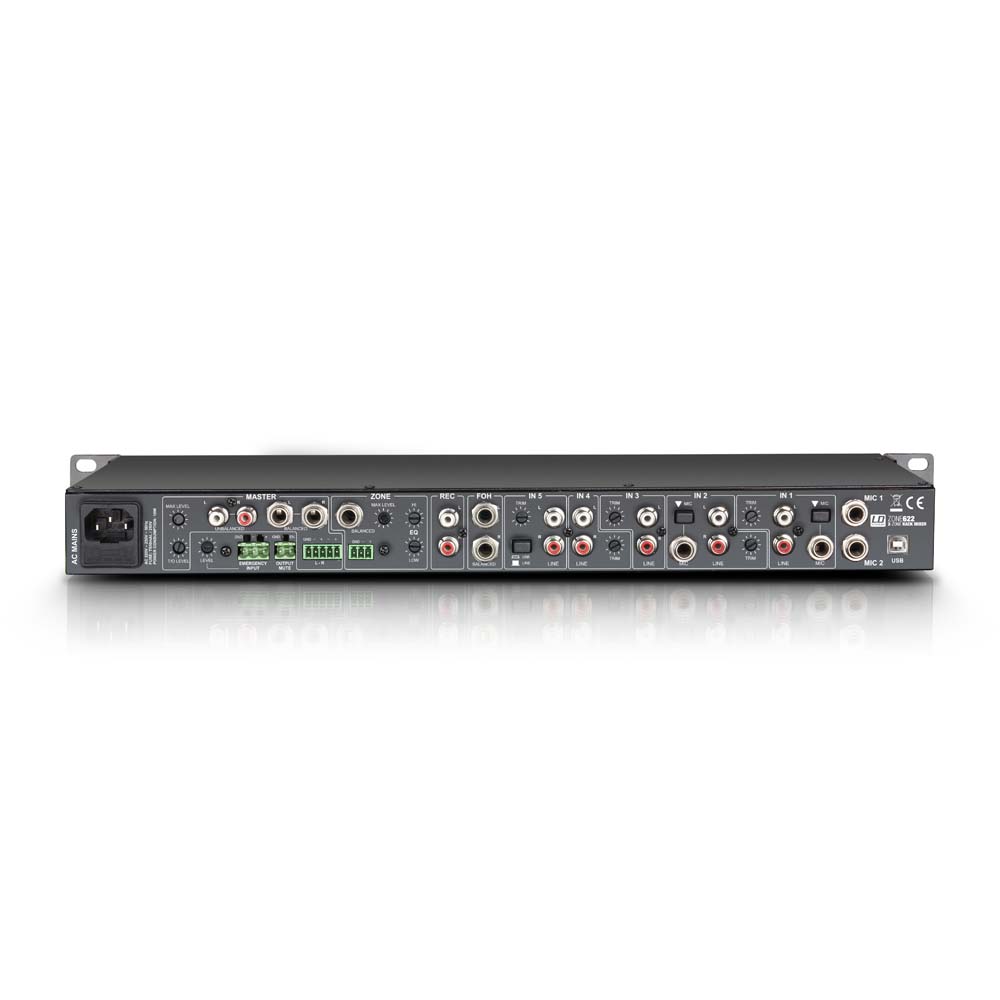

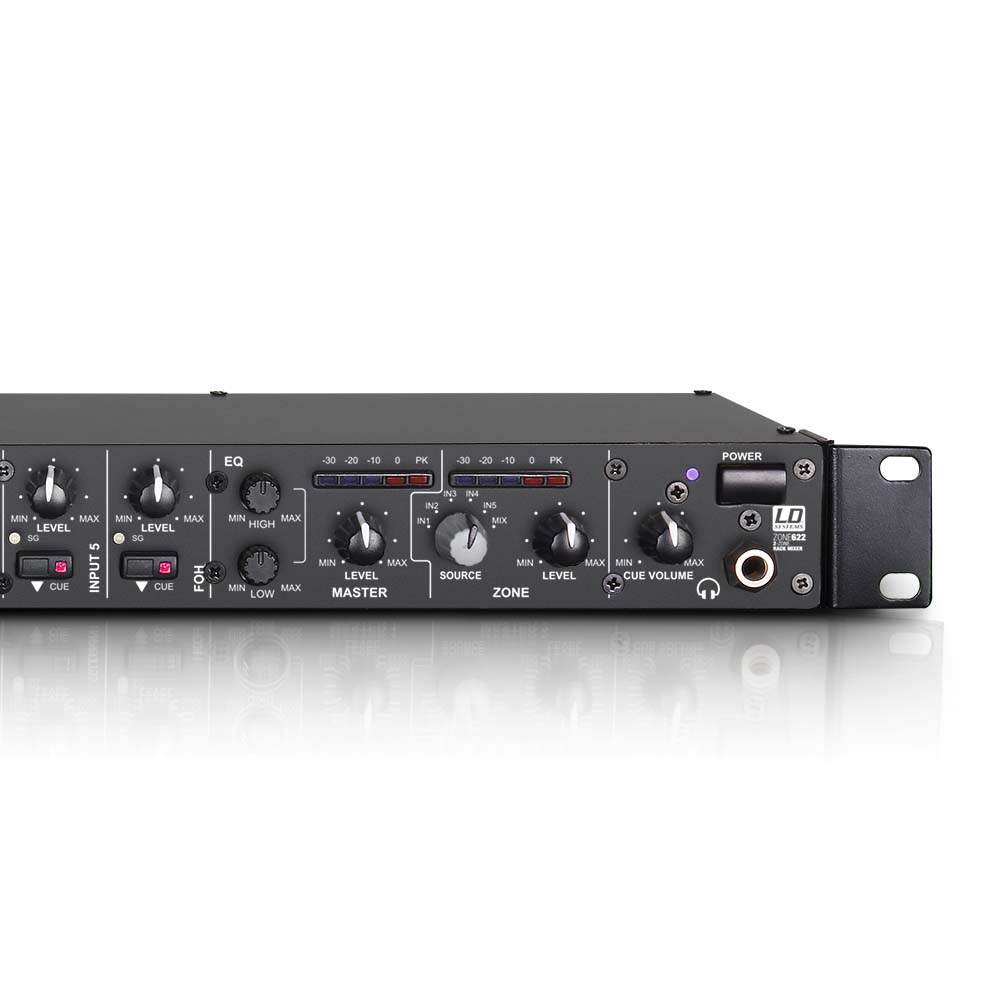

Sekcje wyjść mono/stereo mają swoje własne wskaźniki, EQ na 2 pasmach, trimmer do regulacji maksymalnego poziomu wyjścia, zbalansowane elektronicznie konektory jack, konektory terminal block, niezbalansowane konektory RCA w sekcji stereo, wyjście jack do podglądu oraz wyjście do nagrywania.
- Liczba stref: 2 (Master, Zone)
- Typ: stereo
- Wysokość montażu: 1U
- Łączna liczba kanałów wejściowych: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
- Pasmo przenoszenia: 20 - 40000Hz
- Kanały mikrofonowe: 2 (z zasilaniem phantom 12 V)
- Konektory kanałów mikrofonowych: 6.3 mm stereo jack (zbalansowany)
- Kontrolki kanałów mikrofonowych: 1 x Talk Over Level, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, On / Off, Gain
- Elementy wyświetlacza kanałów mikrofonowych: On-LED
- Impedancja wejściowa kanałów mikrofonowych: 4kOhmi
- czułość wejściowa kanałów mikrofonowych: 6.1mV
- THD kanałów mikrofonowych: 0.08%
- Kanały wejścia mikrofon/linia: 2
- Konektory kanałów wejścia mikrofon/linia: 2 x RCA, 3.5 mm stereo jack (input 1), 6.3 mm stereo jack (zbalansowany)
- Kontrolki kanałów wejścia mikrofon/linia: mic/line, Cue, Trim, level
- Elementy wyświetlacza kanałów wejścia mikrofon/linia: Signal-LED, Cue-LED
- Kanały liniowe: 3
- Konektory wejścia kanałów liniowych: Input 3-4: 2 x RCA, Input 5: 2 x RCA + USB
- Kontrolki kanałów liniowych: Trim, level, Cue
- Elementy wyświetlacza kanałów liniowych: Signal-LED, Cue-LED
- Impedancja wejściowa kanałów liniowych: 4kOhm
- czułość wejściowa kanałów liniowych: 1.5V
- THD kanałów liniowych: 0.03%
- czułość wejściowa AUX/Line: 3V
- Kanały FOH: 1
- Konektory kanałów wejścia FOH: 6.3 mm stereo jack (2 x zbalansowany)
- Kontrolki kanałów wejścia FOH: Cue, level
- Elementy wyświetlacza kanałów wejścia FOH: Cue-LED, Signal-LED
- Wyjścia liniowe: 3 (Master - Stereo, Zone - Mono, Rec - Stereo)
- Konektory wyjścia kanału master: terminal block, RCA (x2), 6.3 mm stereo jack (2 x zbalansowany)
- Kontrolki kanału master: EQ Low, level, EQ Hi, Max. Level
- Elementy wyświetlacza kanału master: 5-Segment Level Meter
- Poziomy wyjścia sygnału kanału master: (zbalansowany) 24dBu, (niezbalansowany) 18dBu
- Konektory wyjścia strefy: 6.3 mm stereo jack (zbalansowany), terminal block
- Kontrolki strefy: EQ Low, level, EQ Hi, Max. Level, Source Input 1-5/Mix
- Elementy wyświetlacza strefy: 5-Segment Level Meter
- Poziomy sygnału wyjścia strefy: 24 dBu (zbalansowany/niezbalansowany)
- Konektory wyjścia nagrania: 2 x RCA
- Wyjście słuchawkowe: 1
- Konektor wyjścia słuchawkowego: 6.3 mm TRS
- Kontrolki wyjścia słuchawkowego: Cue Volume
- Napięcie wyjścia słuchawkowego: (przy 32 Ohm) 1.25V

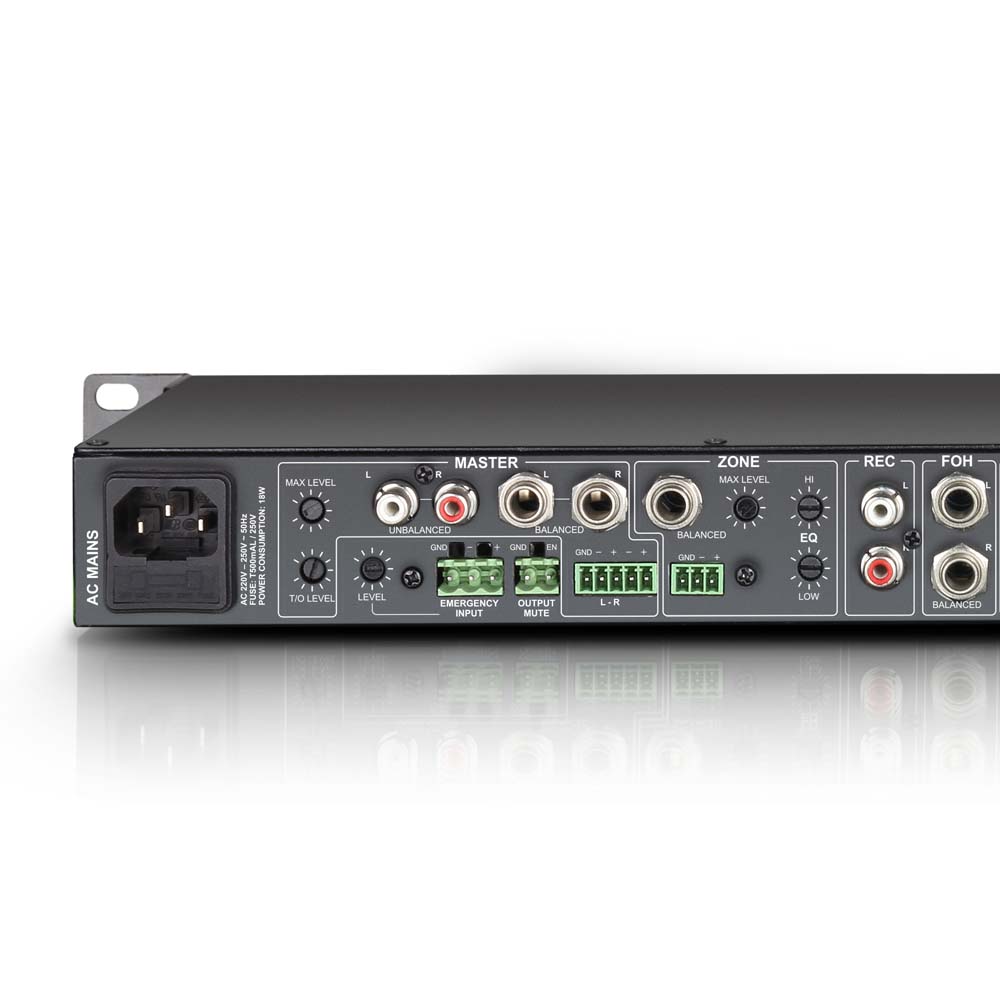

- Dodatkowe wejścia: 2 (wejście awaryjne, wyjście Mute)
- Konektor dodatkowych wejść: terminal block
- Kontrola dodatkowych wejść: Level Emergency Input
- Kontrolki dodatkowe: power switch
- Elementy dodatkowe wyświetlacza: Power-LED
- Napięcie zasilania: 220 - 250 V AC, 50 Hz
- Konektor zasilania: konektor IEC
- Zużycie: 18W
- Bezpiecznik: T 500 mAL / 250 V
- Wymiary (H/D/S): 485/44/179 mm
- Waga: 2.4kg
- Akcesoria (w zestawie): kabel zasilający, terminal blocks
