Focusrite Pro ISA One Analogue

Focusrite ISA One Analogue, preamplificatore della serie ISA in un formato portatile. Con la classica topologia di preamplificazione del modello ISA 110 di Focusrite, ISA One include trasformatori Lundahl L1538 e rete Zobel, uno dei principali punti di forza delle console Focusrite Forte.

ISA One è ideale sia per ingegneri del suono che per artisti dal vivo, dotato di controllo indipendente del gain, uscita per collegamento ad un amplificatore, uscita XLR indipendente sul pannello posteriore e routing verso il convertitore A/D opzionale.

Dispone di un selettore di impedenza d'ingresso con quattro impedenze selezionabili per un perfetto adattamento a qualsiasi microfono. Un punto di insert posizionato tra il livello preamp/DI e il convertitore A/D opzionale consente l'inserimento di un effetto esterno. L'unità può essere aggiornata con una scheda di conversione analogico-digitale opzionale (fino a 192kHz) con una dinamica di 118dB, ma è disponibile anche ISA One già equipaggiato con questa scheda.

Specifiche

• Ingresso microfono:
• range di gain: 0-60dB in passi da 10dB
• impedenze d'ingresso selezionabili: 600Ohm ("Low"), 1400Ohm ("ISA110"), 2400Ohm ("Med"), 6800Ohm ("High")
• EINL -126dB misurato a 60dB di gain con impedenza terminale di 150Ohm e filtro passa-banda impostato a 22Hz-22kHz
• SNR relativo al massimo headroom (9dBu): 106dB
• THD a gain medio (30dB): 0.0009% misurato con segnale di 1kHz - 20dBu e filtro passa-banda 22Hz-22kHz
• Risposta in frequenza a gain minimo (0dB): -0.5dB a 10Hz e -3dB a 125kHz
• Risposta in frequenza a gain massimo (60dB): -3dB a 16Hz e -3dB a 118kHz
• crosstalk: con 10dB@1kHz sul canale A, uscita sul canale B: 104dBrA. Con 10dB@10kHz ingresso sul canale A, uscita sul canale B: 84dBrA.
• Ingresso linea
• range di gain: -20dB a +10dB in passi da 10dB
• impedenza d'ingresso: 10kOhm da 10Hz a 200kHz
• rumore all'uscita principale a gain 0dB: -96dBu misurato con filtro passa-banda 22Hz-22kHz
• SNR relativo al massimo headroom (24dBu): 120dB
• SNR relativo a 0dBFS (+22dBu): 118dB
• THD a gain 0dB: 0.001% misurato con segnale di ingresso a 0dBu e filtro passa-banda 22Hz-22kHz
• risposta in frequenza a gain unitario (0dB): inferiore a -0.3dB a 10Hz e inferiore a -3dB a 200kHz
• Ingresso strumento
• range di gain: 10dB-40dB regolabile in modo continuo
• impedenza d'ingresso: "High" >1MOhm e "Low" >300kOhm
• rumore a gain minimo (+10dB): -92dBu misurato con filtro passa-banda 22Hz-22kHz
• rumore a gain massimo (+40dB): -62dBu misurato con filtro passa-banda 22Hz-22kHz
• THD a gain minimo (+10dB): 0.001% misurato con segnale di 10dBu in ingresso e filtro passa-banda 22Hz-22kHz
• risposta in frequenza a gain 10dB con segnale di ingresso -10dB: 10Hz-100kHz +/-0.6dB
• risposta in frequenza a gain 40dB con segnale di ingresso -40dB: -2.5dB a 10Hz e 0dB a 100kHz
• Filtro passa-alto
• attenuazione di 18dB per ottava

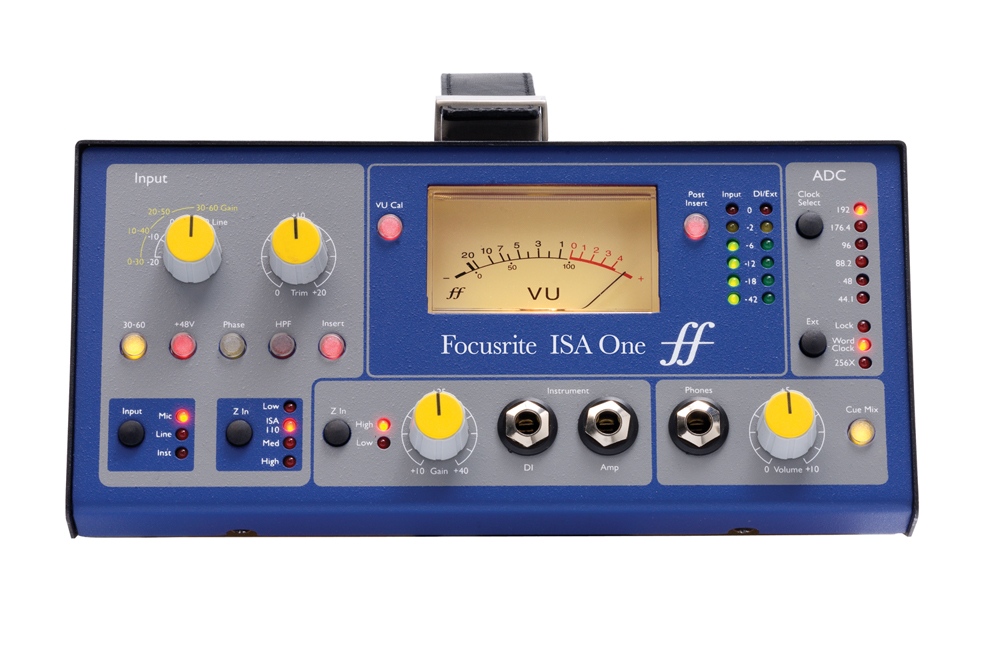

• Visualizzazione
• VU meter calibrabile
• LED di livello segnale

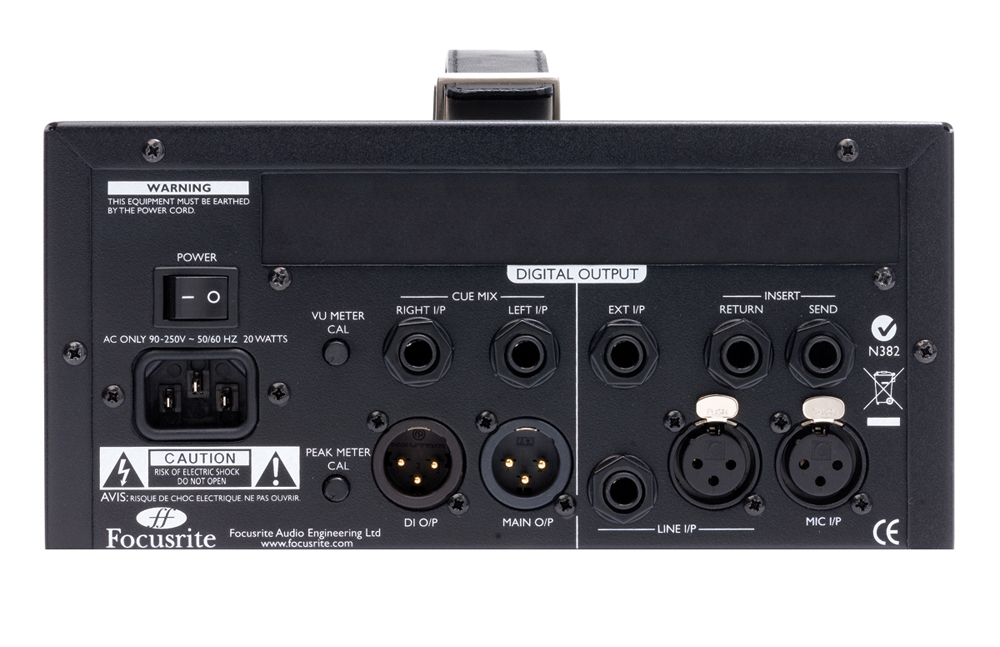

• Connessioni
• ingressi su canale analogico
• ingresso microfono: 1 x XLR
• ingresso linea: 1 x XLR, 1 x TRS
• ingresso strumento su TRS
• ingresso per convertitore AD esterno: 1 x TRS
• return su TRS
• uscite canali analogici
• Send su TRS
• uscita bilanciata su XLR
• uscita DI su XLR
• DI through: jack TS
• addizionali: cue mix left e cue mix right su TRS, uscita cuffie su TRS 1/4"
• Dimensioni: 220 x 104 x 254-290mm, 3.9kg

Diagramma 1 - registrazione vocale con ISA One

In uno schema simile al seguente, la voce può essere inviata al mixer, da cui, mixata con la base musicale, può essere rimandata a ISA One tramite l'ingresso cue mix.

Diagramma 2 - registrazione chitarra con base in cuffia

Con l'interruttore cue mix disattivato, il mix in cuffia è una combinazione dei due ingressi. In questo caso gli ingressi sono chitarra (INST) e segnale mono (EXT IP) dal DAW. Questo permette un mix senza latenza tra chitarra e base musicale in cuffia.

Diagramma 3 - registrazione chitarra su due ingressi

In questo caso, se si desidera registrare segnali digitali, l'uscita stereo dalla scheda digitale opzionale (se installata) presenterà esattamente le uscite MAIN e DI (sinistra e destra rispettivamente).

Se si registra tramite un mixer o altro ambiente a bassa latenza, il mix stereo con base musicale e chitarra può essere rimandato all'ingresso CUE MIX (sinistra e destra) di ISA One. In questo modo il chitarrista avrà un mix senza latenza in cuffia (come nel diagramma 1).

Se si registra con un DAW, la base musicale può essere inviata in mono a ISA One tramite EXT IP (come nel diagramma 2). In questo caso il secondo canale dell'uscita stereo della scheda digitale sarà il segnale EXT IP e non DI IP, il che significa che il segnale del microfono o della chitarra deve essere registrato tramite le connessioni analogiche come nel diagramma seguente.
