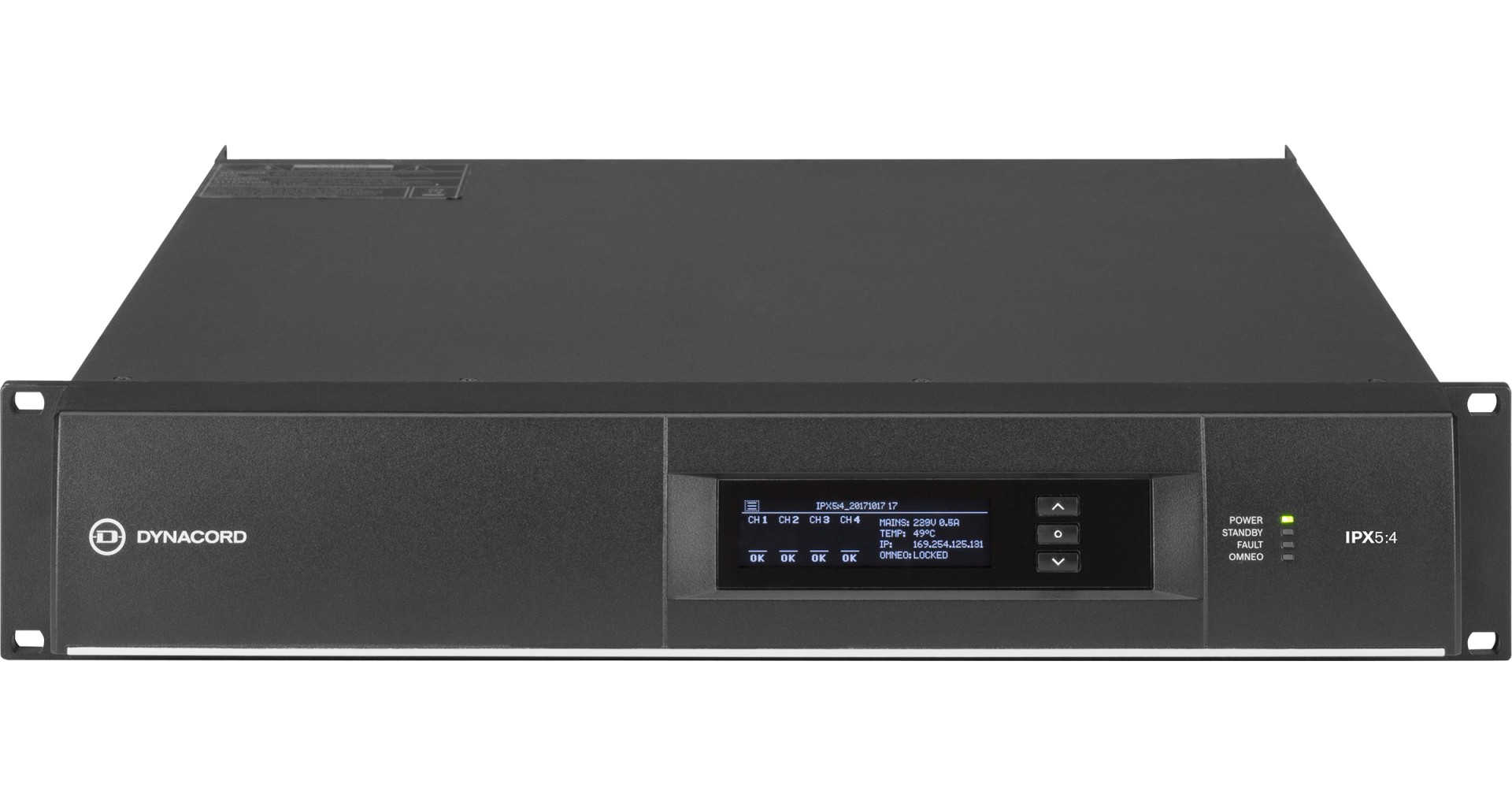

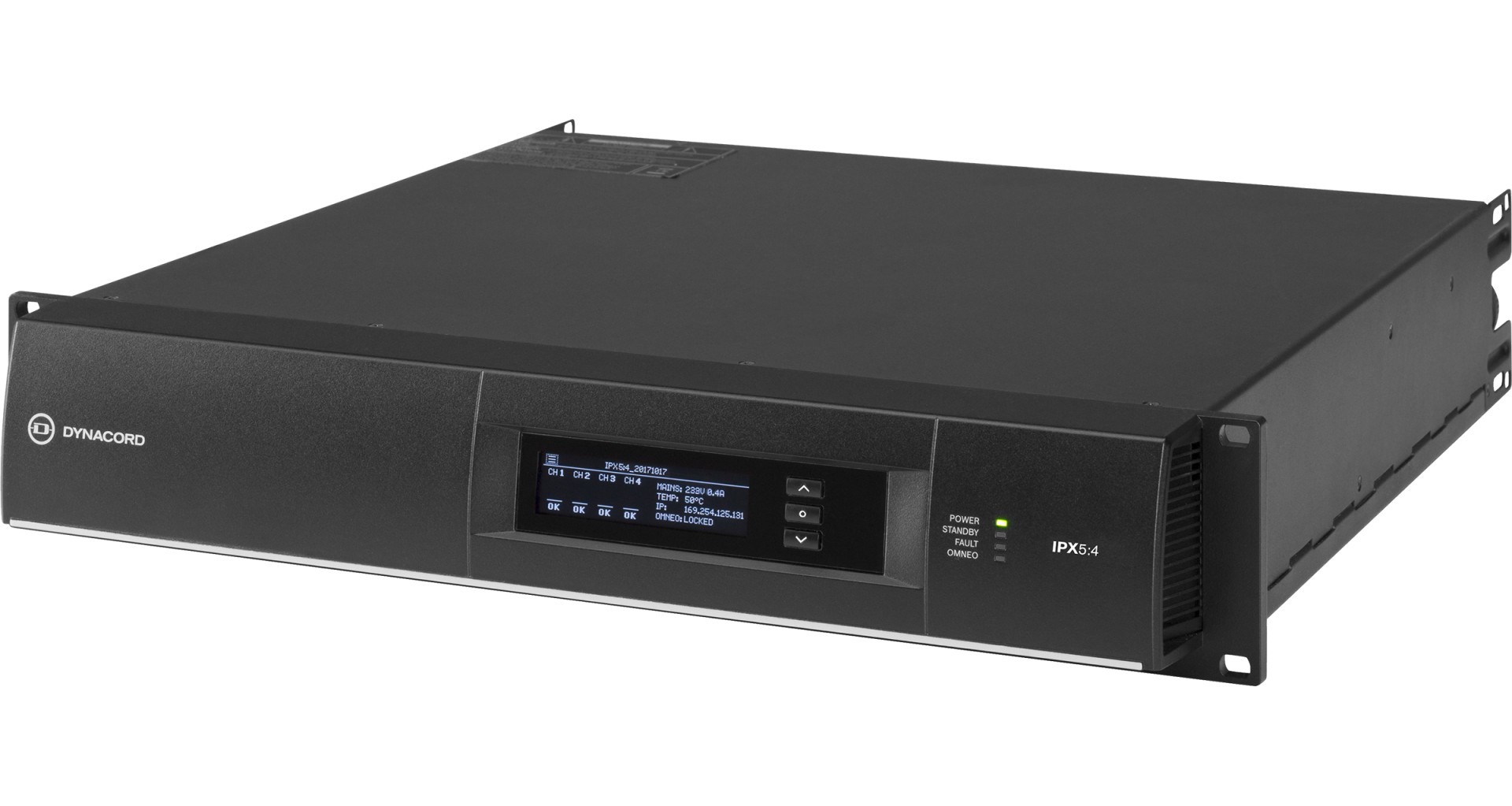

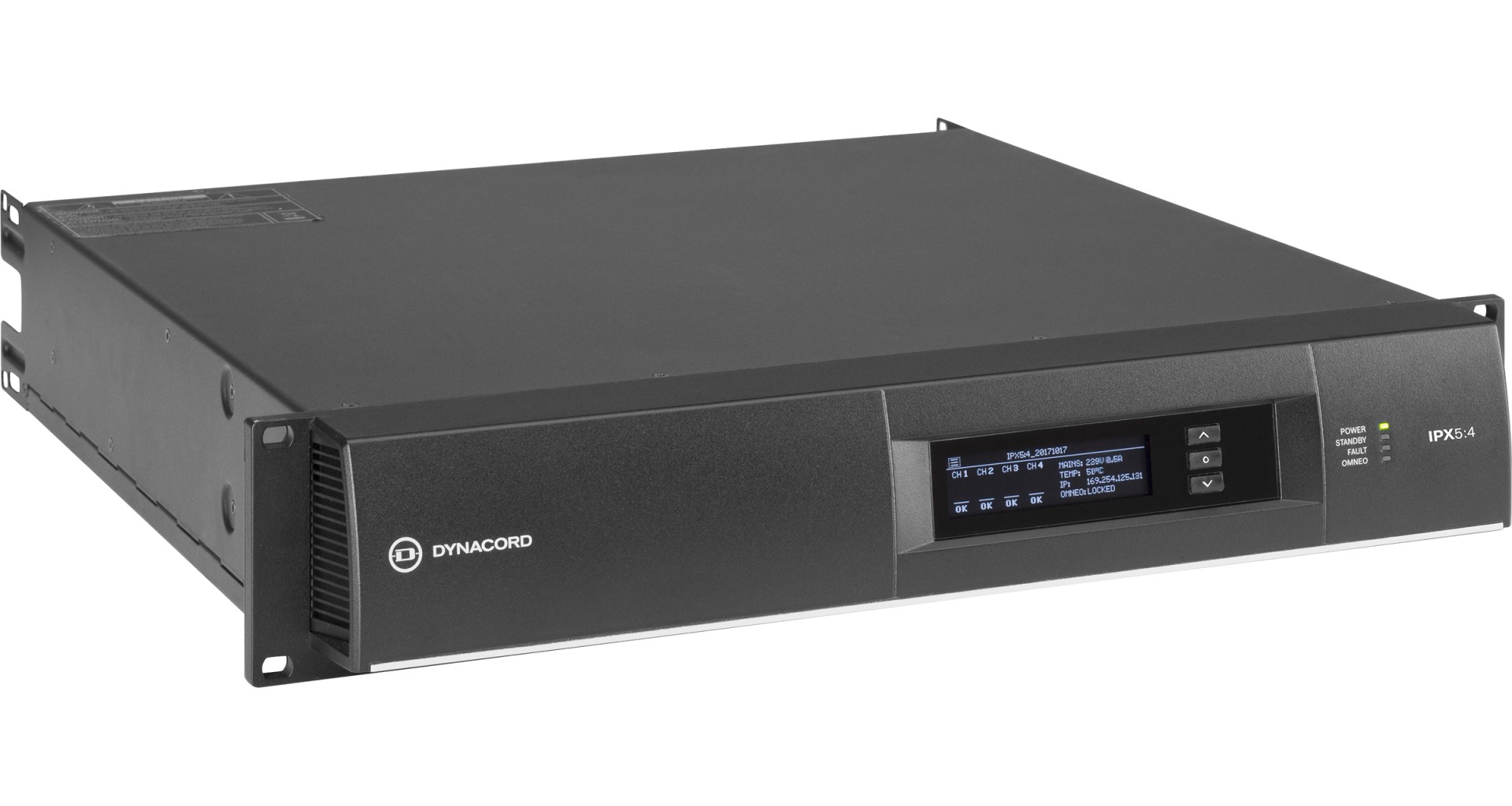

Dynacord IPX5:4 - Gli amplificatori della serie IPX sono ideali per applicazioni di installazione fissa, come ad esempio stadi, arene, sale da concerto, teatri e altre applicazioni che richiedono amplificatori multi-canale ad alta potenza con elaborazione complessa degli altoparlanti.
Il DSP integrato può funzionare sia a 48 kHz che a 96 kHz, inclusa la FIR Drive. Oltre agli ingressi analogici, sono disponibili anche ingressi di rete Dante e OCA tramite OMNEO.
Ogni canale può essere operato individualmente in modalità a bassa impedenza o in modalità Direct Drive 70V/100V.
Specifiche Tecniche:
- Modalità Normale:
- 4 x 1300W @ 2Ω
- 4 x 1500W @ 2.7Ω
- 4 x 1250W @ 4Ω
- 4 x 1250W @ 8Ω
- Modalità Bridge:
- 2 x 2600W @ 4Ω
- 2 x 2500W @ 8Ω
- Modalità Parallel:
- 2 x 2500W @ 2Ω
- 2 x 3000W @ 2.7Ω
- 2 x 2500W @ 4Ω
- 2 x 1250W @ 8Ω
- Modalità Parallel-Bridged:
- 5200W @ 2Ω
- 6000W @ 2.7Ω
- 5000W @ 4Ω
- 5000W @ 8Ω
- Guadagno di tensione:
- Modalità Low-Z, rif. 1 kHz 32.0 dB, regolabile 20.0 &mdash. 44.0 dB
- Modalità Direct Drive 33.2 / 36.2 / 39.2 / 42.2 dB per 70 / 100 / 140 / 200 V
- Sensibilità di ingresso:
- Modalità Low-Z, Max. Tensione di uscita 10.7 dBu (2.66 V), regolabile -1.3 - 22.7 dBu
- Modalità Direct Drive 6 dBu (1.55 V), fisso
- THD 3 dB sotto massimo, AES17, 1 kHz
- DIM 100 3.15 kHz, 15 kHz
- IMD-SMPTE, 60 Hz, 7 kHz
- Crosstalk rif. 1 kHz, 12 dB sotto Max, 8 Ohm
- Risposta in frequenza, rif. 1 kHz, ingresso analogico all'uscita dell'altoparlante 20 Hz fino a 20 kHz (±0.5 dB)
- Fattore di smorzamento, 20 Hz fino a 200 Hz, 8 ± >. 400
- Classe D, frequenza fissa
- Amplificatore rapporto segnale/rumore
- Ingresso analogico A 112 dB
- Ingresso digitale A 115 dB
- Rumore di uscita
- Ingresso analogico A -70 dBu
- Ingresso digitale A < -73 dBu

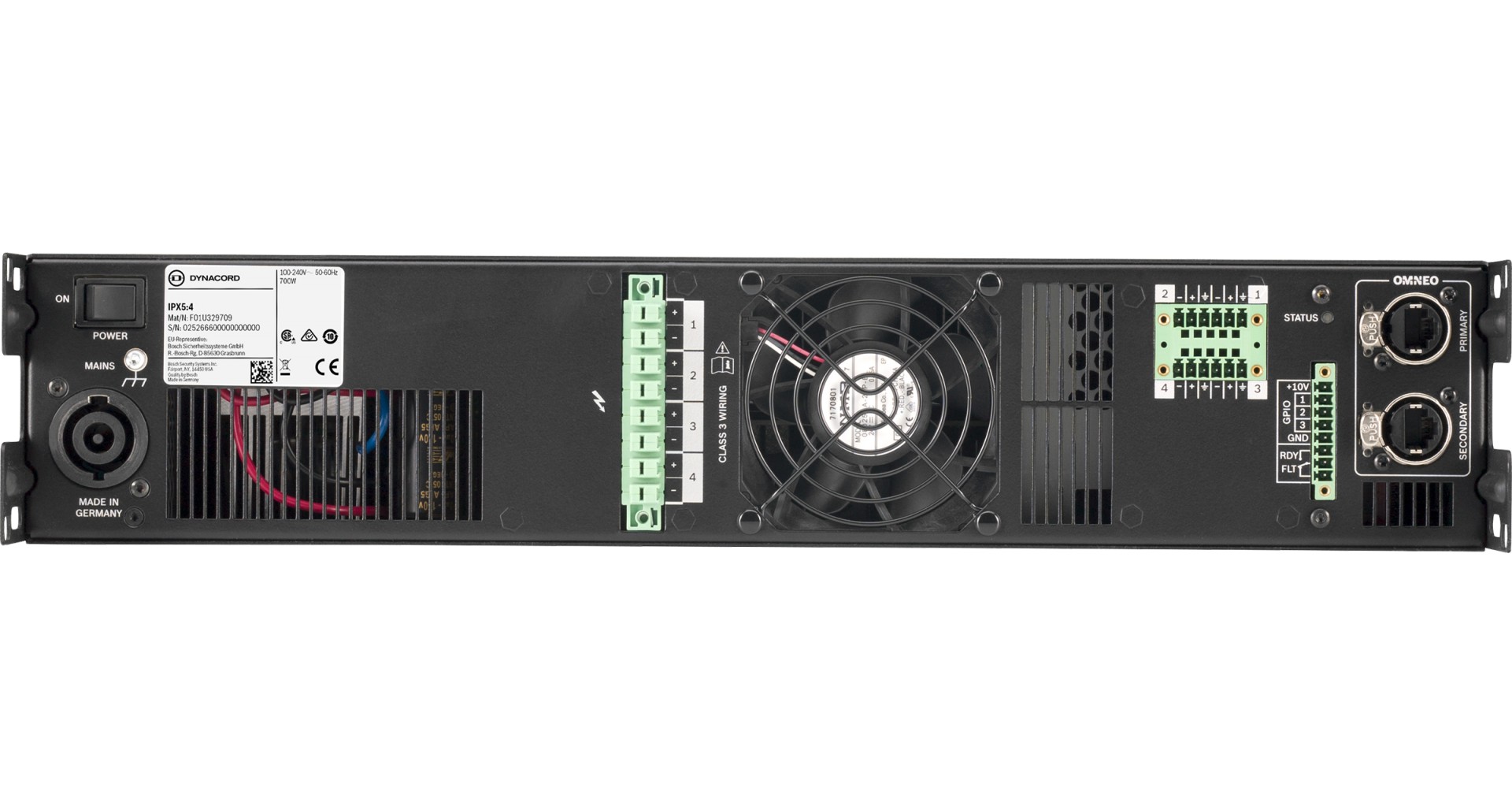

- Connettività:
- Ingresso audio analogico/Thru
- Tipo 2 x Euroblock con 6 pin, maschio
- Livello massimo di ingresso +21 dBu
- Impedanza di ingresso, bilanciato attivo 20 kOhm
- Livello di riferimento uguale all'ingresso digitale +21 dBu per 0 dBFS
- Uscita altoparlante: 1 x Euroblock con 8 pin, 6 mm, femmina
- Generale:
- Consumo nominale di energia 700 W
- 1/8 Potenza massima di uscita a 4 Ohm 900 W
- Modalità inattiva (senza segnale di ingresso) 75 W
- Modalità standby
- Dimensioni: 483 x 88.1 x 514.2 mm
- Peso: 14.3 kg
- Elaborazione segnale digitale:
- Frequenza di campionamento 48 kHz / 96 kHz, sincronizzato OMNEO/Dante
- Delay/latenza segnale Ingresso analogico all'uscita dell'altoparlante, 48 kHz/96 kHz 0.70 ms / 0.53 ms
- Latenza di rete Dante tip. 1.00 ms
- Elaborazione del segnale:
- User EQ con 12 filtri per canale, selezionabili come PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
- Delay utente 0 fino a 2000 ms per canale
- Array EQ 5 filtri per canale, selezionabili come PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass e All-Pass
- Delay matrice 0 fino a 500 ms per canale
- Speaker EQ 10 filtri per canale, selezionabili come PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass e All-Pass
- Altoparlante X-Over Hi-Pass e Lo-Pass per canale dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. Delay di allineamento, 0 fino a 20 ms per canale
- Altoparlante FIR Fino a 1025 taps, filtro di fase lineare, fase lineare Brickwall X-Over
- Rete:
- Tipo 2 x Neutrik EtherCON/RJ45, PRIMARIO/SECONDARIO ridondante
- Generale 1000base-T/100base-TX, switch integrato
- Ingressi audio di rete 8 canali, 48/96 kHz, formato OMNEO/Dante
- Uscite audio di rete (monitor) 2 canali, 48/96 kHz, formato OMNEO/Dante
- Ingresso di rete 1 x Neutrik powerCON-HC
- Porta di controllo GPIO:
- Tipo 1 x Euroblock con 8 pin, maschio
- Porti e modalità di funzionamento 3 x GPIO, commutabile Ingresso analogico/Ingresso digitale/Uscita digitale
- Intervallo di ingresso analogico 0 V fino a +13 V, resistenza di ingresso 40 kOhm
- Limiti di ingresso digitale ON:
- SPENTO: >. 2.0 V, Pull Up interno (10 kOhm)
- Uscite digitali ON: Uscita commutata a GND, max. 200 mA
- OFF: Open Collector (40 kOhm a GND)
- Tensione di uscita di riferimento +10 V, max. 200 mA, con protezione da cortocircuito
- Interfaccia utente:

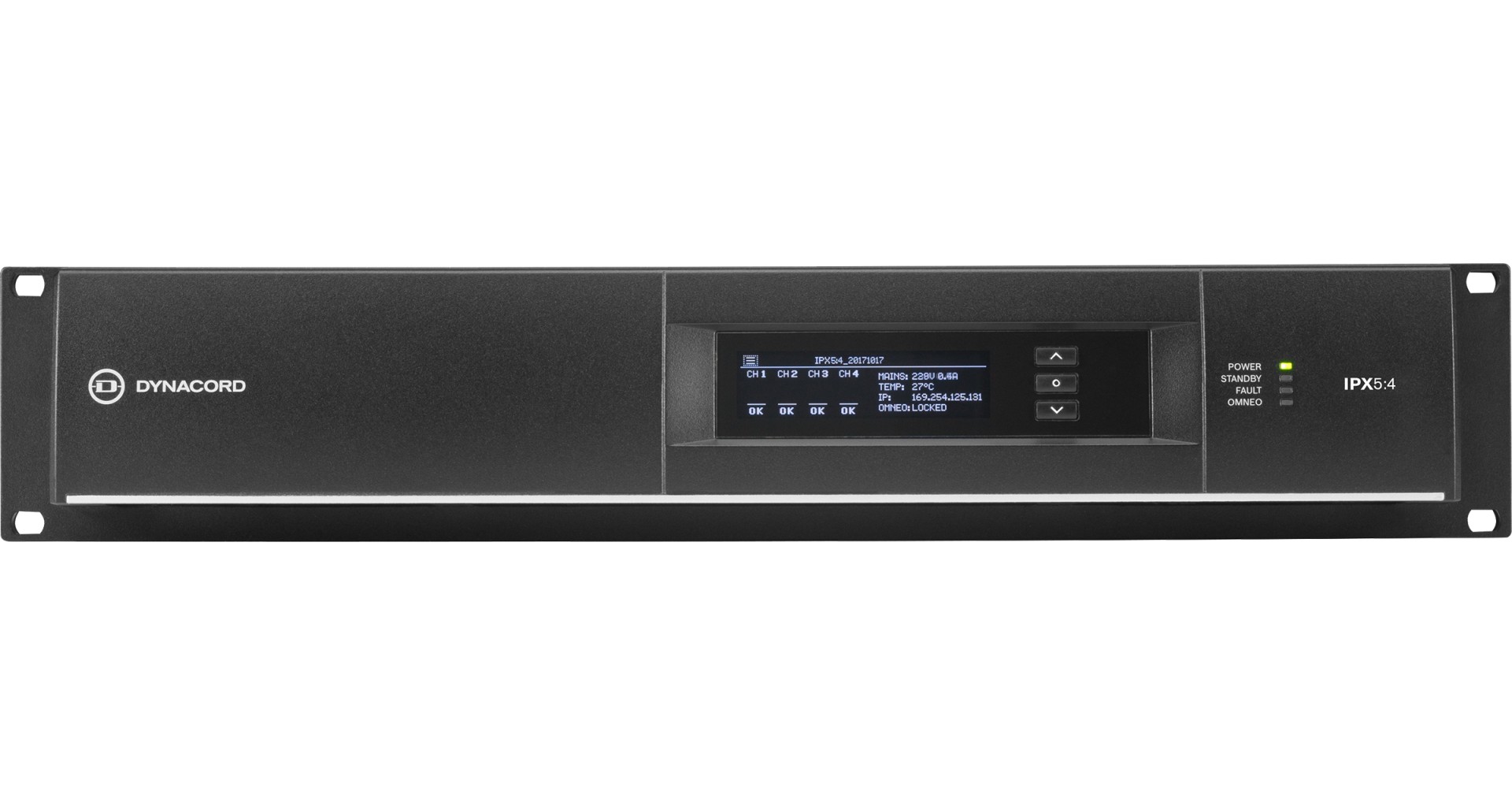

- Schermo OLED bianco/nero 256 x 64
- Indicatori sul pannello frontale 4 x LED di stato (POWER, STANDBY, FAULT, OMNEO)
- Elementi di operazione sul pannello frontale 3 pulsanti (SU, ENTER, GIÙ)
- Indicatori sul pannello posteriore 1 x LED di stato (STATUS)
- Elementi di operazione dal pannello posteriore: Interruttore di rete
- Requisiti di alimentazione 100 V a 240 V, 50 Hz a 60 Hz AC
