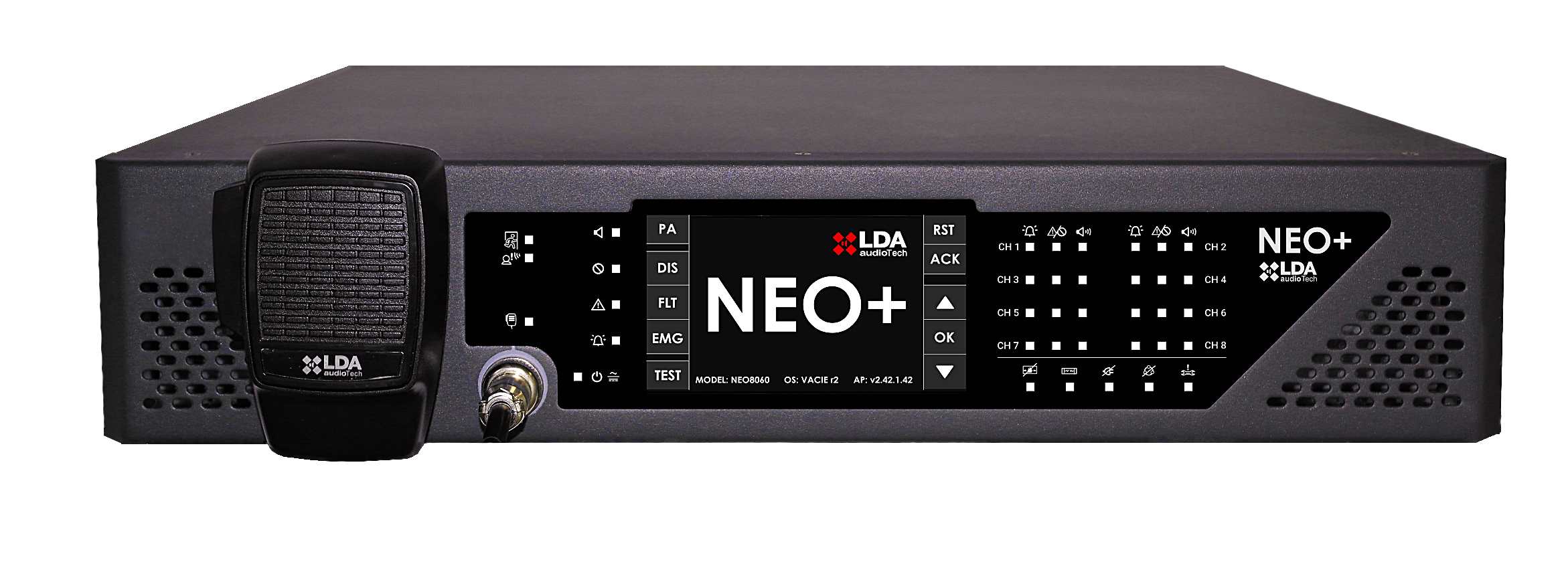

LDA audioTech NEO 8060 S03 - Hauptcontroller des LDA NEO+ Systems (S03), eine vollständige Lösung für öffentliche Adress- und Evakuierungssysteme und zertifiziert nach EN54-16. Neben hervorragender Audioqualität bietet Neo auch Flexibilität, verfügt über 8 integrierte Class-D-Verstärker, ein integriertes PTT-Mikrofon, einen Touchscreen für einfache Steuerung und 22 GPIO-Ports.
Die NEO-Configurator-Software ermöglicht die Fernkonfiguration und die Erstellung von Ereignissen, die durch verschiedene Bedingungen aktiviert werden: Eingangspegel, Datum/Uhrzeit, UDP-Befehle, GPIO oder Tasten von MPS-Mikrofonen.
Eigenschaften:
- zertifiziert gemäß EN 54-16.
- Dreifach-IP-Port für die Übertragung von digitalem Audio der Klasse 3 mit AES67-Protokoll
- Fernsteuerung/Überwachung,
- redundante Kaskadierung von NEO+-Einheiten
- Erweiterungen oder Betrieb in Multi-Site-Umgebungen mit mehreren NEO+-Systemen.
- Ermöglicht den autonomen Betrieb oder Redundanz mit einer zweiten NEO8060+ Einheit in einer Warm-Standby-Konfiguration.
- Verfügt über 5 analoge Audioeingänge und integrierte Verstärkung in 100V/70V-Leitungen:
- 8 Class-D-Verstärker mit 120W pro Kanal.
- Zwei A+B-Verstärkerausgänge.
- 8 Vorverstärkerausgänge zur Verbindung mit externen Verstärkern.
- Verfügt über 22 GPIO-Ports (8 überwacht für die Integration mit Brandmeldeanlagen)
- Unterstützt bis zu 8 Geräte über den ACSI-Bus v1 oder 32 Geräte über den ACSI-Bus v2 direkt angeschlossen
- MPS-8Z-Mikrofone oder Notfallpanels VAP; und bis zu 64 Geräte über den ACSI-Bus unter Verwendung des LDA NEXO-Konverters über IP-Netzwerke.
- Ausgestattet mit einem 4,3'' Touchscreen
- Integriertes PTT-Mikrofon.
- Interner Speicher für bis zu 100 vorab aufgezeichnete Nachrichten
- Integriert in die LDA EVAC CONTROL Software-Plattform für operationale Kontrolle und LDA EVAC CLOUD für Fern-Cloud-Management.
- Ermöglicht den Empfang von digitalem Audio im DANTE-Protokoll über das LDA DANTE16-Zubehör.
- NEO Configurator Software zur Konfiguration, die die Programmierung von Ereignissen ermöglicht.
- Abmessungen: 483mm x 88mm x 455mm.
- Gewicht: 13.5Kg.
Spezifikationen:
- Stromversorgung 115 / 230V~ 50/60Hz
- Maximaler Energieverbrauch 550W / 100W bei 1/8 Ausgangsleistung
- Frequenzgang 20 - 20.000Hz +/-1dB
- Signal-Rausch-Verhältnis R>98dB, A-gewichtet
- Verzerrungsfaktor <0,05%
- Gain-Regelung pro Kanal -100dB -0dB, Schritte von 1dB
- Integrierter DSP. 48 kHz, 24 Bit - 344 MIPS
- FlexNet/ Cobranet 2 x FlexNet Redundant (automatische Umschaltung)/ Cobranet, Ethernet 10/100 Mbits. RJ-45 Buchse
- Eingänge 5 x symmetrisch 1Vp, 0,707Vrms. 10 K , 3-polig, Euroblock-Typ Ω
- LDA ACSI Bus 1 x symmetrisch 1Vp, 0,707Vrms. 10 K , RJ-45 Buchse, insgesamt 800m. / 2624,7ft Ω
- Ausgänge Vorverstärkung 8 x symmetrisch 1Vp, 0,707Vrms. 100 , 3-polig, Euroblock-Typ Ω
- Audio / Ctrl. Ausgänge 1 x symmetrisch, 1Vp, 0,707Vrms. 100 / 0 - 5V DC Ausgang 100 , 4-polig, Euroblock-Typ Ω Ω
- ATT Steuerung 8 x Override 24V DC, 8 x 40mA, 2-polig, Euroblock-Typ (4-poliger Stecker)
- Notfallsteuerungseingänge 10 x 0 - 5V DC, überwachte Eingänge, 2-polig, Euroblock-Typ (4-poliger Stecker)
- Notfallsteuerungsausgänge 2 x Relaiskontakt isolierter Ausgang, NO, Max 60V DC 130mA, 2-polig Euroblock-Typ (4-poliger Stecker)
- Allgemeine Steuerung (GPIO) 14 x Steuer I/O, 0 - 5 V, 100 , 3-polig, Euroblock-Typ Ω
- Virtuelles Matrix 32 x 1024
- Verstärker 8 x 120W Klasse D, 60Wrms x 8 @ 70 / 100V. Minimale Last 166 Ω
- Lautsprecherausgänge 16 (8 doppelt verwaltete Linien) x 70 / 100V. 2-polig, Euroblock-Typ (4-poliger Stecker)
- Lautsprecheranschluss 16 (8 doppelt) x ohne Spannungskontakt, 3-polig, Euroblock-Typ.
- Reservemikrofoneingänge 8 x 60Wrms bei 70 oder 100V, 2-polig, Euroblock-Typ (4-poliger Stecker)
- Schutz vor Übertemperatur, DC, infrasonisch, Kurzschluss, langsame Einschaltung, Überlast. Starttest.
- Notstromversorgungseingang 1 x 20 - 25V DC, 20A, mit Sicherung, 2-polig, Euroblock-Typ.
- Notstromversorgungsstatus-Eingänge 3 x NO - NC, 3-polig, Euroblock-Typ
- TFT-Display 480x272 4,3'' mit Touchpanel
- Betriebsbedingungen -5 °C bis +45 °C / 23 °F bis 113 °F
- 5% bis 95% relative Luftfeuchtigkeit (ohne Kondensation)
- Oberflächenfinish: Fe, grau RAL 7016
- Rückseite: Fe, schwarz RAL 9005
- Gehäuse: Al, schwarz RAL 9005
- Gewicht 13,5 Kg / 29,76 lb
- Abmessungen (L x B x H) 483mm x 88mm x 455mm / 19“ x 3,46“ x 18“
- Zubehör 2 x Rackmontage, männliche Euroblock-Stecker, Installationsschrauben, 4 x Gummifüße, 1 x Netzkabel 2m / 6,56ft (EU-Typ), 1 x Ethernet-Kabel 2m / 6,56ft.
