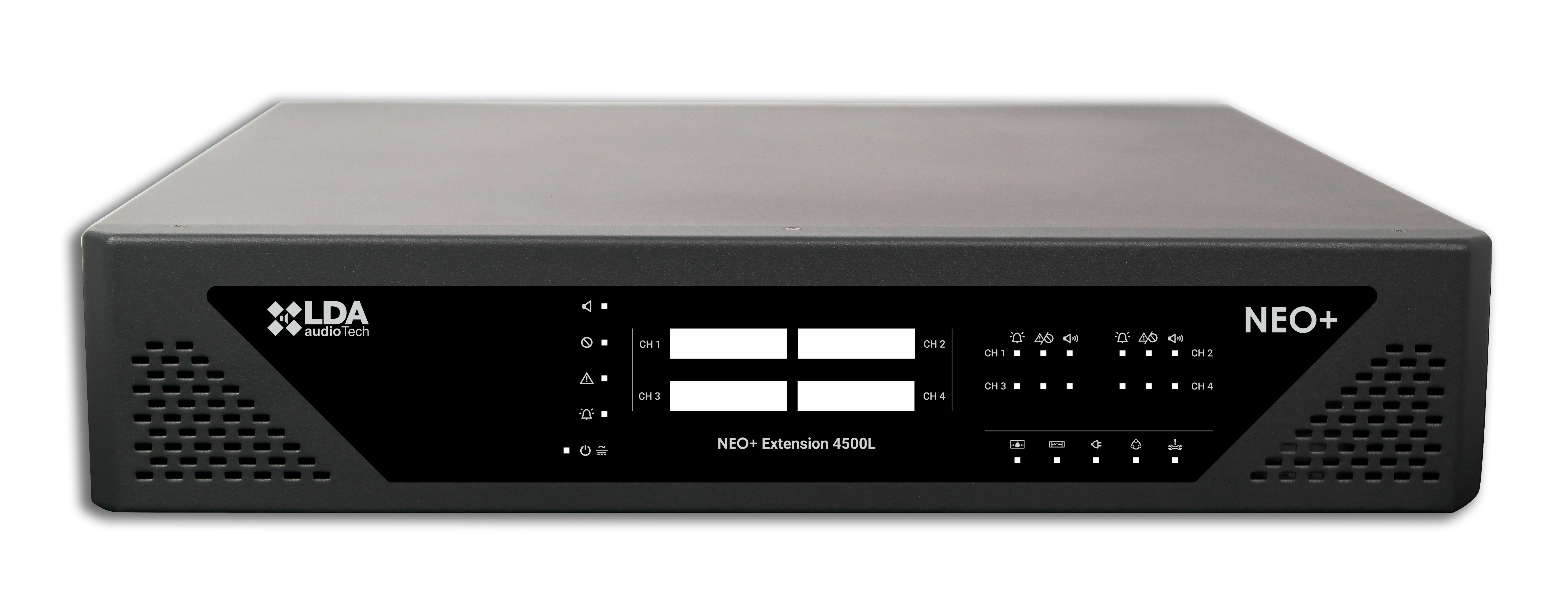

LDA audioTech NEO 4500 LES03 – Ist eine Erweiterungseinheit des LDA NEO+ Systems (S03), zertifiziert nach EN 54-16. Diese Einheit ermöglicht die Erweiterung des NEO+ Systems um bis zu 4 zusätzliche Zonen, einschließlich 4 differenzierter Verstärkungskanäle der Klasse D, bis zu 500W (4Ω) pro Kanal.
Die enthaltene Software NEO Configurator ermöglicht die Fernkonfiguration der Geräte und die Erstellung von Ereignissen, um Aktionen im System basierend auf dem Zustand: Eingangslevel, Datum und Uhrzeit, UDP-Befehl, GPIO oder von den Mikrofonen MPS-8Z, MPS8Z+ und der VAP-Serie durchzuführen.
Eigenschaften:
- Erweiterungseinheit des LDA NEO+ Systems, zertifiziert nach EN 54-16.
- Ermöglicht die Erweiterung des NEO+ Systems um bis zu 4 zusätzliche Zonen, einschließlich 4 differenzierter Verstärkungskanäle der Klasse D, bis zu 500W @4Ω pro Kanal.
- Enthält einen dreifachen IP-Port für die IP-Ringverbindung mit der Hauptsteuerungseinheit NEO8060+, digitale Audioübertragung AES67 sowie Steuerung und Überwachung.
- Verfügt über duale Verstärkerausgänge für A+B oder Klasse A und einen Eingang zur Konfiguration des Reserveverstärkungskanals.
- Enthält einen analogen Audio-Prioritätseingang.
- Die Software NEO Configurator ermöglicht die Fernkonfiguration der Geräte und die Erstellung von Ereignissen, um Aktionen im System basierend auf dem Zustand: Eingangslevel, Datum und Uhrzeit, UDP-Befehl, GPIO oder von den Mikrofonen MPS-8Z, MPS8Z+ und der VAP-Serie durchzuführen.
- DSP: parametrischer Eingang/Ausgang Equalizer mit 7 Bändern, Soundverarbeitung, Verbesserung des LDA-Sounds.
- Unabhängige Lautstärkeregelung für jeden I/O-Kanal und Audiofilter.
- Dreifacher Ethernet-Port: für AES67 IP Audio, Steuerung und Fernüberwachung,
- und zur Skalierung des Systems mit NEO-Extension+ im Daisy-Chain-Modus.
- Mit FlexNet-Technologie bis zu 1024 Zonen, 128 Geräte.
- Steuerung für bis zu 16 LDA AT6 Dimmgeräte.
- 6 überwachte Kontaktverriegelungen mit der zentralen Brandmeldeeinheit.
Technische Spezifikationen:
- Stromversorgung 110-120V / 220-240V~ 50/60 Hz
- Energieverbrauch 900 W max / 200 W bei 1/8 Ausgangsleistung / 40W im Standby
- Frequenzgang 40 - 20.000 Hz +/-3 dB
- Signal-Rausch-Verhältnis >100 dB TYP, A-gewichtet
- Verzerrungsfaktor <0,1% TYP -10dBv
- Gain-Regelung pro Kanal -100 dB -0 dB, Schritte von 1 dB
- Integrierter DSP. 48 kHz, 24 Bit - 344 MIPS
- Flexnet/ AES67 3 x FlexNet redundant (Loop-Modus)/ Ethernet 10/100 Mbits. RJ-45 Buchse
- Audioeingänge 4 x symmetrisch 1 Vrms. 10 kΩ, 3 Pins, Euroblock-Typ
- Audioausgänge Vorverstärkung 4 x symmetrisch 1 Vrms. 100 Ω, 3 Pins, Euroblock-Typ
- Audio/ctrl. Ausgänge 1 x symmetrisch, 1 Vrms. 10 KΩ / 0 - 5V DC Ausgang 10 KΩ, 4 Pins, Euroblock-Typ
- ATT Steuerung 4 x 24 VDC, 4 x 40 mA, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Notfallsteuerungseingänge 6 x 0 - 5 VDC, überwachte Eingänge, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- ATT Steuerung 4 x Überschreibung 24 VDC, 4 x 40 mA, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Notfallsteuerungseingänge 6 x 0 - 5 VDC, überwachte Eingänge, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Notfallausgänge 2 x isolierte Ausgänge mit Relaiskontakt, NO, max 60 VDC 130 mA, 2 Pin Euroblock-Typ (4-Pin-Stecker)
- 4-Kanal-Verstärker bis zu 500Wrms @4Ω, 4 Kanäle bis zu 250Wrms @8Ω (Maximal 1000Wrms) Klasse D.
- Minimale Last 4Ω
- Lautsprecherausgänge 8 (4 doppelt verwaltete) x 70/100 V. 2 Pins, Euroblock-Typ (2-Pin-Stecker)
- Lautsprecheranschlüsse 8 (4 doppelt) x Kontakteingänge mit freier Spannung, 3 Pins, Euroblock-Typ.
- Reserveeingänge für Verstärker 4 x 500 W @4Ω, 2 Pins, Euroblock-Typ (4-Pin-Stecker)
- Schutz vor Übertemperatur, DC-Spannung, Infraschall, Kurzschluss, sanftes Einschalten, Überlast, Startüberprüfung.
- Notstromversorgungseingang 1 x 20 - 28V DC, 32A, mit Sicherung, 2 Pins, Euroblock-Typ
- Notstromversorgungsstatus-Eingänge 3 x NO - NC, 3 Pins, Euroblock-Typ
- Betriebsbedingungen -5 °C bis +45 °C / 23 °F bis 113 °F
- 5% bis 95% relative Luftfeuchtigkeit (ohne Kondensation)
- Oberflächenfinish: Fe, grau RAL 7016
- Rückseite: Fe, schwarz RAL 9005
- Gehäuse: Al, schwarz RAL 9005
- Gewicht 9,8 kg / 21,61 lb
- Abmessungen (B x H x T) 483 mm x 88 mm x 455 mm / 19“ x 3,46” x 18”
- Zubehör 2 x Rackmontage, männliche Euroblock-Stecker, Installationsschrauben, 4 x Gummifüße, 1 x Netzkabel 2 m / 6,56 ft (EU-Typ), 1 x Ethernet-Kabel 2 m / 6,56 ft
